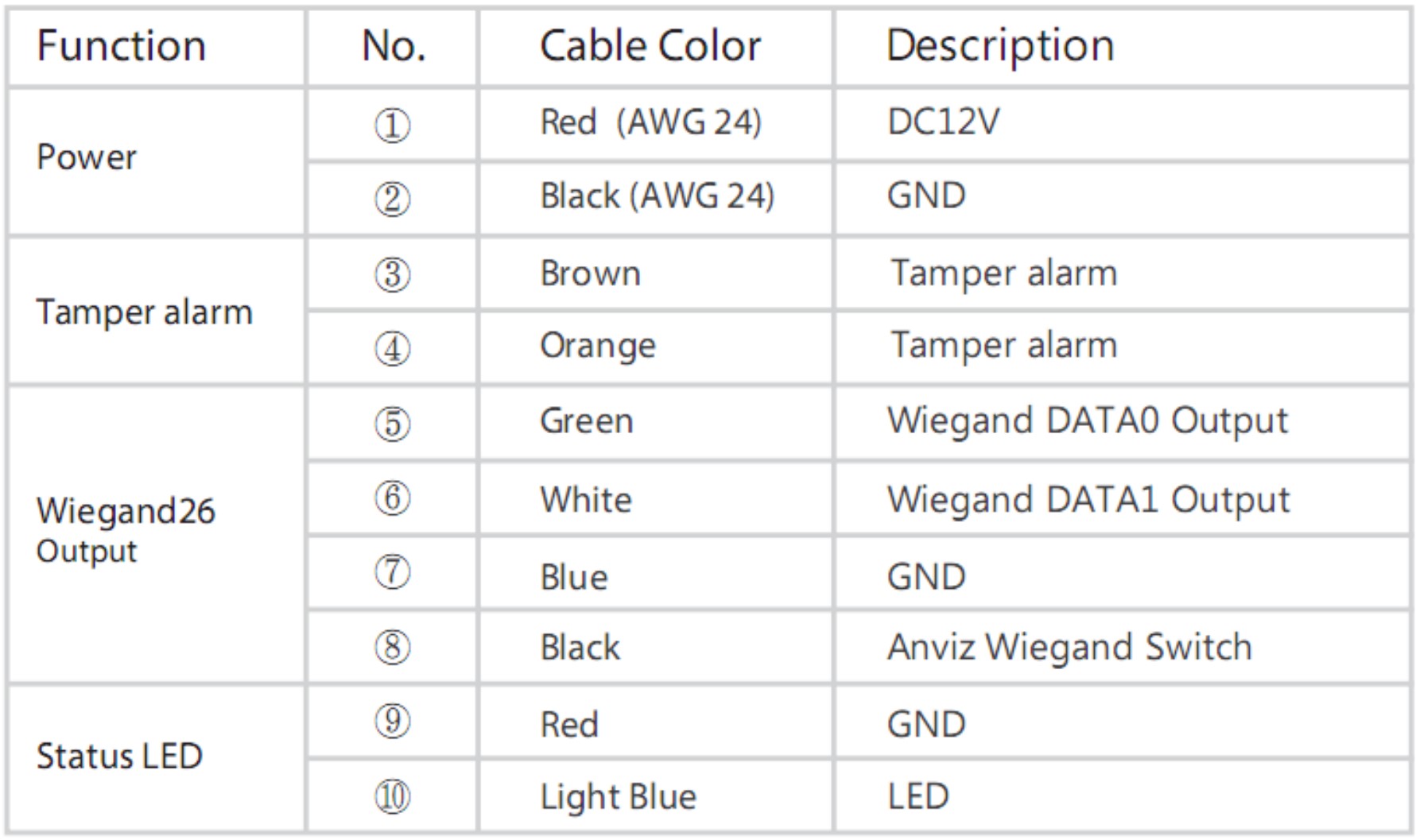

Este tutorial explica a ligação entre os dispositivos Anviz T5 / M5 com o controlador Anviz SC011. Primeiro é mostrado um diagrama da ligação, depois é explicada a descrição, função e cor de cada cabo do terminal e finalmente é publicada uma fotografia real da ligação

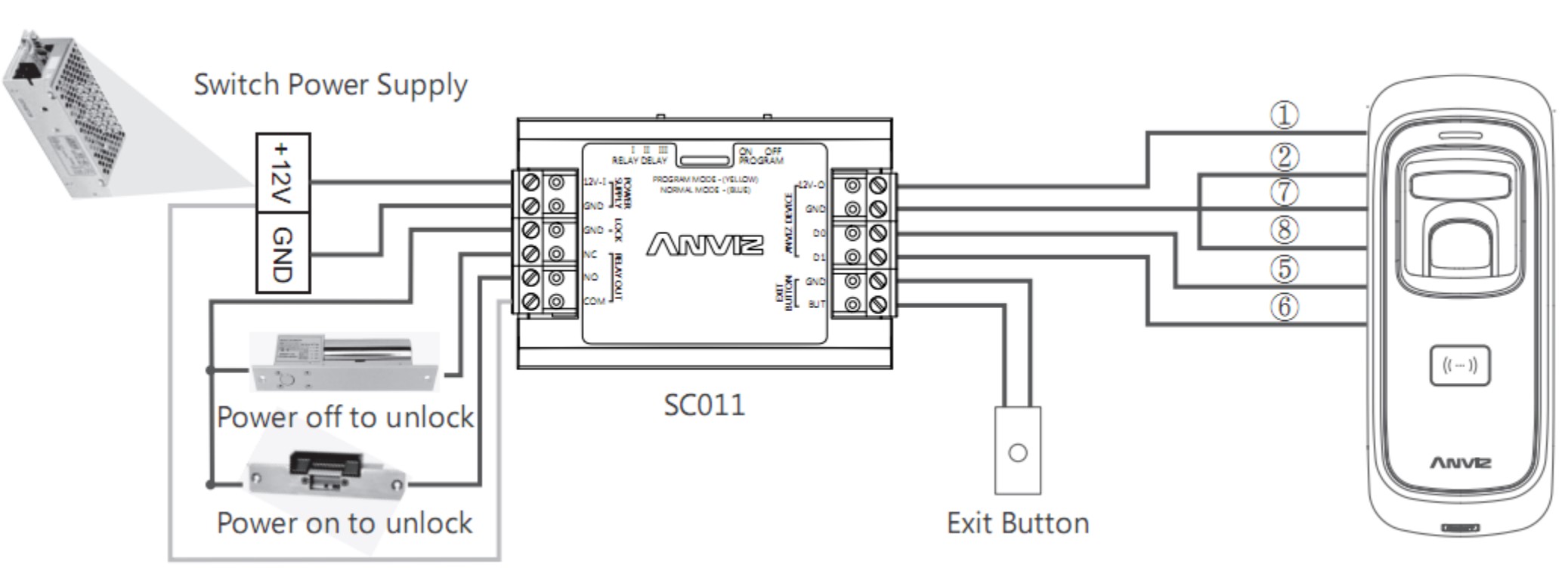

Para conectar um M5/T5 com o controlador SC011, siga o diagrama abaixo:

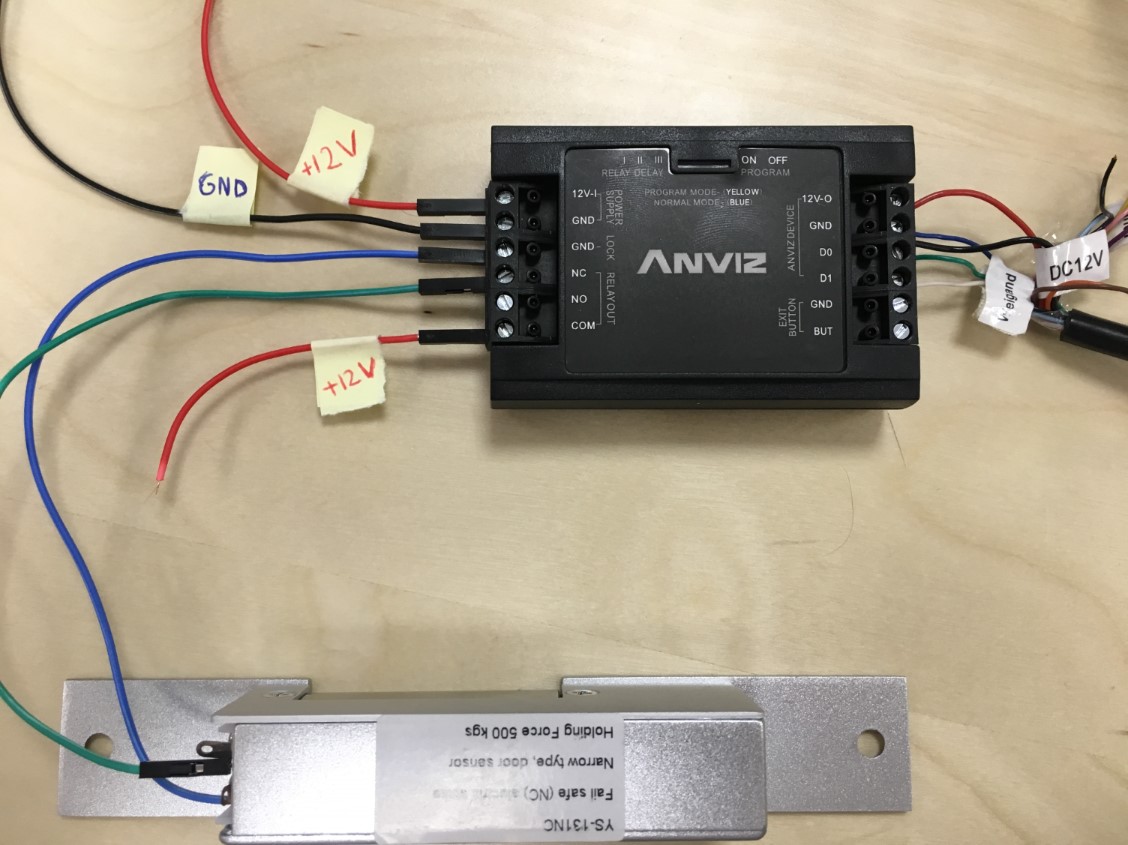

Para facilitar, é apresentada a seguinte fotografia real, que deve ser tida em conta:
- COM e 12V-I devem estar em curto-circuito, ambas as entradas da SC011 estão ligadas a +12V.
- Na conexão Wiegand, fio azul escuro para GND, fio verde para D0 e fio branco para D1.
