Para activar a saída de alarme do Controle de Acesso SF-AC3011 quando a porta é aberta anormalmente (Este manual também é adequado para controladores, alterando a conexão do equipamento) temos que seguir os passos abaixo

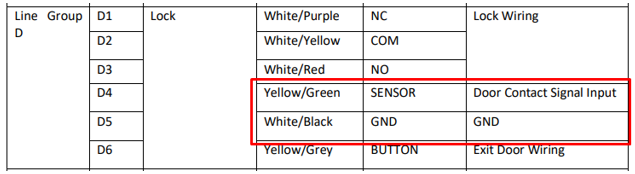

1. As conexões a utilizar são, por um lado, as da entrada do sensor de porta (que é a que indicará o estado da porta)

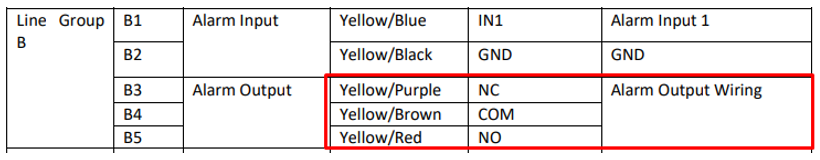

Por outro lado, quando o sensor de porta detecta que a porta foi aberta anormalmente, a saída de alarme do dispositivo será utilizada através de uma ligação (aqui é decidido se a saída será normalmente aberta ou normalmente fechada).

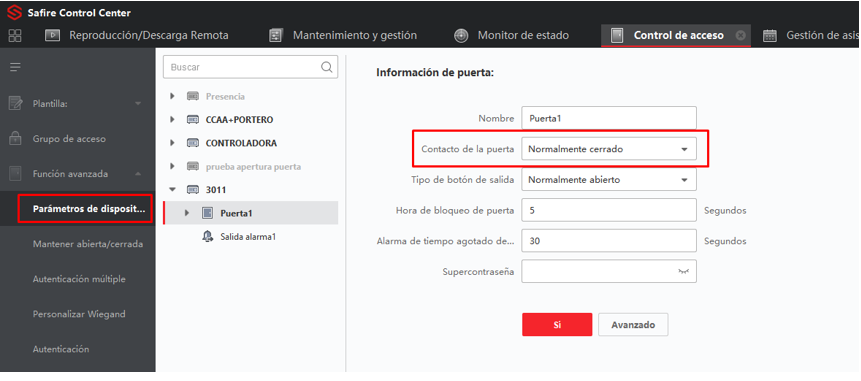

2. O próximo passo é configurar a entrada do sensor se o queremos aberto ou fechado

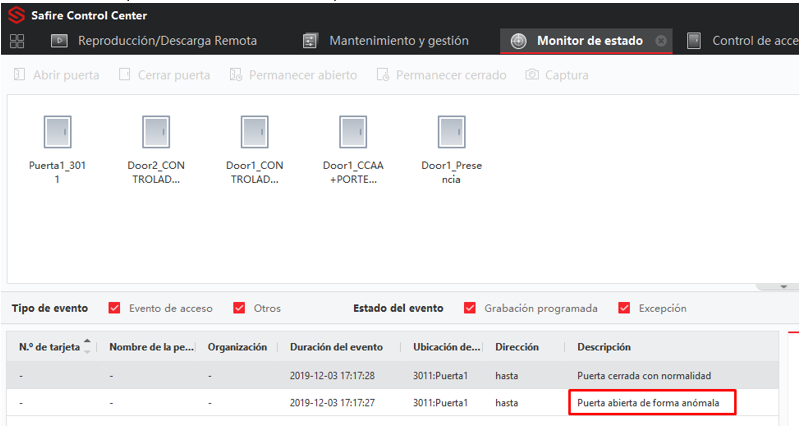

Neste exemplo, o estado normal do contacto da porta é que tem de estar aberto. Quando fecho o contacto nos dois fios do sensor da porta, o que o terminal recebe (e pode ser verificado no software) é que a porta foi aberta de forma anormal e quando é reaberta indica que voltou ao normal:

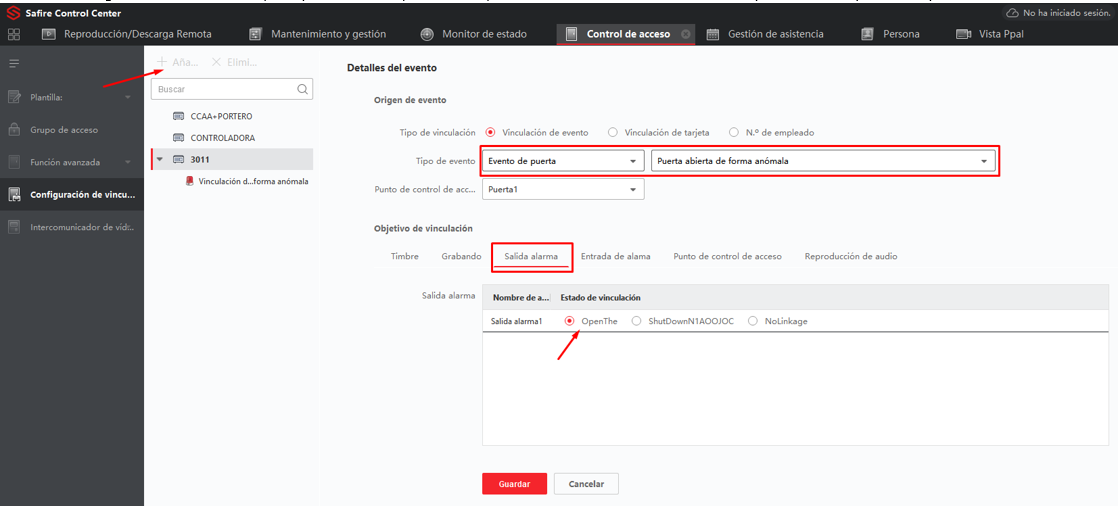

3. Um vínculo será configurado especificando que a saída de alarme deve ser activada quando ocorrer uma abertura anómala da porta:
Uma vez guardada a configuração, a saída de alarme será activada sempre que ocorrer esta abertura anómala da porta.
