Le immagini seguenti mostrano il collegamento dei diversi LightSwitch Ajax.
Importante: se la lampada a risparmio energetico lampeggia o non funziona, viene aggiunto un condensatore in parallelo ad essa.

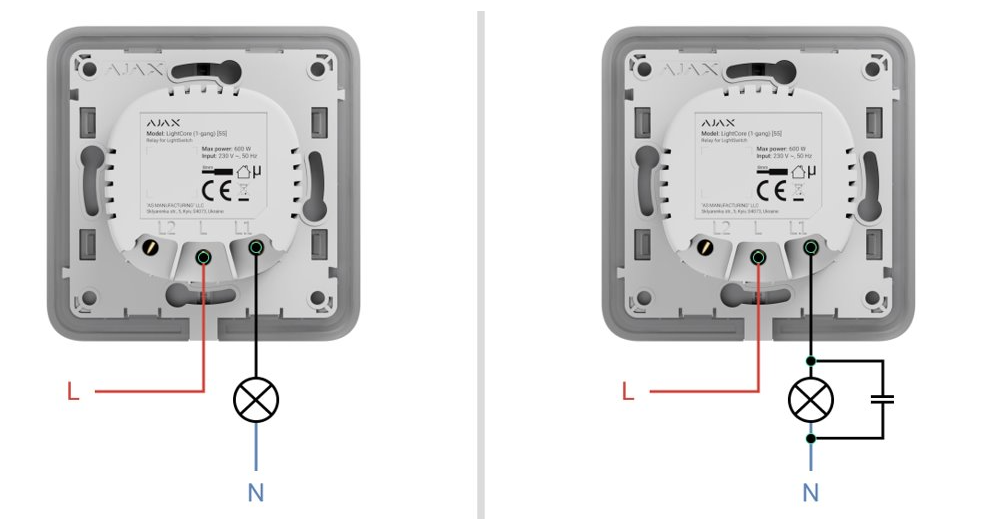

- Collegamento dell'interruttore singolo

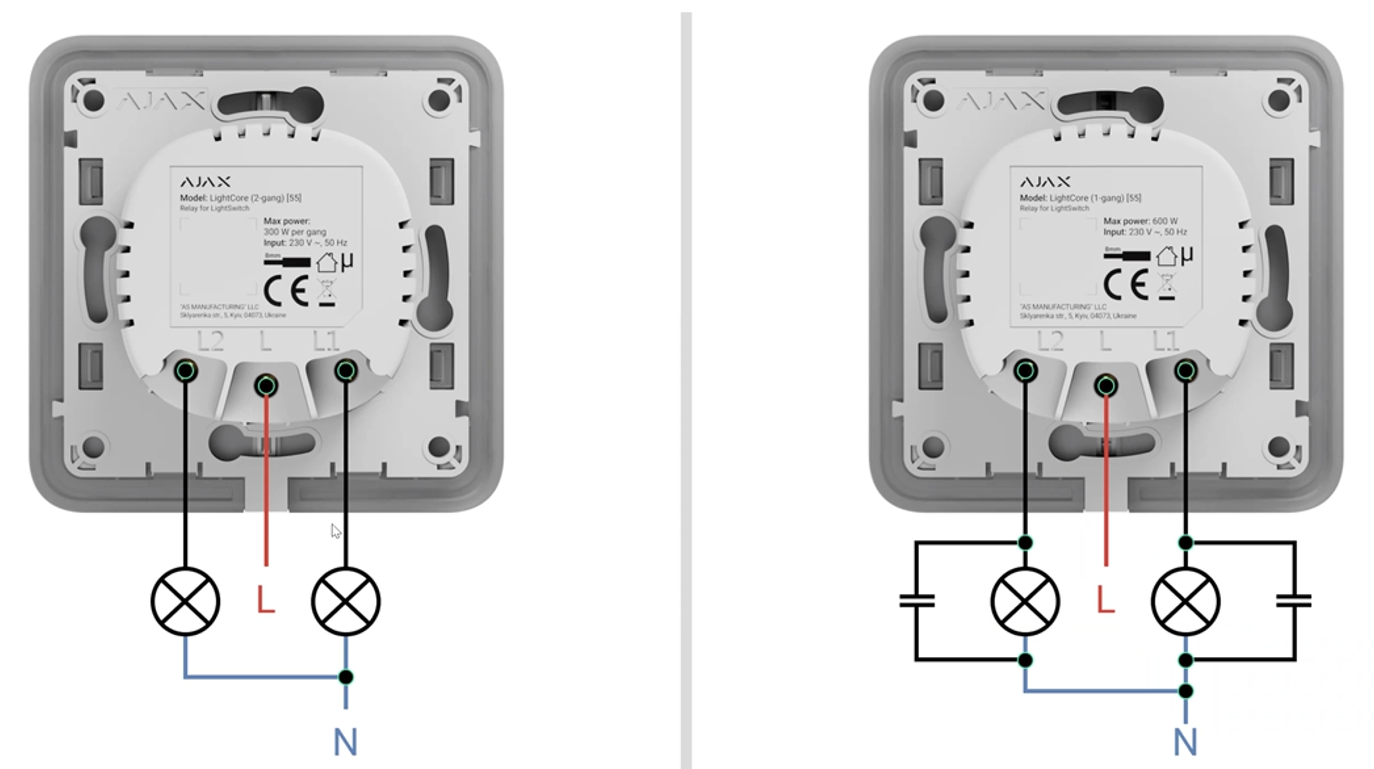

- Collegamento del doppio interruttore

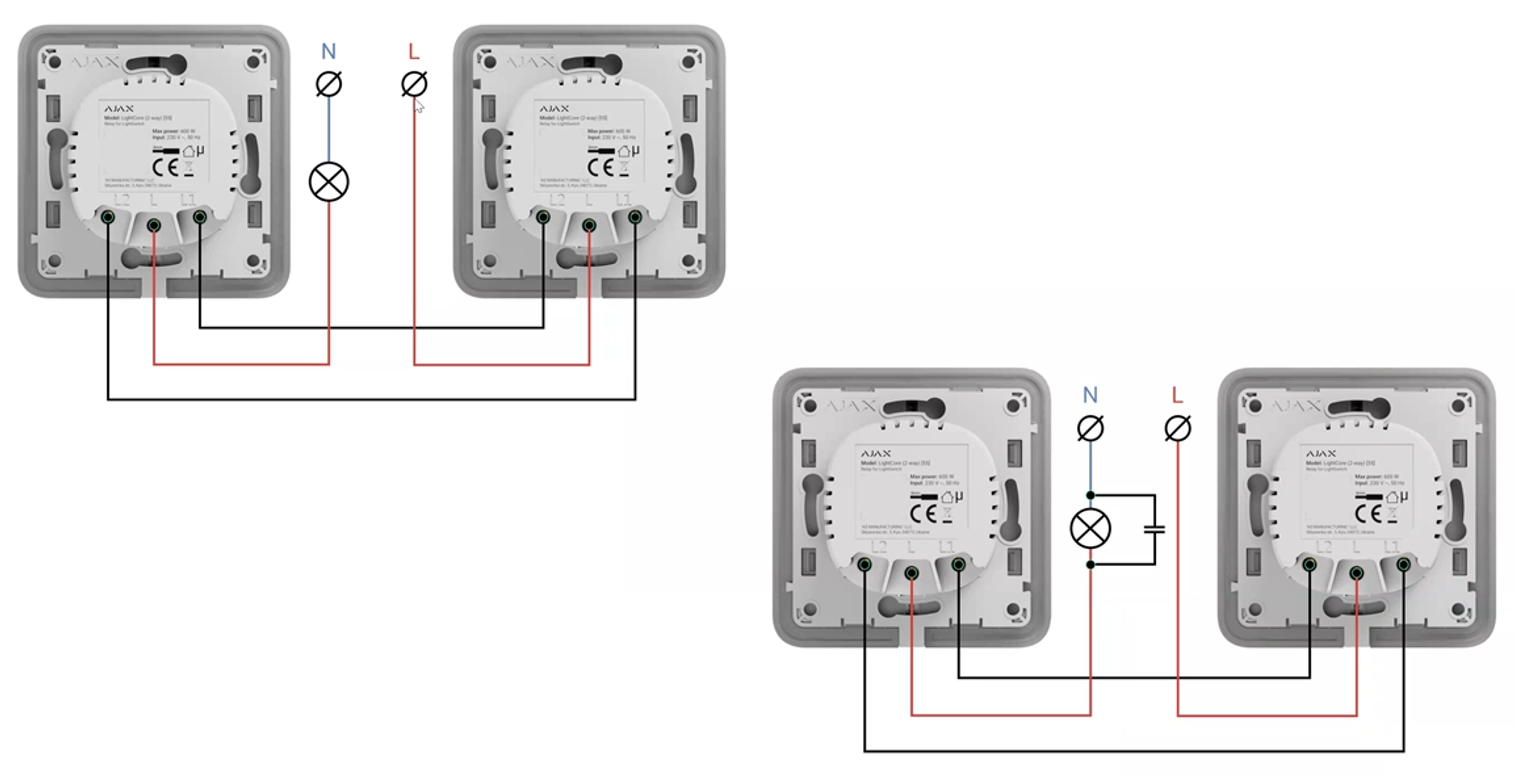

- Collegamento del commutatore

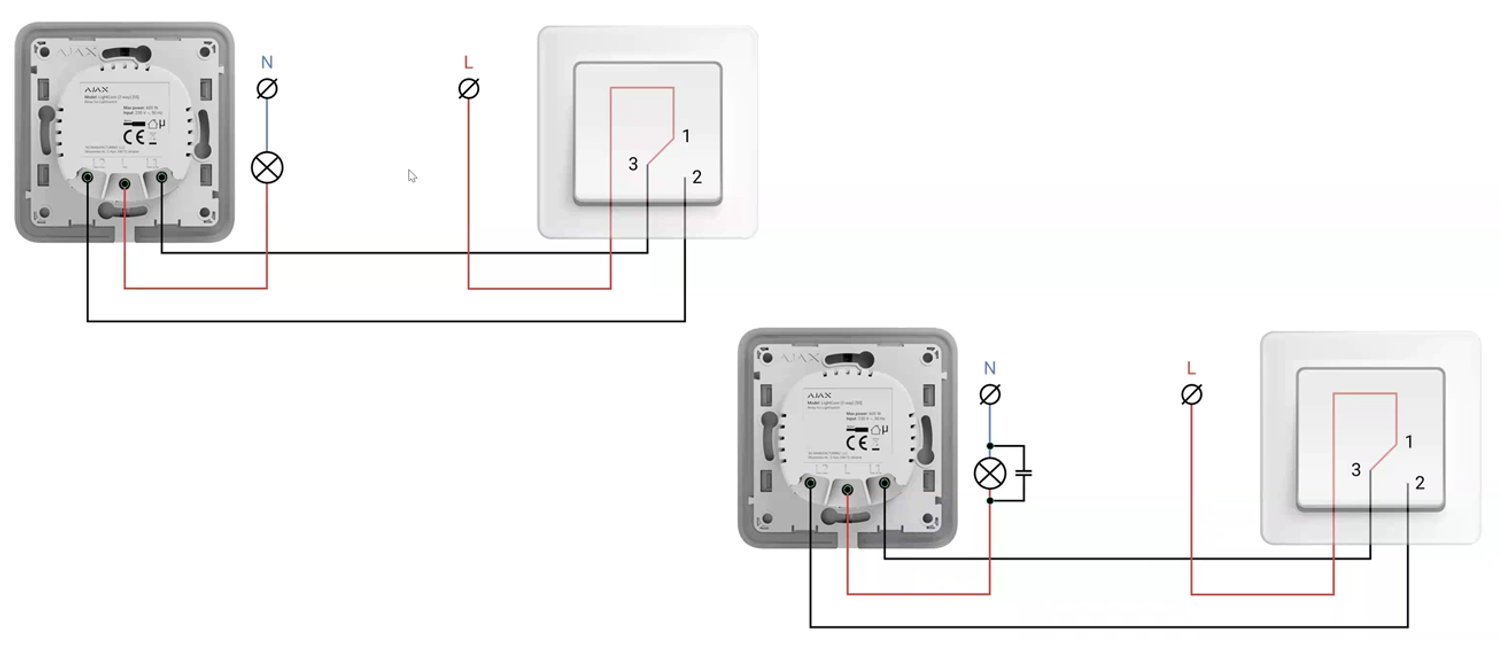

- Collegamento del commutatore collegato a un interruttore meccanico di terze parti

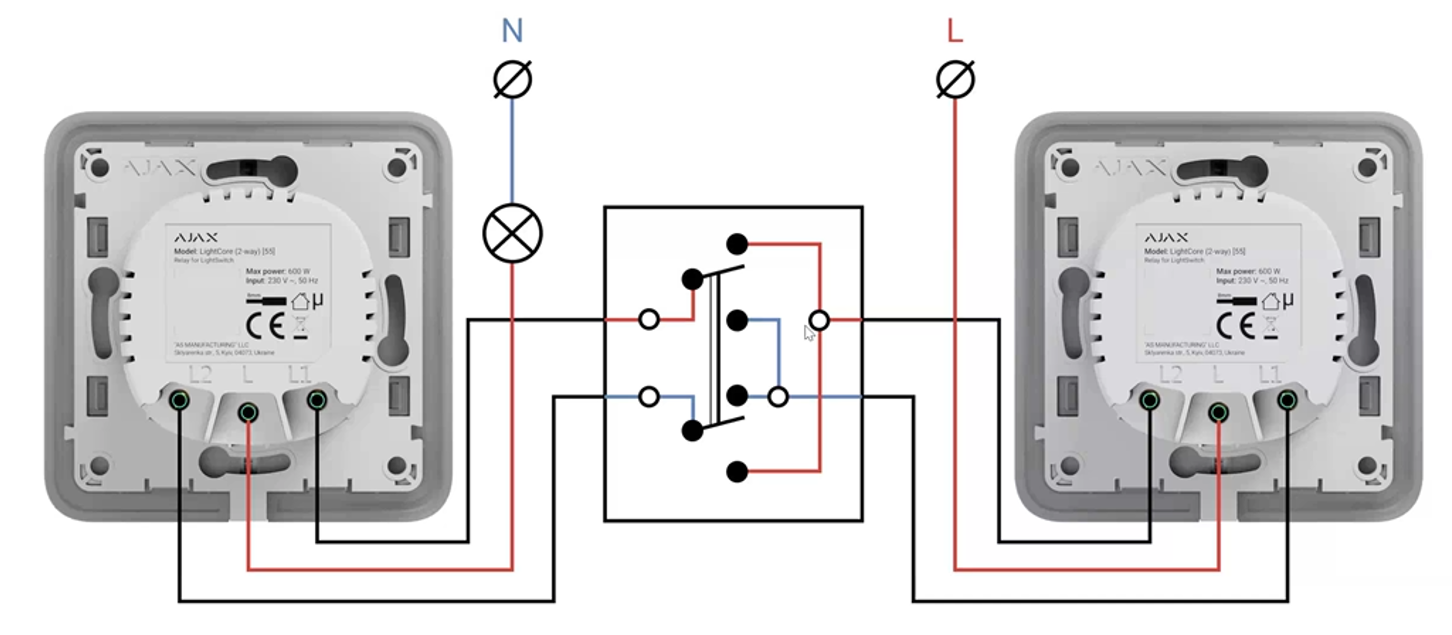

- Collegamento di due commutatori e di un commutatore crossover di terze parti
