Schema di collegamento dei cavi Optex
I dispositivi Optex sono dotati di una legenda per il colore dei cavi, in modo da poter differenziare ciascun cavo per sapere come collegarlo al trasmettitore utilizzato ( Ajax Transmitter o qualsiasi altro trasmettitore radio).

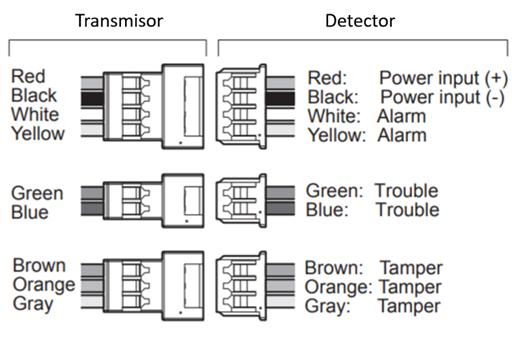

SCHEMA DI COLLEGAMENTO PER:
VXI-R / VXI-RAM / VXI-RDAM / VXS-RAM / VXS-RDAM-X5
Rosso - Ingresso alimentazione (+)
Nero - Ingresso alimentazione (-)
Bianco e giallo - Allarme (zona)
Verde e blu - Problemi (Tamper e antimasking se disponibile)
Marrone, arancione e grigio - Tamper a muro (opzionale)

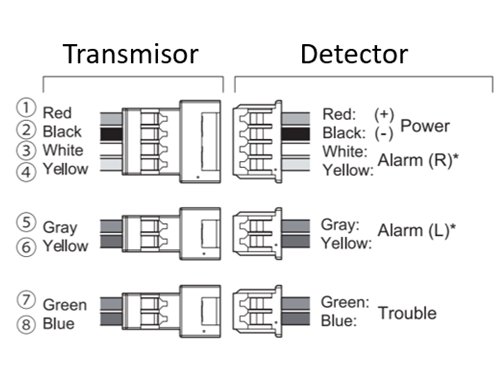

SCHEMA DI COLLEGAMENTO PER:
WXI-R / WXI-RAM / BXS-R / BXS-RW / BXS-RAM
Rosso - Ingresso alimentazione (+)
Nero - Ingresso alimentazione (-)
Bianco e giallo - Allarme (lato destro), (zona)
Grigio e giallo - Allarme (lato sinistro), (zona)
Verde e blu - Problemi (tamper e antimasking se disponibile)
