La tastiera Uniview permette l'aggiunta di videoregistratori (DVR/NVR) e del software di gestione EzStation. L'aggiunta di quest'ultimo è ciò che permetterà il controllo delle telecamere IP PTZ direttamente senza passare attraverso un videoregistratore.
AGGIUNTA DI UN VIDEOREGISTRATORE
Per aggiungere un videoregistratore alla tastiera UV-KB-1100, la prima cosa da fare è entrare nel menu del dispositivo; di default la password dell'utente amministratore sará 123456.

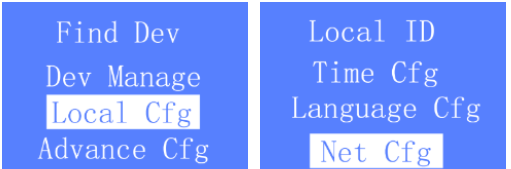

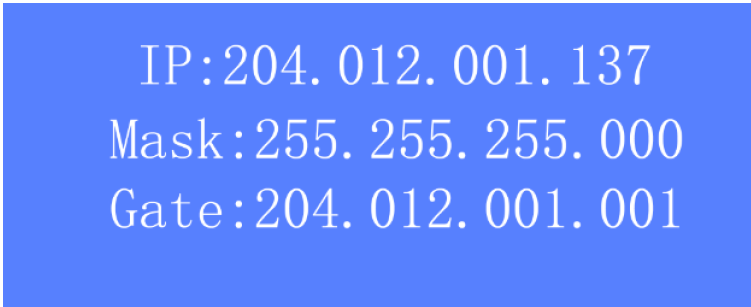

Una volta dentro, la prima cosa da fare è configurare l'IP della tastiera:

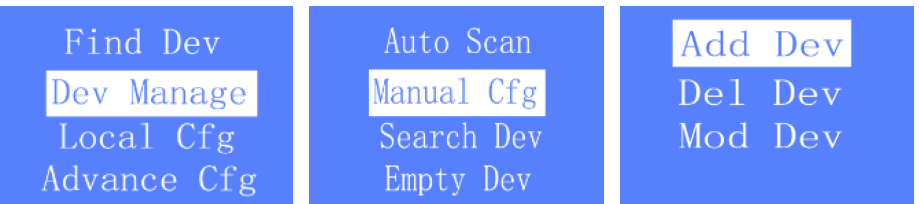

Una volta configurato l'IP (all'interno dello stesso range degli altri dispositivi) aggiungeremo il videoregistratore alla configurazione della tastiera. Per fare questo accediamo alla seguente sezione:

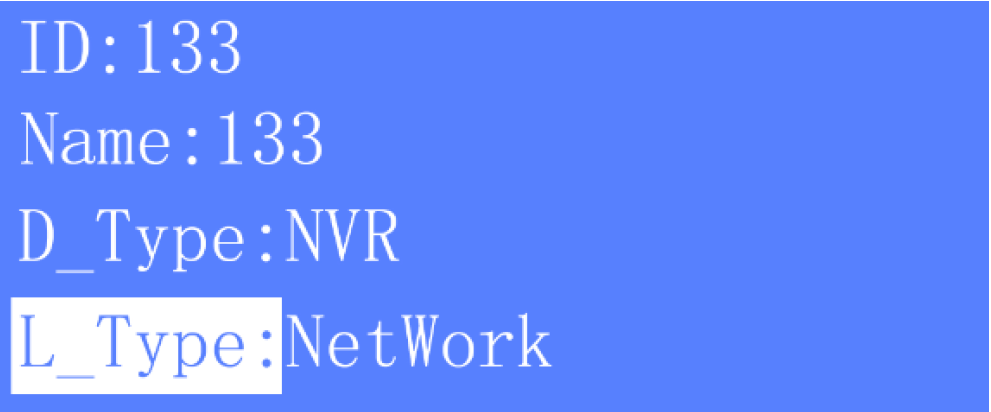

- ID: numero che vogliamo assegnare a questo videoregistratore nella nostra tastiera
- Nome: metteremo quello che vogliamo (può rimanere vuoto)
- D_Type: tipo di dispositivo che andremo ad aggiungere, sceglieremo tra DVR o NVR a seconda che sia l'uno o l'altro
- L_Type: modulo di comunicazione con il terminale da aggiungere, metteremo Network poiché il controllo del videoregistratore sarà di rete. A questo punto premeremo il tasto Enter o il pulsante del joystick per specificare l'IP del nostro videoregistratore
Per la porta, terremo il 6000.
Per terminare premeremo Invio e ci indicherà se vogliamo salvare le modifiche. Accettiamo e faremo aggiungere il nostro videoregistratore

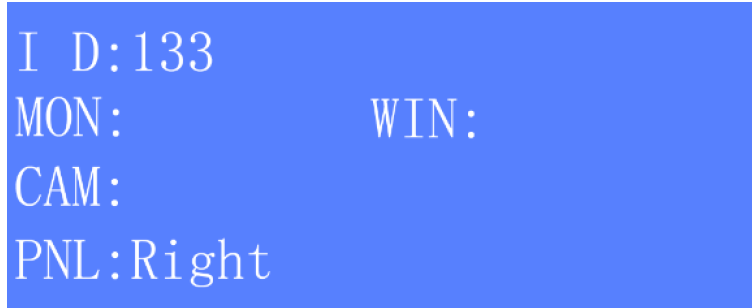

Per iniziare a controllare il videoregistratore, nel menu principale, premere ID e il numero ID che abbiamo dato al nostro dispositivo (in questo caso 133), Enter, e ancora Enter per accedere alle sezioni di controllo dei dispositivi

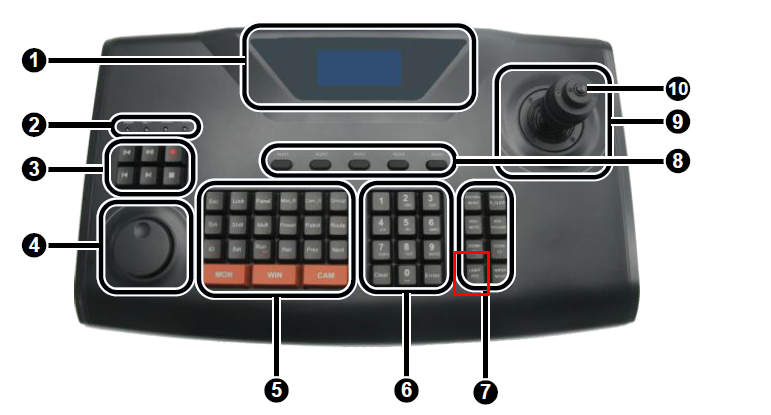

Per impostare il canale che vogliamo controllare premiamo NumCanal+CAM, in seguito per controllare il PTZ usiamo il tasto LightPTZ:
AGGIUNTA DEL SOFTWARE EZSTATION PER IL CONTROLLO DI UNA TELECAMERA PTZ
Per poter controllare una telecamera Uniview IP PTZ con la tastiera, dovremo aggiungere il software di EzStation alla tastiera, dovremo aggiungere un nuovo dispositivo sulla tastiera con l'opzione VM e specificare l'IP del computer su cui gira EzStation:

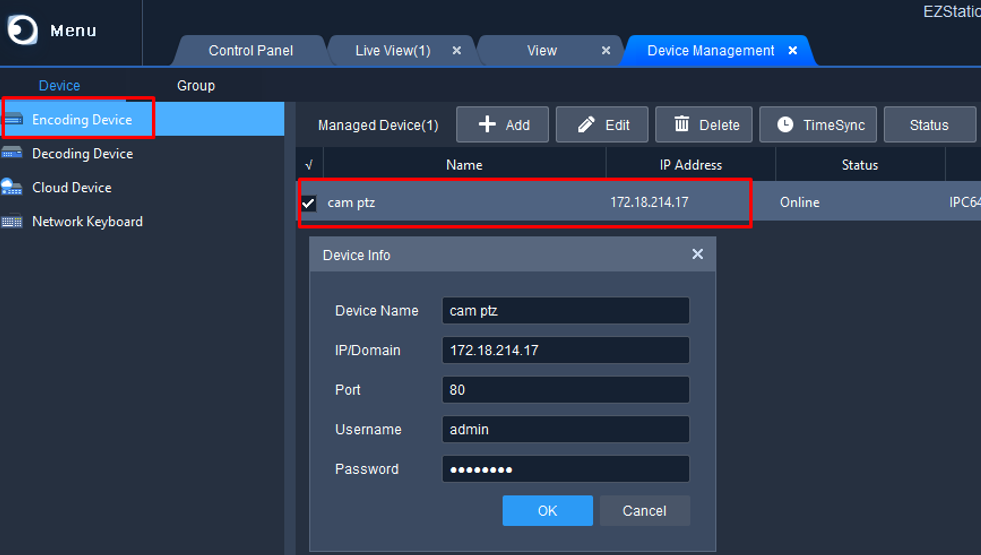

Una volta aggiunto il PC alla tastiera, la telecamera verrà aggiunta al software di EzStation:

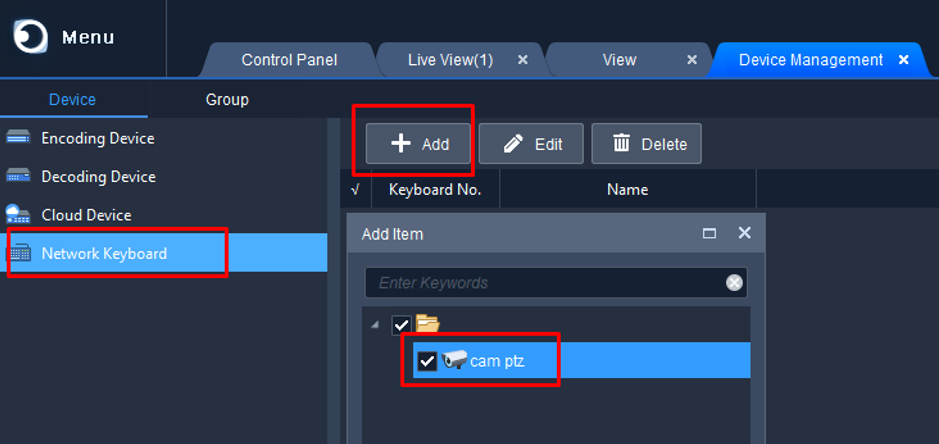

Successivamente andremo alla sezione Tastiera di rete dove aggiungeremo la telecamera alla lista, questo permetterà alla tastiera di accedere al software e di controllare quella telecamera:

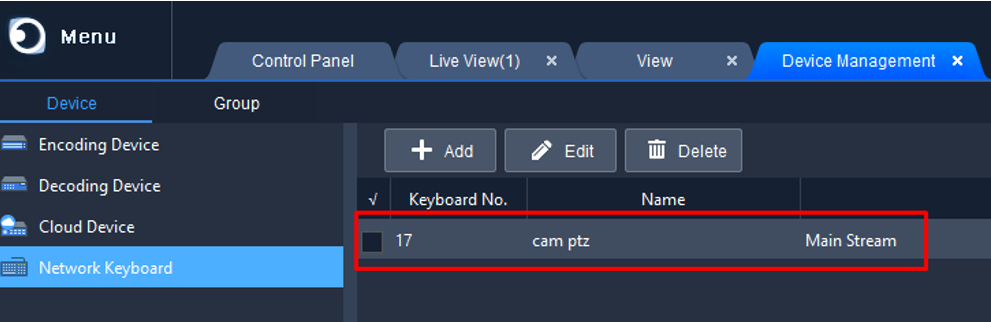

La telecamera aggiunta in questo caso ha il numero 17:
L'ultimo passo è quello di controllare la telecamera dalla tastiera
- Accedere all'ID dove abbiamo registrato la EzStation, in questo caso il 3, ID+3+Enter
- Scegliere il numero di telecamera associato al software, 17, 17+CAM
Scaricare il manuale: https://athena-visiotech.s3-eu-west-1.amazonaws.com/CUHEw3ABGAWsnHhdMkRp/KB-1100-Professional%20Surveillance%20Keyboard%20User%20Manual-V1.02.pdf
