CONFIGURAZIONE INIZIALE
Il primo passo per la configurazione della tastiera è l'impostazione di una password iniziale, come per ogni dispositivo Safire. Questa operazione può essere eseguita dal software SADP o dalla tastiera stessa all'avvio, tenendo presente che per passare dai numeri alle lettere maiuscole e minuscole è necessario premere il tasto Focus+.
Se si decide di utilizzare lo strumento SADP per impostare la password, è necessario tenere presente che dalla tastiera Safire si possono inserire solo caratteri alfanumerici.

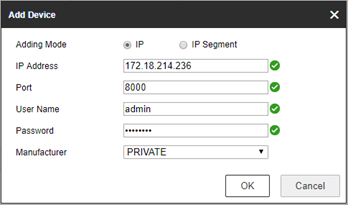

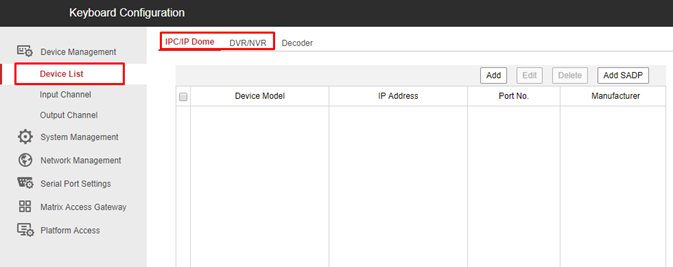

Per accedere alla tastiera è necessario farlo attraverso l'indirizzo IP (ad esempio: https://172.18.214.70) da cui sarà possibile aggiungere un videoregistratore o una telecamera IP seguendo i passaggi illustrati di seguito:
CONFIGURAZIONE IN MODALITÀ LOCALE
Dopo aver aggiunto un videoregistratore IP, è necessario accedere all'opzione Shorcut-DVR by IP per controllarlo. Nel menu dell'immagine sottostante, inserire il numero del dispositivo precedentemente aggiunto, in questo caso il numero 1: 1+DEV+OK.
- Se si desidera impostare una telecamera a grandezza naturale, è necessario inserire Numero+CAM.
- È possibile cambiare il canale di visualizzazione muovendo il joystick verso l'alto o verso il basso o verso destra-sinistra.
- Con il tasto Focus-(Mult) è possibile navigare tra i diversi quadranti della telecamera. Se si desidera cambiare la visualizzazione della telecamera dal quadrante corrente (1-4) al quadrante successivo (5-8), è sufficiente premere il tasto del joystick.
- Per controllare la telecamera PTZ del canale su cui si trova l'utente, si utilizza il pulsante IRIS-(PTZ).
- Il tasto WIPER (MENU) serve per accedere al menu iniziale.
CONTROLLO PTZ DI UNA TELECAMERA
Esistono due modi per controllare le telecamere dalla tastiera; in questo esempio sono stati aggiunti 2 videoregistratori:
Prima opzione (DVR by IP)
La prima opzione è stata spiegata sopra, utilizzando l'opzione Shortcut - DVR by IP per controllare il videoregistratore.
- Selezionare innanzitutto il videoregistratore da controllare (ad esempio 2): 2+DEV+OK
- Quindi scegliere la telecamera (telecamera 2): 2+CAM e la telecamera verrà visualizzata a grandezza naturale sul monitor
- Per controllare il PTZ, utilizzare IRIS-(PTZ)
Seconda opzione (Keyboard)

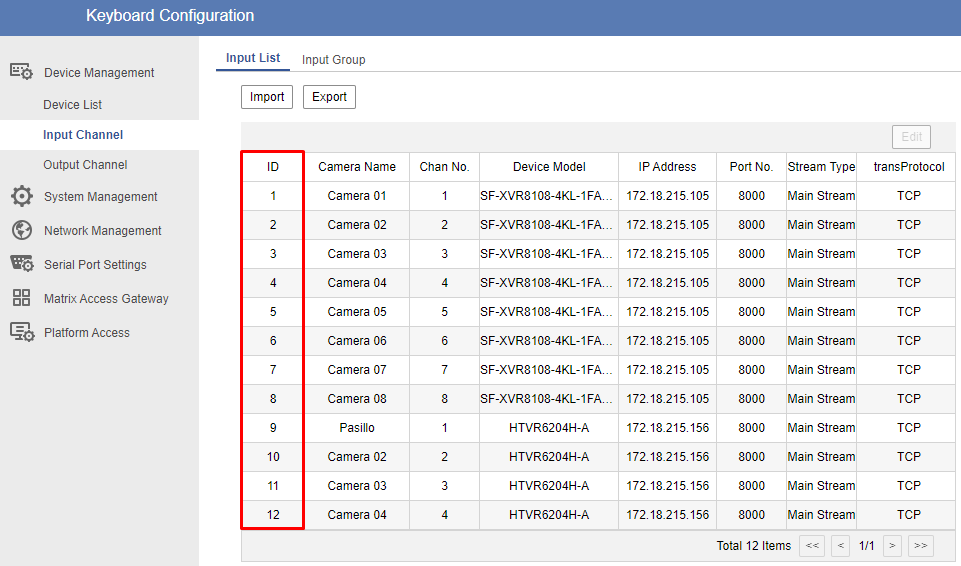

La seconda opzione è più agile se si vuole controllare solo il PTZ di uno dei canali e non il videoregistratore, perché in questo modo si seleziona il canale desiderato e si controlla direttamente il PTZ. Quando si aggiungono i videoregistratori, la tastiera elenca tutti i canali dei diversi dispositivi:
Gli ID nelle caselle sono importanti perché sono quelli che vengono utilizzati per selezionare la telecamera da controllare.
- Selezionare innanzitutto l'opzione Shortcut - Keyboard sulla tastiera .
- Quindi selezionare la telecamera da controllare con ID+CAM. Esempio:
- Controllo della telecamera 2 del videoregistratore 1 (ID - 2): 2+CAM
- Controllo della telecamera 1 del videoregistratore 2 (ID - 9): 9+CAM
- Una volta selezionato il numero del dispositivo ID da controllare, è possibile utilizzare il joystick per eseguire il movimento PTZ della telecamera.
CONFIGURAZIONE IN MODALITÀ REMOTA
Quando un videoregistratore è stato aggiunto tramite IP esterno, per controllarlo è necessario andare prima all'opzione Shortcut per poi passare all'opzione keyboard. Lì si inserisce il numero ID del dispositivo aggiunto (1 in questo esempio, 1+DEV) e poi si preme il numero del canale in cui si trova la telecamera motorizzata, (esempio 4+CAM) e sarà possibile muovere la telecamera motorizzata con IP esterno.
CREAZIONE DI UTENTI DALLA TASTIERA

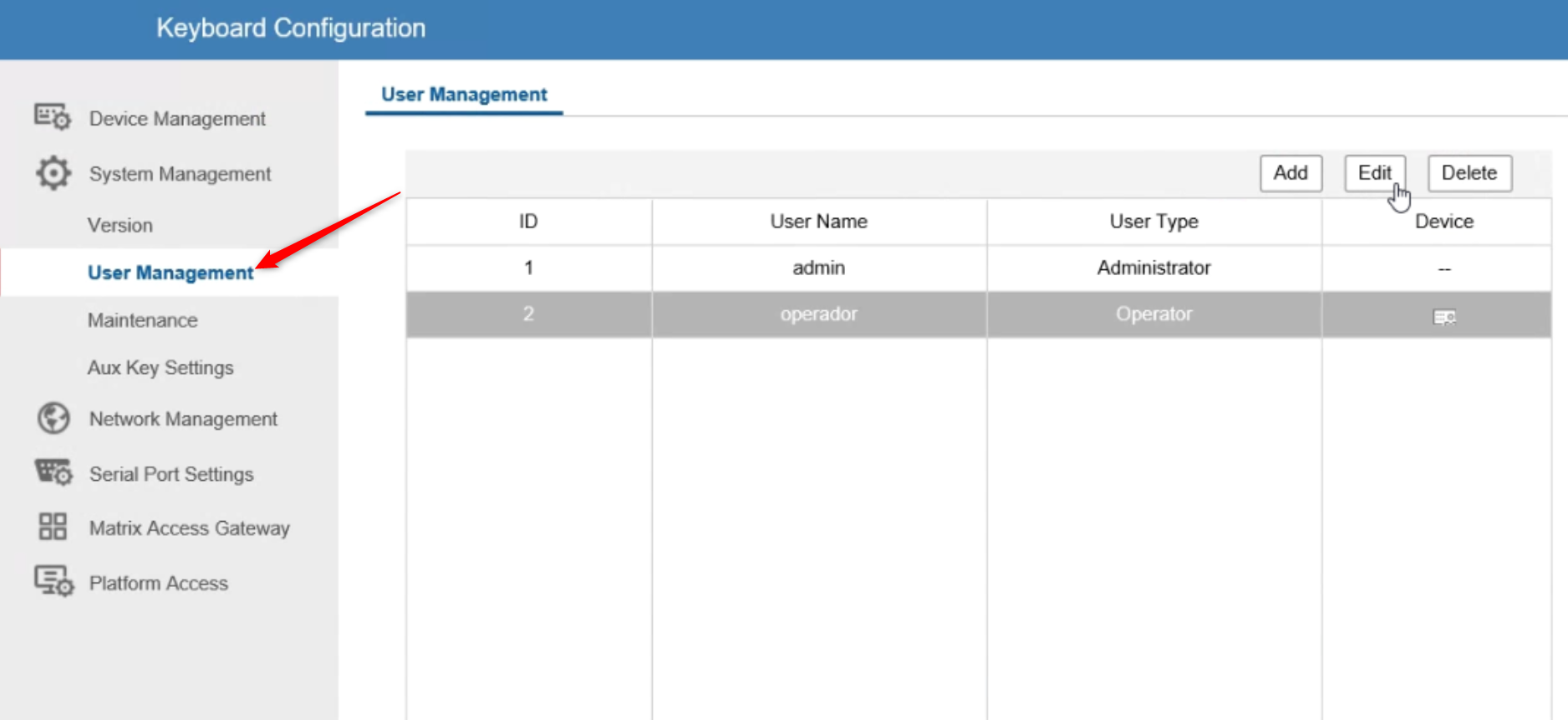

Gli utenti vengono creati nella sezione System Management – User Management
Questi utenti possono essere utilizzati per accedere alla tastiera sia tramite schermo che tramite Webserver.

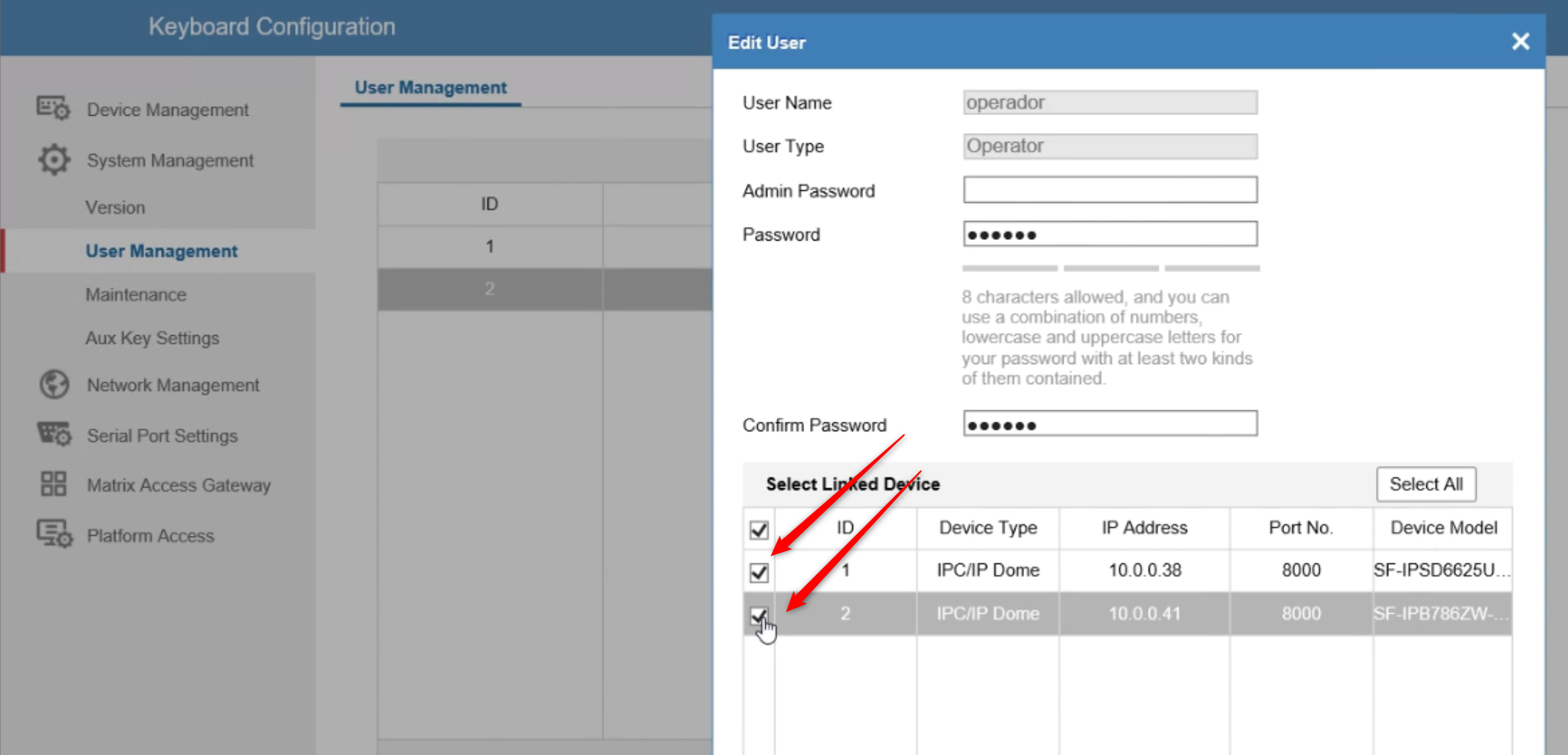

È necessario tenere presente che se questo utente vuole essere utilizzato per controllare le telecamere PTZ, deve ricevere le autorizzazioni necessarie per farlo:
