Descrizione:Protocollo di avvio dell'inverter TBB Rio SUN II + batteria DYNESS DL5.0C


INTRODUZIONE


Inverter compatibili: Serie TBB Rio SUN II


Batteria compatibile:


  • Dyness DY-DLC-5120


Dispositivi aggiuntivi:


  • Monitor TBB-E4-MONITOR
  • Smart Meter TBB-SDM-230
  • TBB-ETHERLINKER


PASSO 1: COLLEGAMENTO ELETTRICO TRA INVERTER E BATTERIE


Si raccomanda vivamente di leggere il manuale d'uso sia dell'inverter TBB che della batteria DYNESS e di eseguire l'installazione seguendo esattamente le indicazioni dei produttori.


Collegare i cavi di corrente continua dell'inverter alla batteria (cavi inclusi nella batteria). È molto importante assicurarsi della corretta polarità prima di collegare l'inverter.


Il cavo positivo (rosso) va collegato alla porta BAT + dell'inverter (situata nella parte inferiore sinistra dello stesso), mentre quello negativo (nero) va collegato alla porta BAT - dell'inverter (situata nella parte inferiore sinistra dello stesso).


È inoltre necessario installare un fusibile di protezione di dimensioni adeguate tra l'inverter e la batteria.


PASSO 2: COLLEGAMENTO DEL CAVO DI COMUNICAZIONE TRA INVERTER E BATTERIA


Questo cavo di comunicazione è un cavo RJ45 fornito insieme alla batteria. È importante eseguire questo passaggio perché, in caso contrario, l'inverter non rileverà le batterie.

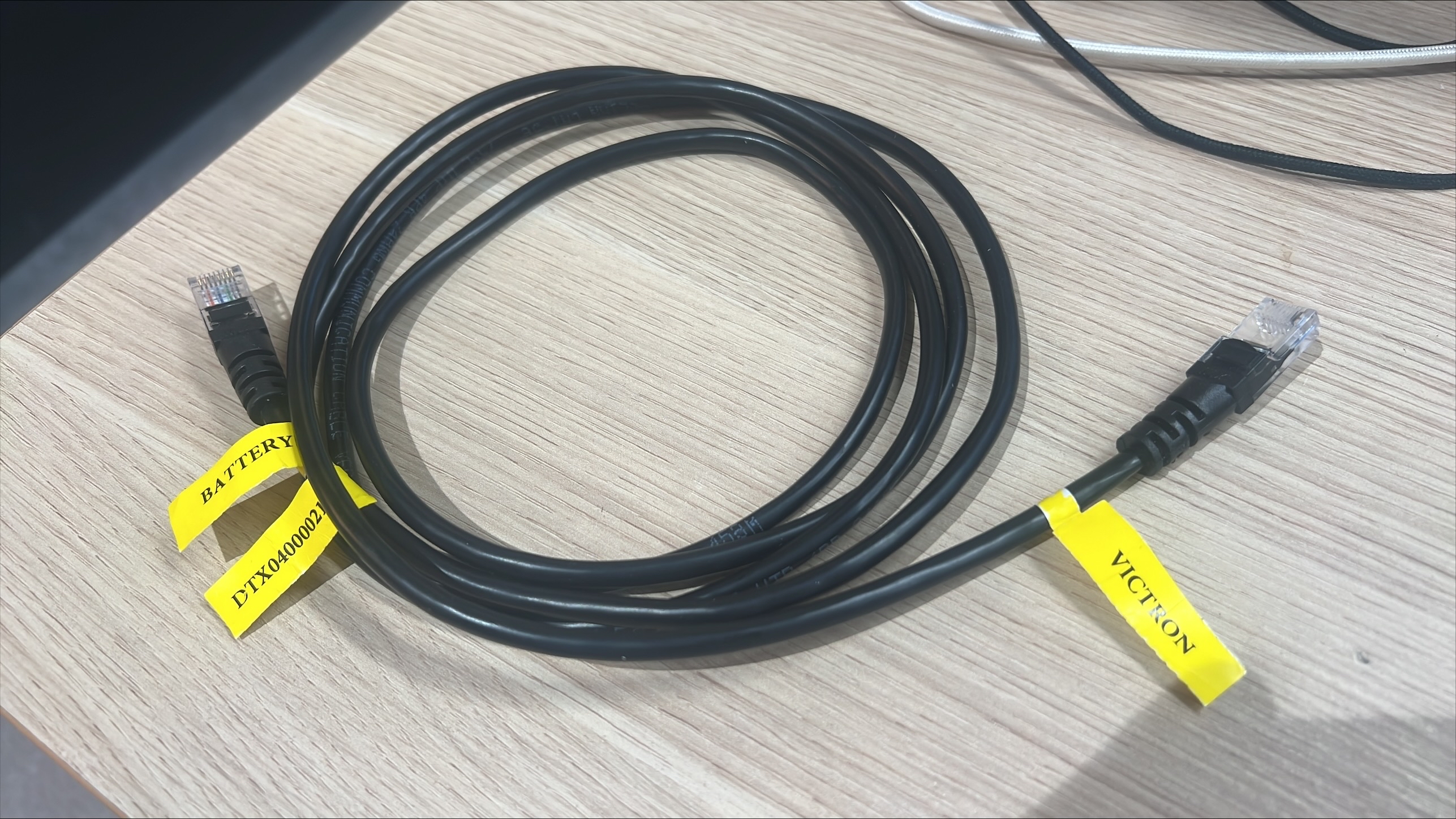

Le batterie sono dotate di 3 cavi, a seconda del tipo e della marca dell'inverter. In questo caso, è necessario scegliere quelli con l'etichetta “INVERTER” su cui è scritto “VICTRON”.


Per collegare questo cavo ci sono 2 opzioni:


Collegamento diretto tra inverter e batteria:

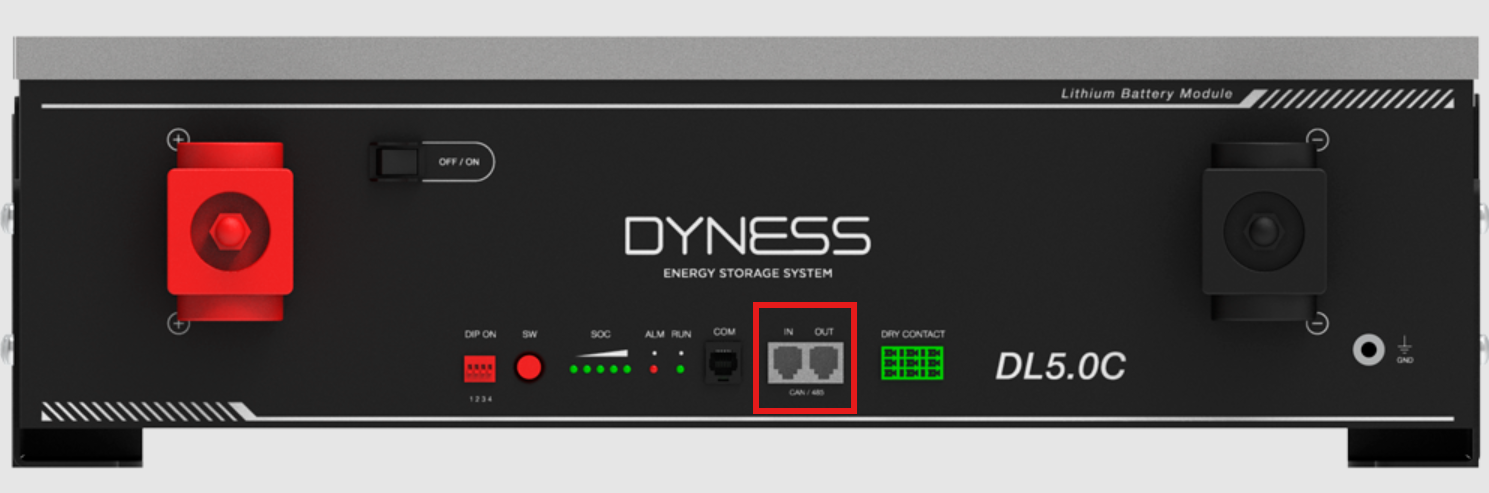

  • Nella batteria, il cavo di comunicazione deve essere collegato alla porta CAN IN. Il lato del cavo da collegare è quello con la scritta “BATTERY”. Se vengono collegate più batterie in parallelo, oltre al collegamento con l'inverter, è necessario collegarle tra loro tramite cavo RJ45 (si tratta di un cavo più corto presente anche nelle batterie). Il collegamento viene effettuato tra CAN OUT di una batteria e CAN IN di quella successiva.


  • Sull'inverter, il cavo di comunicazione deve essere collegato alla porta ComSyncIn. Il lato del cavo da collegare è quello contrassegnato con"INVERTER".


Collegamento tramite il TBB-E4-MONITOR: si tratta di un accessorio obbligatorio e necessario quando si desidera immettere in rete la produzione solare in eccesso, in caso di parallelismo di inverter, collegamento trifase e accoppiamento AC (AC Coupling). Come opzione, funge anche da display per il monitoraggio locale.


  • Nella batteria, il cavo di comunicazione deve essere collegato alla porta CAN IN. Il lato del cavo da collegare è quello con la scritta “BATTERY”. Se vengono collegate più batterie in parallelo, oltre al collegamento con l'inverter, è necessario collegarle tra loro tramite cavo RJ45 (presente anche nelle batterie). Il collegamento viene effettuato tra CAN OUT di una batteria e CAN IN di quella successiva.

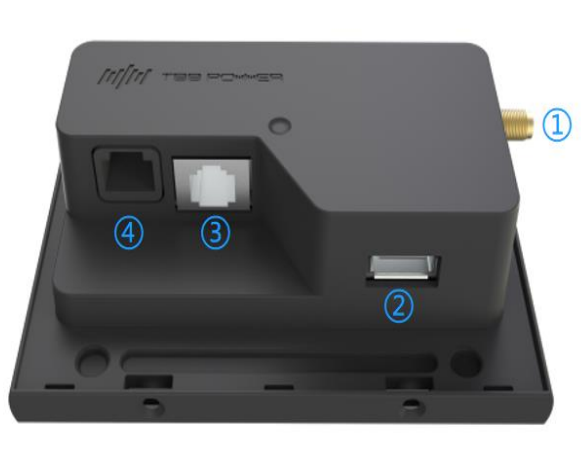

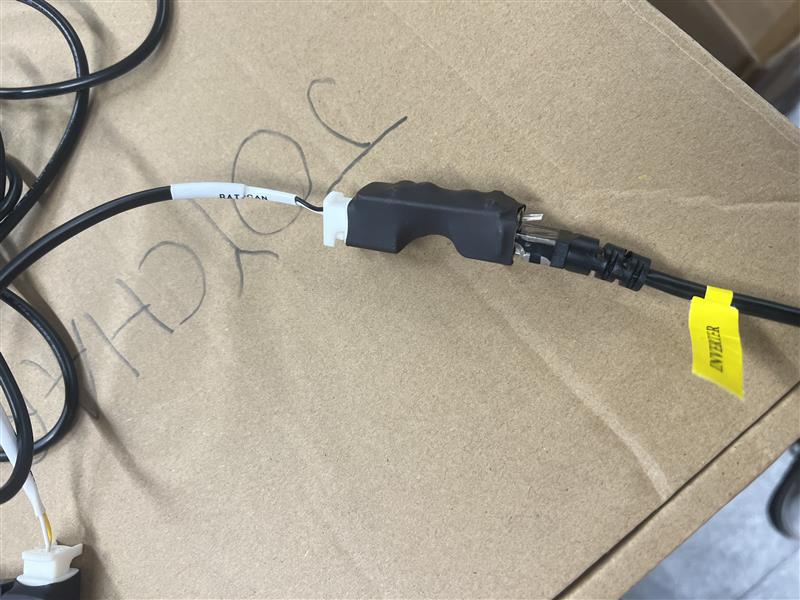

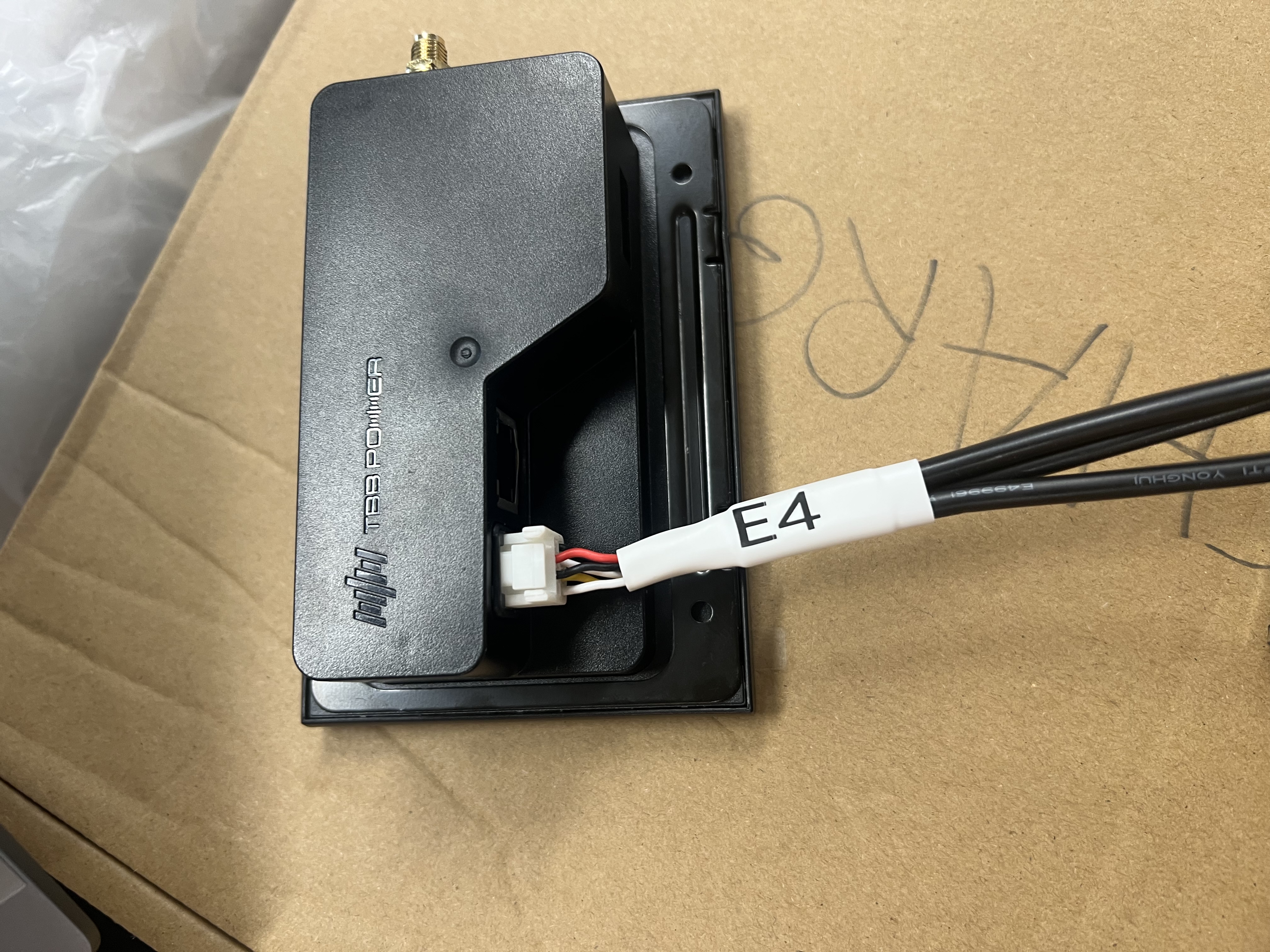

  • Nel TBB-E4-MONITOR il cavo deve essere collegato alla porta nell'angolo inferiore sinistro (Porta 4) tramite un adattatore su cui è scritto “E4” e “CAN-BAT” (incluso con il monitor). Il lato del cavo di comunicazione da collegare all'adattatore (CAN-BAT) è quello su cui è scritto “INVERTER”.

  • Inoltre, il TBB-E4-MONITOR deve essere collegato all'inverter tramite un altro cavo RJ45. Questo cavo è incluso nel monitor. Il collegamento viene effettuato dalla porta RJ45 del TBB-E4-MONITOR(porta 3) alla porta ComMON dell'inverter stesso.

PASSO 3: AZIONAMENTO DEI DIP DELLE BATTERIE


Nella parte anteriore delle batterie sono presenti dei dip che devono essere posizionati in modo diverso a seconda della marca dell'inverter e del numero di batterie presenti. In questo caso:


Una singola batteria:


DIP 1,2,4 in posizione OFF. DIP 3 in posizione ON.

Più batterie in parallelo:

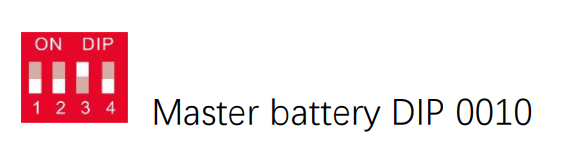

Batteria principale (collegata direttamente all'inverter): DIP 1,2,4 in posizione OFF. DIP 3 in posizione ON.

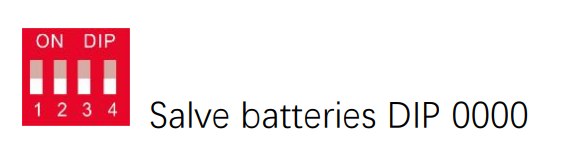

Batterie slave: DIP 1,2,3,4 in posizione OFF.

PASSO 4: ACCENSIONE DELLE BATTERIE E DELL'INVERTER

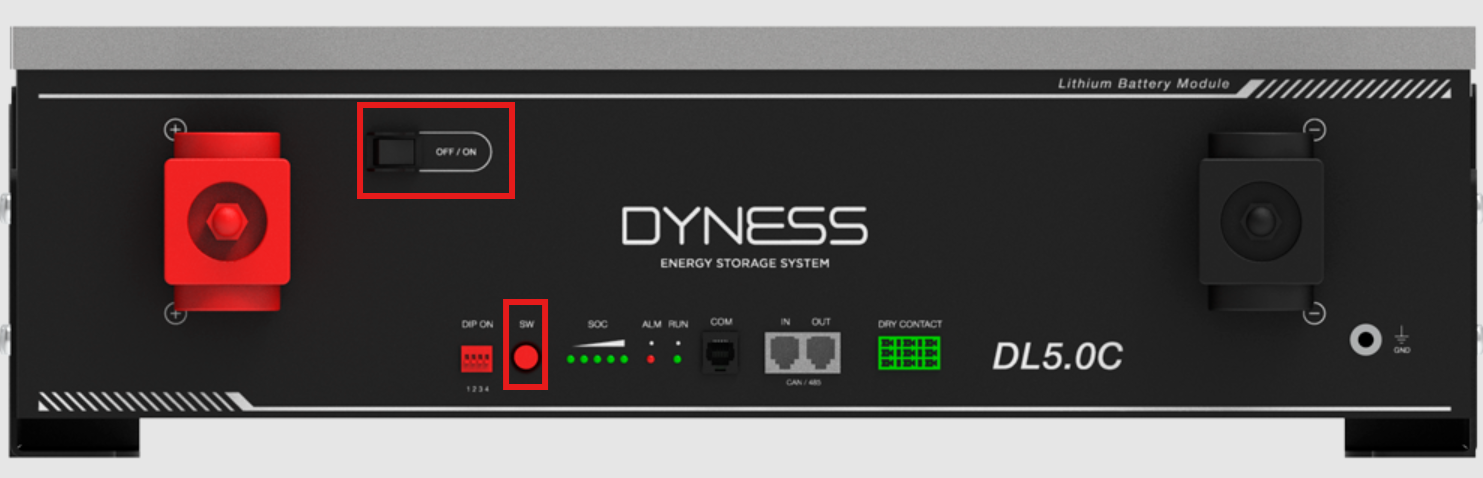

  • Per prima cosa, accendere le batterie. L'interruttore ON/OFF deve essere attivato (posizione ON). Quindi premere per 3 secondi il pulsante SW della batteria o della batteria master se ci sono più batterie. Le batterie slave si accenderanno automaticamente dopo qualche secondo.

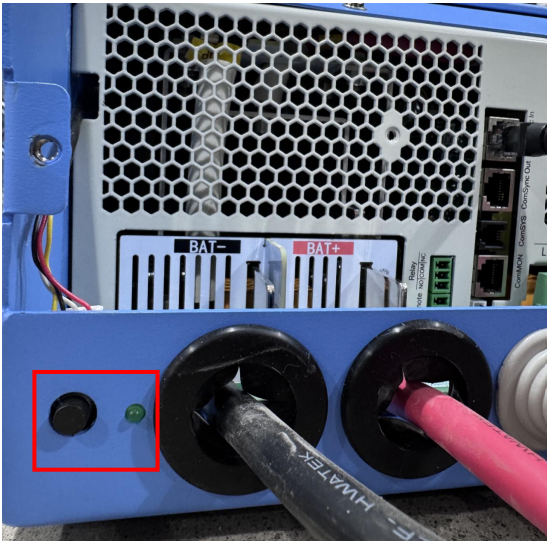

  • In secondo luogo, accendere l'inverter premendo per 3 secondi il pulsante nero in basso a sinistra dell'inverter.


PASSO 5: CONFIGURAZIONE DELL'INVERTER


Per il corretto funzionamento dell'ecosistema TBB + DYNESS è necessario effettuare una serie di regolazioni dei parametri dell'inverter. Questa impostazione può essere effettuata in diversi modi:


Utilizzando lo schermo LCD dell'inverter stesso.


Per impostazione predefinita, lo schermo LCD visualizza le informazioni relative alla batteria, alla rete, alla produzione solare e alla domanda di elettricità.


Per accedere alla configurazione , tenere premuto il tasto"ENTER". Con i pulsanti"SU" e"GIÙ" è possibile navigare nel menu di configurazione.


Per modificare un parametro specifico, premere il tasto"ENTER" e modificarne il valore con i tasti"SU" e"GIÙ". Per modificare alcuni parametri è necessario che l'inverter sia in modalità standby; in questo caso l'icona SETTING sullo schermo apparirà spenta.


Per confermare la modifica, è necessario premere nuovamente il pulsante"ENTER". Se la modifica è riuscita, l'icona"SUCCESSFUL" rimarrà accesa per 1 secondo. Se la modifica non è riuscita, l'icona"FAIL" rimarrà accesa per 1 secondo. Se si desidera annullare la modifica (ad esempio per errore), premere il tasto"ESC".



I parametri da modificare in presenza di un sistema TBB + DYNESS sono i seguenti:


  • Parametro 10 (tipo di batteria). Scegliere 6 (litio).
  • Parametro 20 (soglia di protezione SOC basso). Scegliere la percentuale minima di batteria. Si consiglia il 10-20%.
  • Parametro 21. (Corrente flottante). Quando la batteria al litio invia una corrente di carica di 0A (quando è carica al 100%), per impostazione predefinita la corrente di carica flottante è di 2A. Selezionando 0 (Disabilita), la carica flottante viene disattivata.
  • Parametro 35. (Corrente massima di carica CA). Selezionare la corrente di carica massima della batteria, in questo caso 50A.


Utilizzo del monitor TBB-E4


Per collegare correttamente il TBB-E4-MONITOR e visualizzare i dati, seguire la procedura descritta al punto 3. Per interagire con il TBB-E4-MONITOR, è sufficiente accendere l'inverter e attendere 10 secondi.


Si raccomanda di leggere le istruzioni per l'uso e il manuale di primo utilizzo, disponibili sul sito web di Visiotech.

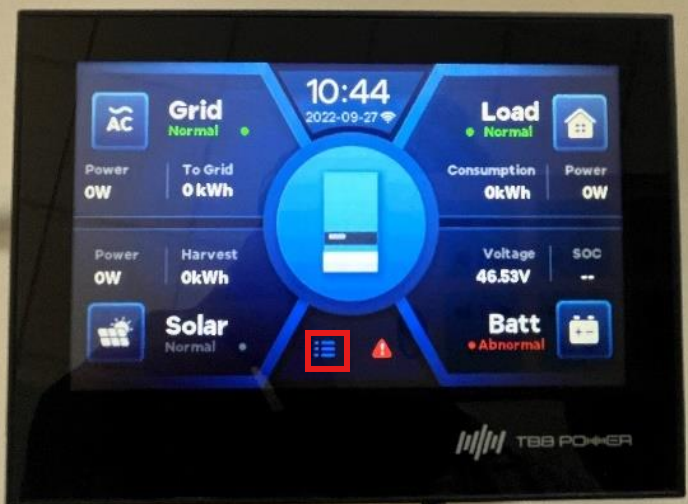

Per impostazione predefinita, il display del TBB-E4-MONITOR mostra le informazioni relative alla batteria, alla rete, alla produzione solare e alla richiesta di elettricità. Per modificare i parametri è necessario fare clic sull'icona contornata in rosso rosso (SISTEMA) e all'interno di questa scegliere IMPOSTAZIONI GENERALI.

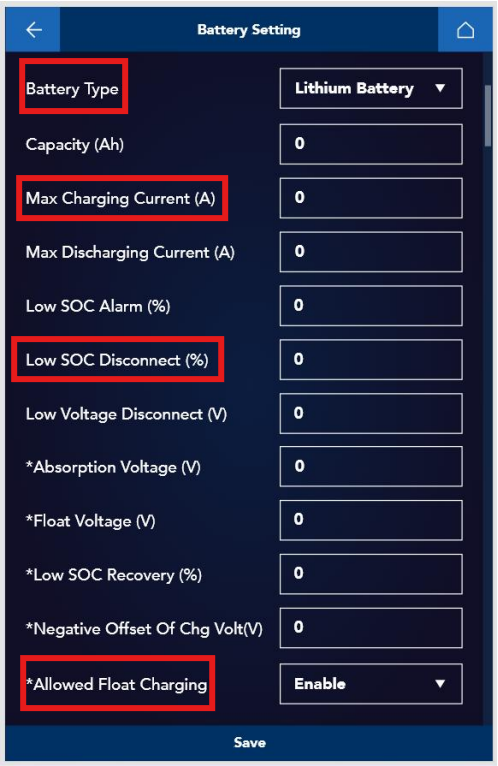

I parametri che è necessario modificare quando si dispone di un sistema TBB + DYNESS sono i seguenti e vengono tutti modificati all'interno di General Settings (Impostazioni generali) in Battery Settings (Impostazioni batteria).


  • Tipo di batteria: in Battery Type scegliere l'opzione Lithium Battery.
  • Soglia di protezione da basso SOC. Scegliere la percentuale minima di batteria, in Low SOC Disconnect. Si consiglia il 10-20%.
  • Corrente flottante: quando la batteria al litio invia una corrente di carica di 0A (quando è carica al 100%), la corrente di carica flottante predefinita è 2A. Selezionando Disable, la carica flottante viene disattivata.
  • Corrente massima di carica CA. Selezionare la corrente di carica massima della batteria, ovvero Max Charging Current (in questo caso è 50A)


Utilizzo dell'applicazione TBB NOVA tramite Bluetooth o WiFi.


In questo caso è necessario aver collegato il TBB-E4-MONITOR o l'accessorio Kinergy WiFi, ovvero l'antenna fornita con tutti gli inverter. In entrambi i casi sono collegati alla porta ComMON dell'inverter.


Le impostazioni, tramite l'App, possono essere modificate sia localmente sia una volta che l'impianto è collegato al cloud. Oltre ad effettuare le impostazioni, si consiglia vivamente di collegare il sistema al cloud TBB. Oltre alla possibilità di monitorare da remoto in tempo reale, offre un anno di garanzia in più.

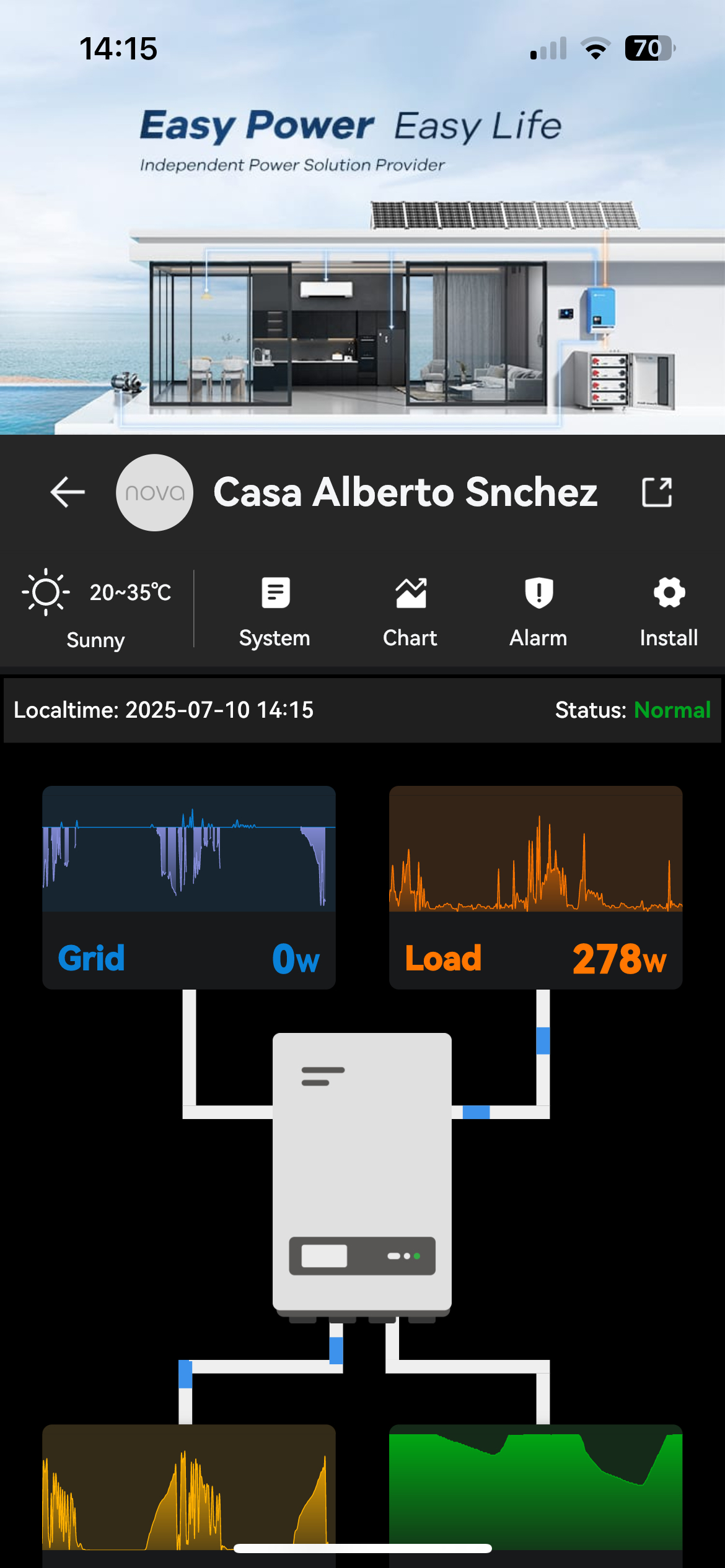

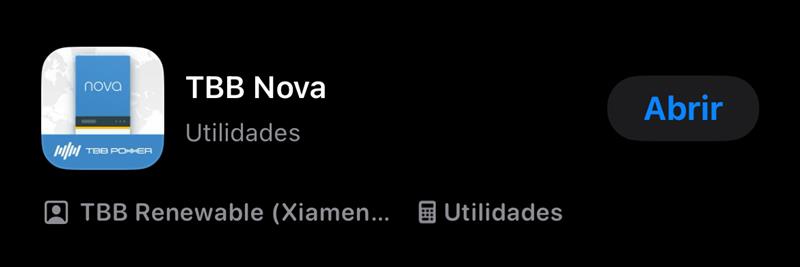

La prima cosa da fare è scaricare l'app TBB NOVA, disponibile sia su iOS che su Android.

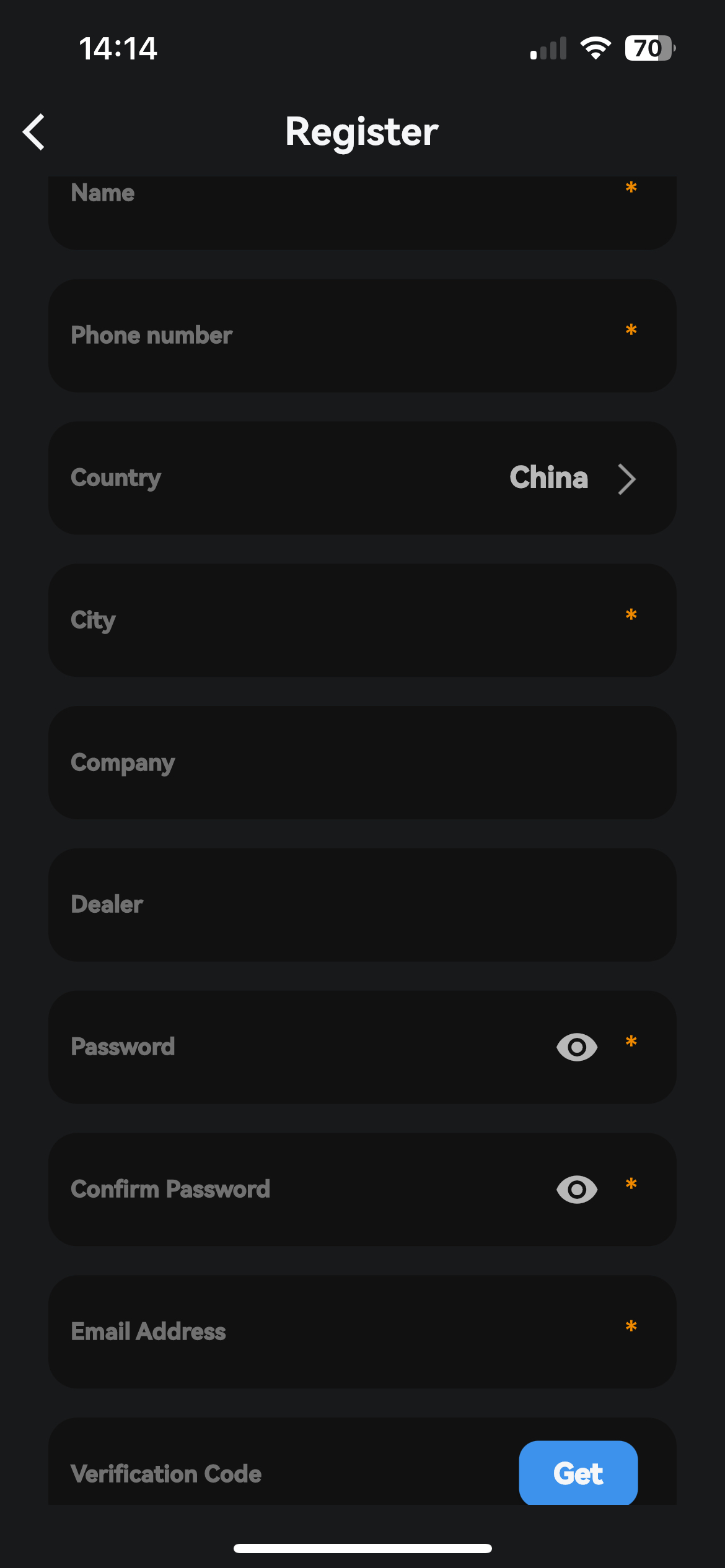

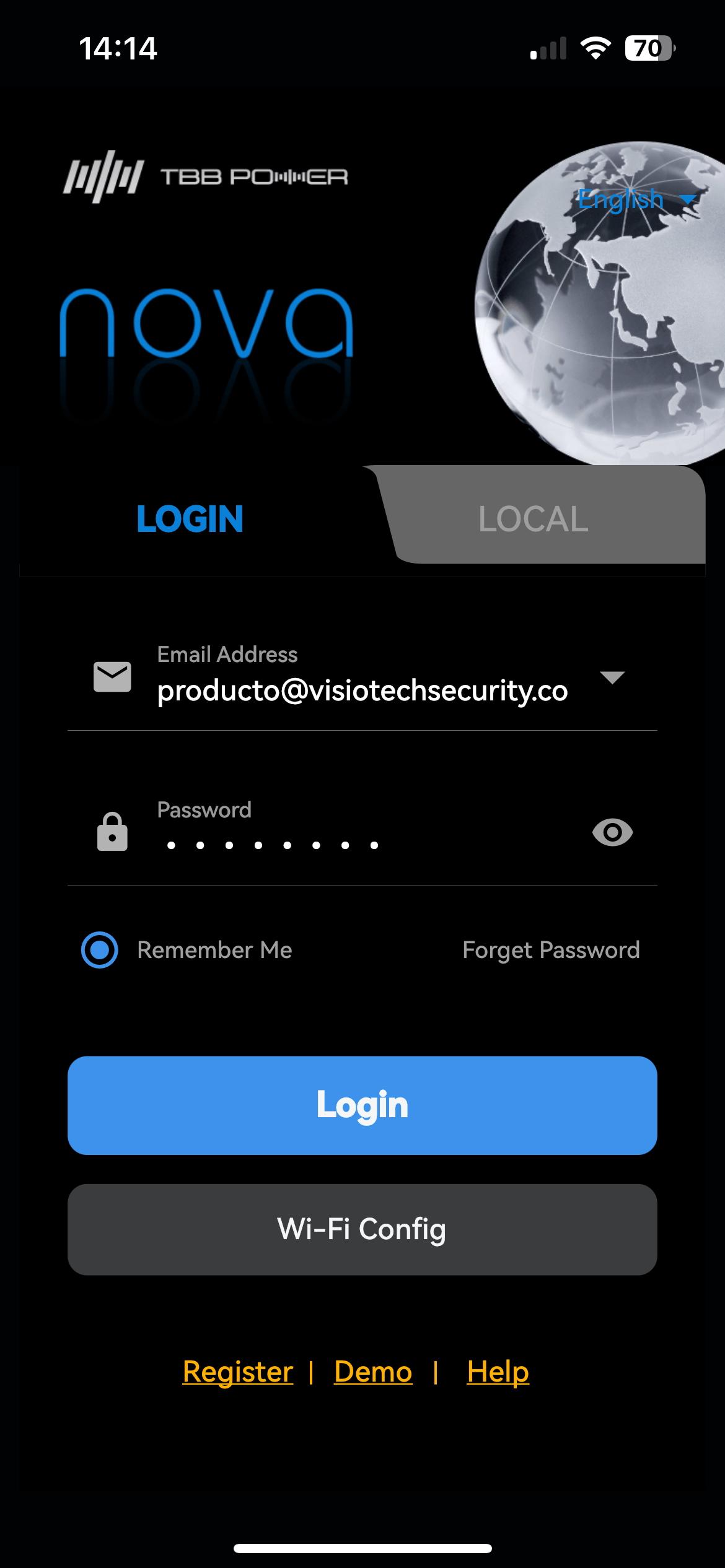

Se si desidera connettersi al cloud, è necessario registrarsi (nome utente, cellulare, paese, città, password e account e-mail richiesti), aggiungere il codice di verifica che viene inviato all'e-mail, andare su LOGIN e quindi aggiungere l'impianto tramite QR o S/N (dal Kinergy WiFi o dal TBB-E4-MONITOR).

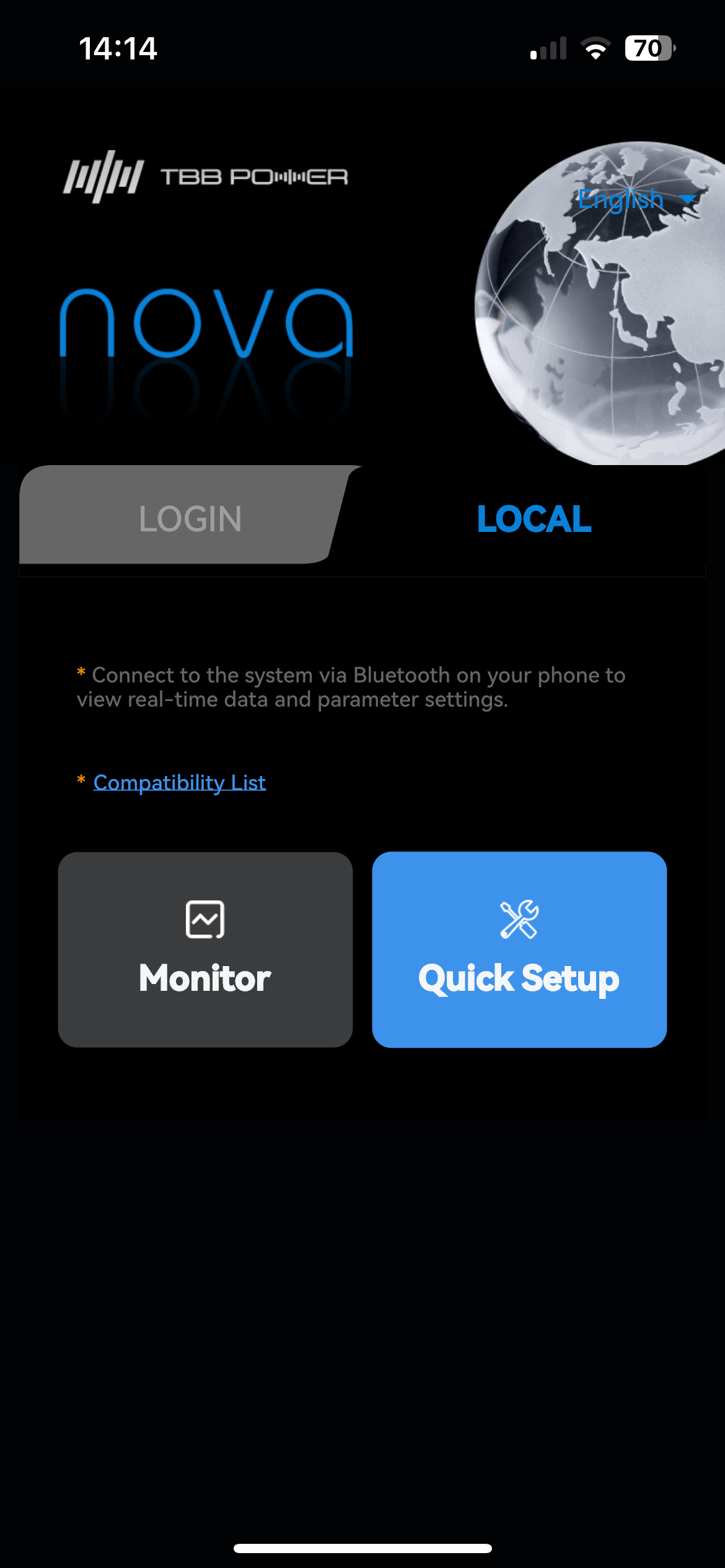

Se non si desidera connettersi al cloud, andare su LOCAL e andare su Quick Setup.

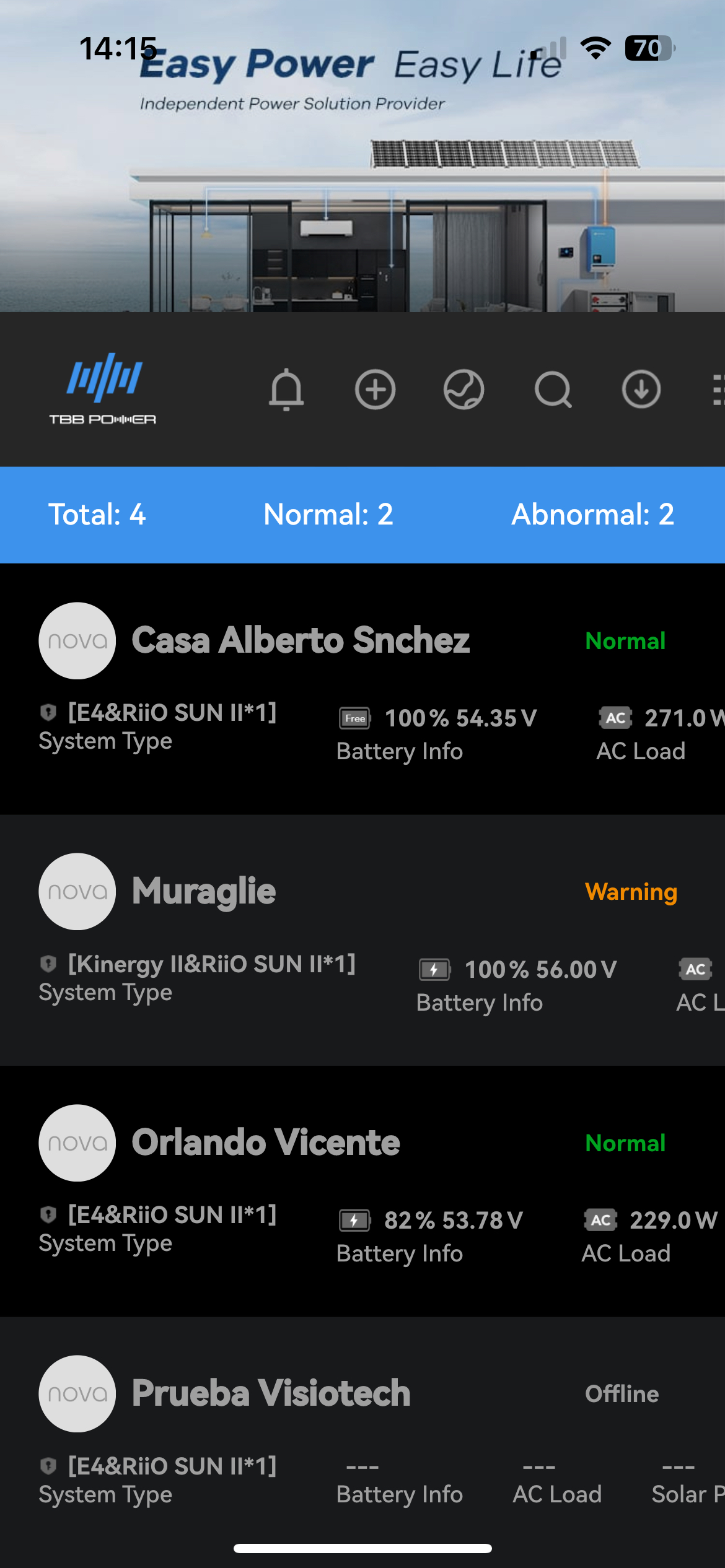

All'interno dell'App, nell'interfaccia, appaiono una serie di installazioni, tra cui quella su cui si desidera effettuare le impostazioni. Fare clic su di essa e poi su INSTALL.

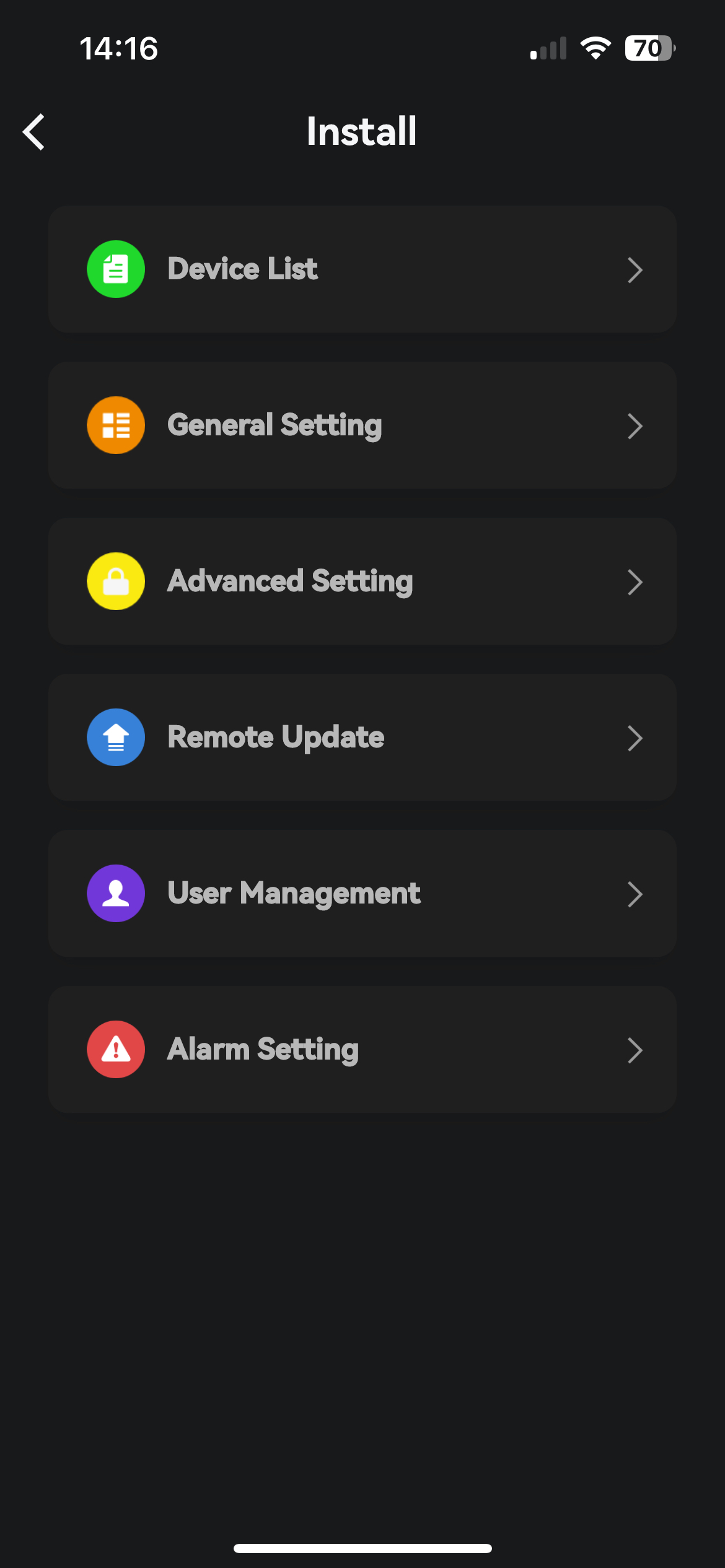

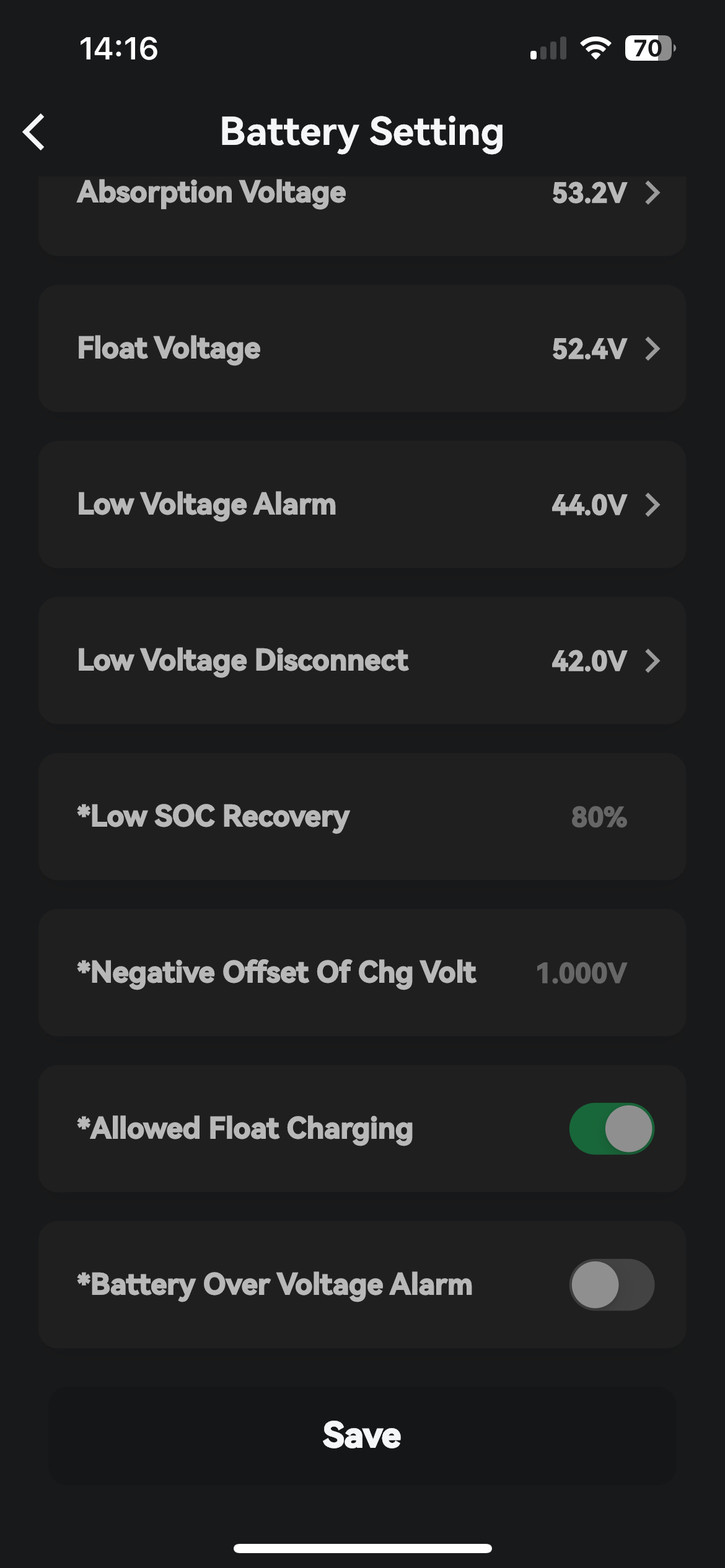

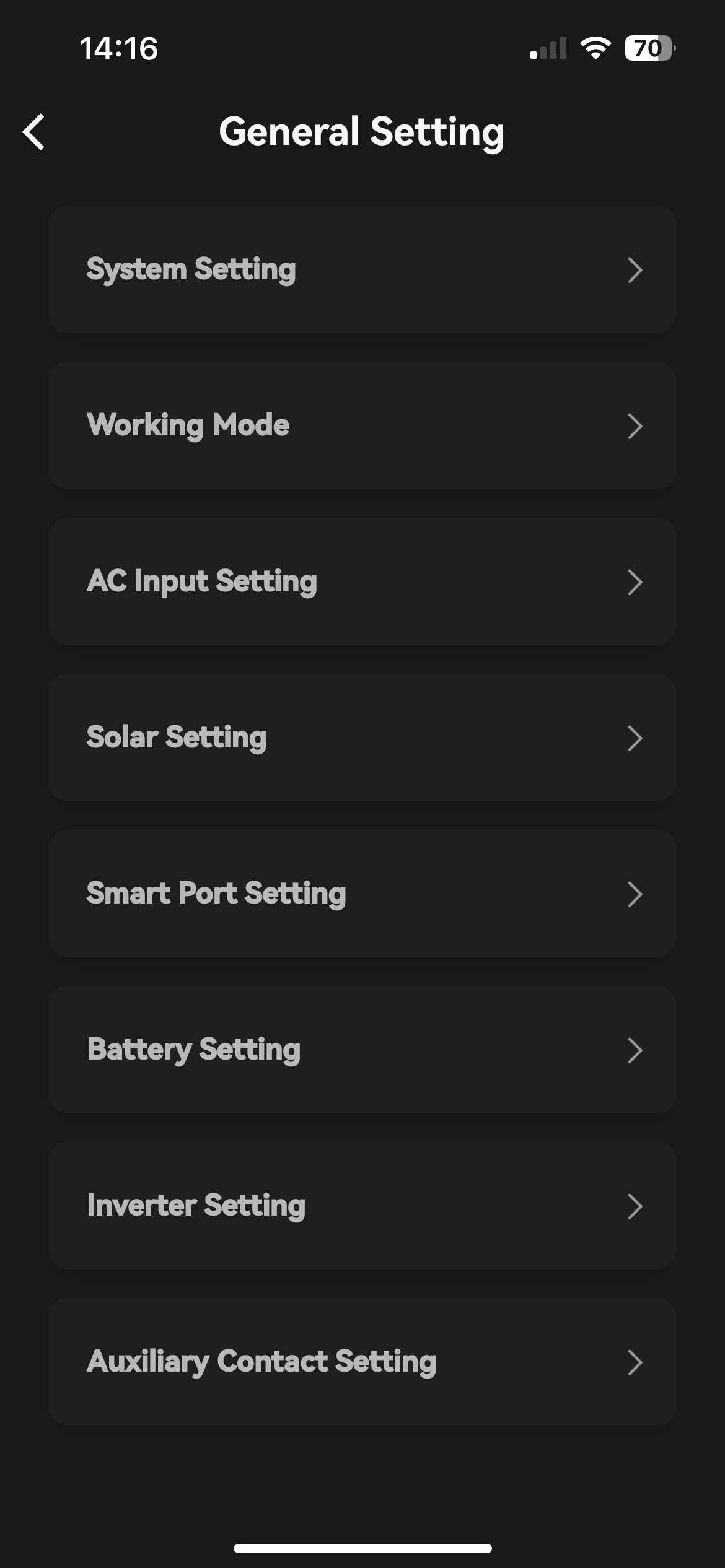

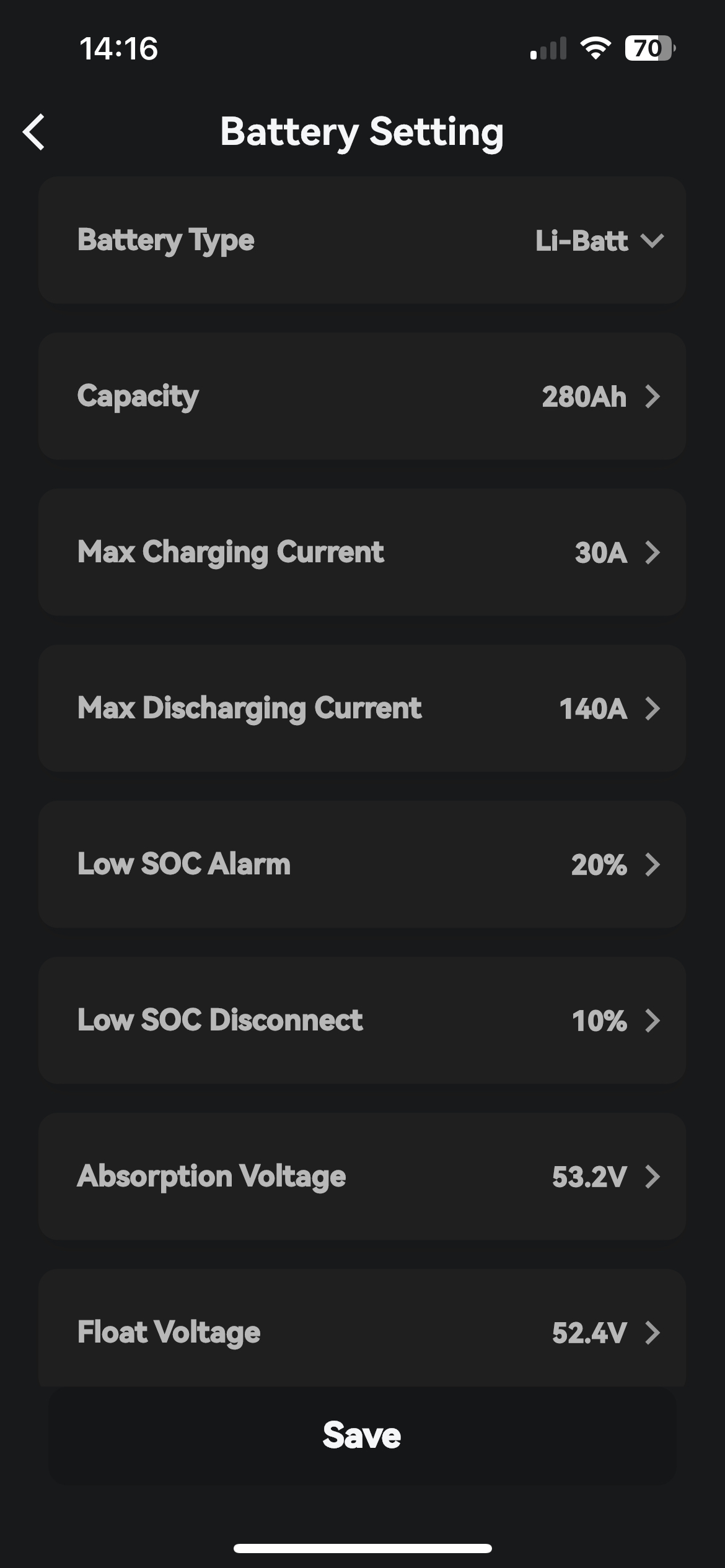

Scegliere quindi GENERAL SETTING e BATTERY SETTING. In BATTERY SETTING, modificare i parametri necessari:


  • Tipo dibatteria: Selezionare l'opzione Lithium Battery (Batteria al litio) in Battery Type (Tipo di batteria).
  • Soglia di protezione da basso SOC. Scegliere la percentuale minima di batteria, in Low SOC Disconnect. Si consiglia il 10-20%.
  • Corrente flottante: quando la batteria al litio invia una corrente di carica di 0A (quando è carica al 100%), la corrente di carica flottante predefinita è 2A. Selezionando Disable, la carica flottante viene disattivata.
  • Corrente massima di carica AC. Selezionare la corrente di carica massima della batteria, ovvero Max Charging Current (in questo caso è 50A)
