Descrizione: Protocollo di messa in servizio dell'inverter TBB Rio SUN II + Batteria DYNESS Powerbrick


INTRODUZIONE


Inverter compatibili: Serie TBB Rio SUN II


Batteria compatibile:


  • Dyness DY-POWERBRICK-14336


Dispositivi aggiuntivi:


  • Monitor TBB-E4-MONITOR
  • Smart Meter TBB-SDM-230
  • TBB-ETHERLINKER


PASSO 1: COLLEGAMENTO ELETTRICO TRA INVERTER E BATTERIE


Si raccomanda vivamente di leggere il manuale d'uso dell'inverter TBB e della batteria DYNESS e di eseguire l'installazione esattamente secondo i requisiti del produttore.


Collegare i cavi CC dall'inverter alla batteria (cavi inclusi nella batteria). È molto importante verificare la corretta polarità prima di effettuare il collegamento all'inverter.


Il cavo positivo (rosso) è collegato alla porta BAT + dell'inverter (situata in basso a sinistra dell'inverter), mentre il cavo negativo (nero) è collegato alla porta BAT - dell'inverter (situata in basso a sinistra dell'inverter).


È inoltre necessario installare un fusibile di protezione correttamente dimensionato tra l'inverter e la batteria.


PASSO 2: COLLEGAMENTO DEL CAVO DI COMUNICAZIONE TRA INVERTER E BATTERIA


Il cavo di comunicazione è un cavo RJ45 fornito con la batteria. È importante non saltare questo passo perché altrimenti l'inverter non rileverà le batterie.

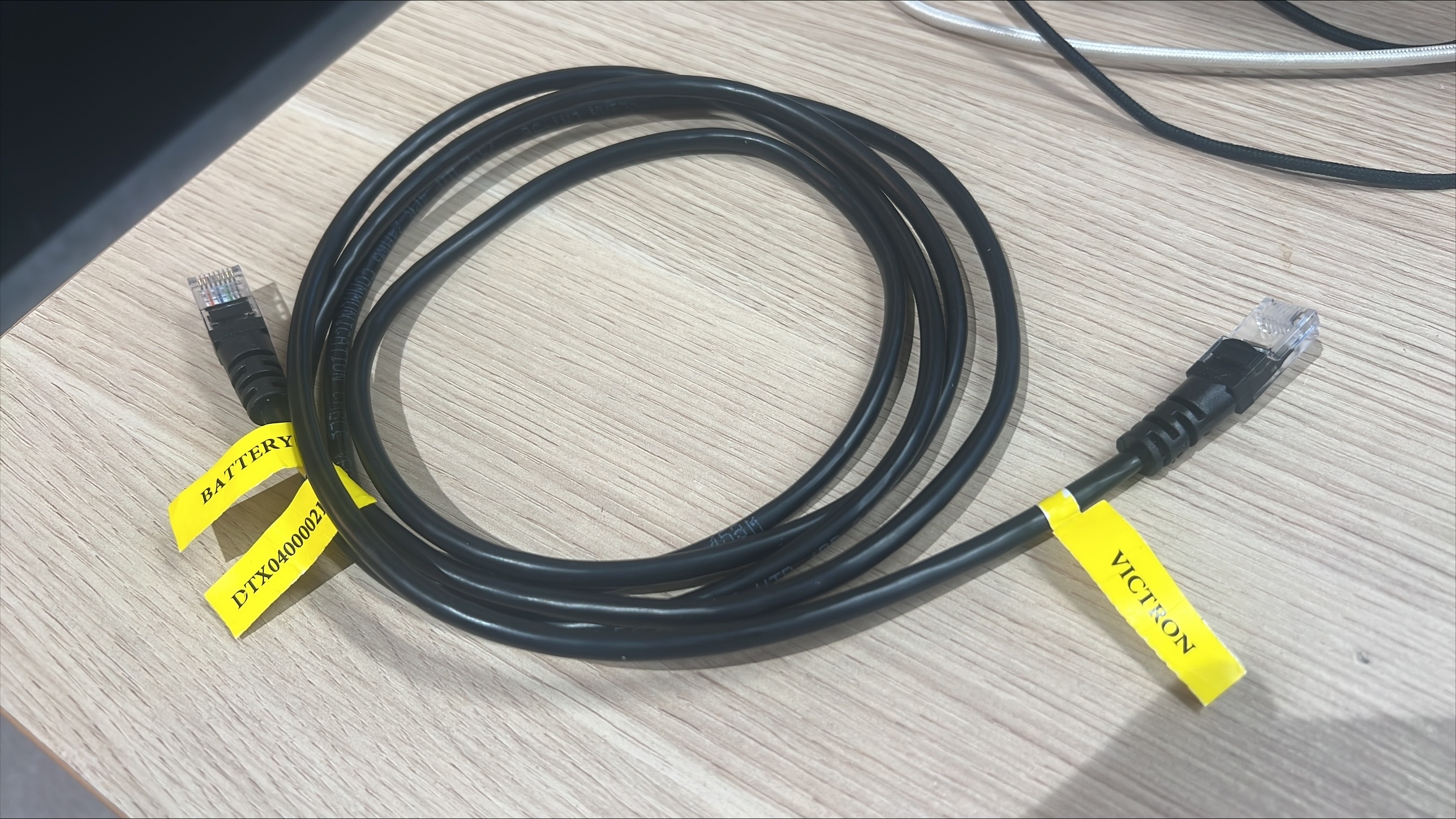

Le batterie sono dotate di 3 cavi, a seconda del tipo e della marca dell'inverter. In questo caso è necessario scegliere quelli con la scritta "VICTRON" sull'etichetta"INVERTER".



Per collegare questo cavo ci sono 2 opzioni:


Collegamento diretto tra inverter e batteria:

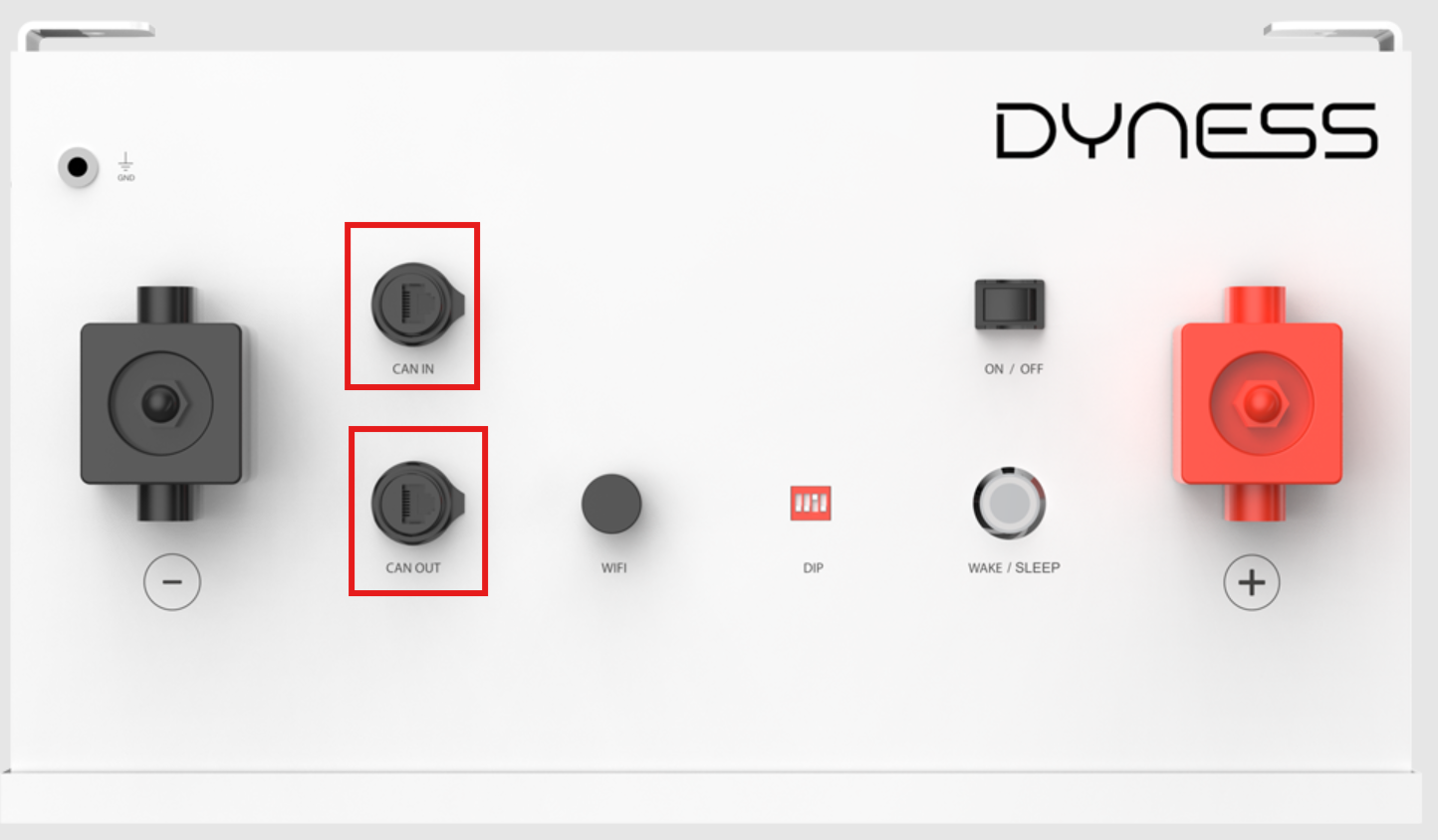

  • Sulla batteria, il cavo di comunicazione deve essere collegato alla porta CAN IN. Il lato del cavo da collegare è quello contrassegnato con"BATTERY". Se più batterie sono poste in parallelo, oltre al collegamento all'inverter, devono essere collegate tra loro tramite un cavo RJ45 (si tratta di un cavo più corto presente anche nelle batterie). Il collegamento si effettua tra il CAN OUT di una batteria e il CAN IN della successiva.


  • Sull'inverter, il cavo di comunicazione deve essere collegato alla porta ComSyncIn. Il lato del cavo da collegare è quello contrassegnato con"INVERTER".


Collegamento tramite il TBB-E4-MONITOR: si tratta di un accessorio obbligatorio e necessario quando si desidera immettere in rete la produzione solare in eccesso, in caso di parallelismo di inverter, collegamento trifase e accoppiamento AC (AC Coupling). Come opzione, funge anche da display per il monitoraggio locale.


  • Sulla batteria, il cavo di comunicazione deve essere collegato alla porta CAN IN. Il lato del cavo da collegare è quello contrassegnato con"BATTERY". Se sono installate più batterie in parallelo, oltre al collegamento all'inverter, devono essere collegate tra loro tramite un cavo RJ45 (anch'esso presente sulle batterie). Il collegamento avviene tra CAN OUT di una batteria e CAN IN della successiva.

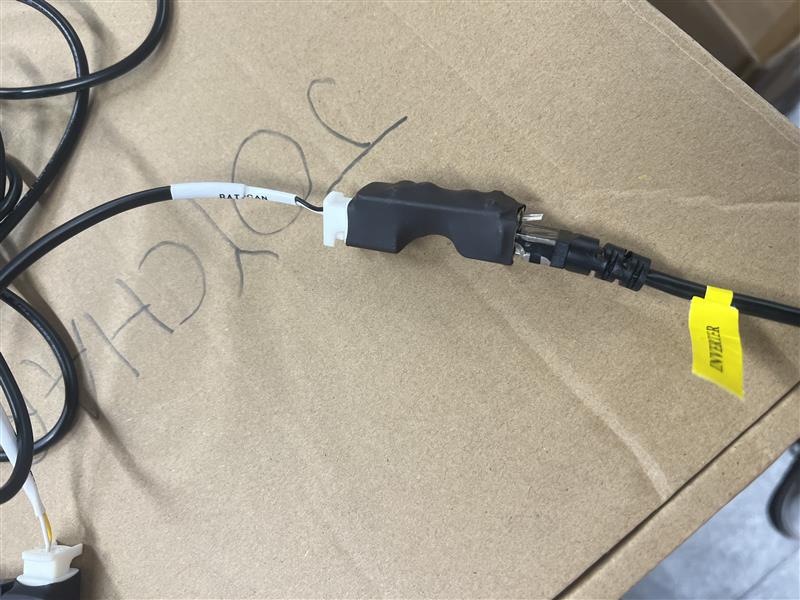

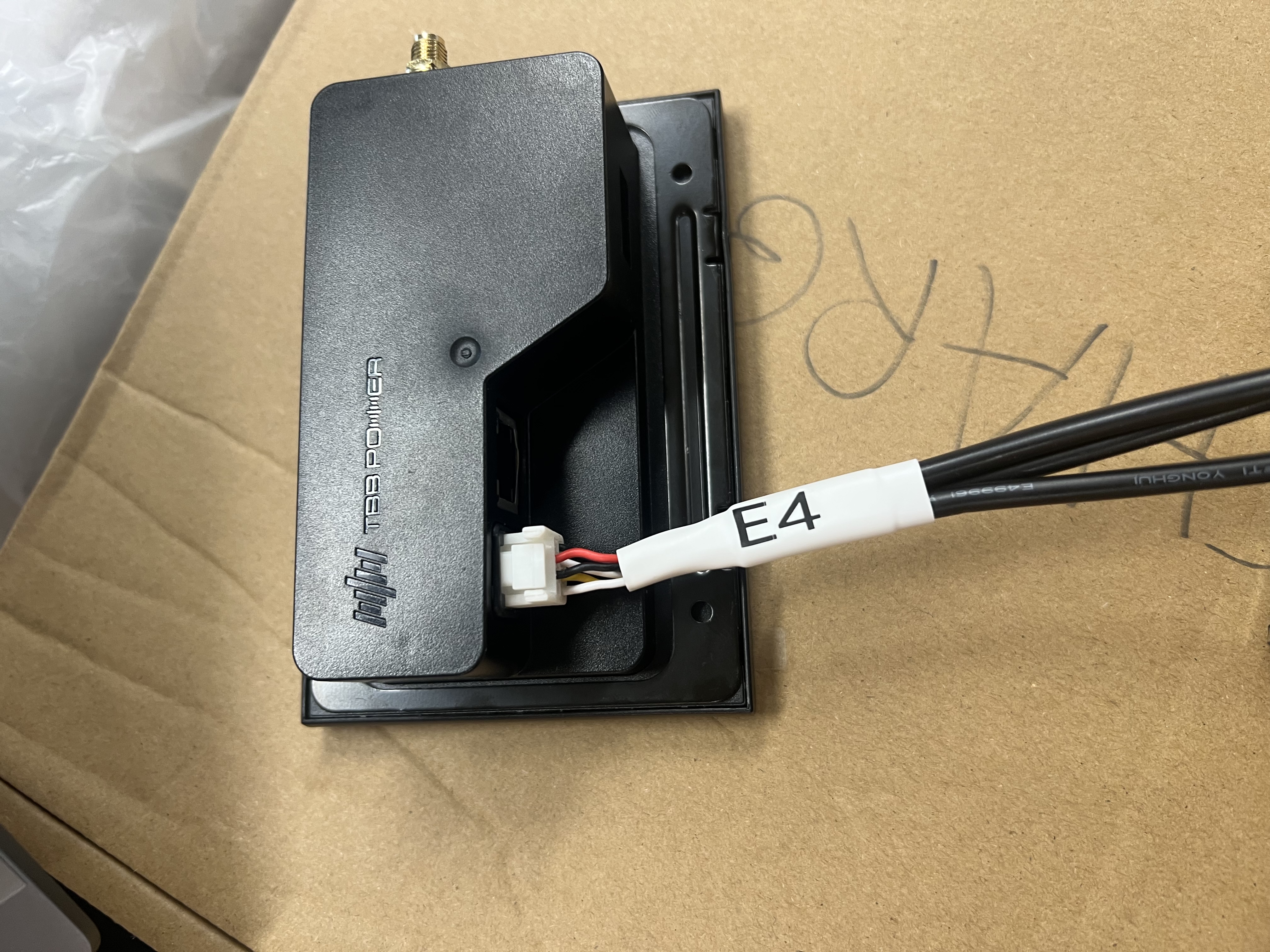

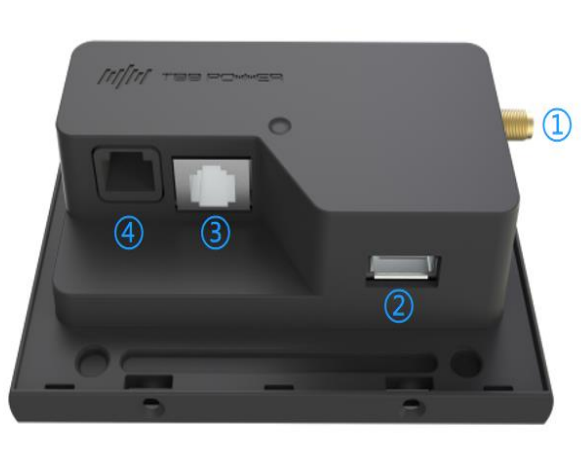

  • Nel monitor TBB-E4-MONITOR il cavo deve essere collegato alla porta nell'angolo in basso a sinistra (porta 4) tramite un adattatore su cui è scritto"E4" e"CAN-BAT" (incluso nel monitor). Il lato del cavo di comunicazione da collegare all'adattatore(CAN-BAT) è quello contrassegnato con "INVERTER".


  • Inoltre, il TBB-E4-MONITOR deve essere collegato all'inverter tramite un altro cavo RJ45. Questo cavo è incluso nel monitor. Il collegamento viene effettuato dalla porta RJ45 del TBB-E4-MONITOR(porta 3) alla porta ComMON dell'inverter stesso.


PASSO 3: AZIONAMENTO DEI DIP DELLE BATTERIE


Sulla parte anteriore delle batterie sono presenti degli scomparti che devono essere posizionati in modo diverso a seconda della marca dell'inverter e della quantità di batterie presenti. In questo caso:


Una singola batteria:


DIP 1,2,3,4 in posizione OFF.


Più batterie in parallelo: sia la batteria master (collegata direttamente all'inverter) che le slave con DIP 1,2,3,4 in posizione OFF.


PASSO 4: ACCENSIONE DELLE BATTERIE E DELL'INVERTER

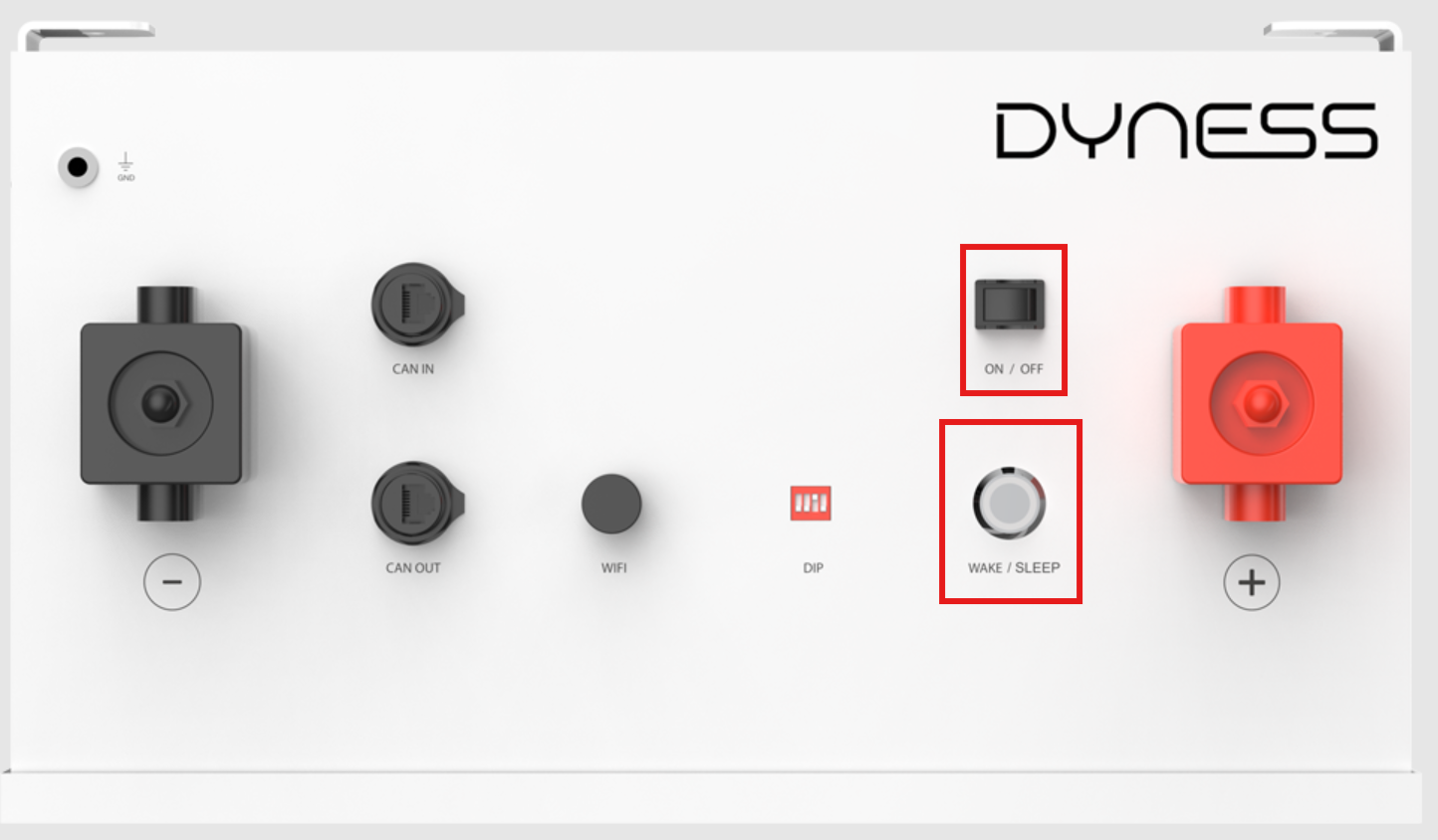

  • Per prima cosa, accendere le batterie. Girare l'interruttore ON/OFF (posizione ON). Quindi premere per 3 secondi il pulsante WAKE/SLEEP della batteria o della batteria master se ci sono più batterie. Le batterie slave si accenderanno automaticamente dopo qualche secondo.

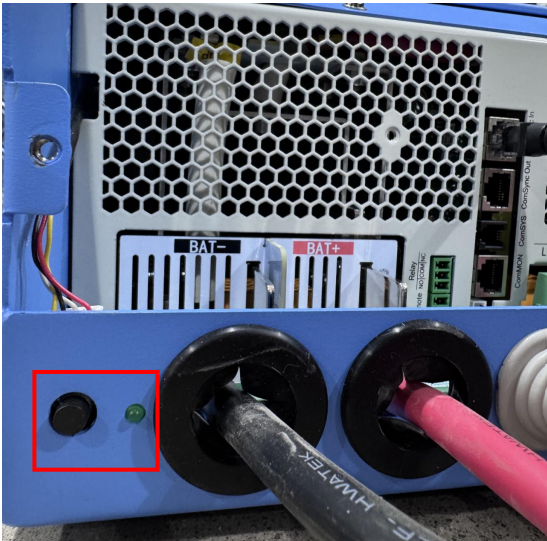

  • In secondo luogo, accendere l'inverter premendo per 3 secondi il pulsante nero in basso a sinistra dell'inverter.


PASSO 5: CONFIGURAZIONE DELL'INVERTER


Per il corretto funzionamento dell'ecosistema TBB + DYNESS è necessario effettuare una serie di regolazioni dei parametri dell'inverter. Questa impostazione può essere effettuata in diversi modi:


Utilizzando lo schermo LCD dell'inverter stesso.


Per impostazione predefinita, lo schermo LCD visualizza le informazioni relative alla batteria, alla rete, alla produzione solare e alla domanda di elettricità.


Per accedere alla configurazione , tenere premuto il tasto"ENTER". Con i pulsanti"UP" e"DOWN" è possibile navigare nel menu di configurazione.


Per modificare un parametro specifico, premere il tasto"ENTER" e modificarne il valore con i tasti"UP" e"DOWN". Per modificare alcuni parametri è necessario che l'inverter sia in modalità standby; in questo caso l'icona SETTING sullo schermo apparirà spenta.


Per confermare la modifica, è necessario premere nuovamente il pulsante"ENTER". Se la modifica è riuscita, l'icona"SUCCESSFUL" rimarrà accesa per 1 secondo. Se la modifica non è riuscita, l'icona"FAIL" rimarrà accesa per 1 secondo. Se si desidera annullare la modifica (ad esempio per errore), premere il tasto"ESC".



I parametri da modificare in presenza di un sistema TBB + DYNESS sono i seguenti:


  • Parametro 10 (tipo di batteria). Scegliere 6 (litio).
  • Parametro 20 (soglia di protezione SOC basso). Scegliere la percentuale minima di batteria. Si consiglia il 10-20%.
  • Parametro 21. (Corrente flottante). Quando la batteria al litio invia una corrente di carica di 0A (quando è carica al 100%), per impostazione predefinita la corrente di carica flottante è di 2A. Selezionando 0 (Disable), la carica flottante viene disattivata.
  • Parametro 35. (Corrente massima di carica CA). Selezionare la corrente di carica massima della batteria, in questo caso 140A.


Utilizzo del monitor TBB-E4


Per collegare correttamente il TBB-E4-MONITOR e visualizzare i dati, seguire la procedura descritta al punto 3. Per interagire con il TBB-E4-MONITOR, è sufficiente accendere l'inverter e attendere 10 secondi.


Si raccomanda di leggere le istruzioni per l'uso e il manuale di primo utilizzo, disponibili sul sito web di Visiotech.

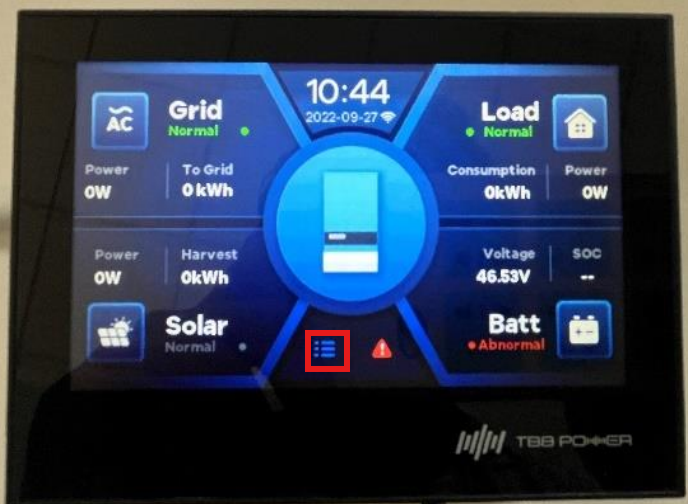

Per impostazione predefinita, il display del TBB-E4-MONITOR mostra le informazioni relative alla batteria, alla rete, alla produzione solare e alla richiesta di elettricità. Per modificare i parametri è necessario fare clic sull'icona contornata in rosso rosso (SISTEMA) e all'interno di questa scegliere GENERAL SETTINGS.



I parametri che devono essere modificati in presenza di un sistema TBB + DYNESS sono i seguenti e si modificano tutti all'interno di General Setting alla voce Battery settings.


  • Tipo di batteria: in Battery Type scegliere l'opzione Lithium Battery.
  • Soglia di protezione da basso SOC. Scegliere la percentuale minima di batteria, in Low SOC Disconnect. Si consiglia il 10-20%.
  • Corrente di mantenimento: quando la batteria al litio invia una corrente di carica di 0 A (quando è carica al 100%), per impostazione predefinita, la corrente di carica di mantenimento è di 2 A. Selezionare Disable per disattivare la carica di mantenimento.
  • Corrente massima di carica AC. Selezionare la corrente di carica massima della batteria, ovvero Max Charging Current (in questo caso è 140A)

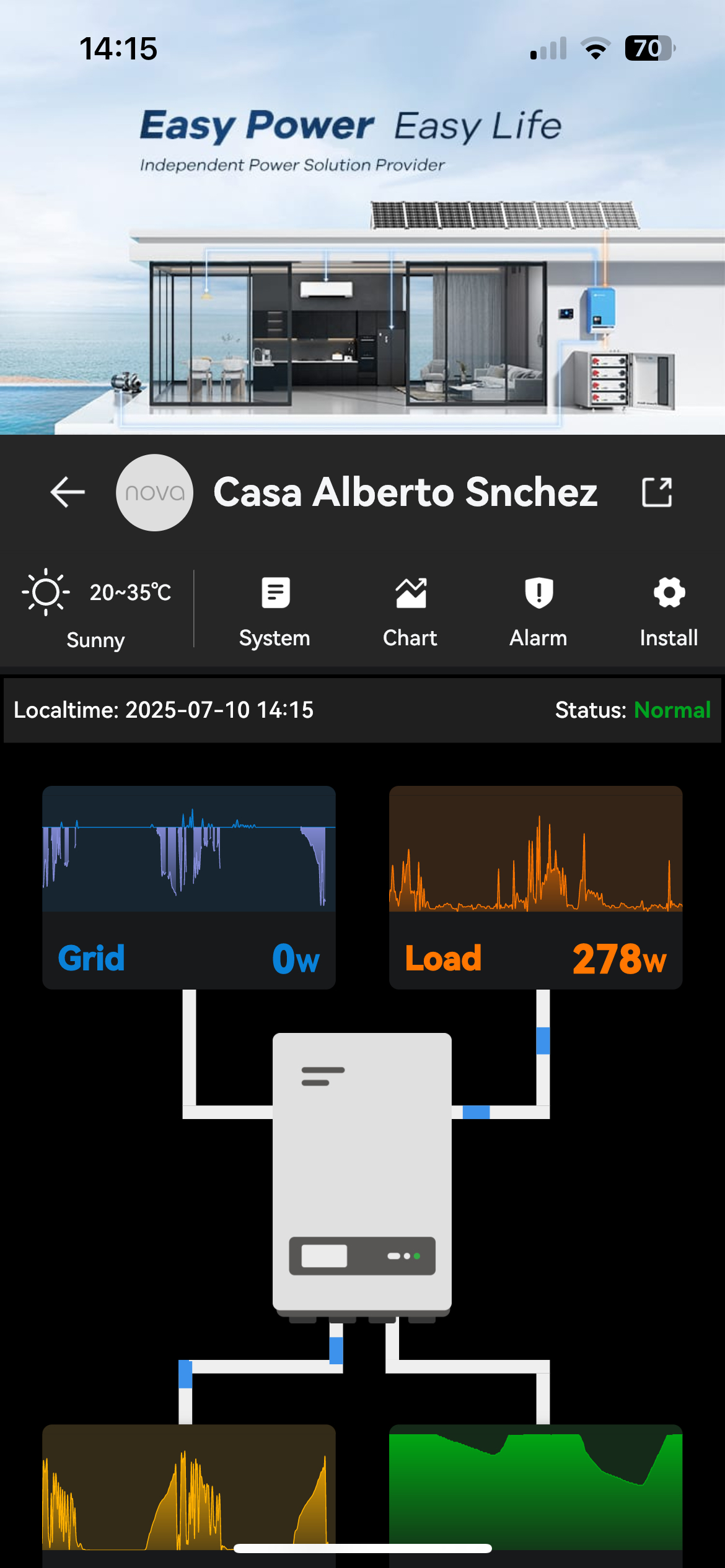

Utilizzo dell'applicazione TBB NOVA tramite Bluetooth o WiFi.


In questo caso è necessario aver collegato il TBB-E4-MONITOR o l'accessorio Kinergy WiFi, ovvero l'antenna fornita con tutti gli inverter. In entrambi i casi sono collegati alla porta ComMON dell'inverter.


Le impostazioni, tramite l'App, possono essere modificate sia localmente sia una volta che l'impianto è collegato al cloud. Oltre a effettuare le impostazioni, si consiglia vivamente di collegare il sistema al cloud TBB. Oltre alla possibilità di monitorare da remoto in tempo reale, offre un anno di garanzia in più.

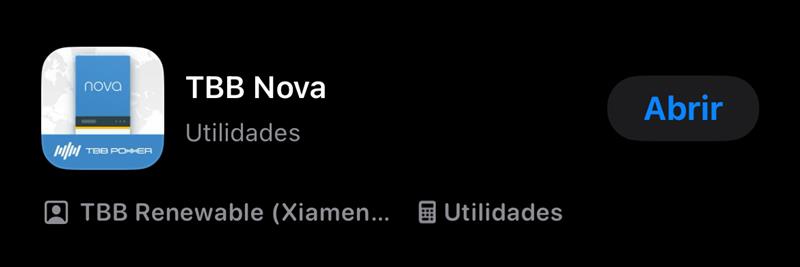

La prima cosa da fare è scaricare l'app TBB NOVA, disponibile sia su iOS che su Android.

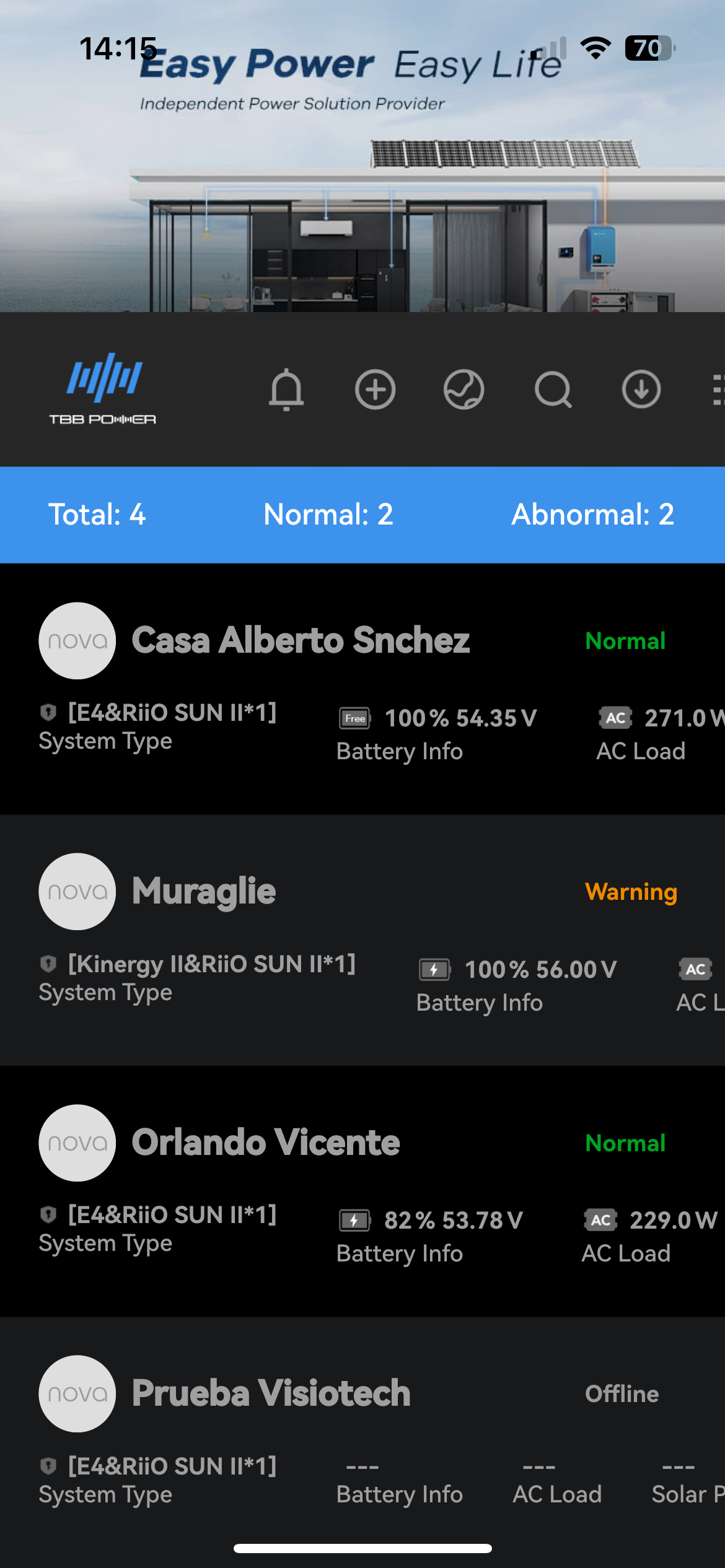

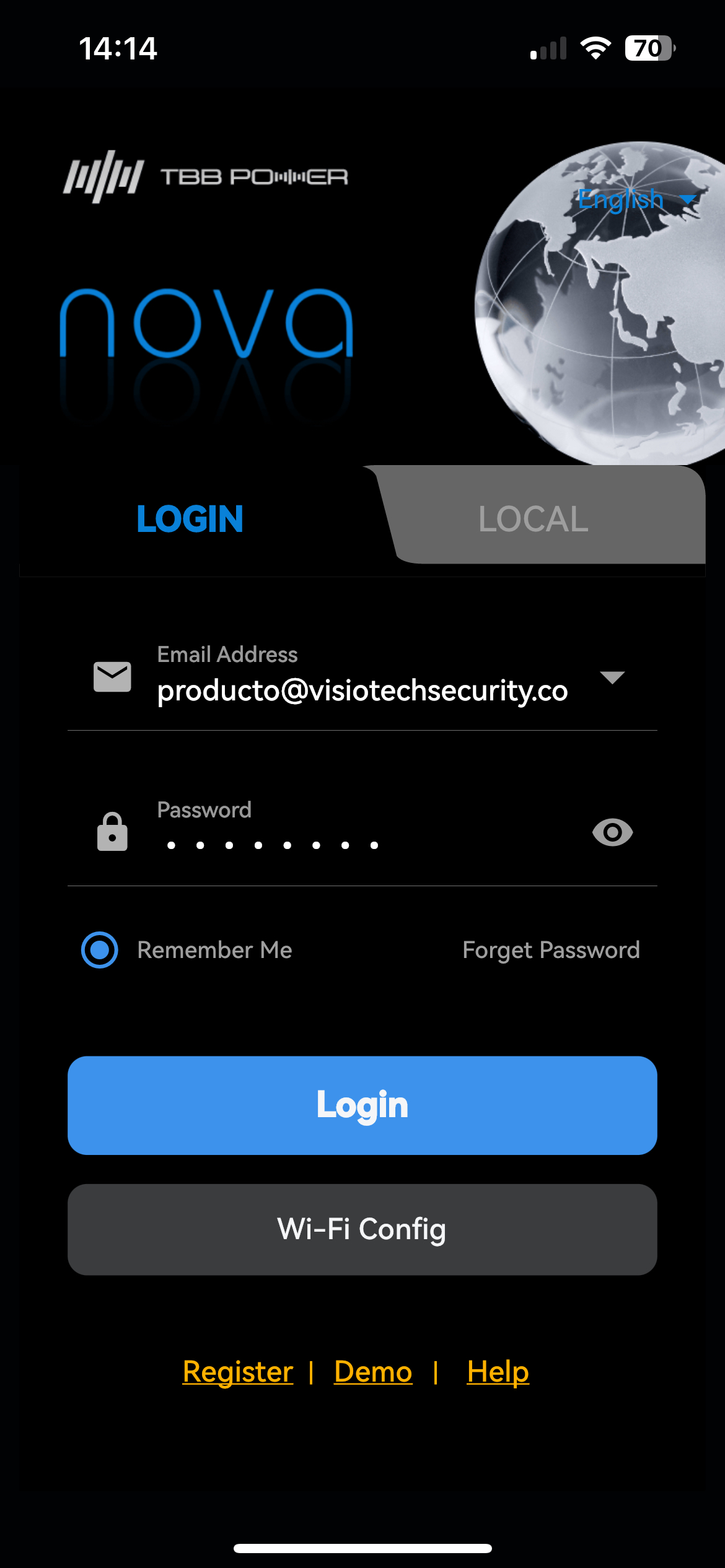

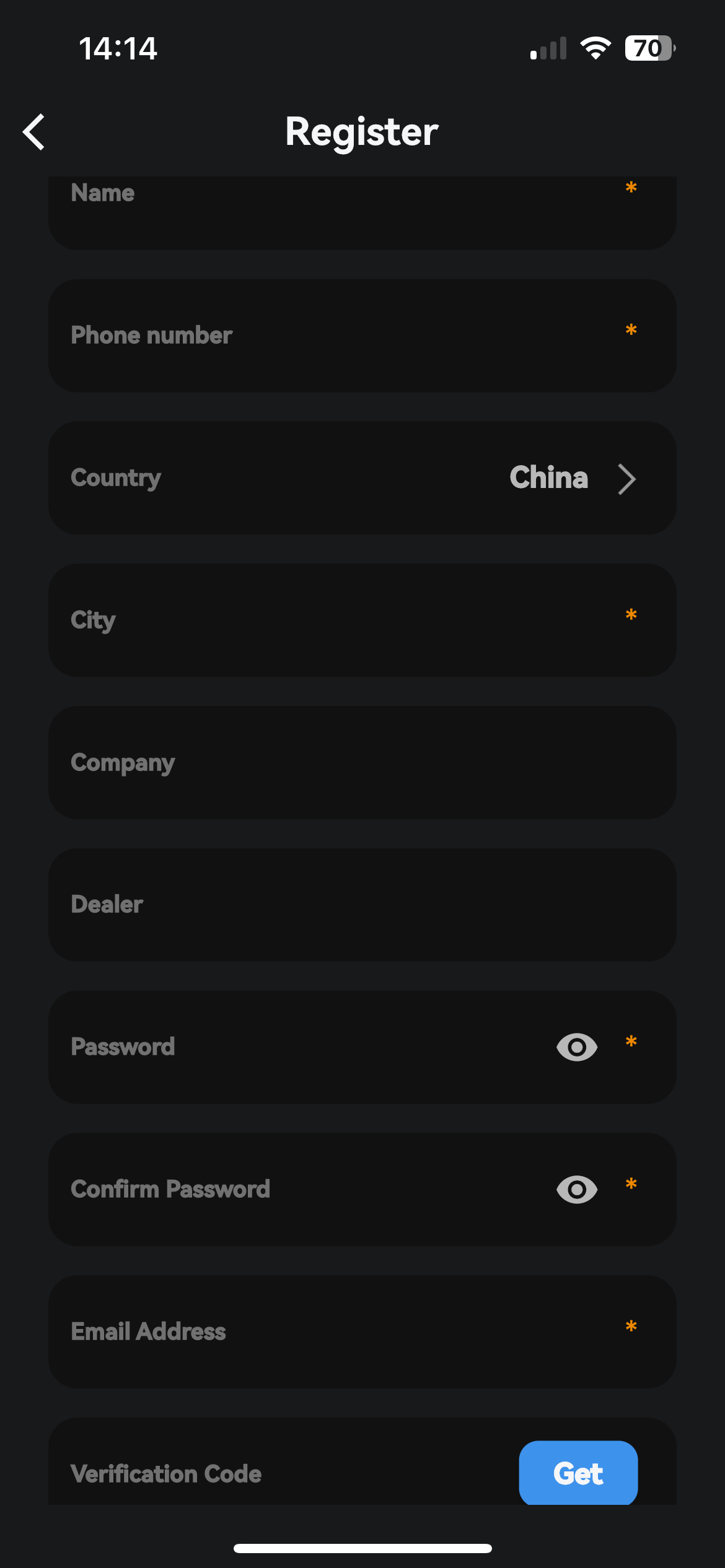

Se si desidera connettersi al cloud, è necessario registrarsi (nome utente, cellulare, paese, città, password e account e-mail richiesti), aggiungere il codice di verifica che viene inviato all'e-mail, andare su LOGIN e quindi aggiungere l'impianto tramite QR o S/N (dal Kinergy WiFi o dal TBB-E4-MONITOR).

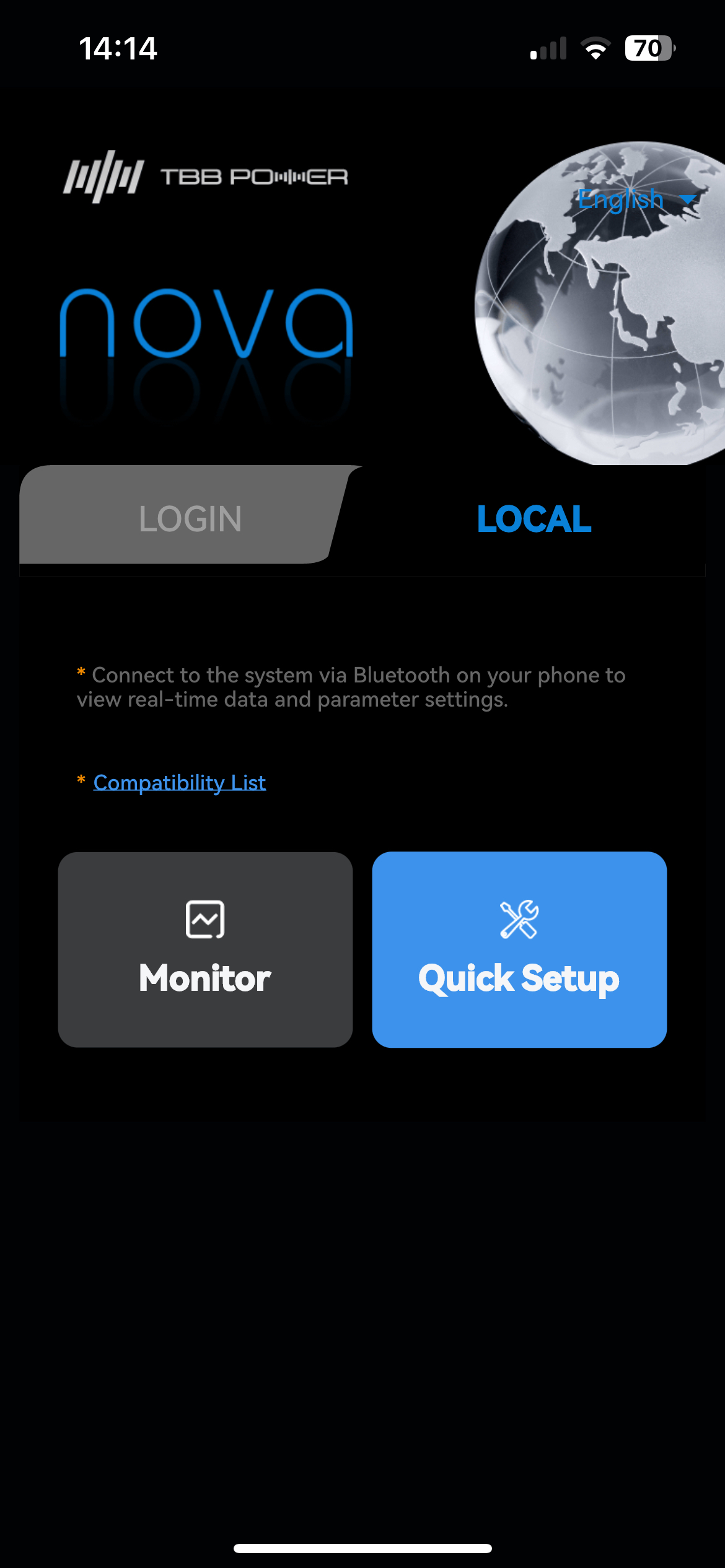

Se non si desidera connettersi al cloud, andare su LOCAL e andare su Quick Setup.

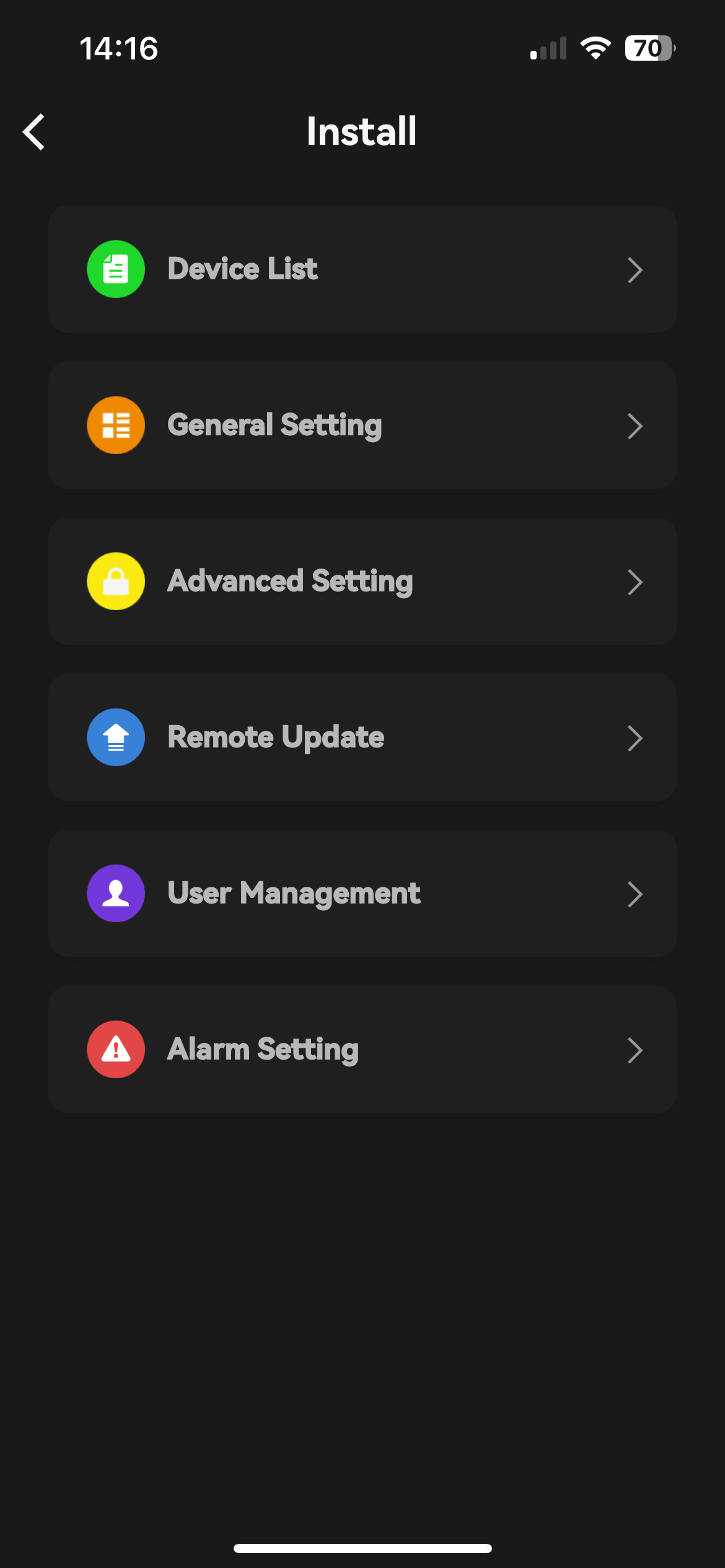

All'interno dell'App, nell'interfaccia, appaiono una serie di installazioni, tra cui quella su cui si desidera effettuare le impostazioni. Fare clic su di essa e poi su INSTALL.

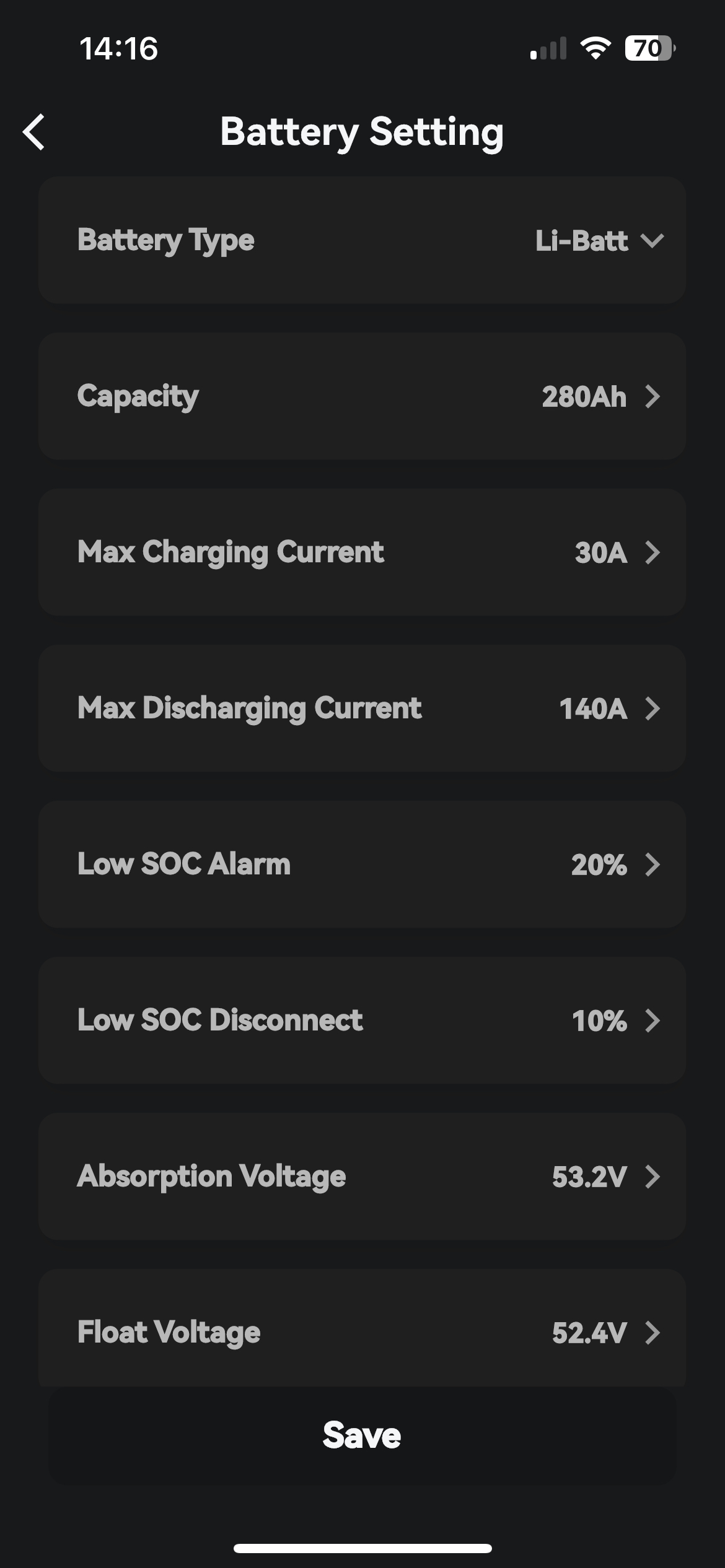

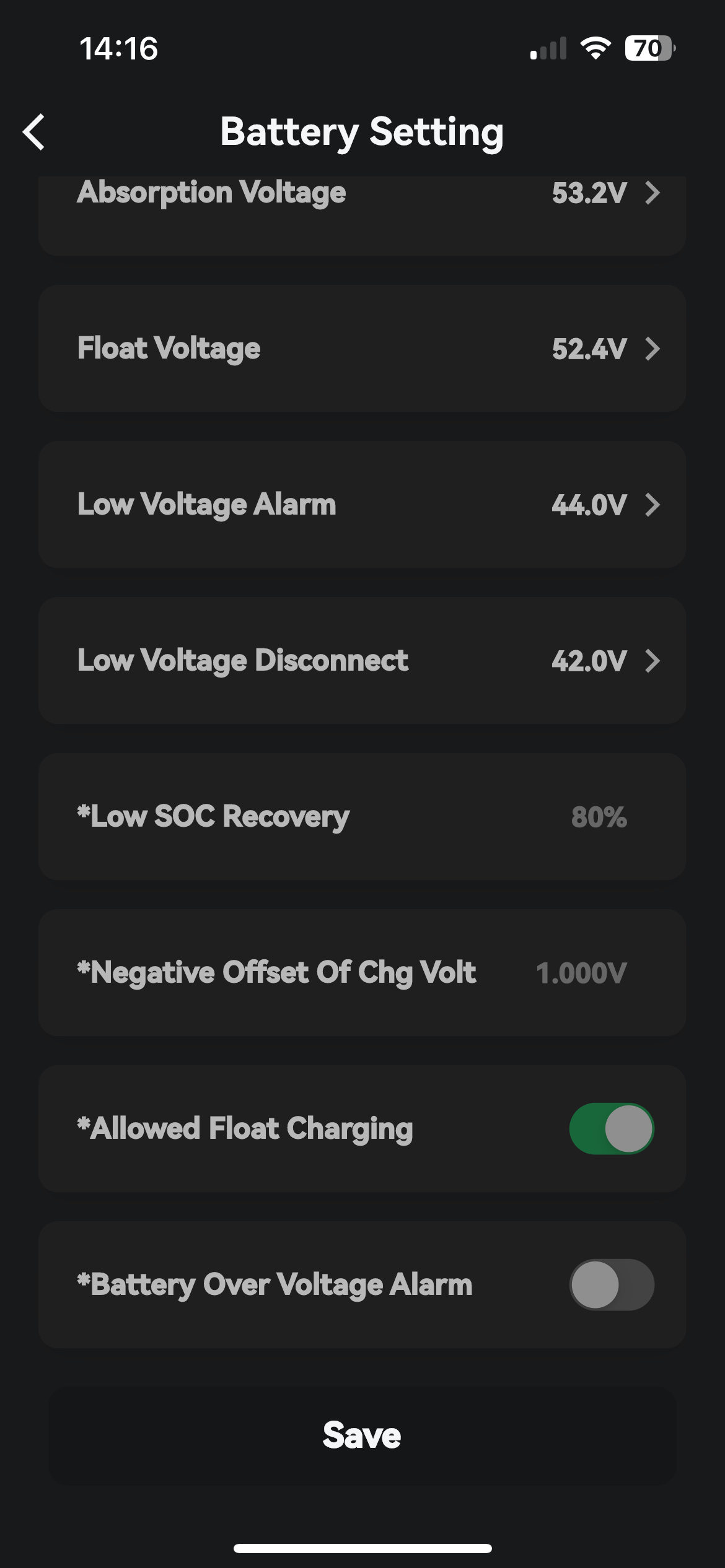

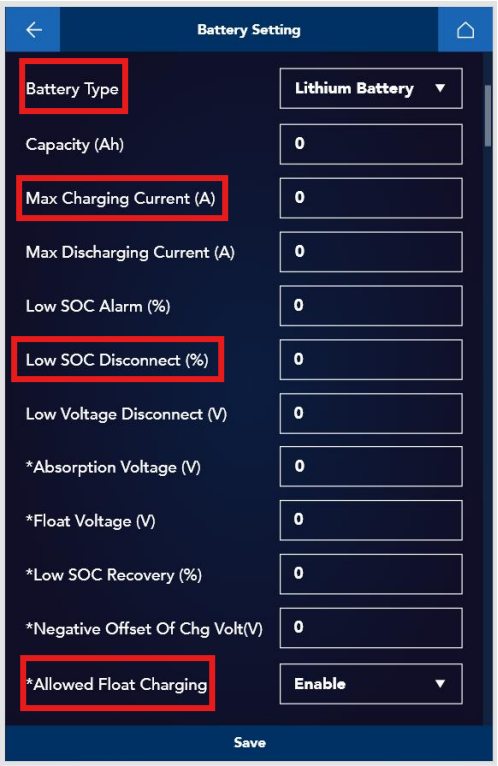

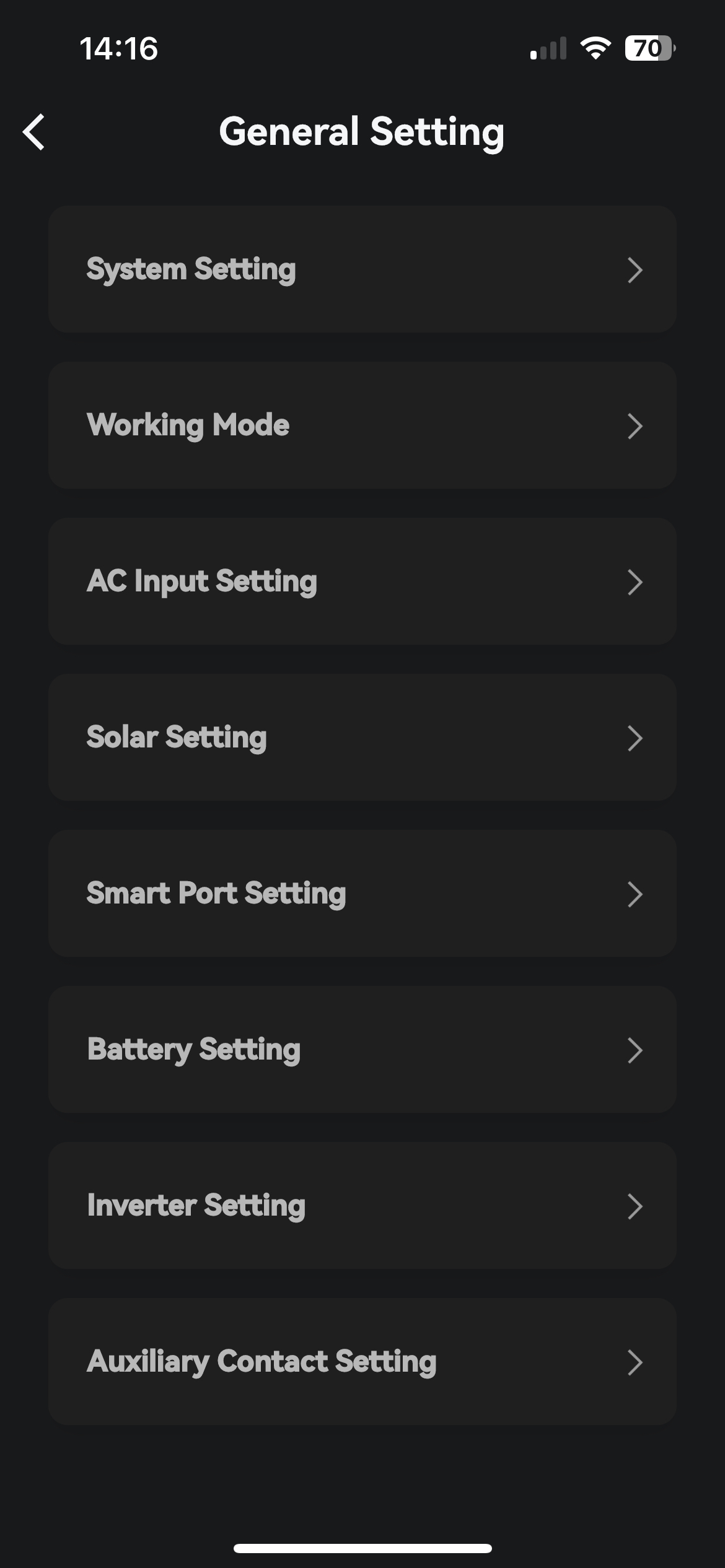

Scegliere quindi GENERAL SETTING e BATTERY SETTINGS. In BATTERY SETTING, modificare i parametri necessari:


  • Tipo di batteria: selezionare l'opzione Lithium Battery (Batteria al litio) in Battery Type (Tipo di batteria).
  • Soglia di protezione da basso SOC. Scegliere la percentuale minima di batteria, in Low SOC Disconnect. Si consiglia il 10-20%.
  • Corrente di mantenimento: quando la batteria al litio invia una corrente di carica di 0 A (quando è carica al 100%), per impostazione predefinita, la corrente di carica di mantenimento è di 2 A. Selezionare Disable per disattivare la carica di mantenimento.
  • Corrente massima di carica AC. Selezionare la corrente di carica massima della batteria, che è Max Charging Current (in questo caso è 140A)
