Note :
Ce tutoriel est réalisé avec le modèle et le firmware :
SF-VIMOD-CAM-IP version V2.2.45 build 210519SF-VIDISP05-10WIP-A
version V2.1.22 build 210708SF-VIDISP-MASTER-IP
version V1.0.30 build 210602SF-VIDISP01-7WIP
version V2.1.20 build 210519

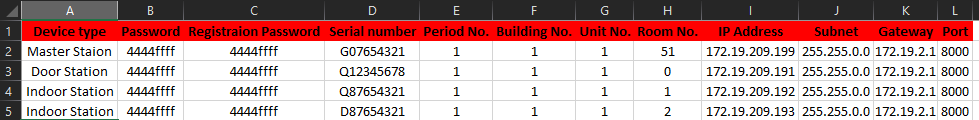

Activez et définissez les adresses IP de tous les appareils :
Pour ce test, il a été utilisé :
1 SF-VIMOD-CAM-IP avec le module SF-VIMOD-KEY61
SF-VIDISP05-10WIP-A1
SF-VIDISP01-7WIP1
SF-VIDISP-MASTER-IP
La Master Station doit être configurée via le navigateur Web et un identifiant, le 51 par défaut, doit être défini.
D'abord :
- Ajouter la Master Station au SCC (Safire Control Centrer)
- Ouvrez Internet Explorer.
- Utiliser l'adresse IP de la Master Station

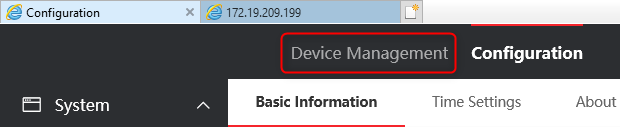

- Connectez-vous et allez dans Gestion des dispositifs

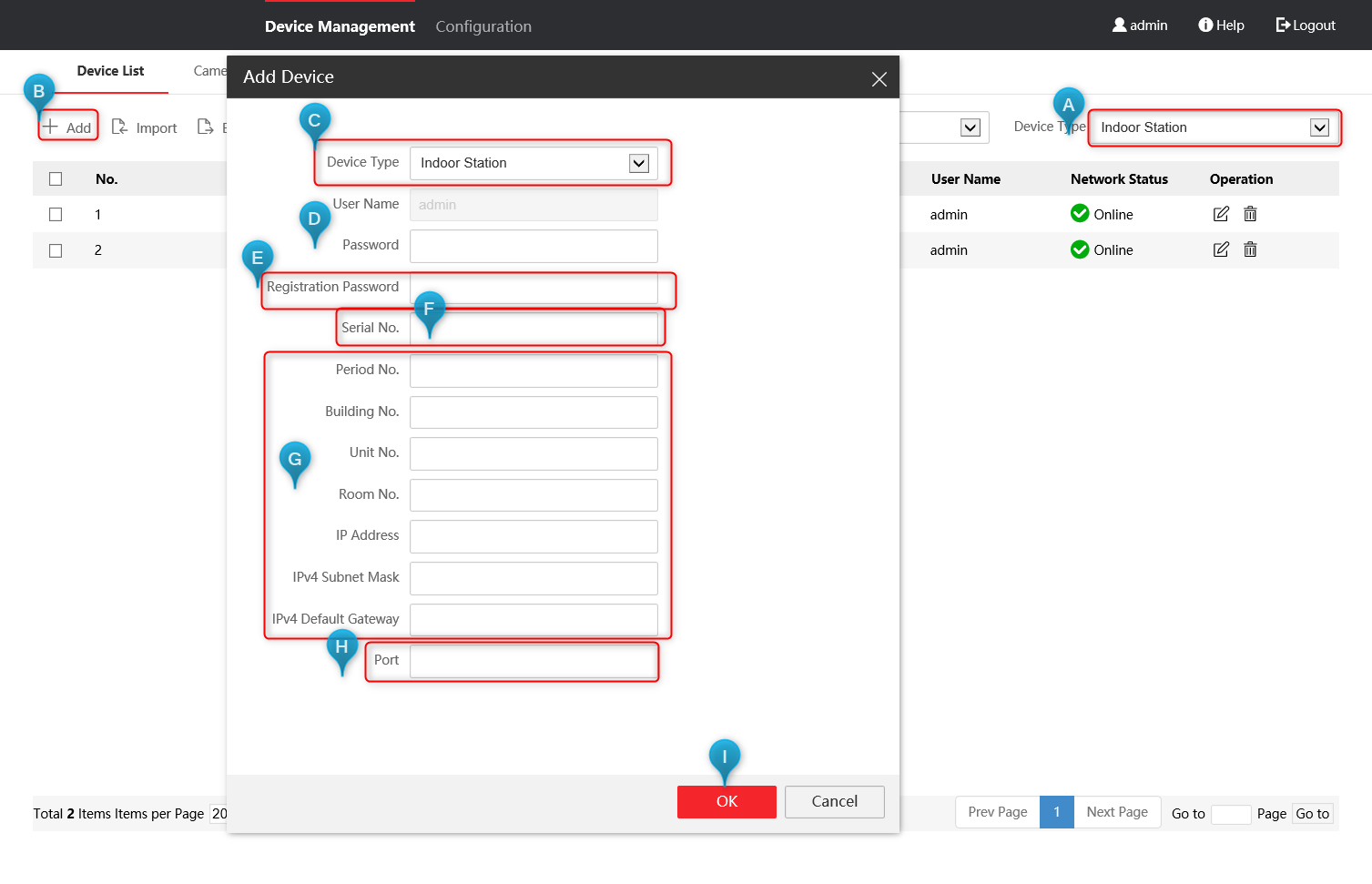

Ajoutez les appareils via la gestion des appareils sur la station maître :
Moniteur :
- A Sélectionnez le type d'appareil (pour la vue d'ensemble)
- B Cliquez sur Ajouter et une nouvelle fenêtre apparaîtra
- C Sélectionnez le bon type de dispositif
- Station intérieure (le moniteur (SF-VIDISP****)
- D Saisissez le mot de passe de l'appareil
- E Le mot de passe d'enregistrement ne doit pas nécessairement être le même (plus facile pour les tests)
- Mot de passe d'enregistrement =Le mot de passe d'enregistrement de la station intérieure, de la station extérieure et de la station de porte communicante
- F Le numéro de série qui se trouve sur l'étiquette de l'appareil
- G Remplissez le reste des champs
- H Le port par défaut est 8000
- I OK
- dans un premier temps, l'appareil apparaîtra hors ligne, ce qui est normal ; dans certains cas, il faudra quelques minutes pour qu'il se mette en ligne

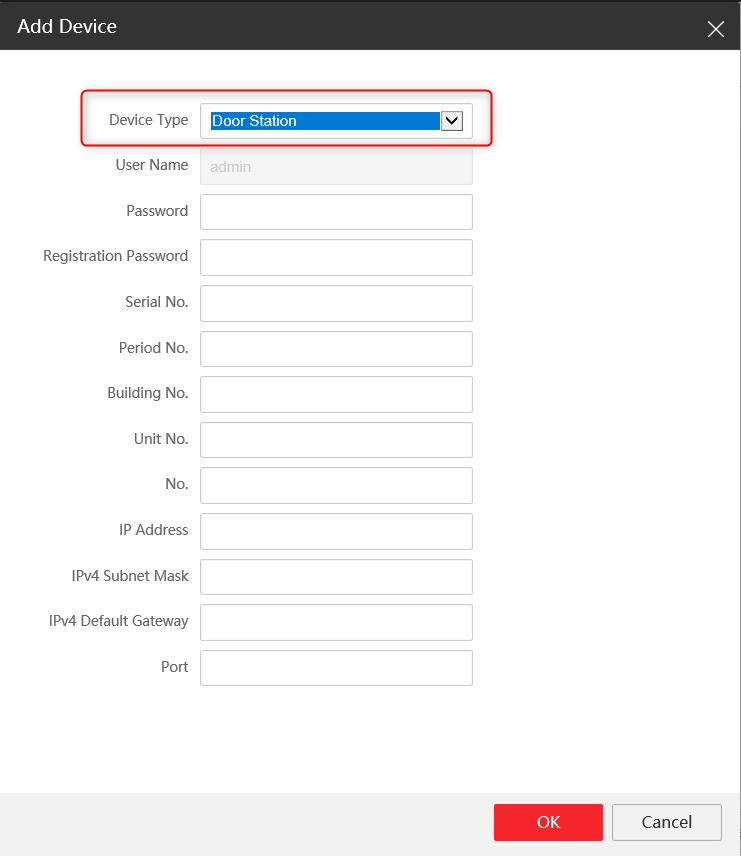

La platine :
- Sélectionnez le modèle de dispositif : Station de porte pour unité extérieure (SF-VIMOD-CAM-****)
- Assurez-vous que la "station de porte" est sélectionnée. ("Door station)

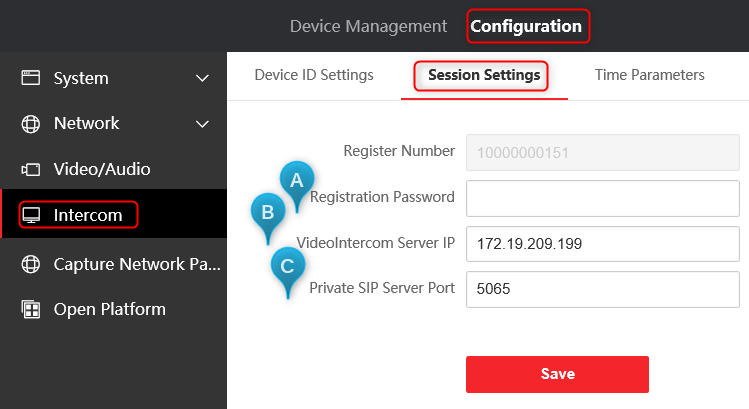

Configuration de la session
Dans la station maître, il est important d'enregistrer le mot de passe d'enregistrement correct et l'adresse IP du serveur.
- Aller aux paramètres de configuration
- Sélectionnez Intercom
- Paramètres de la session
- A Entrez le mot de passe d'enregistrement
- B Adresse IP du serveur vidéophonique (c'est la même adresse IP que celle du poste maître)
- C Port du serveur SIP Port : 5065
- Cliquez sur Enregistrer "Sauvegardez"
La plaque principale :
- Ajouter la plaque extérieure au SCC
- Ouvrez la page de configuration de la station extérieure

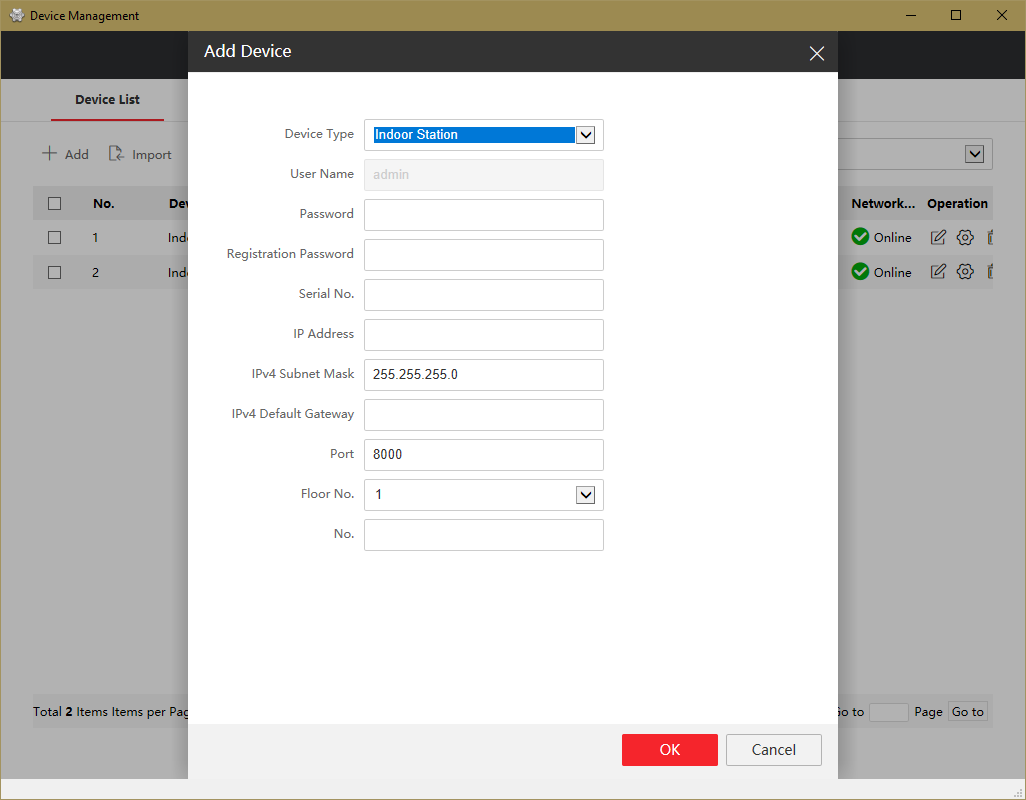

- Ajoutez les appareils à cet appareil également par le biais de la gestion des appareils tout comme la station maître (il n'est pas nécessaire d'ajouter la station maître. Lorsqu'il y a plus d'une station extérieure, elles sont ajoutées à la station extérieure maître et le type de station de porte secondaire est sélectionné
- Remplissez les champs comme dans la station maître

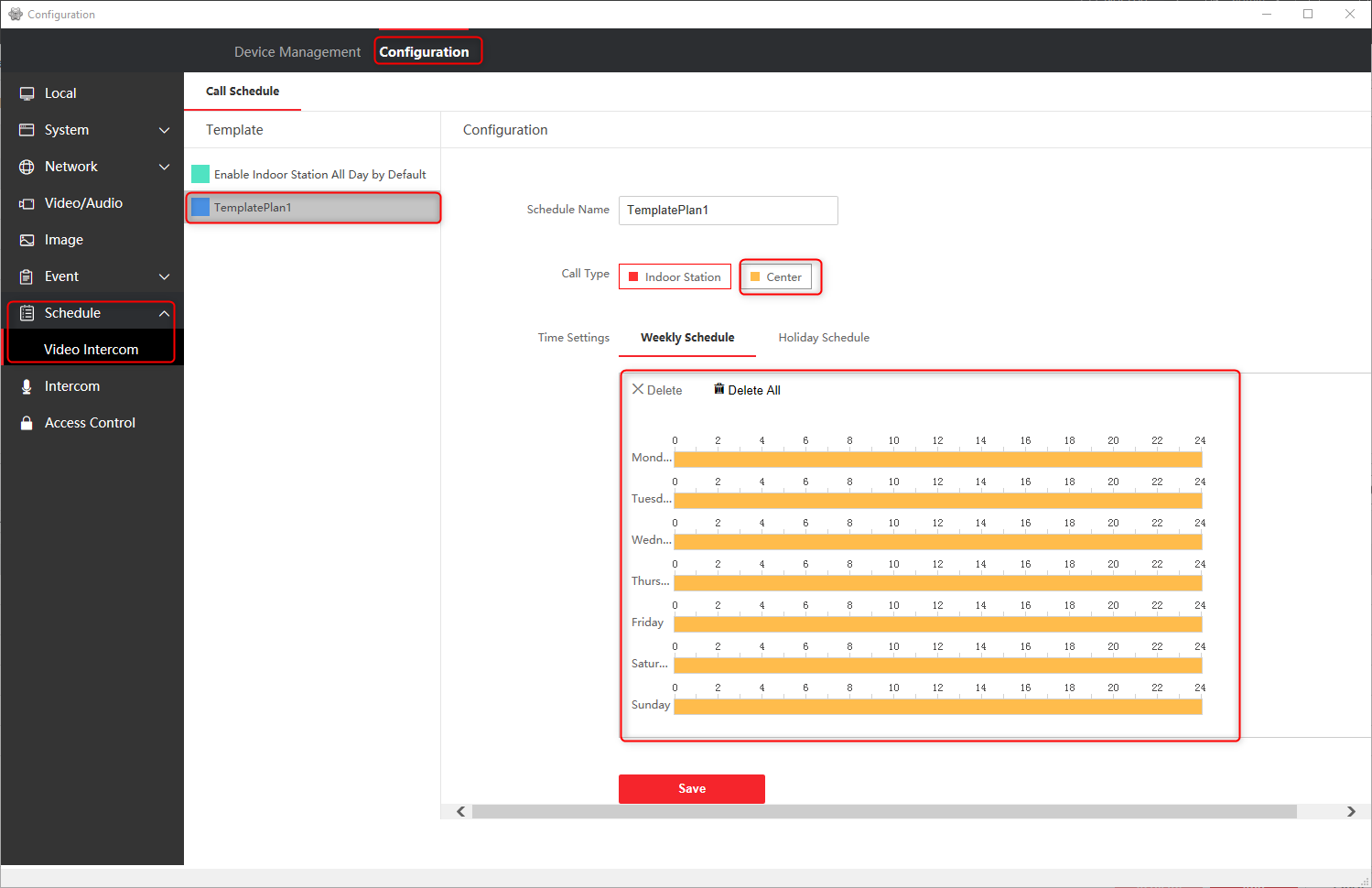

Modifiez le calendrier :
- Retour à la configuration de la station extérieure
- Sélectionnez l'horaire
- Créer le plan des horaires d'appel pour la station maître
- Puis sauvegarder

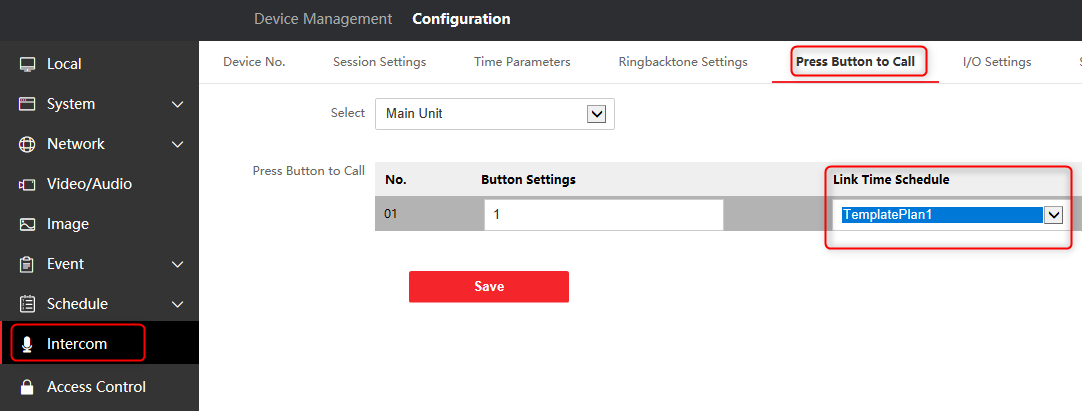

Configuration des boutons d'appel :
- Aller à Intercom
- Cliquez sur le bouton à appeler ("Appuyez sur le bouton pour appeler")
- Pour le premier bouton d'appel vers la station principale, sélectionnez Template1 (ou celui que vous venez de créer)
- Sauvez

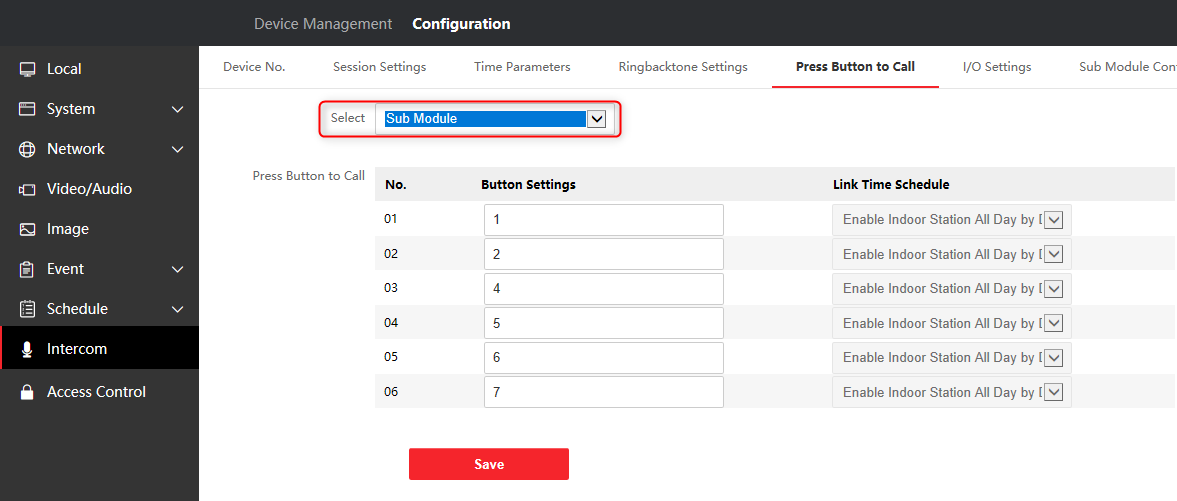

- Lorsque vous utilisez le sous-module SF-VIMOD-KEY6
- Sélectionnez le "Submodule" et éditez le numéro des plats (" ")Sous-module")
Enfin :

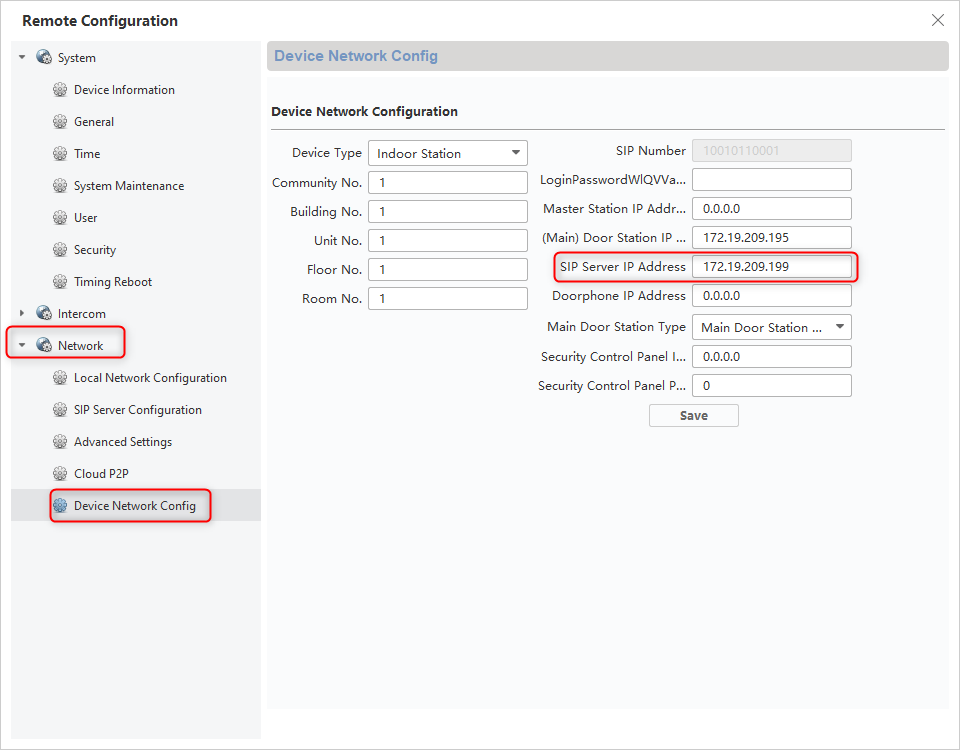

Ajoutez l'adresse IP du serveur SIP (la station principale est également le serveur SIP)
- Via le SCC, ouvrez la page de configuration du moniteur
- Allez dans Réseau et sélectionnez Paramètres réseau du périphérique
- Entrez l'adresse IP du serveur SIP (il s'agit de l'adresse IP de la station maître)
