CONSEIL : Vérifiez toujours si votre version du Safire Control Center est la plus récente.
Nous recommandons également de toujours mettre à jour les firmwares du portier vidéo avant d'effectuer la configuration initiale.
Les étapes nécessaires pour configurer le module SAFIRE SF-VIMOD-KEY6 sont les suivantes.

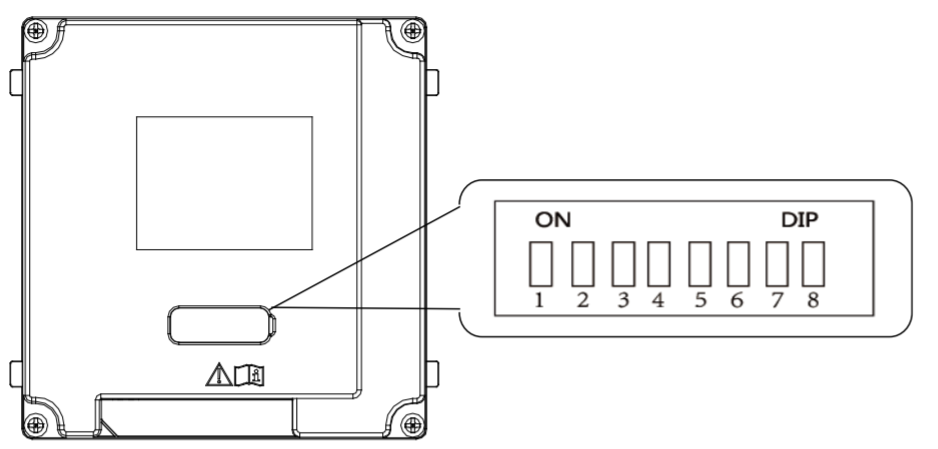

Avant l'installation, la première chose à faire est de configurer l'adresse binaire du module, en accédant à l'arrière du dispositif. Pour ce faire, il suffit de retirer le caoutchouc qui protège le Dip Switch.
1- Retirez le caoutchouc de l'arrière de l'appareil
2- Réglez l'adresse du module selon les règles DIP et installez le couvercle en caoutchouc à l'arrière.
Les chiffres 1, 2, 3, 4 sont utilisés pour coder l'adresse du module ; les chiffres 5, 6, 7 sont réservés ; le chiffre 8 est une résistance (120Ω) si elle est définie comme activée.
L'adresse du module est comprise entre 1 et 8. Le numéro doit être unique pour les modules connectés à la même unité principale de portier vidéo.

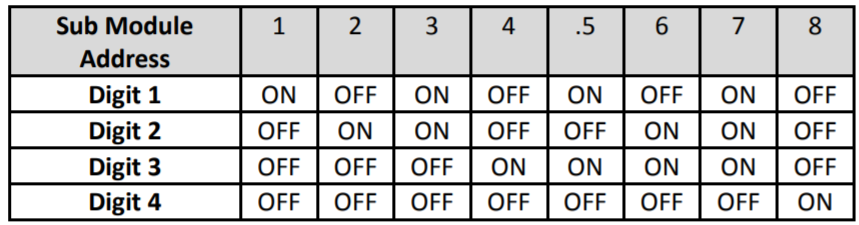

L'adresse du module et l'état du commutateur correspondant sont indiqués ci-dessous.
Une fois le dispositif installé et l'adresse du Dip Switch réglée, nous allons procéder à la configuration dans le logiciel SAFIRE CONTROL CENTER.

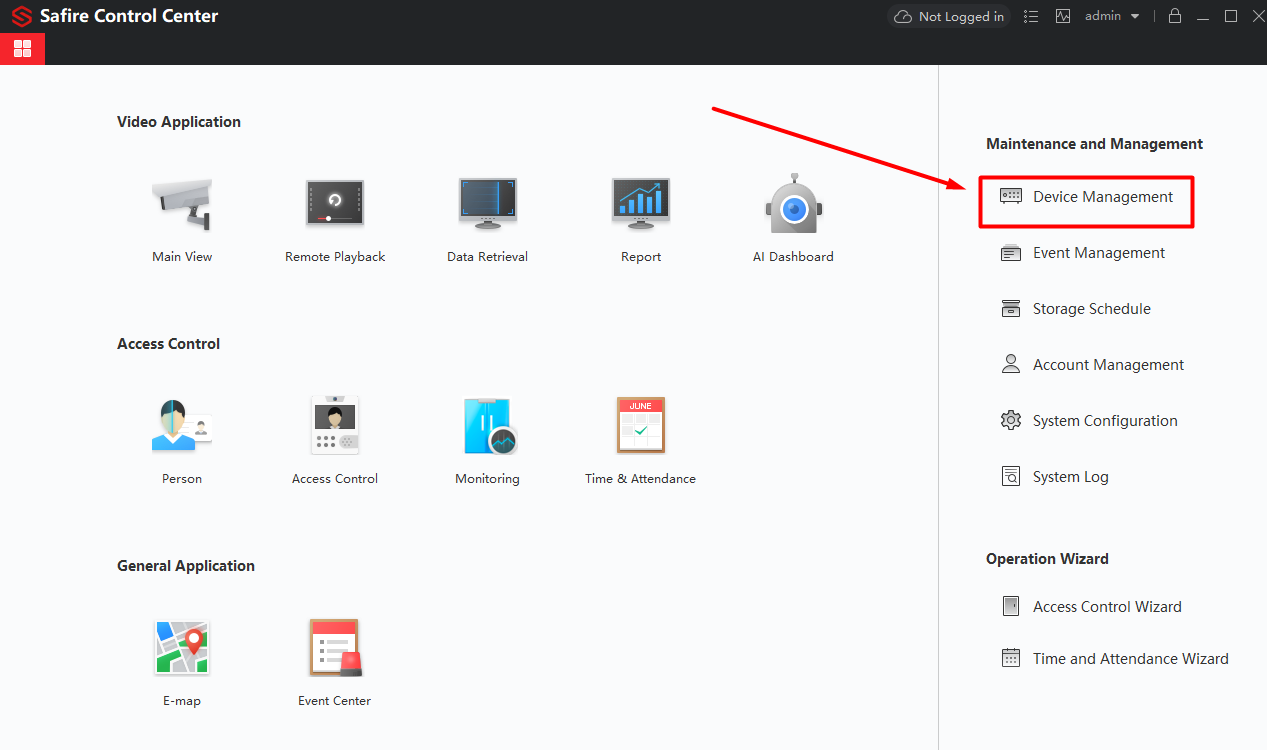

Ouvrez le logiciel et choisissez l'option"GESTION DES DISPOSITIFS"

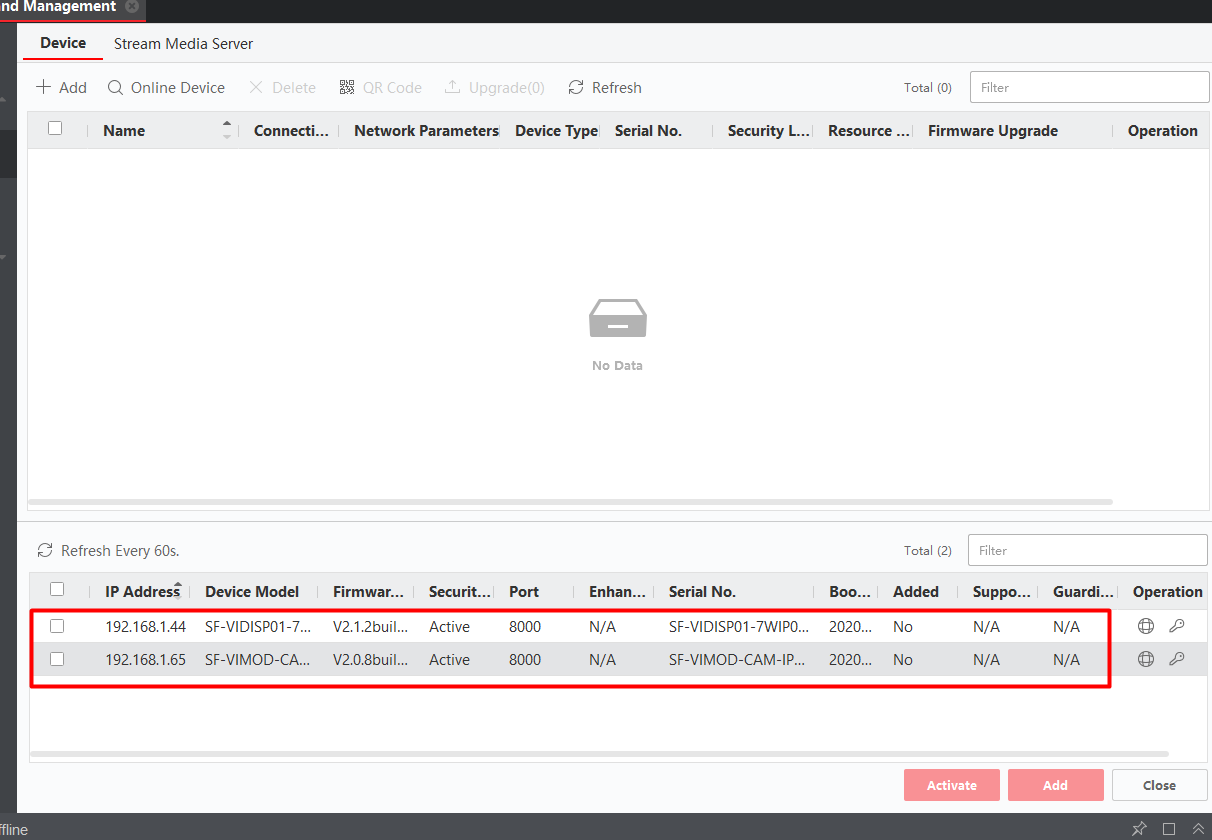

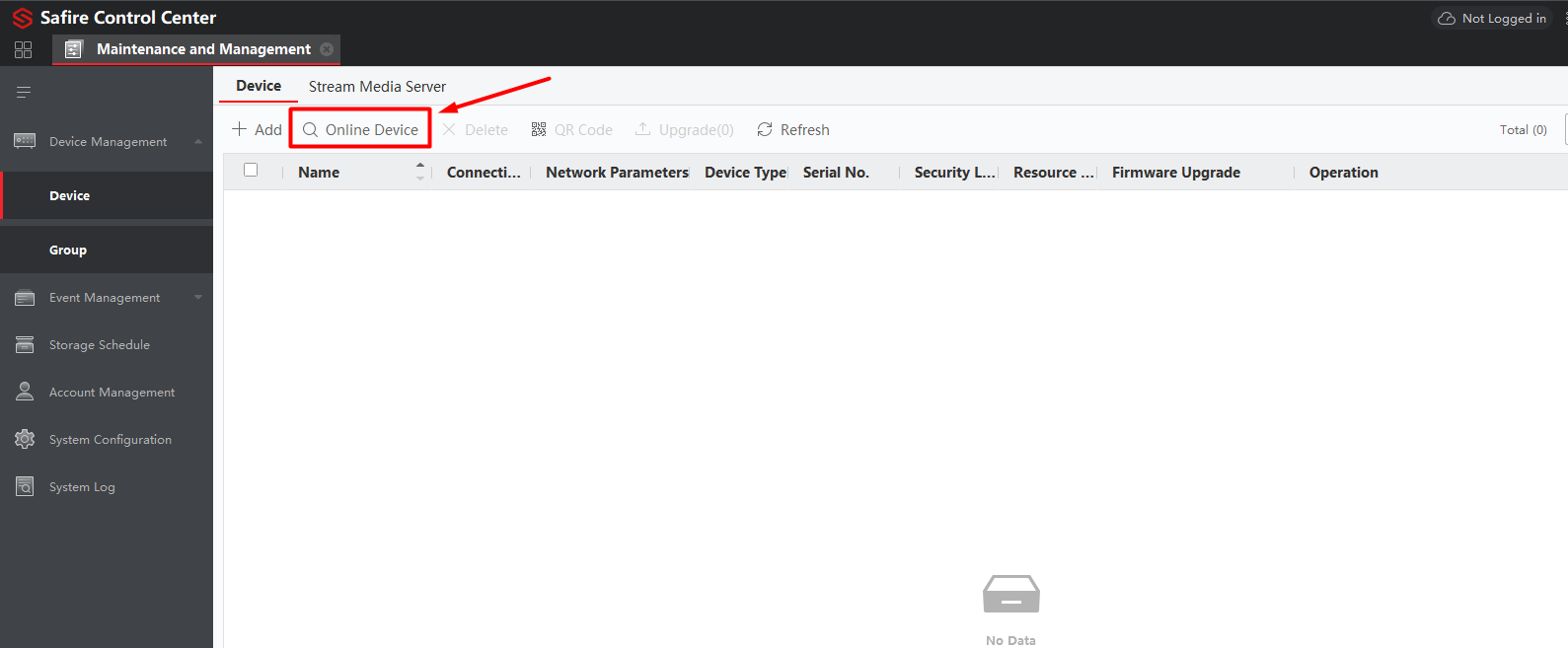

Une fois dans le nouveau menu, nous n'aurons pas encore de dispositif en vue ; pour cela, cliquez sur"DISPOSITIFS EN LIGNE"
Nous verrons un nouveau menu en bas et nous aurons tous les dispositifs EN LIGNE, nous devons les choisir un par un et les ajouter au logiciel.

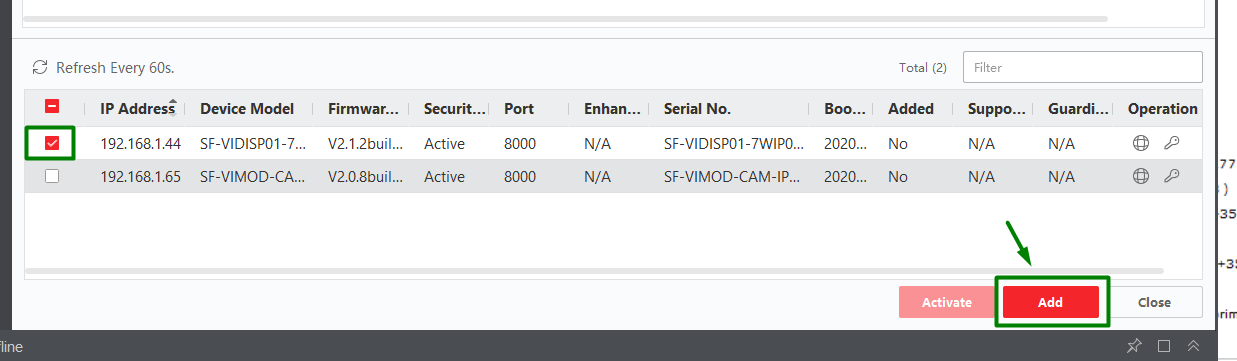

Pour ajouter les appareils au logiciel, sélectionnez d'abord l'UNITE EXTERNE par exemple et cliquez sur"ADD"

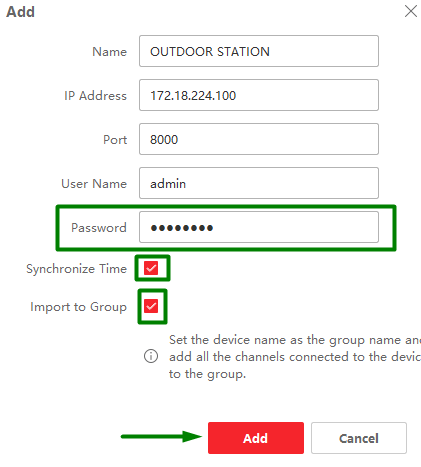

Dans la nouvelle fenêtre, nous mettrons un nom pour l'appareil et le mot de passe que nous avons utilisé lors de l'activation. Cochez ensuite l'option "Synchroniser l'horaire".
Une fois que le dispositif a été ajouté au logiciel, nous pouvons modifier ses paramètres et effectuer divers réglages plus avancés.

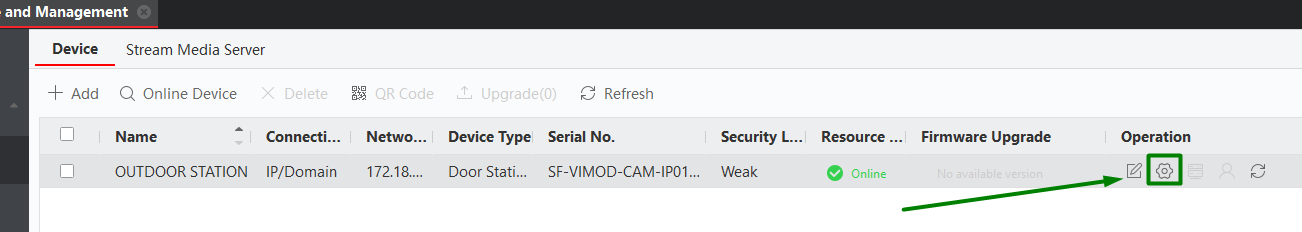

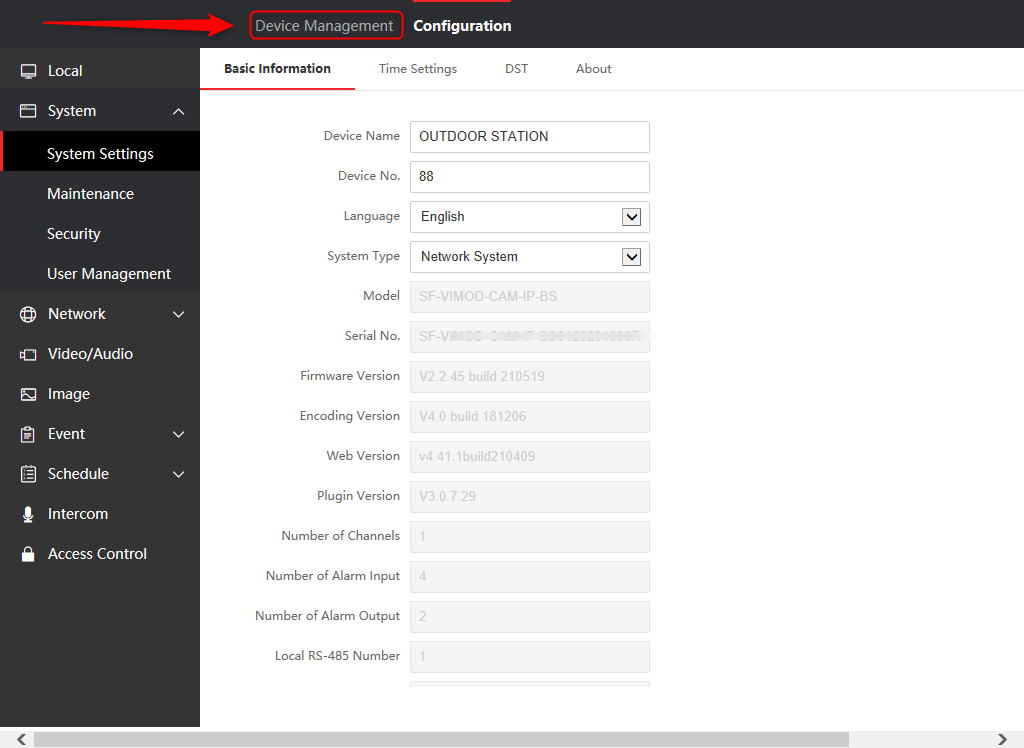

Pour ce faire, cliquez sur "REMOTE CONFIGURATION"

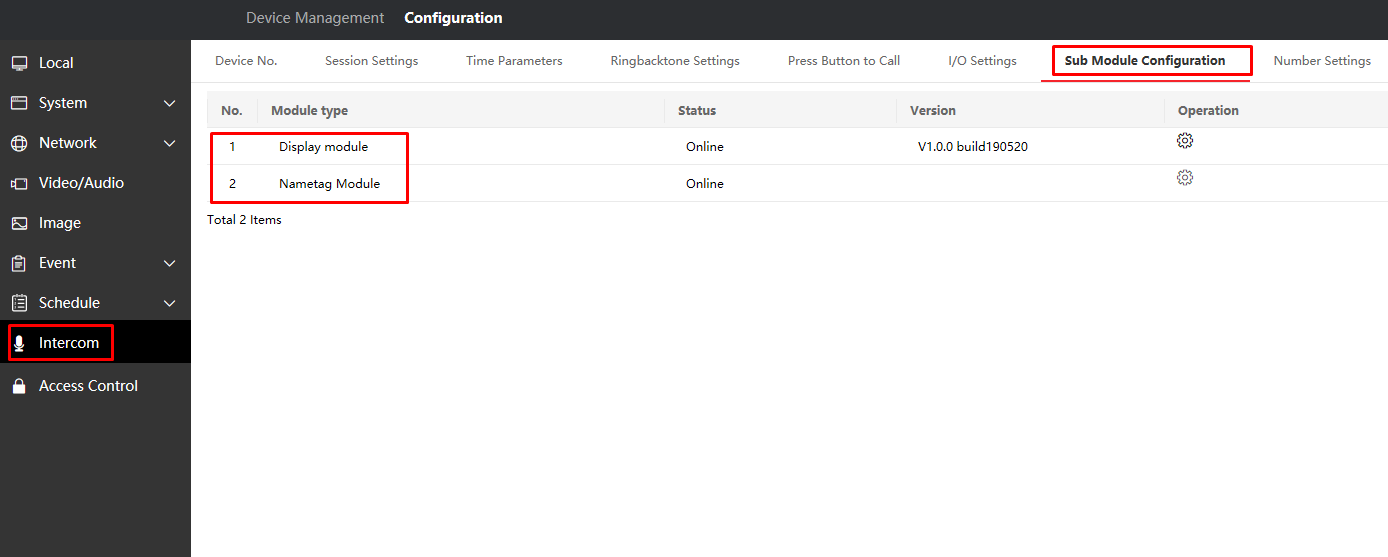

L'étape suivante consiste à configurer le module en accédant à l'option Sous-module puis en cliquant sur"Paramètres" (Dans notre exemple, nous avons 2 modules, donc les deux apparaissent).
L'étape suivante consiste à ajouter les moniteurs au panneau d'entrée de la porte vidéo. Il existe plusieurs façons de le faire, mais nous allons consacrer cette FAQ à le faire à partir du panneau d'entrée de la porte vidéo lui-même.
Pour ce faire, cliquez sur "GESTION DES DISPOSITIFS".

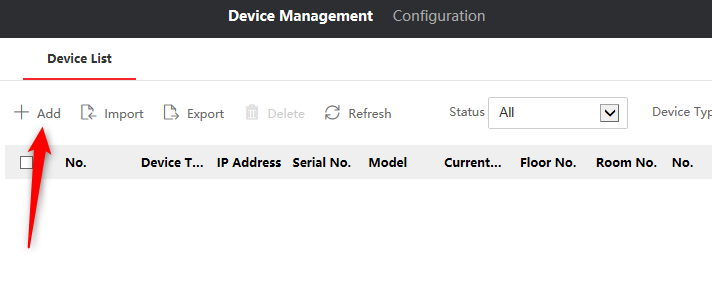

Cliquez ensuite sur "ADD"

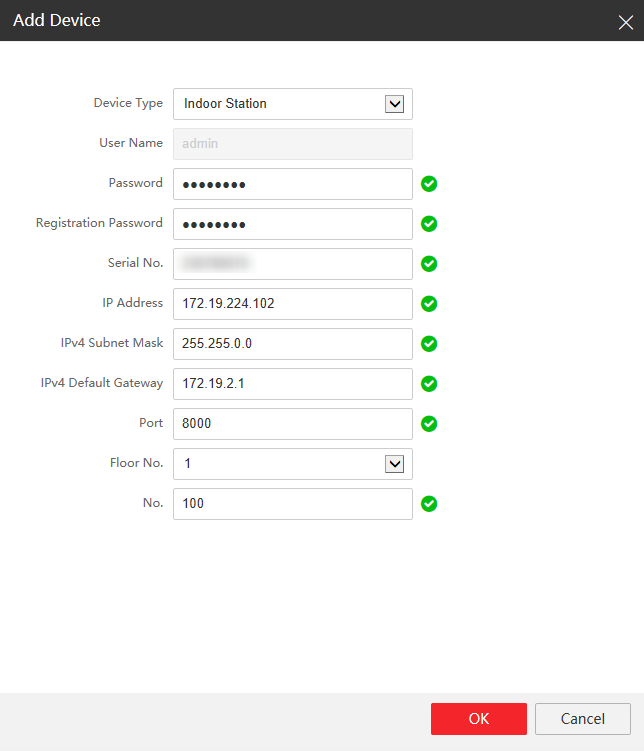

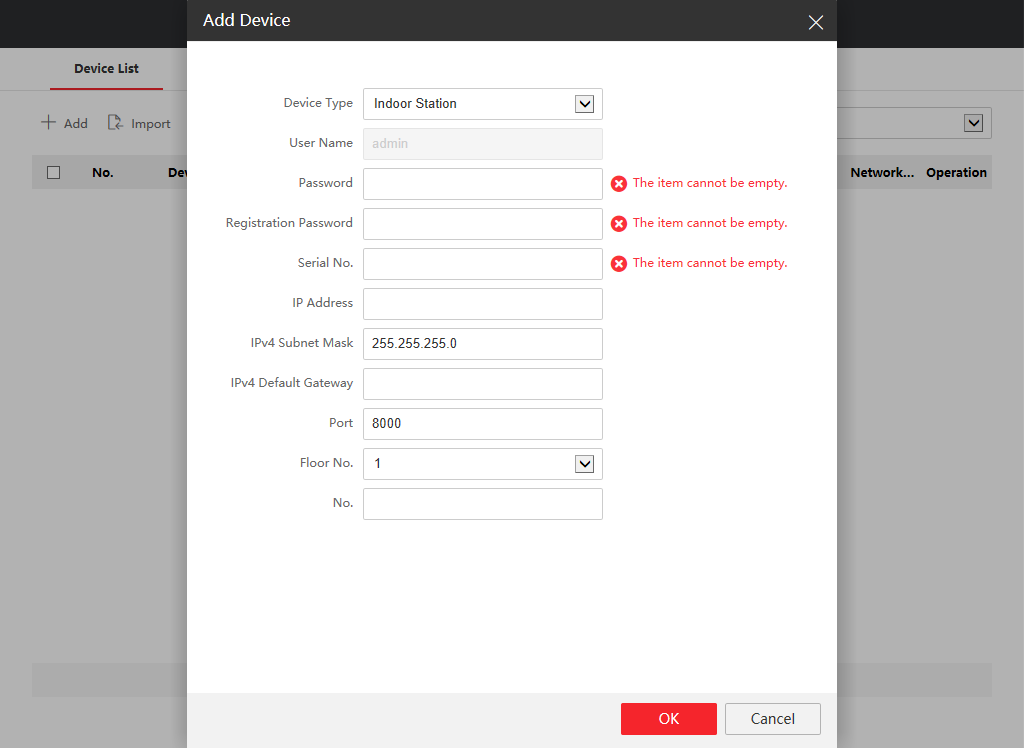

Ensuite, nous devrons entrer les données de notre premier écran, cette procédure devra être répétée pour chaque nombre d'écrans, si nous avons 10 écrans, nous devrons la répéter pour chaque écran.
- Nous recommandons que le mot de passe soit le même que celui de la platine de rue vidéo.
- Le SN doit être le numéro de série de l'écran.
- Configurez l'IP (assurez-vous que l'IP est libre d'être utilisée)
- Port 8000 (par défaut)
- Numéro d'étage (Le numéro de l'étage de l'appartement).
- Numéro de la salle (Le numéro de l'écran)
Il est très important de vérifier le SN et le numéro de chambre, à noter si nécessaire.

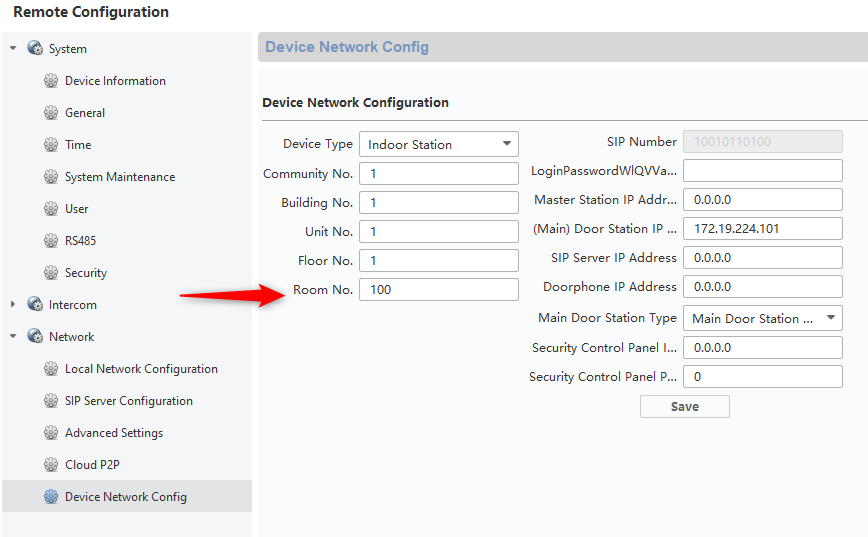

Si nécessaire, nous pourrions confirmer que l'écran porte réellement le numéro de salle 100, en accédant aux paramètres de l'écran.

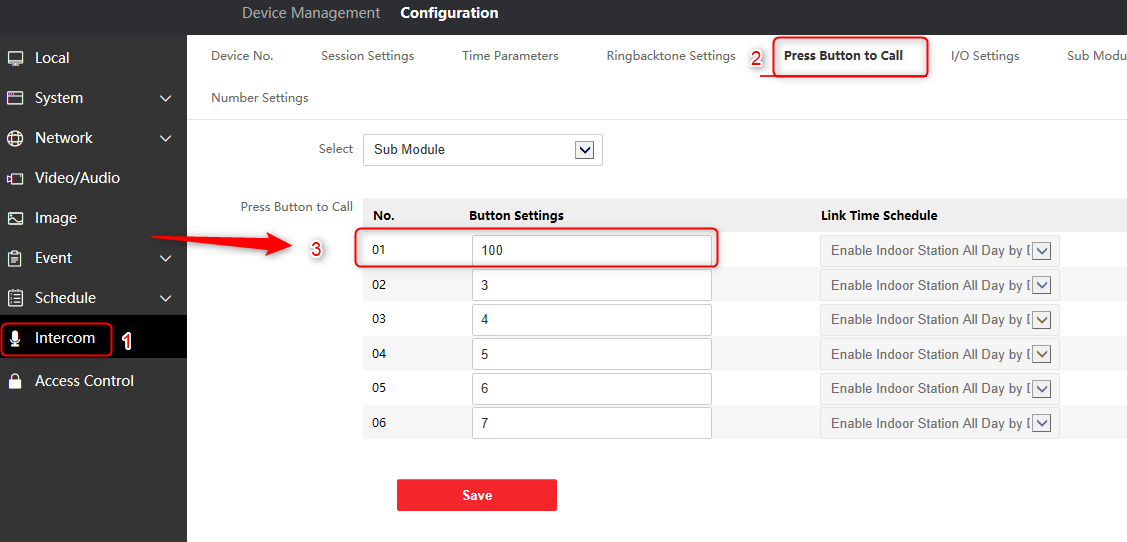

Accédez ensuite à la configuration "INTERCOM / APPUYER SUR LE BOUTON POUR APPELER" et sélectionnez le premier bouton du KEY6 pour appeler l'écran numéro 100, puis si vous avez un autre écran, allez au bouton numéro 2 et entrez 101 ou une autre numérotation, dans notre exemple nous utilisons 100, 101, 102 pour le numéro de chambre, mais cela pourrait être 1, 2, 3, 4.....
