CONNEXION ENTRE LA CENTRALE INCENDIE AVANCÉE ET LE RÉPÉTEUR AVANCÉ
Pour la connexion entre la centrale incendie et le répéteur, il faut tenir compte du fait que le connecteur d'entrée de la carte réseau doit être équipé d'une résistance de 150 ohms, disponible dans l'équipement lui-même, et que dans la centrale du répéteur, une autre résistance de 150 ohms doit être installée à la sortie pour fermer le circuit.
Ce type de connexion est destiné aux installations standard, avec un maximum de 32 répéteurs et une centrale, tant que la distance ne dépasse pas 1500 mètres, en commençant et en terminant toujours par une résistance de 150 ohms.

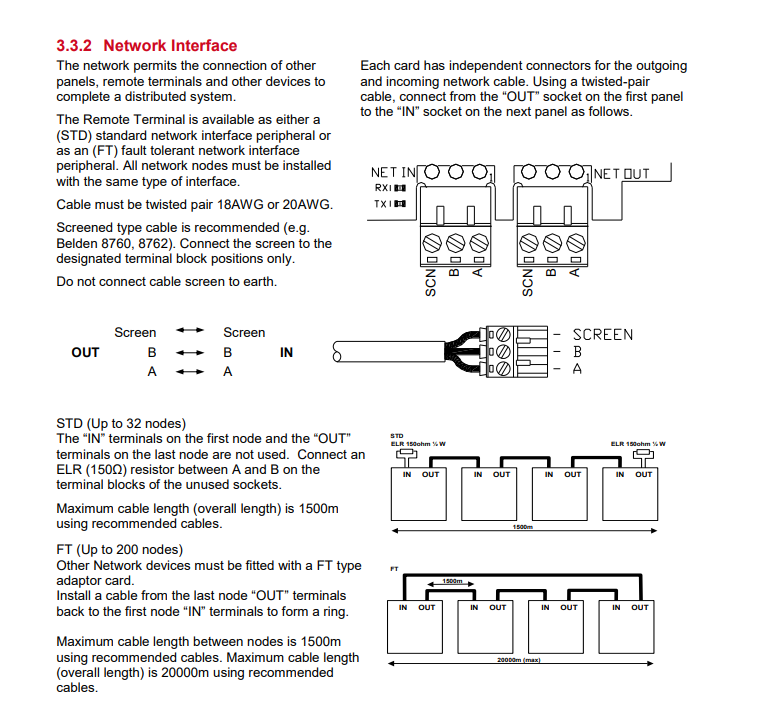

Dans le deuxième cas montré sur l'image, il s'agit d'une installation avec jusqu'à 200 répéteurs et l'unité centrale et avec une distance maximale de 20000 mt de câblage, dans ce cas il ne serait pas nécessaire d'utiliser une résistance de 150 Ohms, nous devrions connecter en fermant la boucle de l'unité centrale jusqu'au dernier répéteur.
L'image suivante montre le câblage.

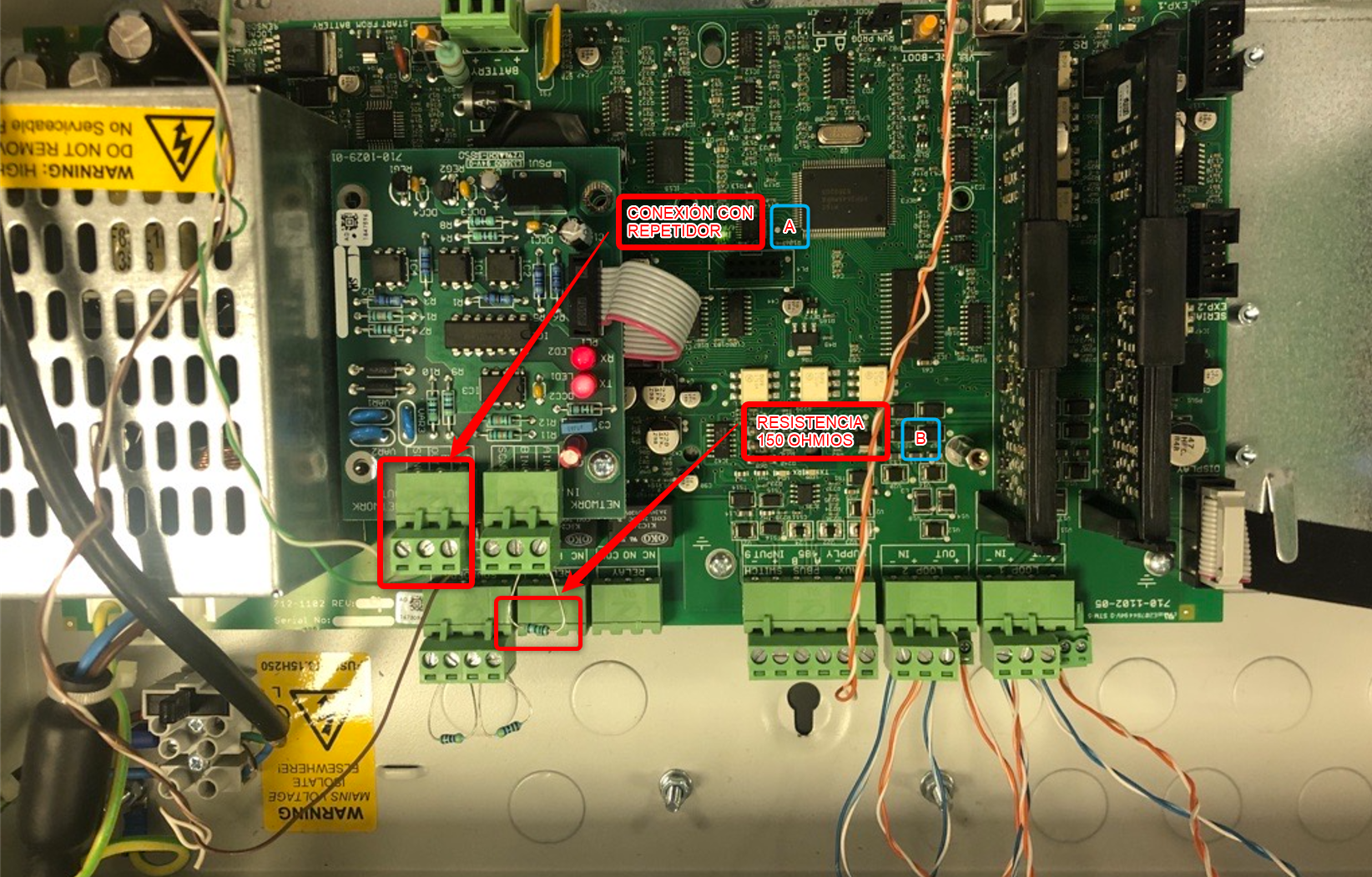

CENTRALE
A : CONNEXION AVEC LE RÉPÉTEUR.
B : RÉSISTANCE 150 OHMS.

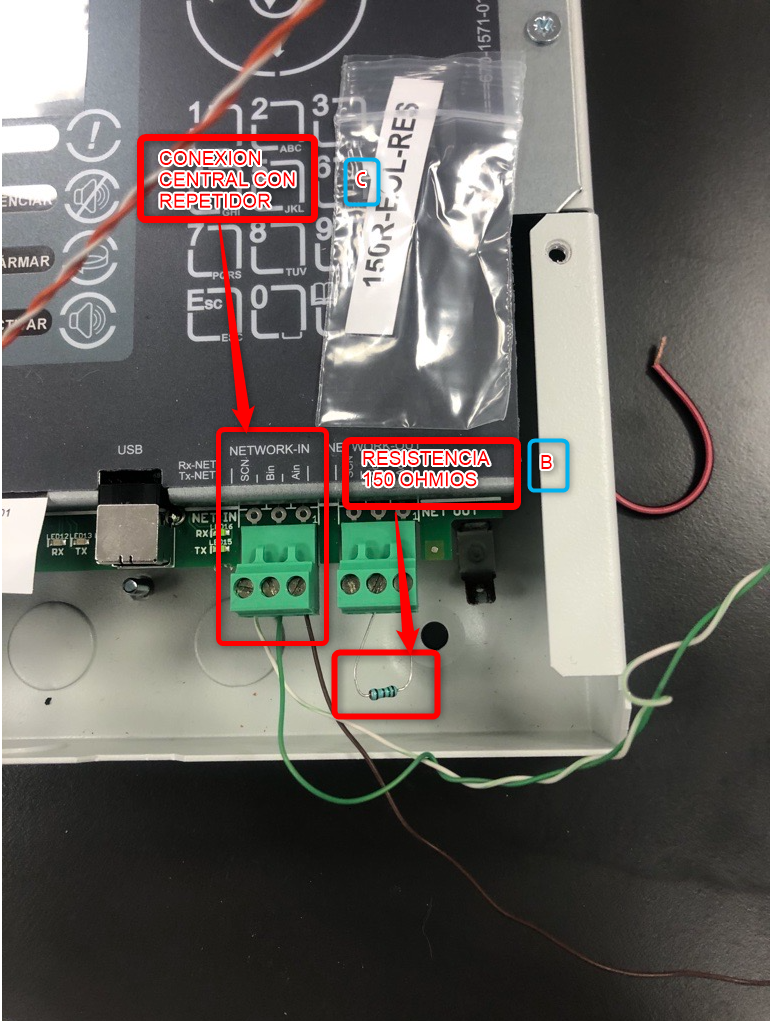

RÉPÉTEUR
B : RÉSISTANCE 150 OHMS.
C : CONNEXION CENTRALE AVEC LE RÉPÉTEUR.

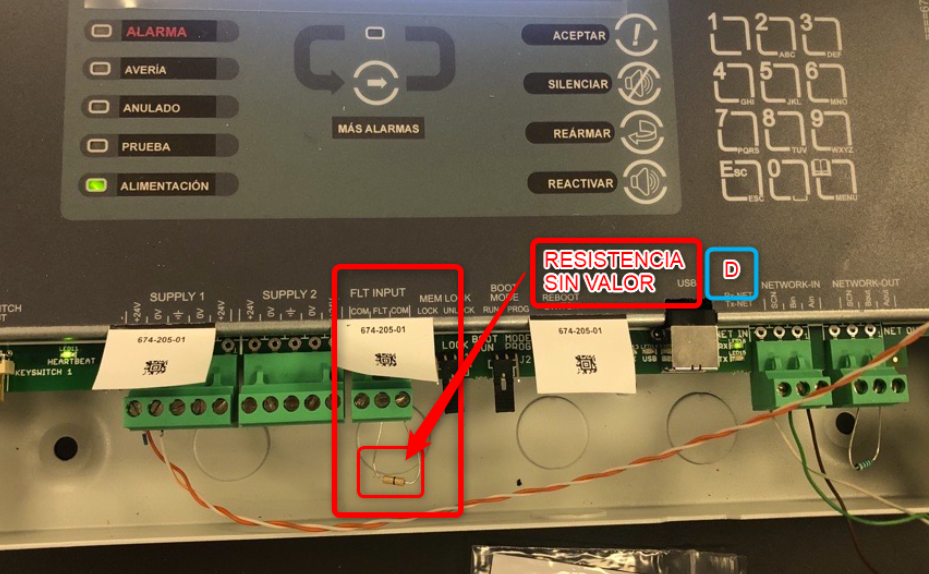

La résistance sans valeur doit également être placée dans le connecteur indiqué.
RÉPÉTEUR
D : RÉSISTANCE SANS VALEUR.
Ensuite, il faut programmer la centrale au niveau 3 en entrant dans le setup et en lui disant que la centrale avec l'ID 1 doit parler au id 2 et au répéteur, il faut lui dire qu'il est id 2 et qu'il doit communiquer avec l'id 1 comme le montrent les images.
Exemple d'ID d'une centrale avec 2 répéteurs et ainsi de suite :
Centrale 1-2
Répétiteur 2-3
Répéteur 3-1
Il faut se rappeler que la résistance de 150 Ohms ne peut être placée que dans le dernier répéteur, dans cet exemple elle serait placée dans la sortie du répéteur 2

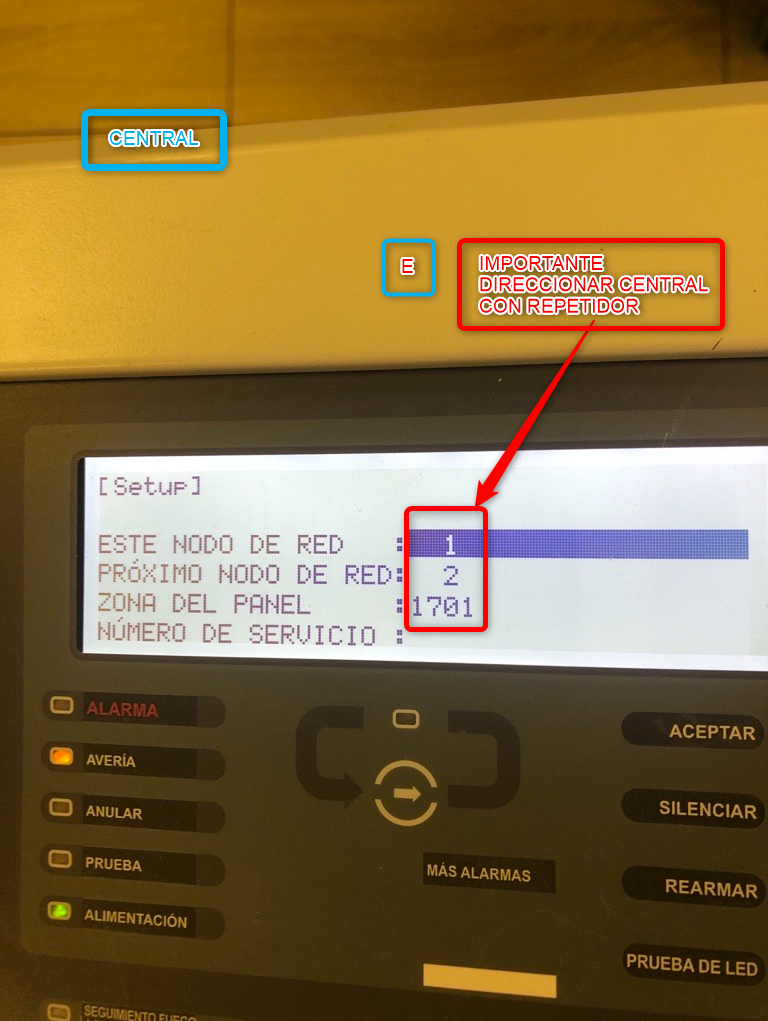

CENTRALE
E : IMPORTANT DE TRAITER AVEC LE REPETEUR.

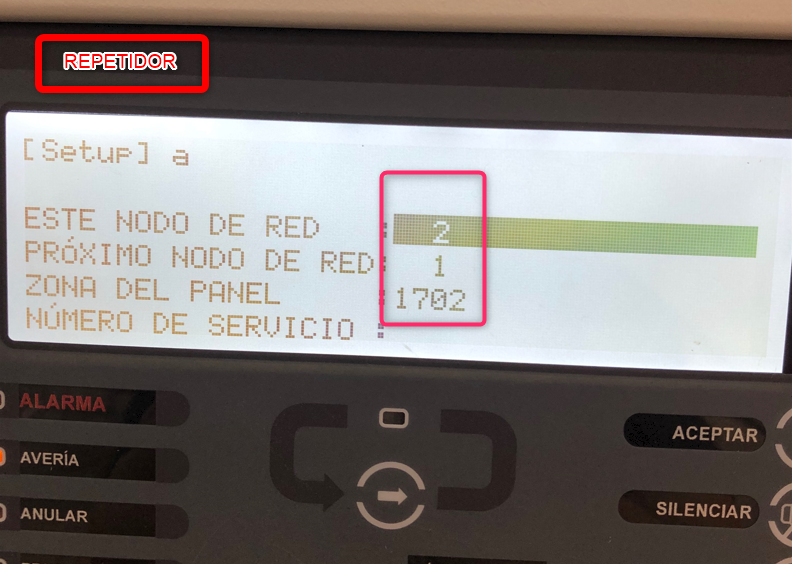

RÉPÉTEUR

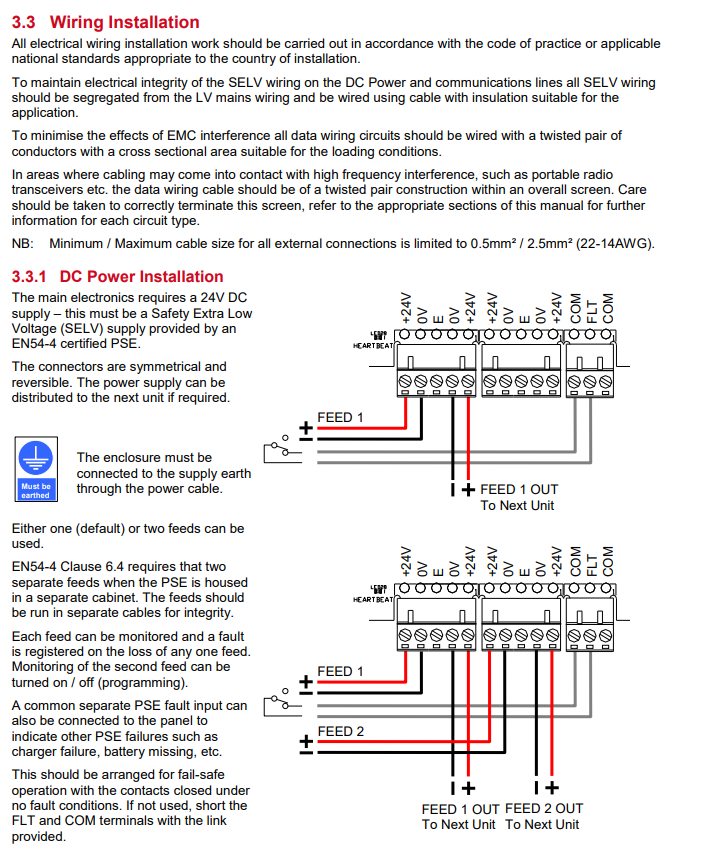

Le schéma suivant montre où brancher l'alimentation du répéteur, qui peut être alimentée par la sortie auxiliaire de la centrale 24V elle-même
Toutes ces informations se trouvent dans le manuel de l'équipement qui peut être téléchargé ci-dessous.
