Certains dispositifs sont équipés d’un relais sec pour notifier l’état d’alarme ou de panne ; centrales incendie, barrières IR, etc., ce qui permet leur intégration aux modules d’entrée Ajax.
Dans ce cas, choisissez le schéma du relais de panne N.C. et d’alarme N.O. ainsi que la configuration nécessaire.
Veuillez noter qu’il sera nécessaire d’alimenter la barrière avec une alimentation auxiliaire 24 Vcc.
La réinitialisation peut être effectuée en passant par exemple le négatif via l’un des relais du module IO2X2, de sorte qu’en cas d’alarme, celle-ci active automatiquement le relais provoquant la réinitialisation de l’alimentation (cela ne fait pas disparaître la condition d’alarme).

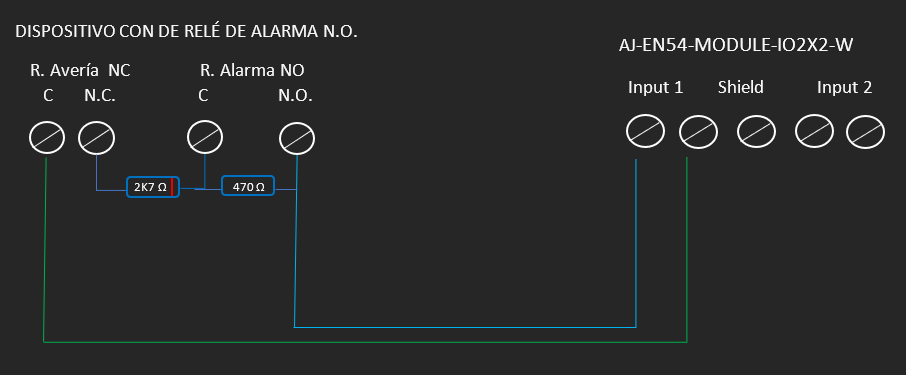

Exemple de connexion en sachant que le dispositif dispose d’un relais d’alarme de type N.O.

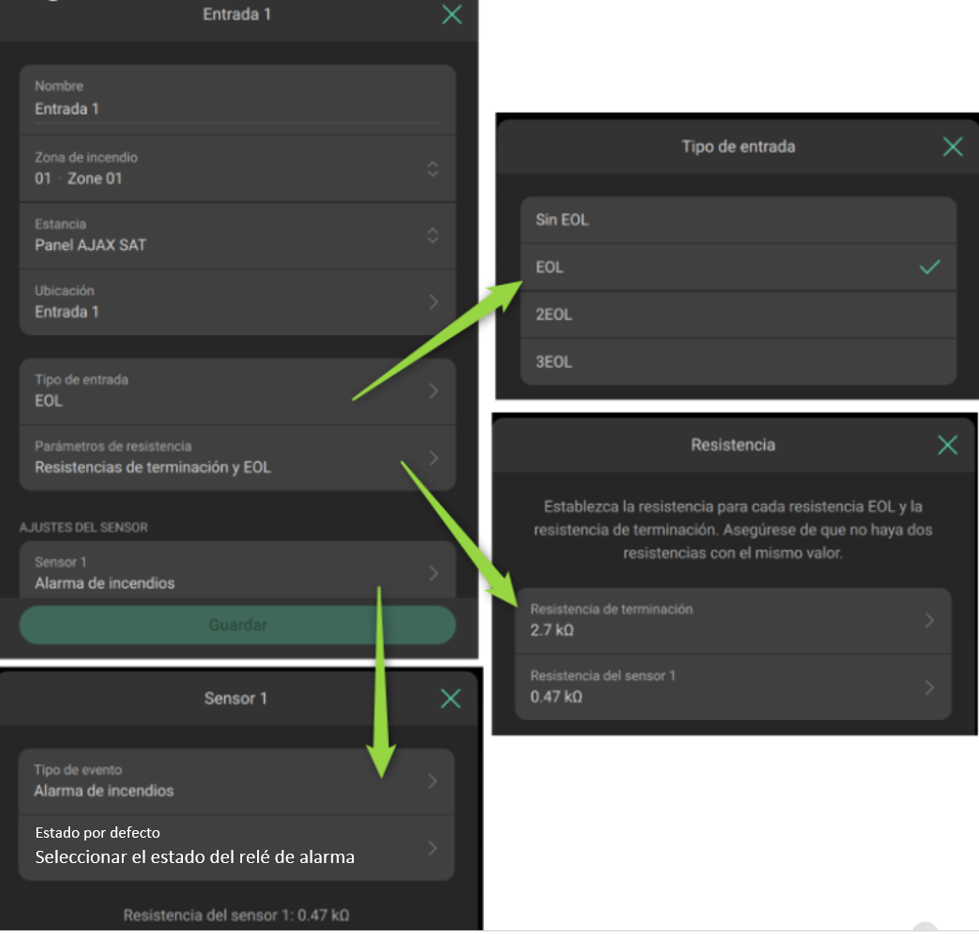

Configuration nécessaire dans ce cas avec l’application :
Type d’entrée en EOL.
Paramètres de résistance : Résistance de terminaison (RFL) 2k7 et résistances capteur (R alarme) 0,47kOhms. (ces valeurs peuvent varier, mais toujours dans les limites permises par le module)
Réglages du capteur : Alarme incendie, état N.O.

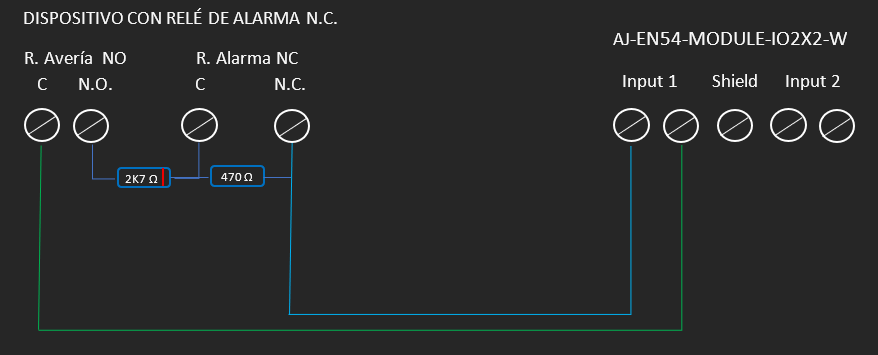

Exemple de connexion en sachant que le dispositif dispose d’un relais d’alarme de type N.C.
Configuration nécessaire dans ce cas avec l’application :
Type d’entrée en EOL.
Paramètres de résistance : Résistance de terminaison (RFL) 2k7 et résistances capteur (R alarme) 0,47kOhms. (ces valeurs peuvent varier, mais toujours dans les limites permises par le module)
Réglages du capteur : Alarme incendie, état N.C.

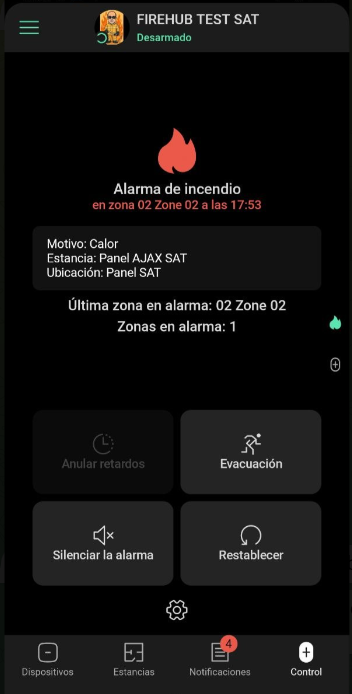

Note : Mise en sourdine de l’alarme
- Rappelez-vous que lorsque l’option « Mettre l’alarme en sourdine » n’apparaît pas activée, c’est soit parce qu’aucune alarme n’est active, que l’utilisateur n’a pas les permissions suffisantes, ou parce que la zone en alarme n’a pas de sirène associée.
Les modules de sortie n’interviennent pas dans l’activation de la fonction « Mettre l’alarme en sourdine ».

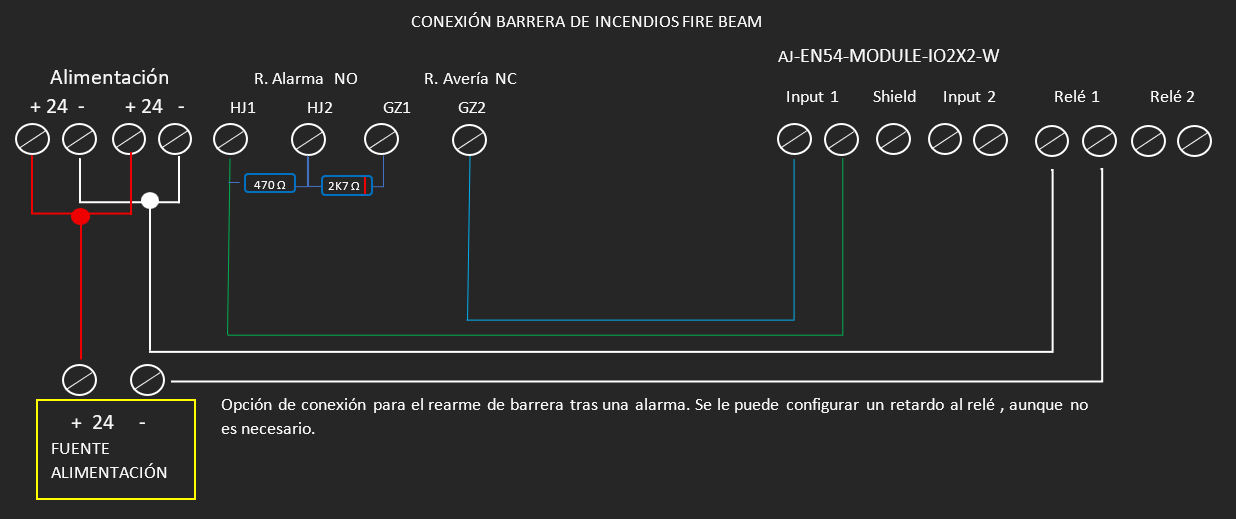

Connexion d’une barrière incendie Firebeam au module
Notez sur le schéma que, contrairement aux centrales incendie conventionnelles, la connexion de la résistance d’alarme se fait en parallèle. Sur les modules Ajax, la résistance d’alarme est en série avec la RFL (Résistance de Fin de Ligne).
