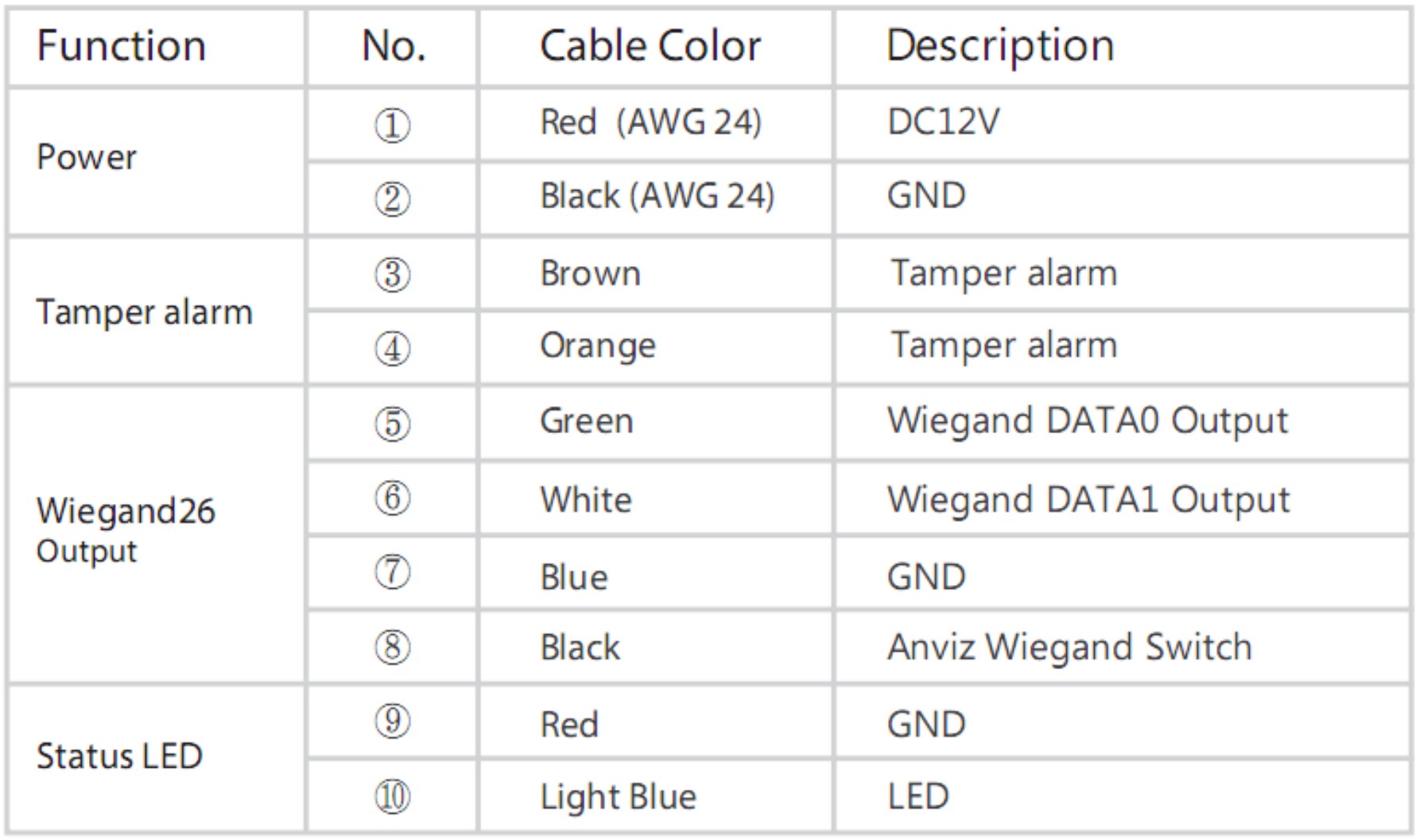

Ce tutoriel explique la connexion entre les appareils Anviz T5 / M5 et le contrôleur Anviz SC011. Tout d'abord, un schéma de la connexion est présenté, puis la description, la fonction et la couleur de chaque câble terminal sont expliquées et enfin une véritable photographie de la connexion est publiée

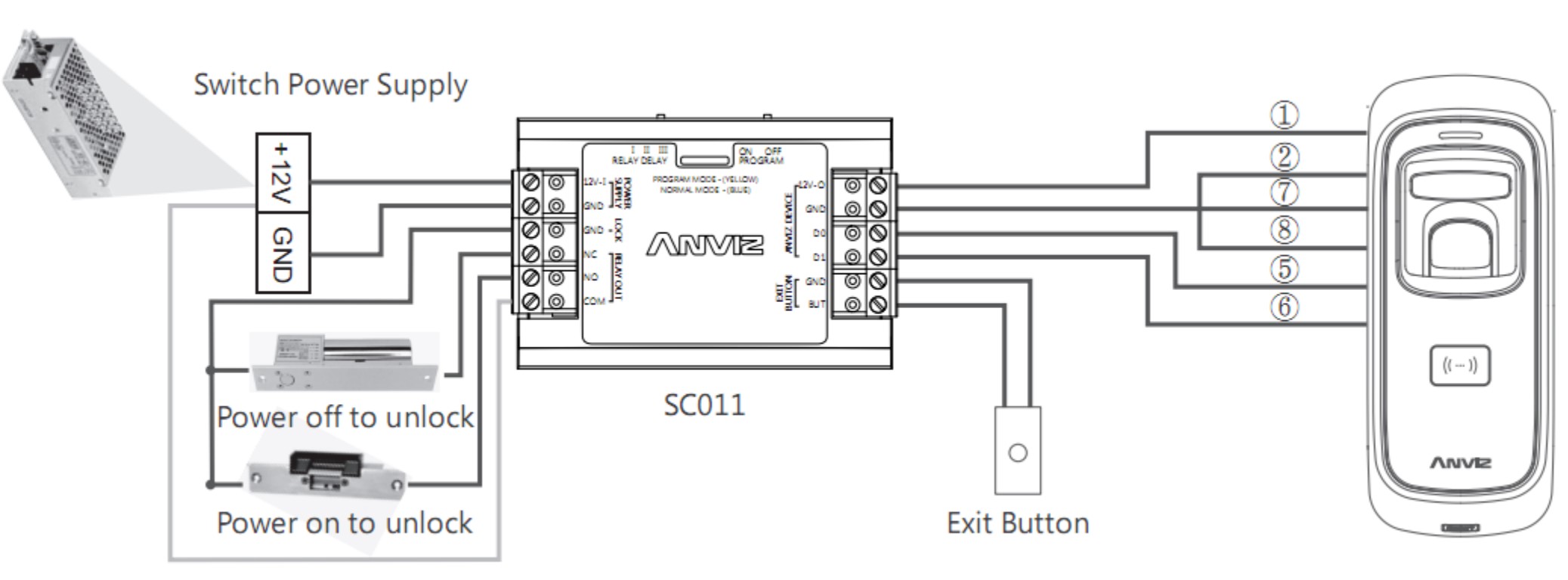

Pour connecter un M5/T5 avec le contrôleur SC011, suivez le schéma ci-dessous :

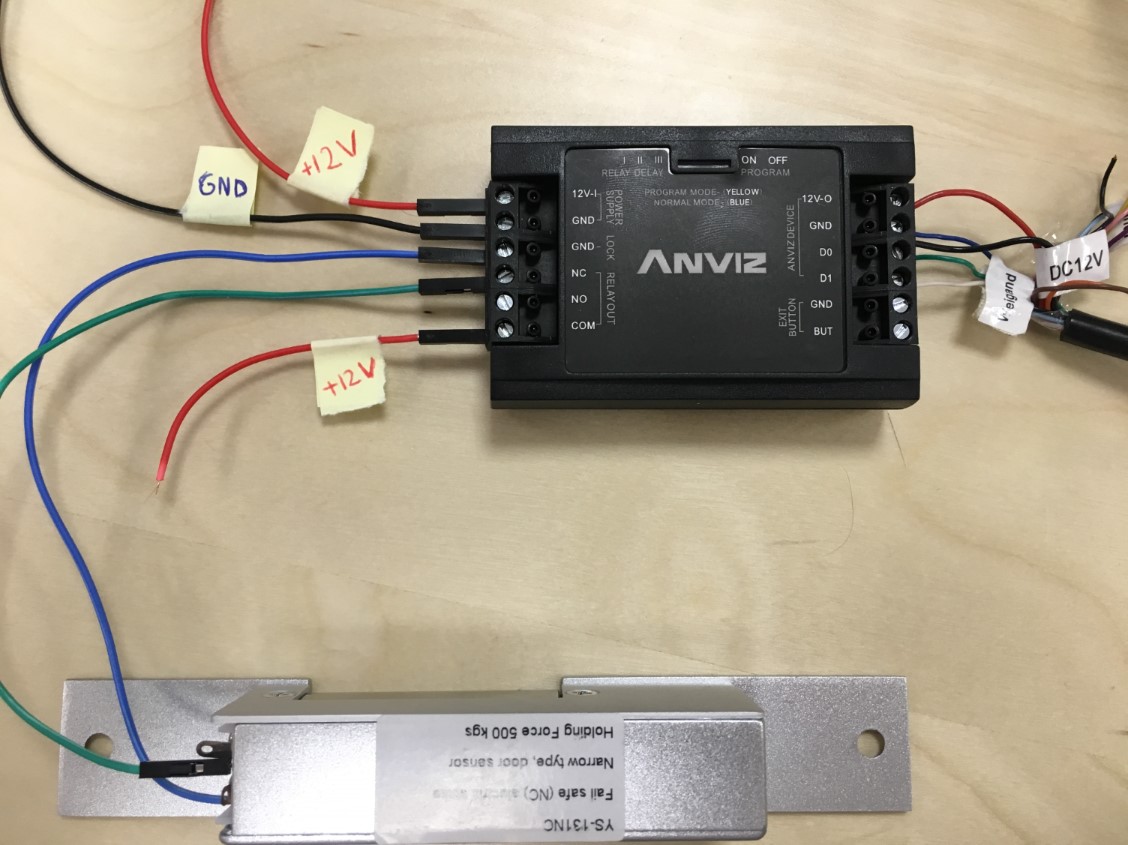

Pour faciliter les choses, la photo réelle suivante est montrée, dont il faut tenir compte :
- COM et 12V-I doivent être court-circuités, les deux entrées du SC011 sont connectées à +12V.
- Dans la connexion Wiegand, le fil bleu foncé vers GND, le fil vert vers D0 et le fil blanc vers D1.
