Avec une caméra Uniview avec sortie relais simulant une sortie tactile au système de portier vidéo Safire 2ème génération.

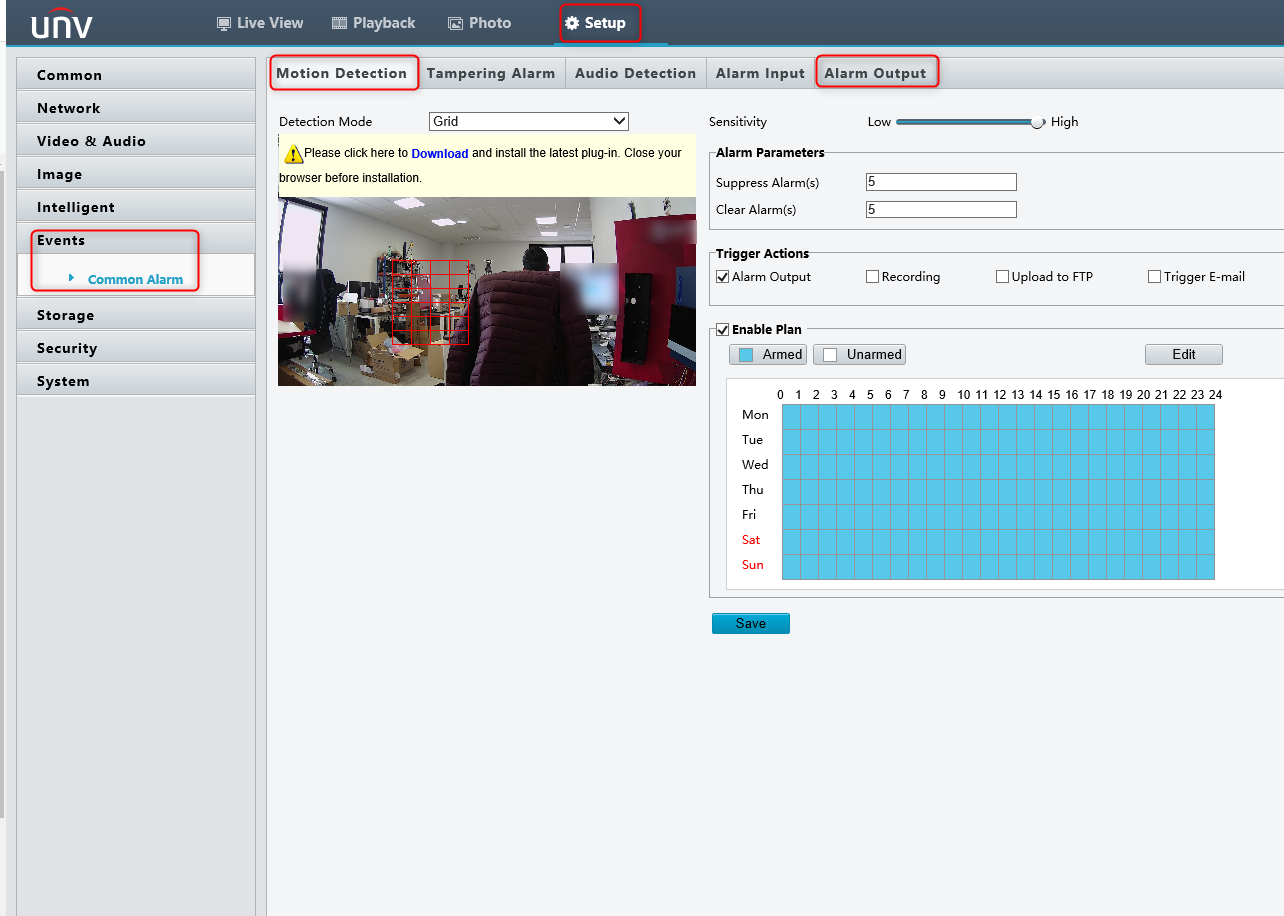

Une zone est dessinée en détection de mouvement et si la caméra détecte un mouvement, elle envoie un signal au système de portier vidéo et ouvre la porte.

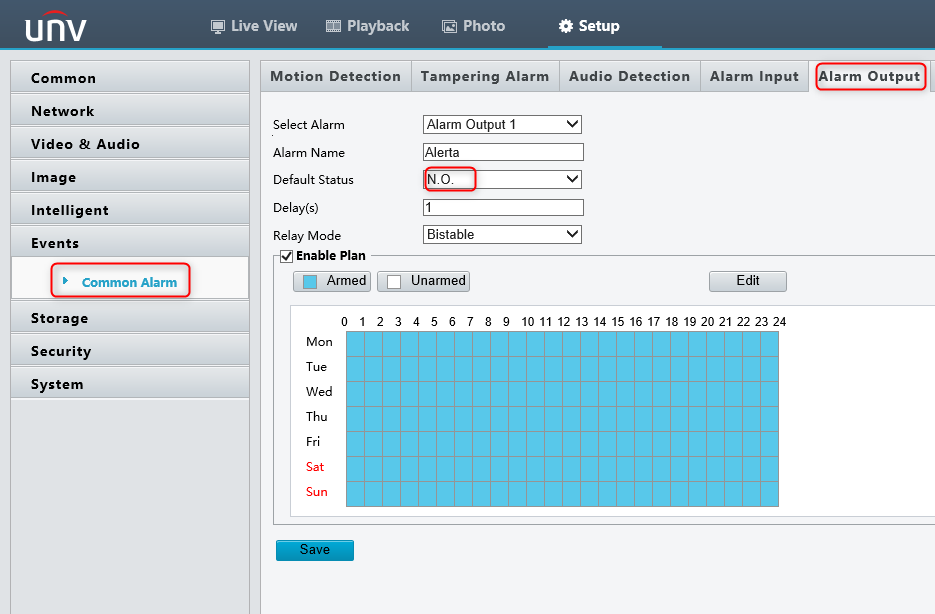

Le relais de sortie de la caméra doit être réglé sur NO.
Il s'agit maintenant d'effectuer les bonnes connexions dans la carte SF-VIMOD-CAM-IP

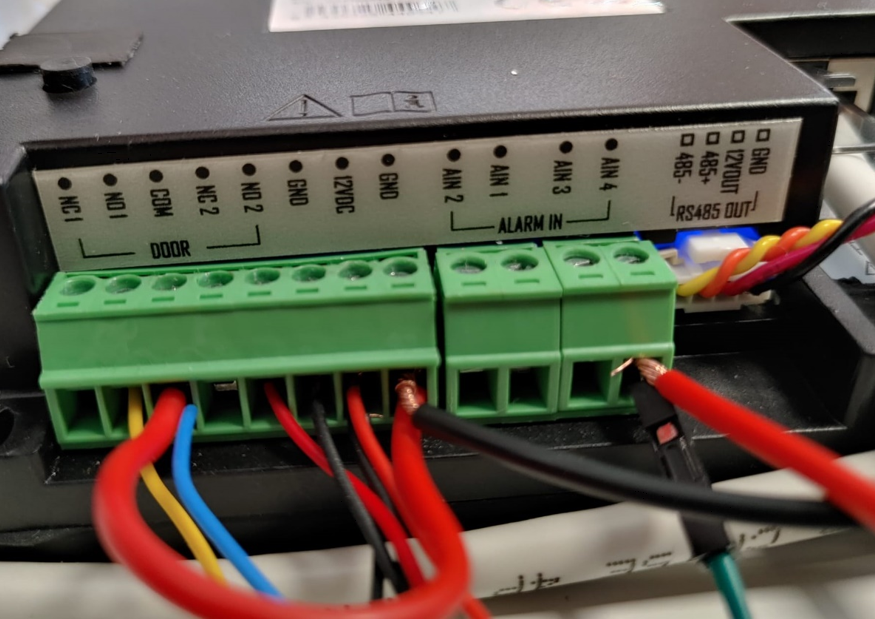

Ses connexions sont :
NC1
NO1 Fil négatif de la 1ère Led simulant une porte
COM Fil rouge ponté avec GND et fil bleu le com du bouton Touch Exit
Porte = NC2
NO2 Fil rouge négatif de la 2ème LED simulant une autre porte
GND Fil noir du GND du bouton de sortie tactile
12VDC Fil rouge du positif du bouton poussoir et les positifs des Leds
GND Fil rouge ponté avec COM et le GND de la caméra avec sortie relais
AIN2
AIN1
Alarme=AIN3
AIN4 Fil vert NO du bouton poussoir et le fil rouge de la caméra avec sortie relais
Cette installation est réalisée de telle sorte que je puisse ouvrir la porte 2 (LED2) avec le bouton poussoir et avec la caméra lorsqu'elle détecte un mouvement dans la zone que j'ai dessinée. La porte 1 (LED1) sera ouverte avec le sous-module SF-VIMOD-CARD-MF.
Nous pouvons utiliser AIN3 ou AIN4 pour simuler des portes

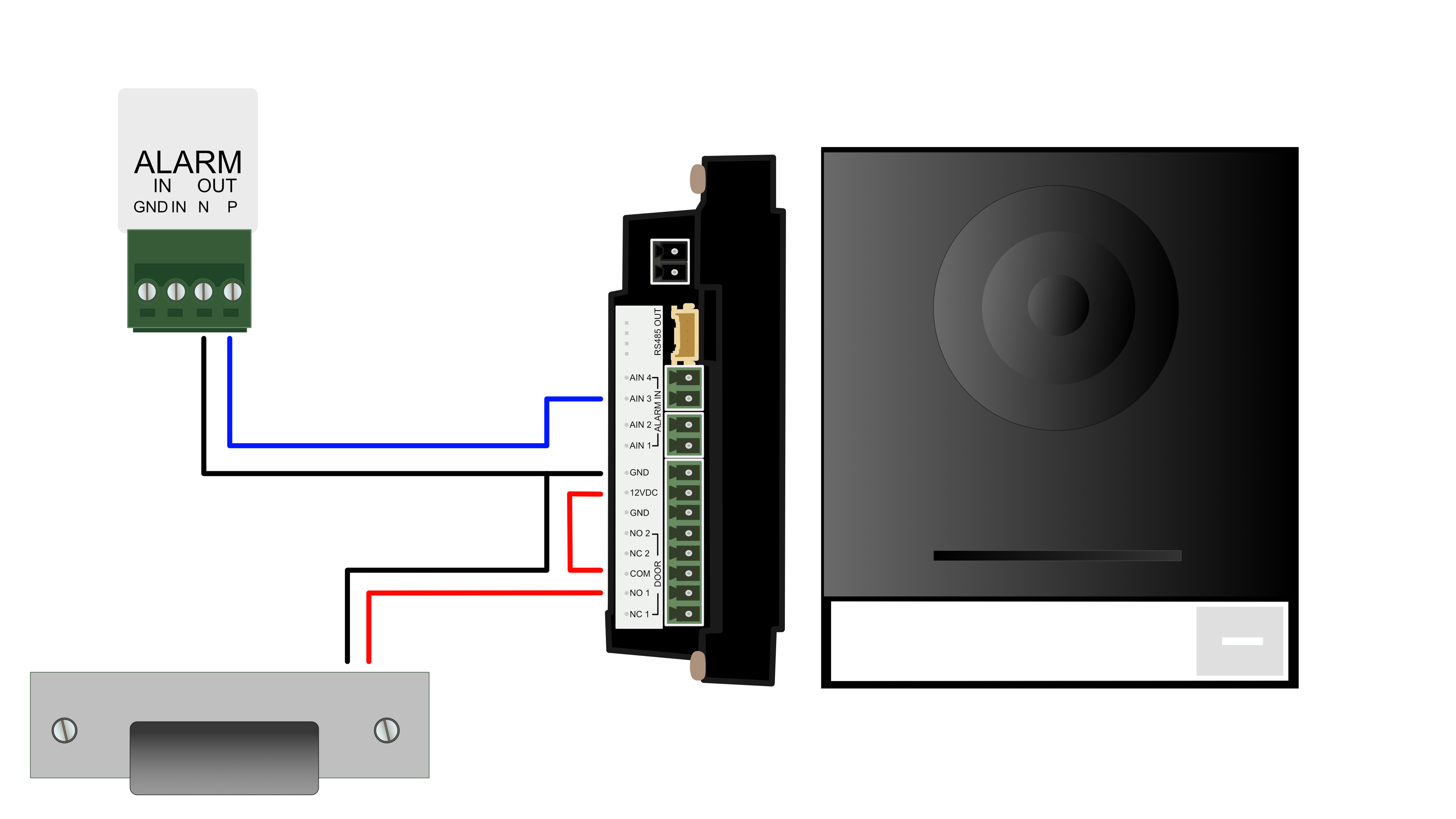

Le même exemple avec une caméra avec sortie relais et une porte sans leds.
