Tout d'abord, vous devez connaître la différence entre les serrures électriques NO et NC

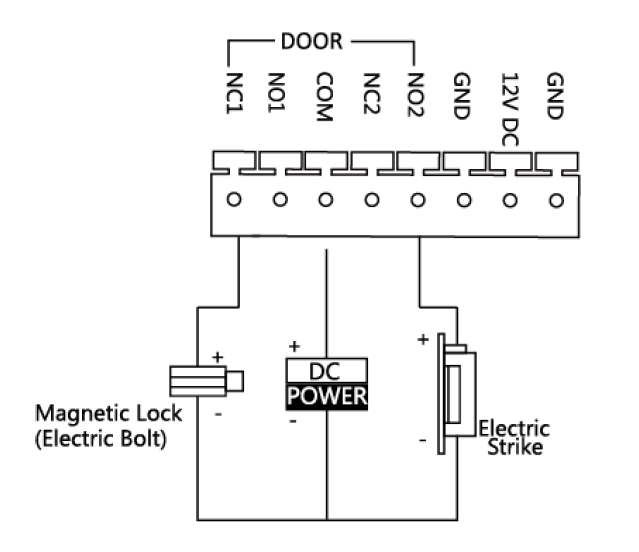

Dans le schéma suivant, vous verrez comment connecter une serrure NC alimentée en électricité de manière à ce qu'elle reste fermée. Et il y a aussi l'exemple de l'ouverture d'une serrure à partir du deuxième relais, dans ce cas une serrure NO dans laquelle une puissance est nécessaire pour ouvrir la serrure.

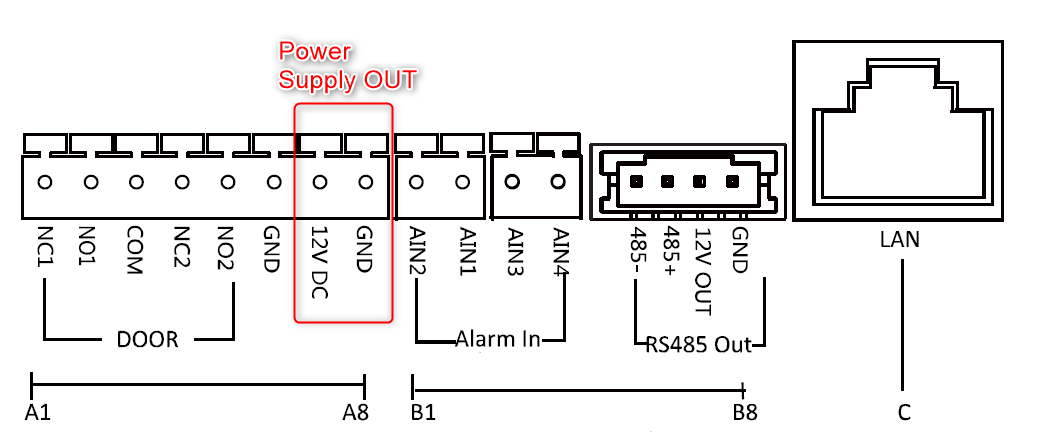

Pour clarifier, le portier vidéo a deux relais où chacun d'eux a l'option NO et NC

Ces relais supportent un maximum de 30v 1A

Ne jamais connecter le 220v

La façon de connecter une serrure NO au relais 1 :

- Connectez le positif de l'alimentation au commun du portier vidéo

- Connectez NO1 au positif de la serrure

- Connectez le négatif de l'alimentation électrique directement au négatif de la serrure.

S'il s'agit d'une serrure NC, c'est exactement la même chose, seule NC1 sera utilisée.

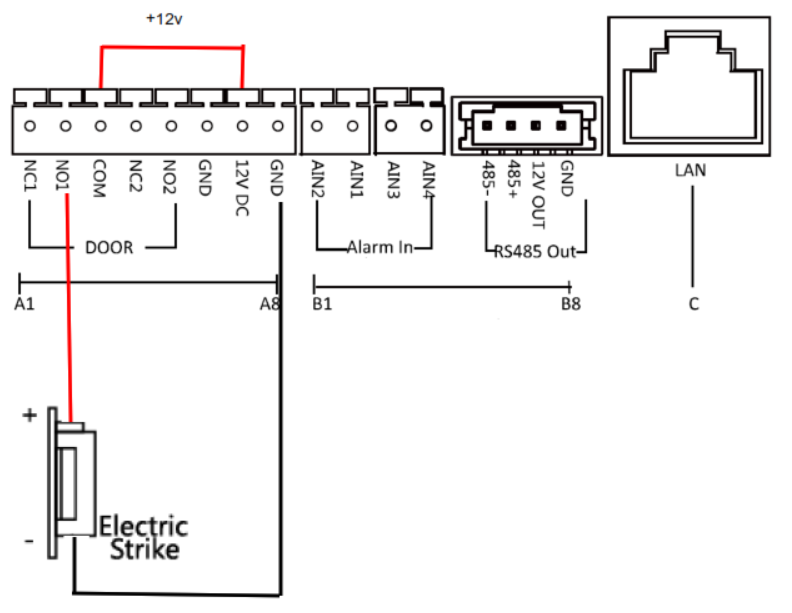

La serrure peut être alimentée par le portier vidéo lui-même, mais n'oubliez pas que la serrure ne doit pas dépasser 1A

Exemple avec la serrure NO :

REMARQUE : pour les dispositifs à deux fils, il s'agit soit du kit, soit du dispositif à deux fils lui-même

SF-VIK001-S-2

SF-VIMOD-CAM-2

ALIMENTATION EXTERNE REQUISE

SAFIRE VIDEO DOORS - Activez le deuxième relais dans SF-VIMOD-CAM
