Pour cette FAQ, nous avons utilisé différents dispositifs afin de démontrer la fiabilité et la facilité de configuration de ce système.
Platines de rue
1 x SF-VIMOD-CAM-IP-BF + SF-VIMOD-KEY61
x SF-VIMOD-CAM-IP + SF-VIMOD-KEY61 x
SF-VIMOD-CAM-2
MASTER STATION
1 x SF-VI209M-IP
Moniteurs
4 x SF-VIDISP01-7W22
x SF-VIDISP01-7WIP
1ère étape - Activation des dispositifs

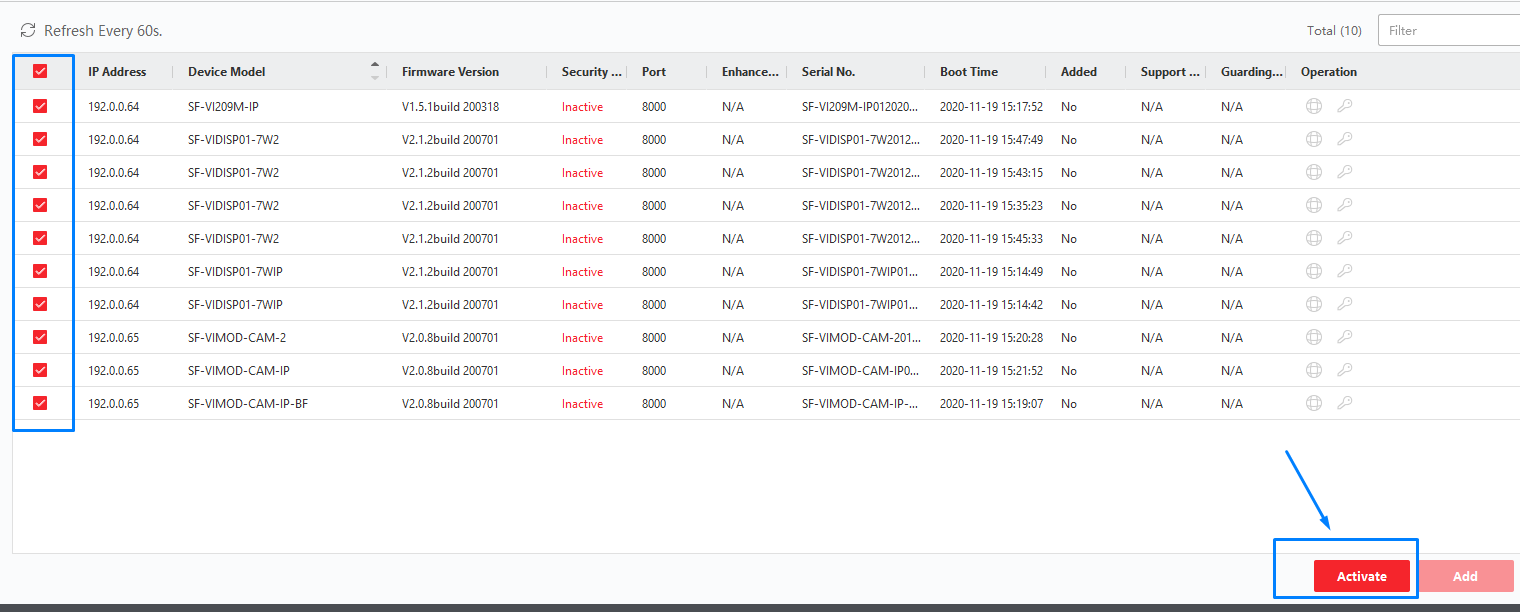

Comme nous disposons de nombreux appareils, nous pouvons les sélectionner tous et les activer en même temps. L'avantage est que nous serons sûrs que le même mot de passe est configuré pour tous les appareils.
2ème ÉTAPE - Ajouter les appareils au SAFIRE CONTROL CENTER

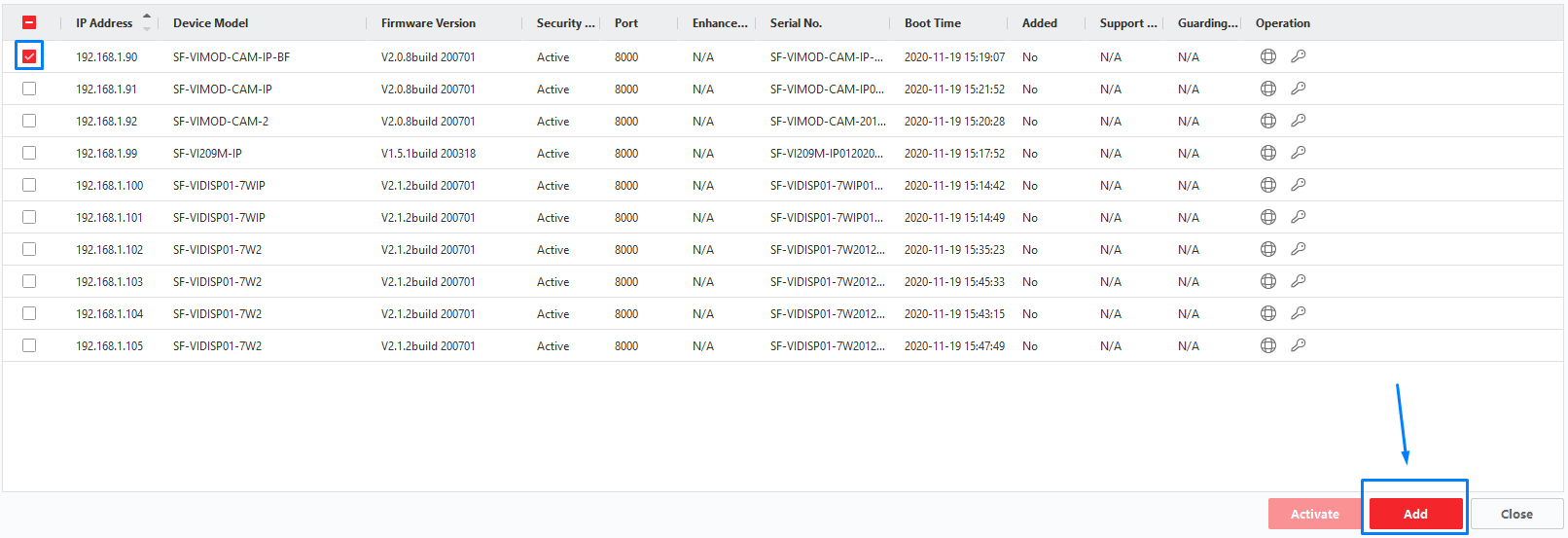

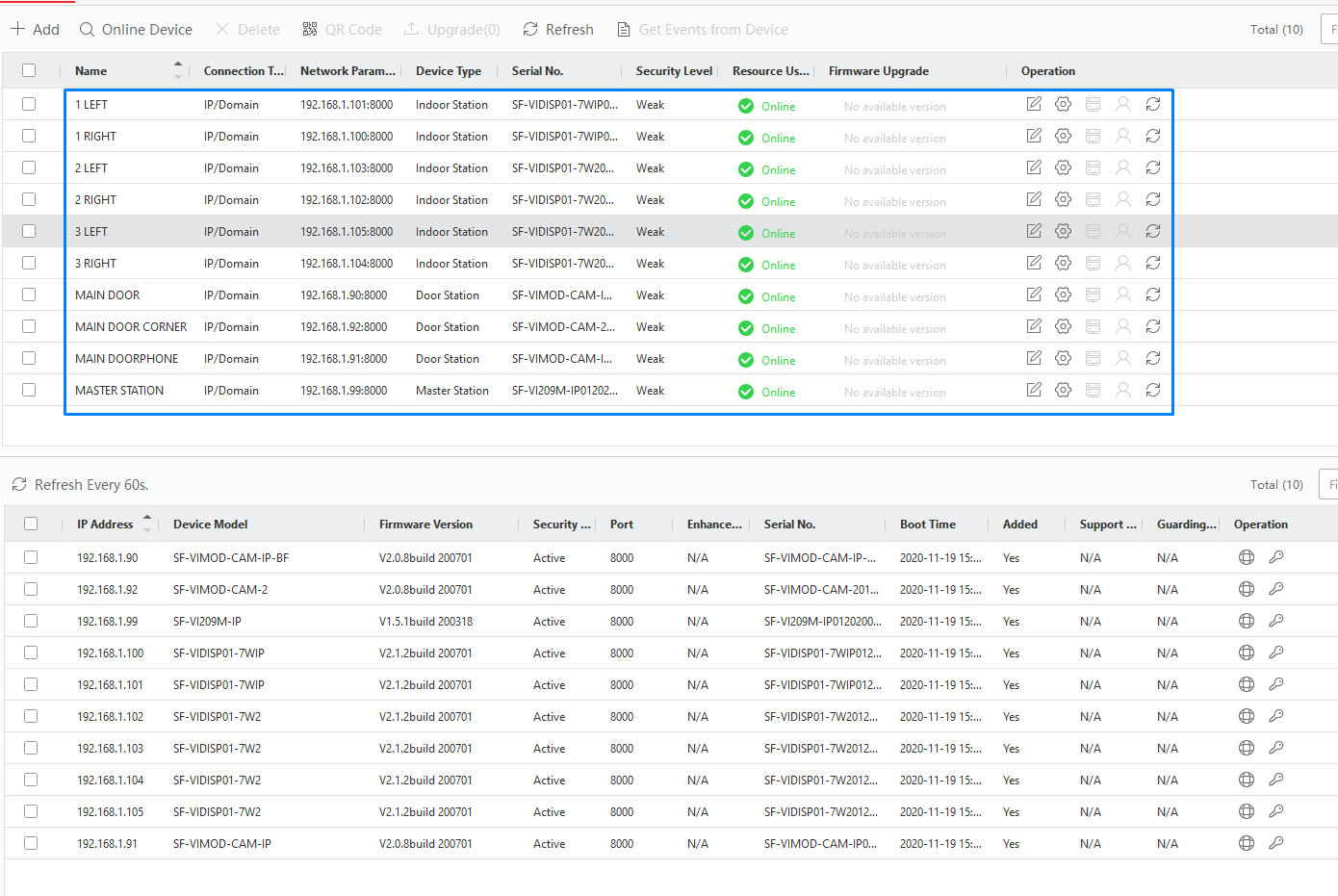

Nous sélectionnons l'appareil et choisissons ensuite l'option ADD.
Une fois que nous avons tous les appareils associés au menu du haut, nous pouvons commencer à les configurer.
3ème étape - configuration de la MASTER STATION
La première étape consiste à configurer la MASTER STATION, pour ce faire cliquez sur "Configuration à distance".

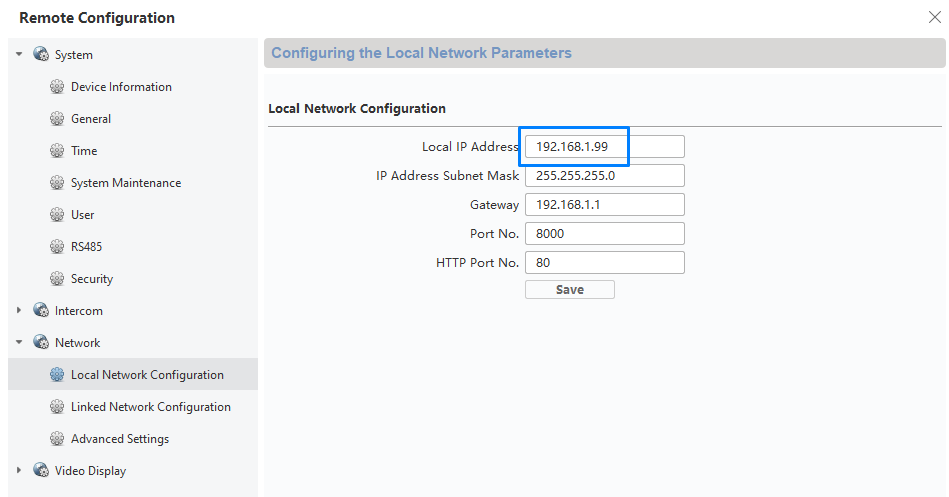

Allez dans la configuration du réseau et notez l'adresse IP de la MASTER STATION , dans notre cas l'adresse IP est 192.168.1.99.

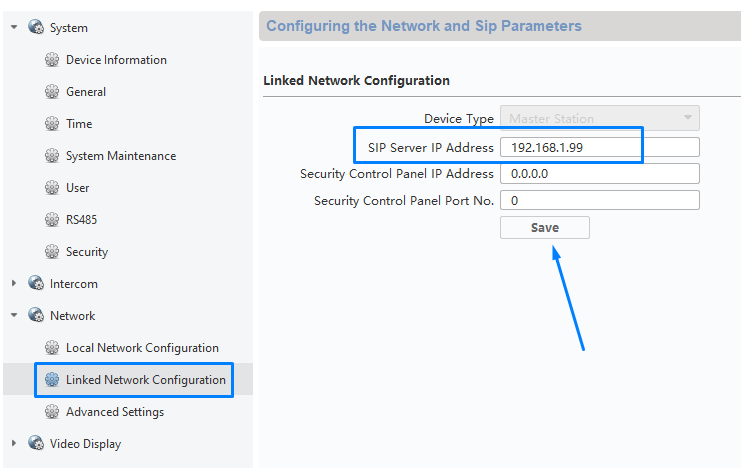

Puis allez dans le menu SIP SERVER, ajoutez cette adresse IP et enregistrez l'opération, en faisant en sorte que tout ressemble à l'image ci-dessous
:

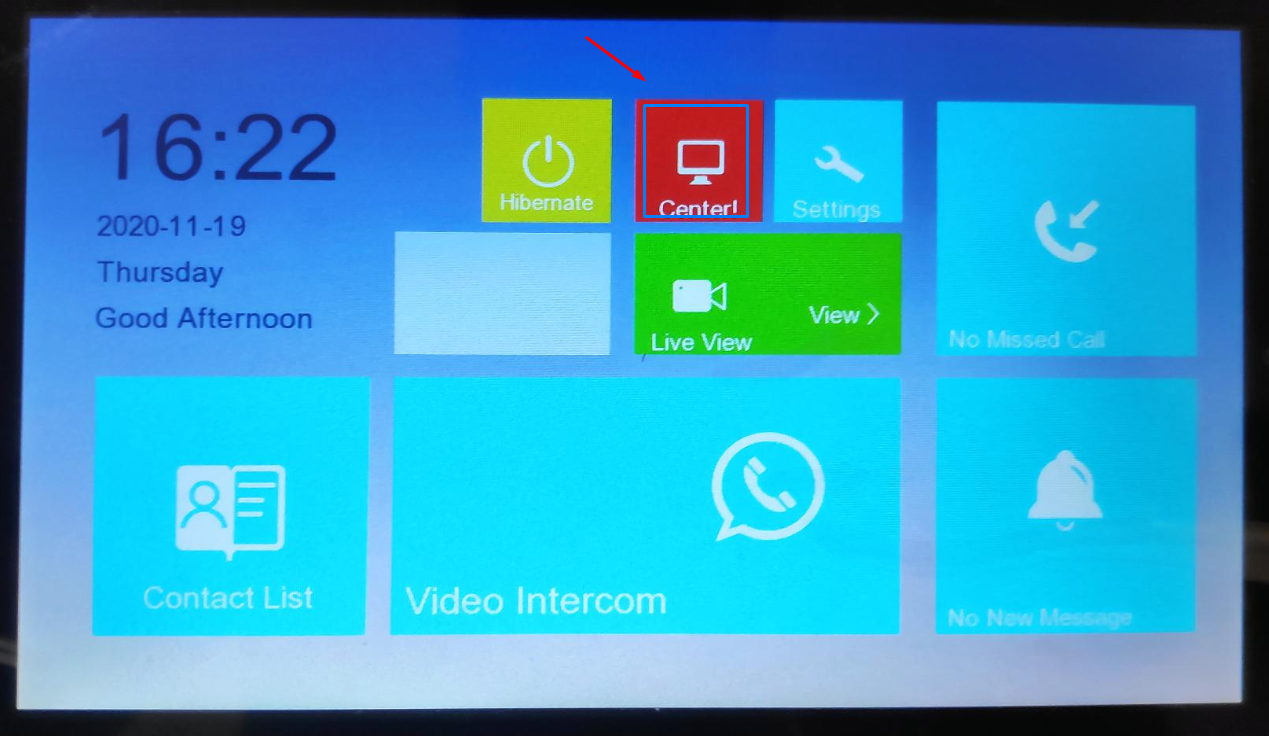

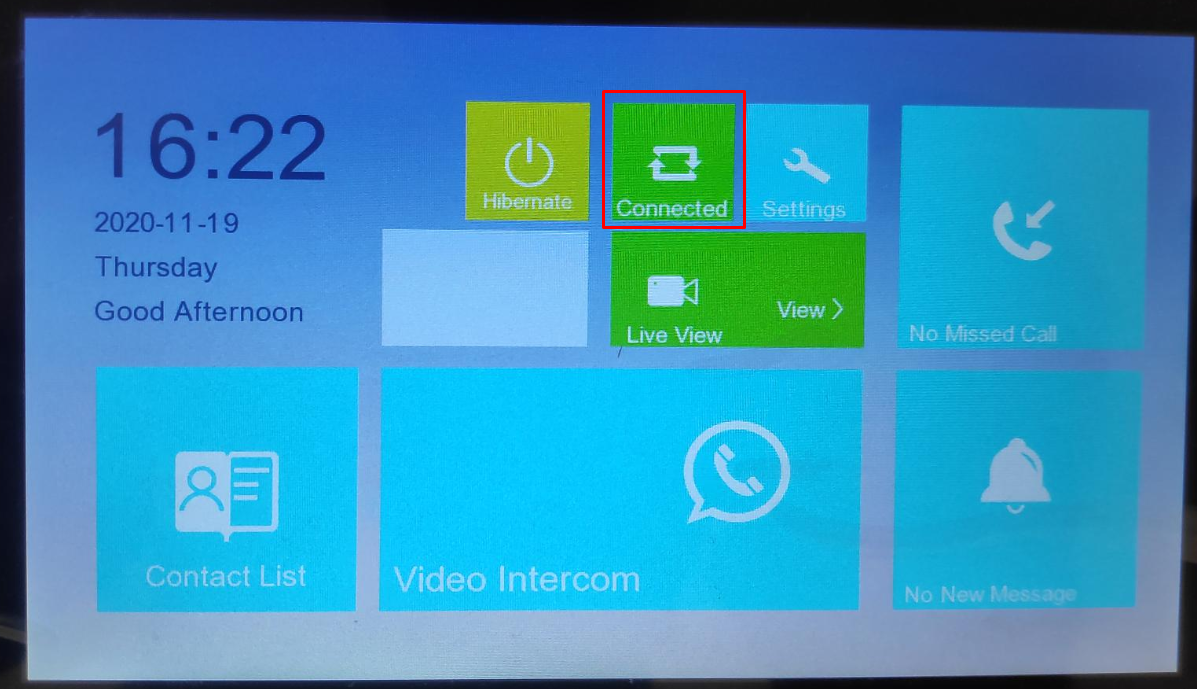

Nous pouvons également vérifier qu'avant de modifier l'adresse IP, sur l'écran de la MASTER STATION , l'icône CENTRE sera en ROUGE, indiquant simplement que le serveur SIP n'est pas configuré.
Une fois que l'adresse IP a été modifiée dans ce champ, la connexion sera établie.

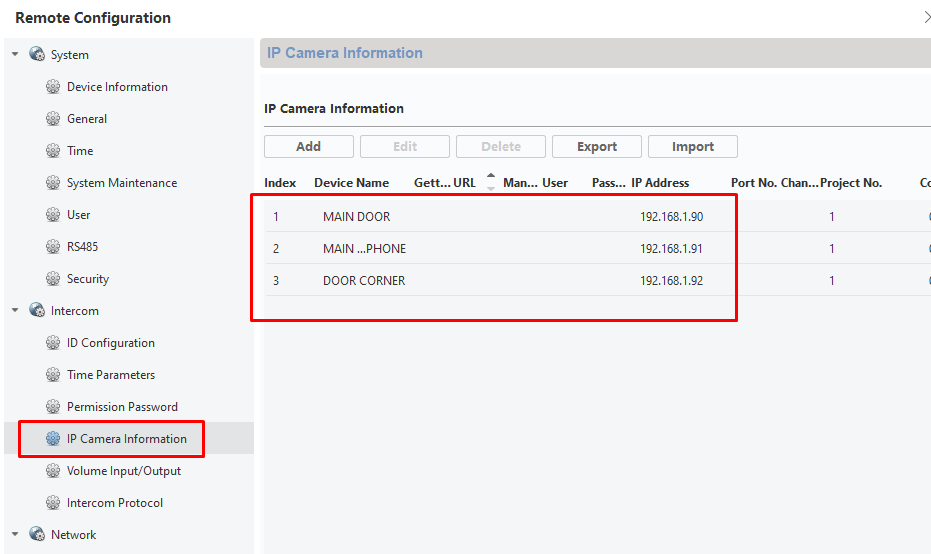

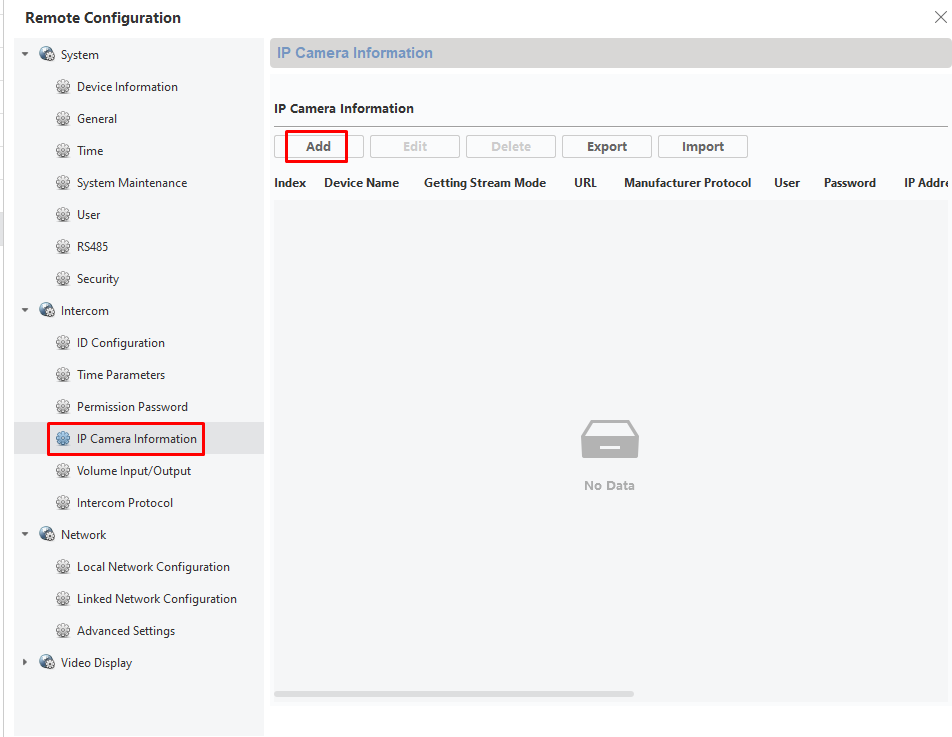

Très important, il est également nécessaire d'ajouter les adresses IP des platines de rue directement dans la MASTER STATION , sinon l'audio bidirectionnel ne pourra pas être ouvert depuis la master station et nous devrons attendre l'appel de la platine de rue. Voyons donc comment ajouter les platines de rue à la MASTER STATION.

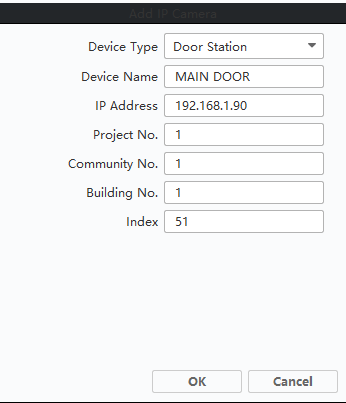

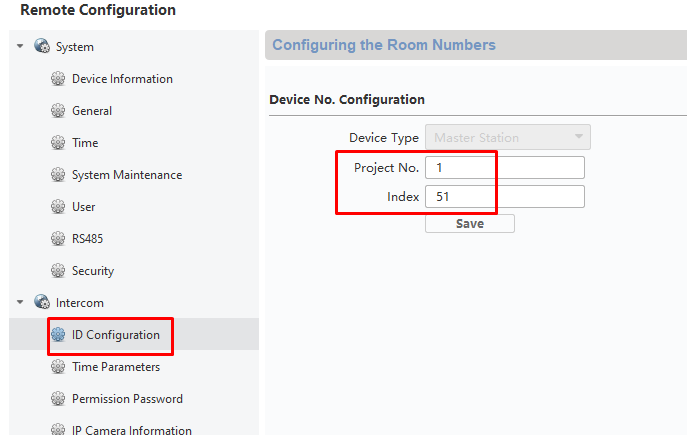

N'oubliez pas que le Project Numbert et l'index se trouvent dans le menu intitulé CONFIGURATION DE L'ID :
La configuration serait la suivante :
Ainsi, depuis la MASTER STATION, nous pouvons vérifier l'image du platine de la PORTE PRINCIPALE et aussi ouvrir le son bidirectionnel, en plus d'ouvrir la porte. Si nous ne le faisions pas, nous devrions attendre l'appel d'un des conseils.

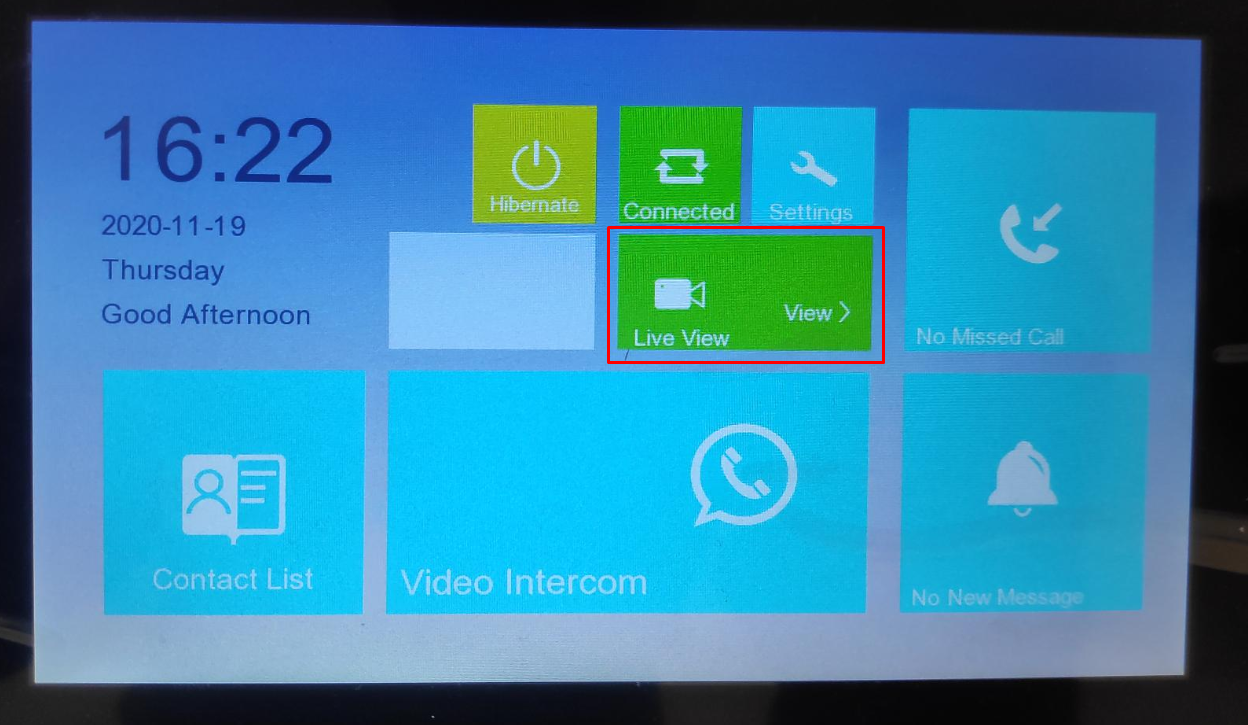

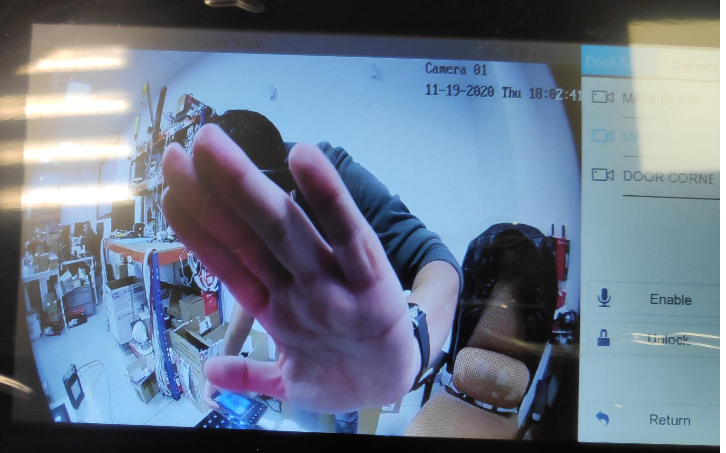

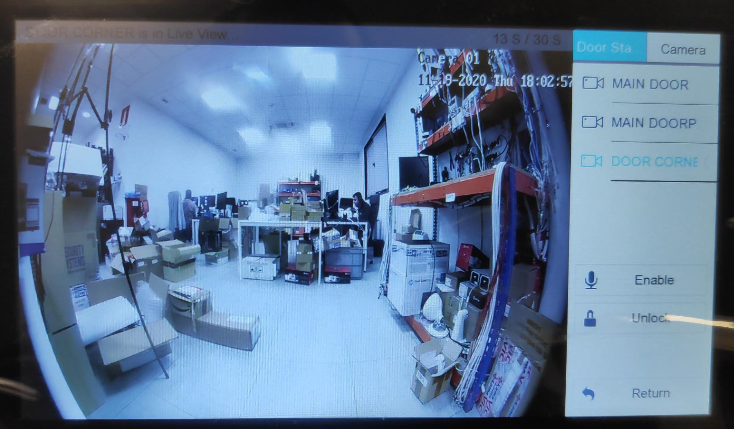

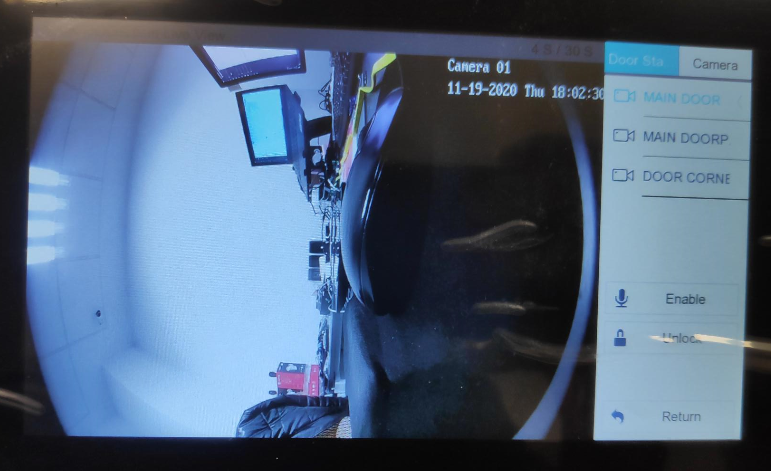

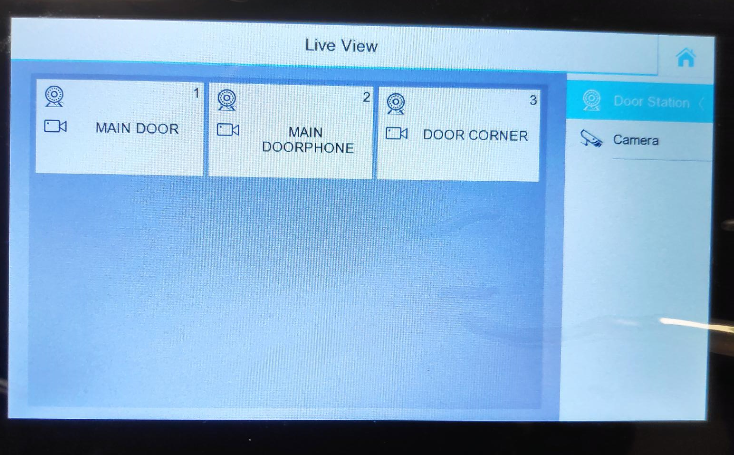

Une fois la configuration effectuée, nous pouvons vérifier la connectivité en essayant de visualiser la vidéo en direct :
ÉTAPE 4 - Configuration de la platine de rue
Nous allons commencer par le principal. Dans notre cas, nous avons 3 platine de rue, donc nous aurons un deuxième panneau comme porte secondaire et le dernier panneau comme esclave de l'un des précédents.

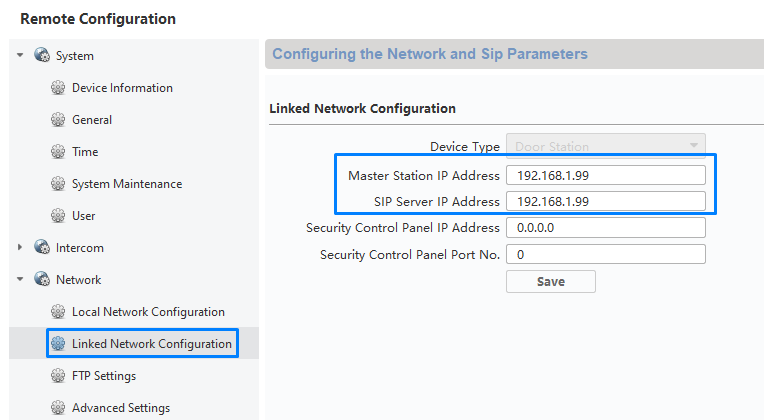

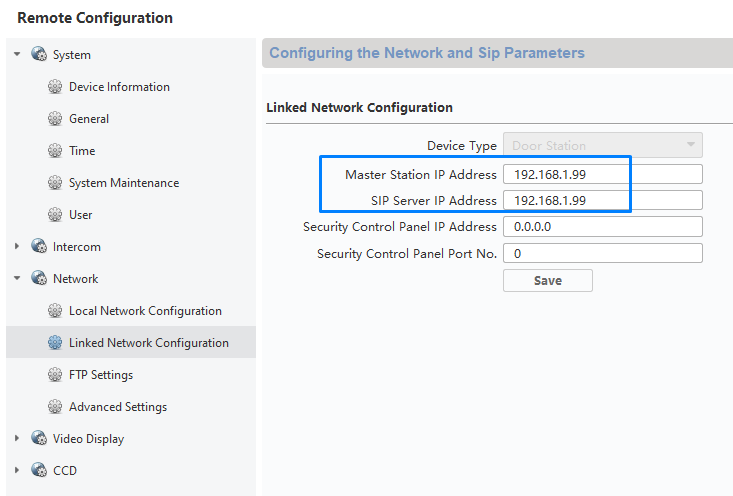

Allez dans la configuration "LINKED NETWORK CONFIGURATION" et dans MASTER STATION IP et SIP SERVER IP, nous entrerons l'adresse IP de notre master station, dans notre cas 192.168.1.99.

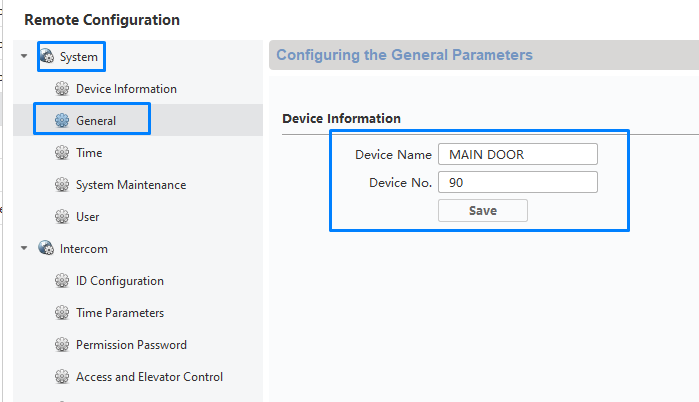

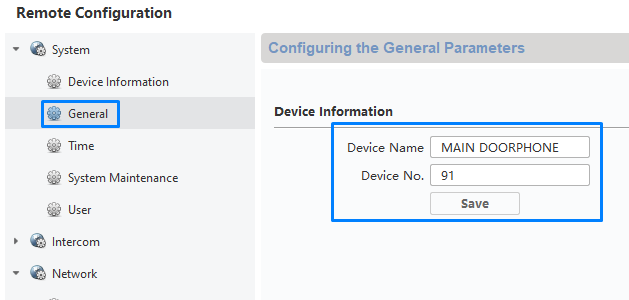

Comme nous avons 3 platines de rue, nous avons également changé le nom et la combinaison NOM DE L'APPAREIL / NUMÉRO DE L'APPAREIL de chaque platine de rue :
Nous avons utilisé la fin de l'adresse IP de chaque platine pour appliquer la valeur au NUMÉRO DE DISPOSITIF (par défaut, la valeur est 88).
Ensuite, dans DIAL, nous configurons le BOUTON PRINCIPAL de notre platine pour appeler la MASTER STATION et non les moniteurs.
Nous allons répéter cette procédure sur le tableau de la PORTE PRINCIPALE. Dans notre cas, nous imaginerons qu'il s'agit d'une deuxième porte d'entrée du bâtiment.
La configuration sera la suivante pour notre deuxième porte :
Dans la configuration "LINKED NETWORK CONFIGURATION", nous appliquons l'adresse IP de la MASTER STATION telle qu'elle est dans l'image ; souvenez-vous qu'il s'agit de la même adresse IP pour le SERVEUR SIP.

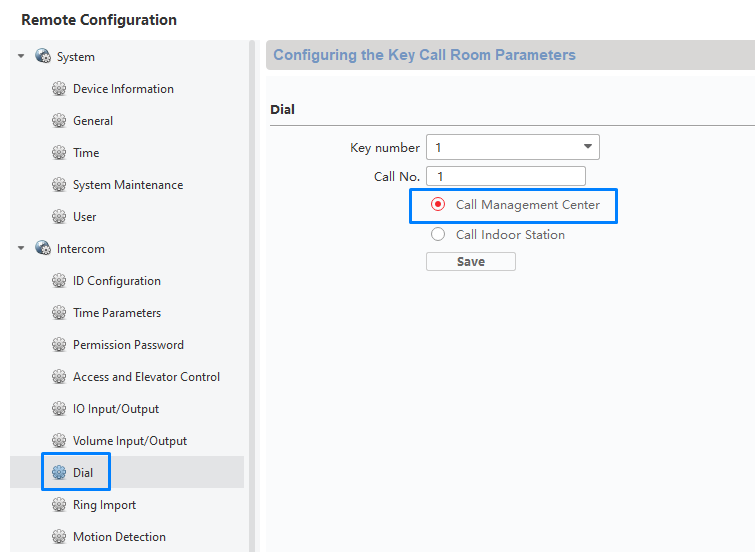

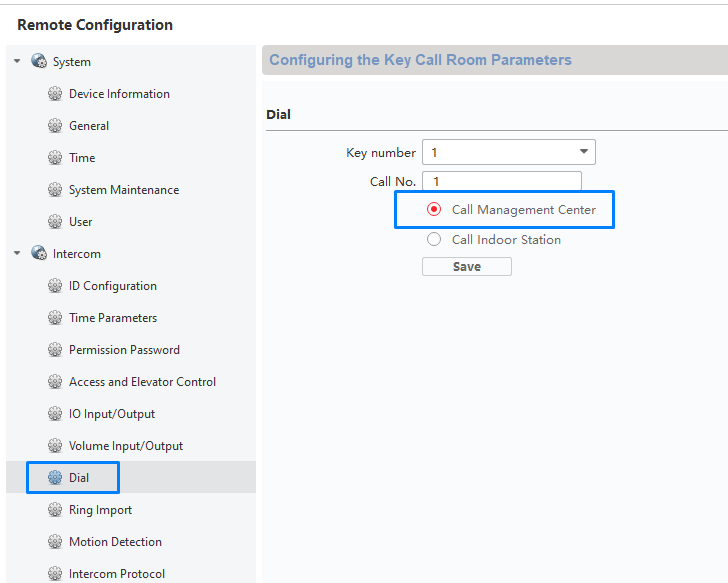

Allez à DIAL et cochez également l'option CALL MANAGEMENT CENTER. Une fois l'opération enregistrée, nous pouvons l'essayer sans problème, nous verrons que l'appel arrivera à la MASTER STATION
Pour notre troisième conseil d'administration, nous allons répéter la procédure. Dans notre cas, le tableau n'a pas la SF-VIMOD-KEY6, il n'a donc qu'un bouton d'appel, nous l'utiliserons donc uniquement pour appeler la master station. La configuration est alors la même que celle des autres cartes.
5ème étape - Configuration des écrans

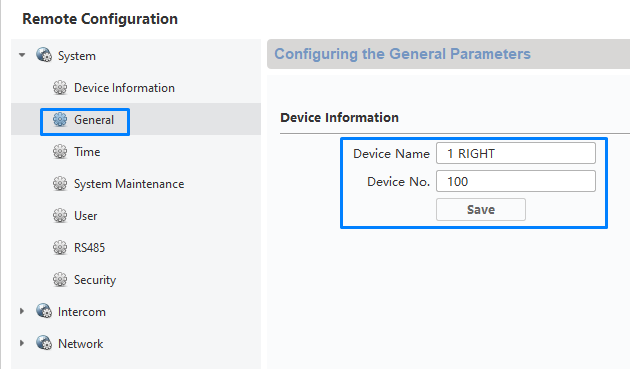

Tout d'abord, nous allons changer le nom de l'appareil pour le 1er DROIT, mais nous évitons les caractères spéciaux, car ils peuvent générer certains problèmes. Nous allons fixer le NUMÉRO D'APPEL à 100.

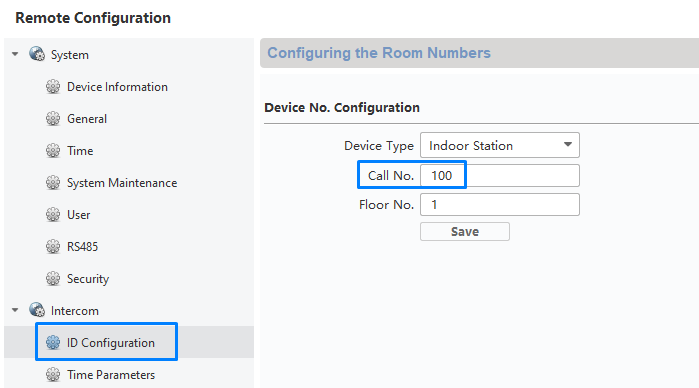

Ensuite, dans ID CONFIGURATION, nous allons paramétrer dans le champ sélectionné le numéro 100, ce sera le numéro pour recevoir les appels de la carte externe et de la MASTER STATION, donc il faut faire attention à ne pas répéter les numéros.

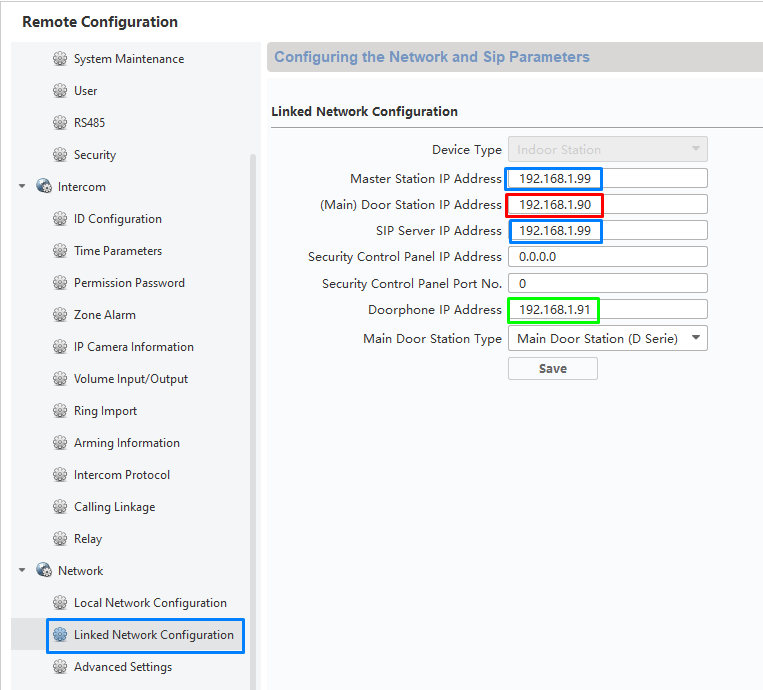

Par conséquent, dans la LINKED NETWORK CONFIGURATION, nous devons paramétrer les adresses IP de nos stations d'appel.
Couleur bleue : les adresses IP marquées en bleu correspondent à la MASTER STATION.
Couleur rouge : L'adresse IP marquée en rouge correspond à notre MASTER STATION.
Couleur verte : L'adresse IP en vert correspond à notre deuxième STREETBOARD, disons qu'il s'agit d'une porte secondaire.
N'oubliez pas que l'adresse IP 192.168.1.92 provient de notre panneau extérieur (qui n'appellera que la master station), il n'y a donc aucune raison de continuer avec les paramètres locaux sur les écrans.
Une fois cette configuration effectuée, nous pourrions faire le test suivant :

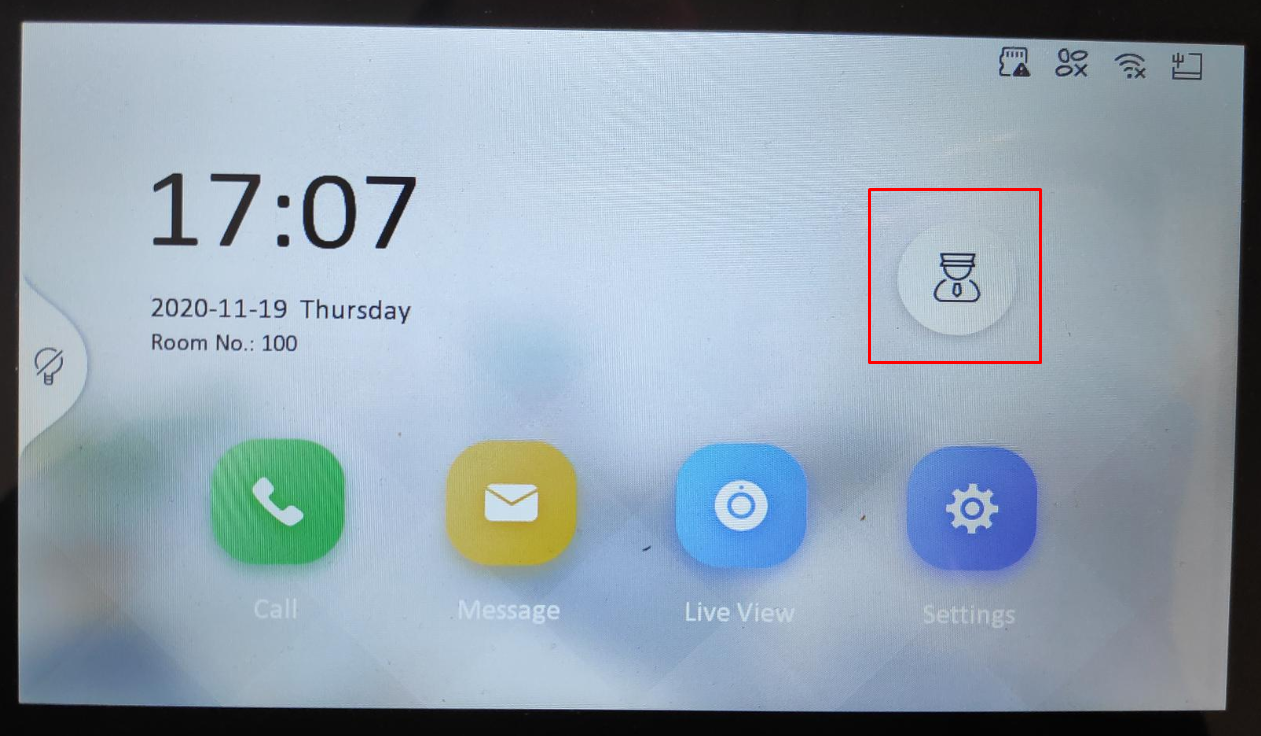

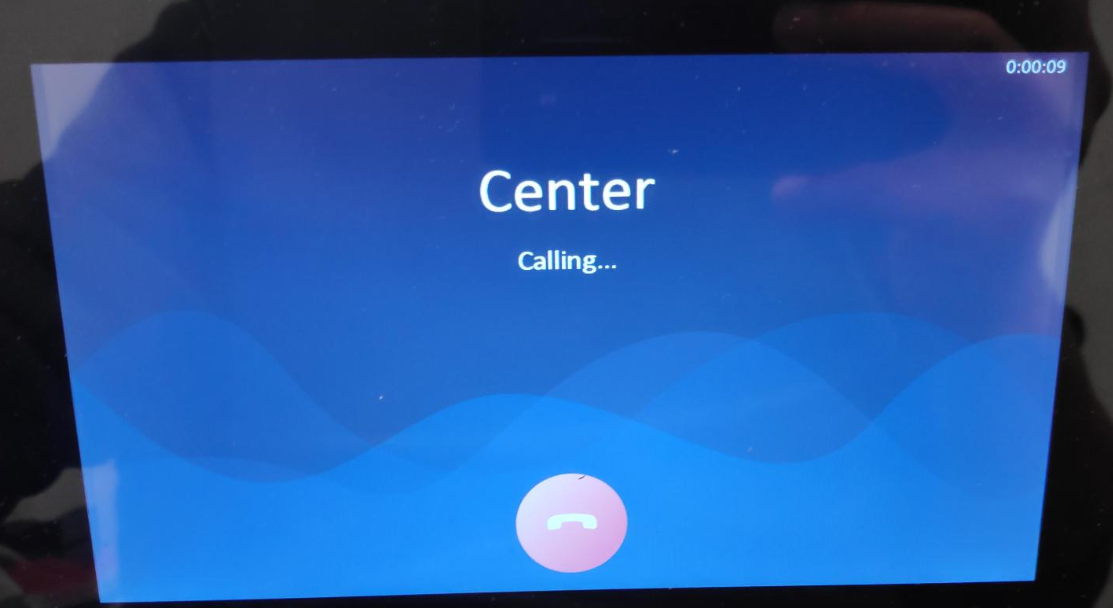

Une fois que nous avons cliqué sur l'icône marquée, nous devrions pouvoir appeler la MASTER STATION.
LA CONFIGURATION QUE NOUS VENONS DE PRÉSENTER DOIT ÊTRE FAITE DANS TOUS LES ÉCRANS.

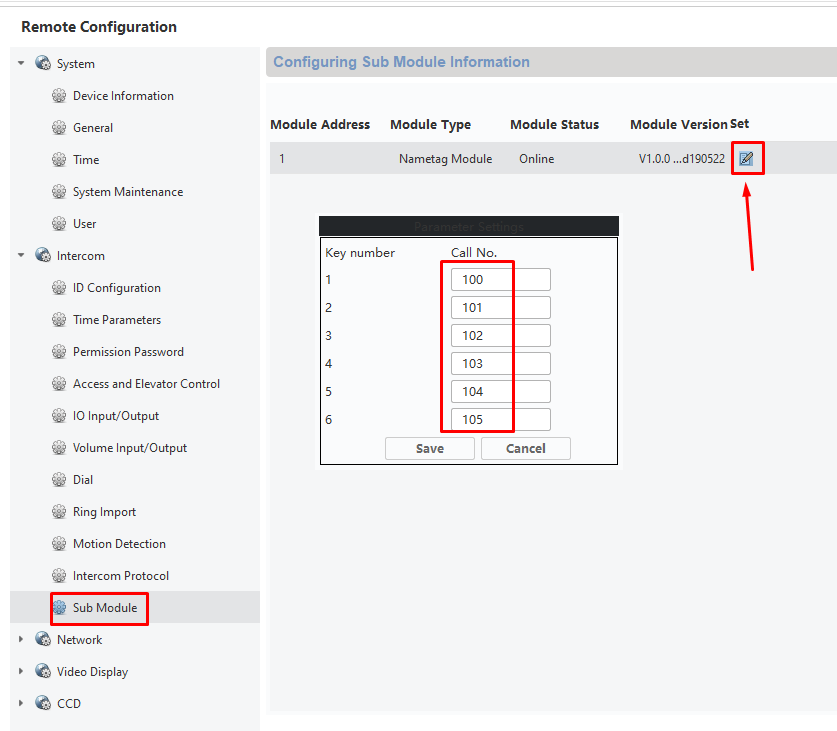

Pour configurer le module KEY6, nous devons aller sur les cartes correspondantes, choisir l'option SUB-MODUL, cliquer sur Paramètres et ensuite déterminer que (exemple) le bouton 1 du module appellera l'écran avec l'ID 100, avec le bouton 2 nous appellerons l'écran avec l'ID 101, etc...
