La connexion des modules d'interphones vidéo avec la platine se fera par le biais du connecteur RS-485.
Connecteur de sortie RS-485 de la platine :
Quant aux modules, ils ont une entrée et une sortie RS-485 ; l'entrée sert à relier avec la platine ou à la sortie d'un autre module et, ainsi, à connecter en cascade plusieurs modules.

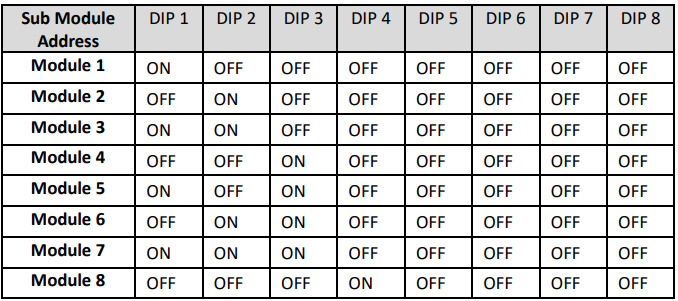

En plus de les connecter, nous devrons configurer les DipSwitches de chaque module pour indiquer la direction. Si nous avons plusieurs modules, nous configurerons chacun d'entre eux avec un maximum de 8. La position est en binaire :
La connexion doit être effectuée avec les terminaux éteints. Si ce n'était pas le cas, il faudra les redémarrer tous pour qu'ils prennent la nouvelle configuration et la nouvelle direction.

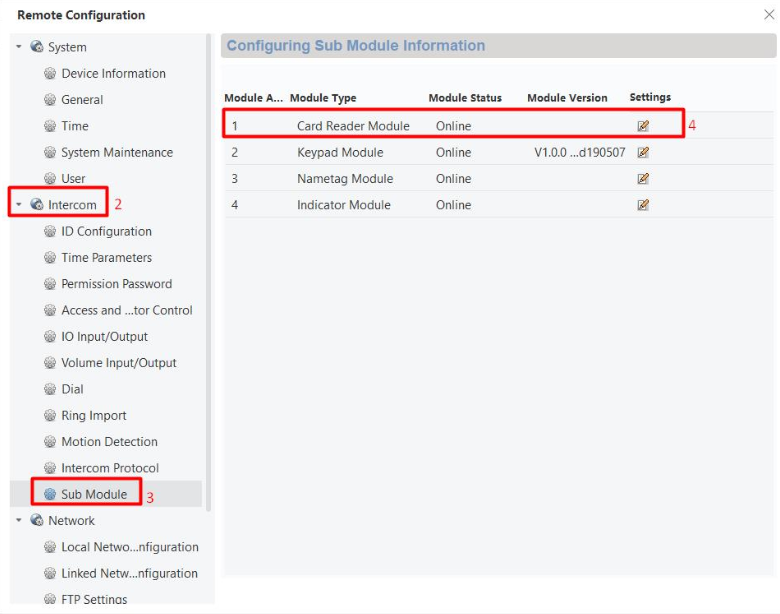

Lorsque les dispositifs ont été démarrés et que la platine est ajoutée au logiciel, nous verrons que le terminal est correctement détecté par la platine :

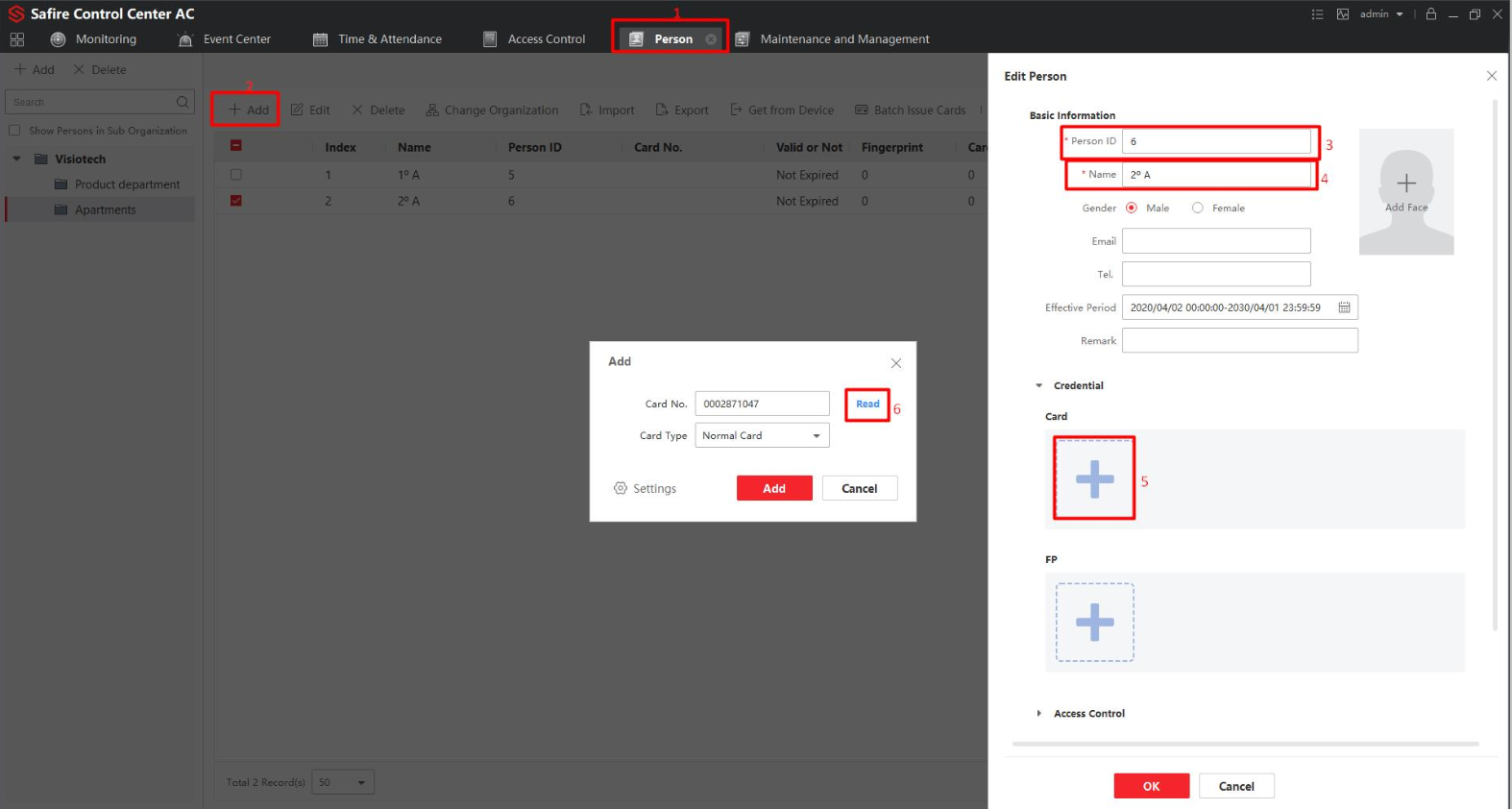

Enfin, il ne nous reste plus qu'à commencer à ajouter des utilisateurs. Nous allons d'abord créer l'utilisateur en lisant la carte à partir du module de carte lui-même, ou en utilisant un autre type de lecteur pour spécifier manuellement le numéro de cette carte :
Ensuite, nous enverrons l'utilisateur a la platine :
Grâce à ces étapes, l'utilisateur est enregistré et l carte prête à être utilisé.
