Dans cette FAQ, nous allons découvrir les détails du contrôleur anti-manipulation SF-AC2101-WR de SAFIRE. Avec ce dernier nous obtiendrons plus de sécurité autant sur le contrôle d'accès comme sur interphones vidéos, puisque les informations sont transmises de manière codée et que si le contrôleur n'est pas accessible de l'extérieur, nous ne pourrons pas le saboter, comme cela est possible avec les sorties relais accessibles de l'extérieur.

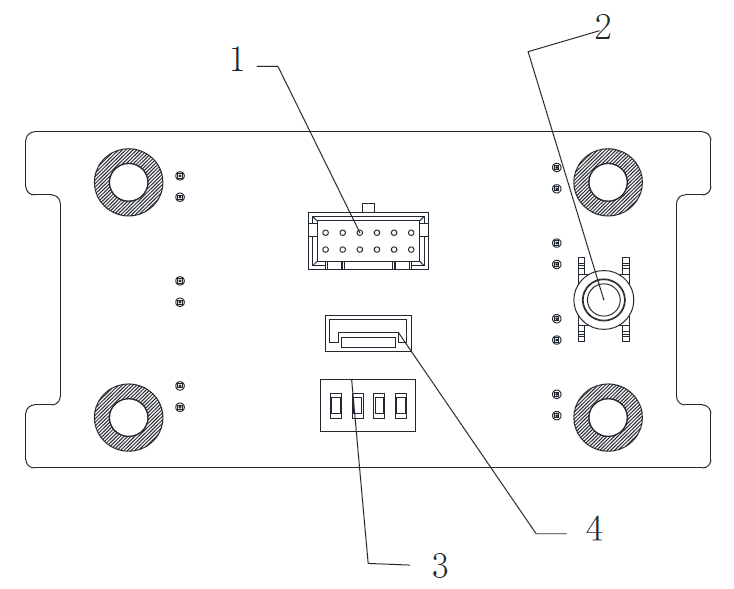

VUE D'ENSEMBLE
1 - Interface de câblage RS485, alimentation, LED de contrôle, etc.
2 - Tamper de sabotage
3 - DIP Switch
4 - Interface Wiegand

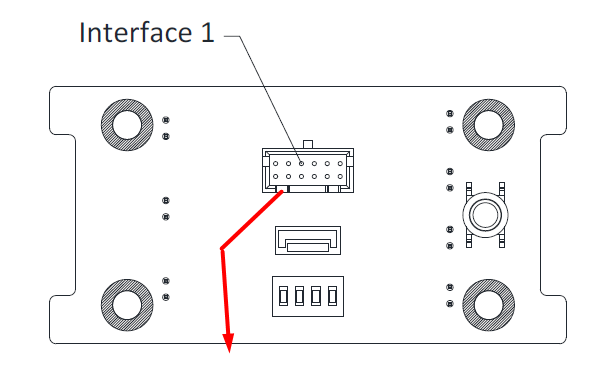

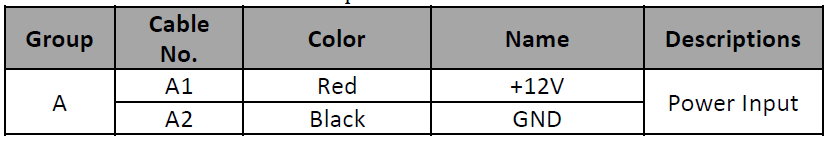

Interface de câblage RS485, alimentation, LED de contrôle, etc.

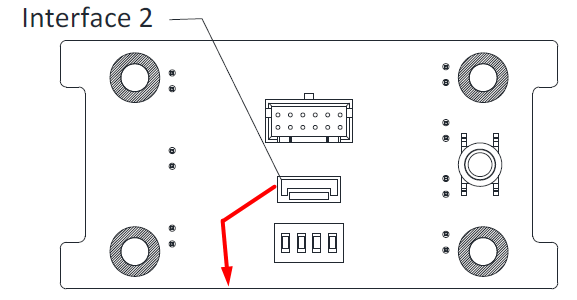

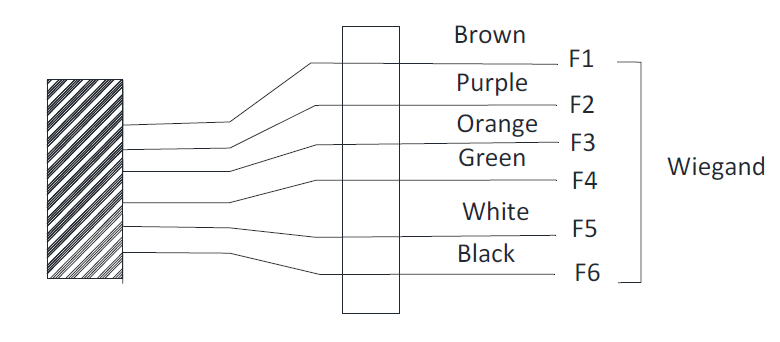

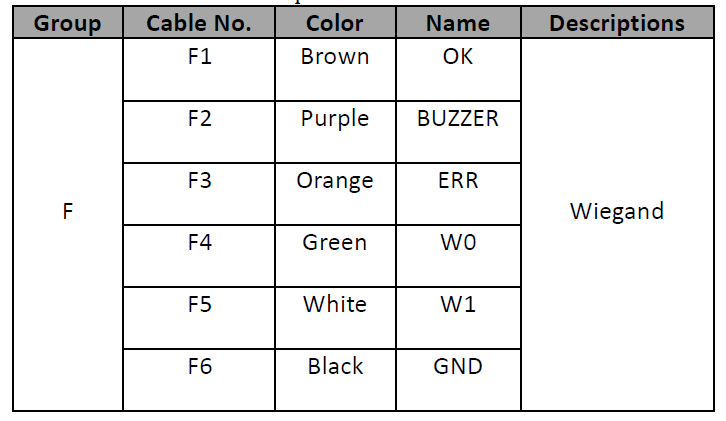

Câblage de l'interface Wiegand
DIP Switch
Introduction DIP Switch
Le nombre de DIP switch de gauche à droite est de 1 à 4.
Représente 0 en mode binaire
Représente 1 en mode binaire
CONFIGURATION
Toute la configuration doit être effectuée sur la platine extérieure de l'interphone vidéo ou du contrôle d'accès à partir du logiciel Safire Control Center.
Nous devons attribuer l'ID 1 au contrôleur, pour ce faire, il suffit d'activer le dip-switch 1 et de désactiver les autres dip-switchs
Ensuite, nous devons modifier la configuration RS485 de la platine de l'interphone vidéo depuis le Safire Control Center
En redémarrant les dispositifs, nous pouvons voir comment, maintenant, sur l'écran, nous aurons deux boutons de déverrouillage. Le temps d'ouverture du relais du contrôleur est la même que celle du relais de la plaque.

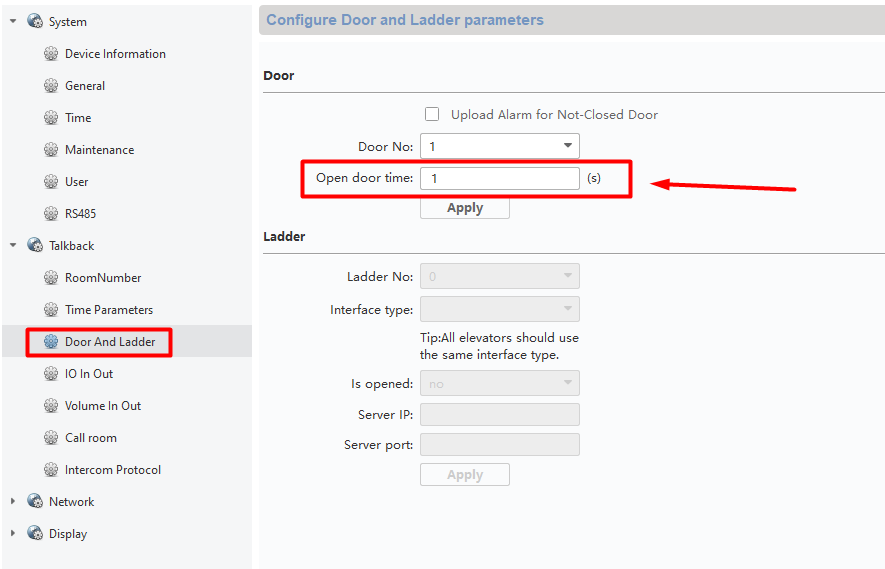

Nous devrions ajuster le temps de l'option ci-dessous :
En outre, nous avons joint le manuel complet du dispositif
