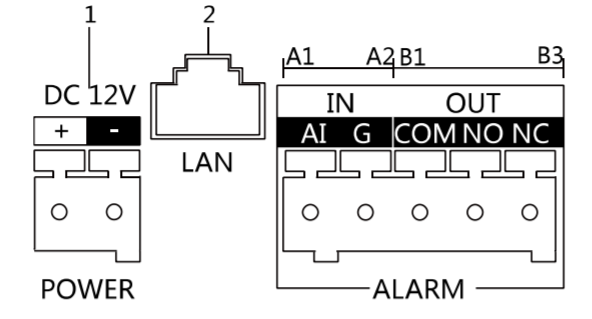

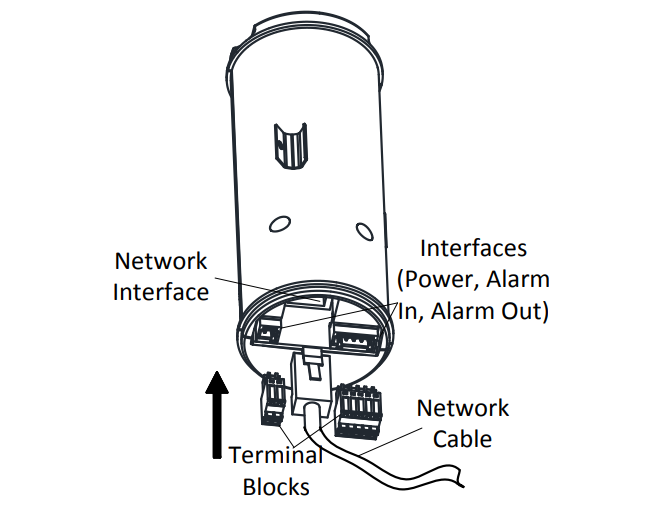

1. LES TERMINAUX ET LES INTERFACES
1 - 12 VDC Entrée d'alimentation.
2 - Interface réseau (PoE IEEE802.3af)
A1 - Entrée d'alarme
A2 - GND
B1 - Comun
B2 - NO (Connexion de verrouillage de gâche)
B3 - NC (Connexion de ventouse électromagnétique)

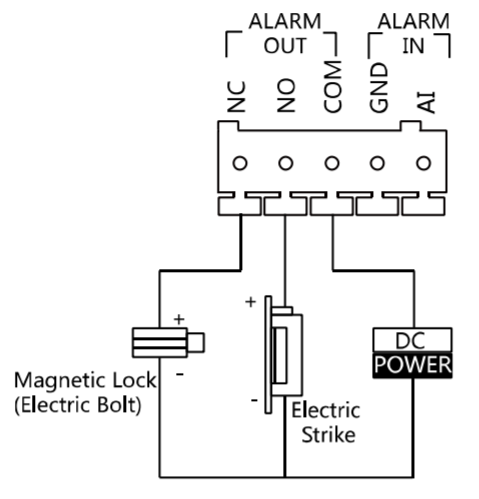

2. CABLÂGE DES SERRURES
La sortie d'alarme NC/COM est configurée par défaut pour connecter des ventouses électromagnétiques.
La sortie d'alarme NO/COM est configurée par défaut pour connecter des serrures électriques / gâches électriques.
Pour connecter la serrure électrique, il est nécessaire de configurer la sortie de la borne NC / COM / NO pour le mode souhaité, ouvert ou fermé, par l'intermédiaire du Safire Control Cente ou à partir du navigateur Web.

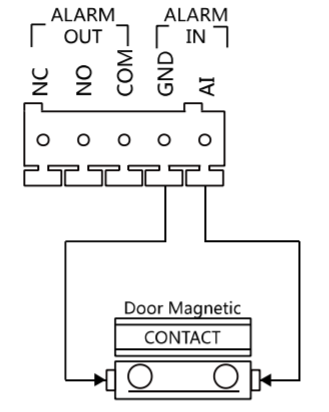

3. CONTACT MAGNÉTIQUE
Pour connecter un contact magnétique, vous devez configurer l'entrée du terminal AI pour qu'elle corresponde au "Statut de la porte" via le Safire Control Center ou à partir du navigateur Web.

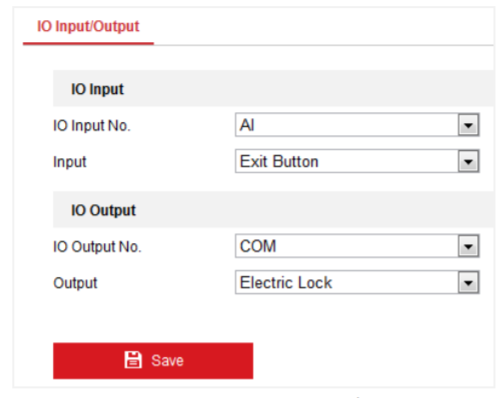

Dans l'option Entrée d'alarme, vous pouvez configurer le mode d'Input comme suit : Désactivé, Bouton de sortie, État de la porte et Personnalisé.

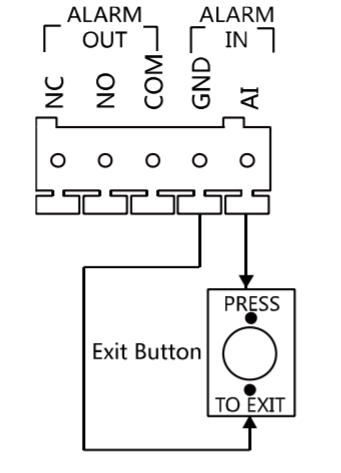

4. BOUTON DE SORTIE
Pour connecter le bouton de sortie, vous devez définir l'entrée du terminal AI comme Exit Button, via le Safire Control Center ou depuis un navigateur Web.

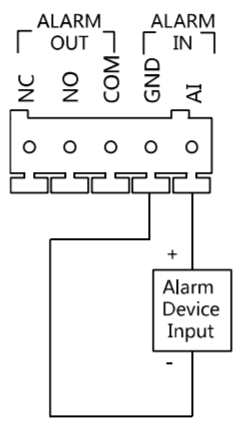

5. DISPOSITIF D'ALARME CÂBLÉ
Pour connecter un dispositif d'alarme câblé, il est nécessaire de configurer l'entrée du terminal AI en tant que CUSTOM, via le Safire Control Center ou depuis un navigateur Web.
