Description : Protocole de création et de connexion des installations au cloud TBB NOVA

INTRODUCTION

La connexion gratuite au cloud (TBB NOVA) des installations avec des équipements TBB est une étape optionnelle mais fortement recommandée. Outre la possibilité de surveiller en temps réel toute installation (avec la possibilité de visualiser les défauts, alarmes, effectuer des mises à jour, etc.), la connexion à TBB NOVA accorde 1 an supplémentaire de garantie sur les équipements installés.

Cette création et connexion d’installations peut se faire de 3 manières différentes :

• À l’aide des onduleurs de la série TBB Rio SUN II, avec le dispositif Kinergy WiFi qui est inclus dans la boîte, pour une connexion sans fil.
• À l’aide du moniteur TBB-E4-MONITOR, accessoire additionnel, pour une connexion sans fil.
• À l’aide du TBB-ETHERLINKER, accessoire additionnel, pour une connexion ethernet.

CRÉATION DE COMPTE SUR TBB NOVA.

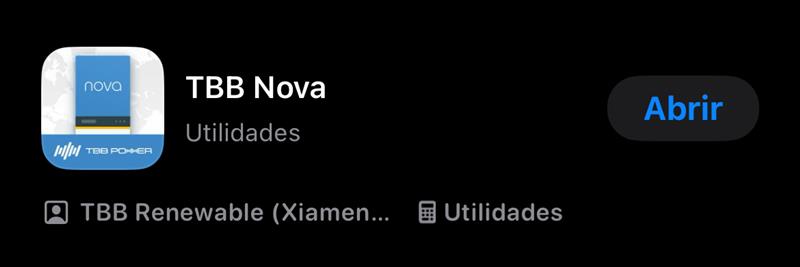

La première étape consiste à créer un compte utilisateur dans l’application TBB Nova. Elle est disponible aussi bien sur iOS, Android, que sur le portail web. De cette façon, un installateur pourra visualiser toutes ses installations depuis un même endroit. Pour cela, il est d’abord nécessaire de télécharger l’application :

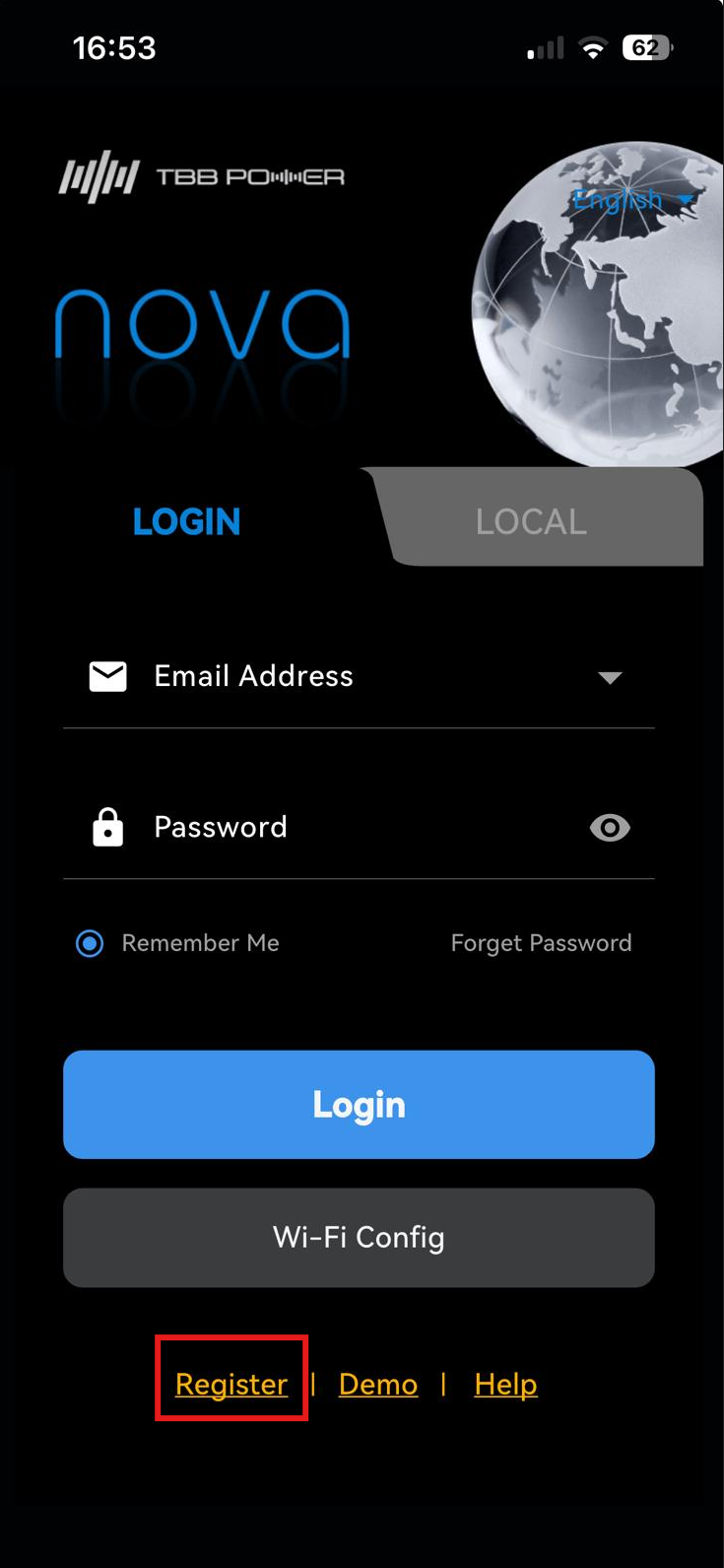

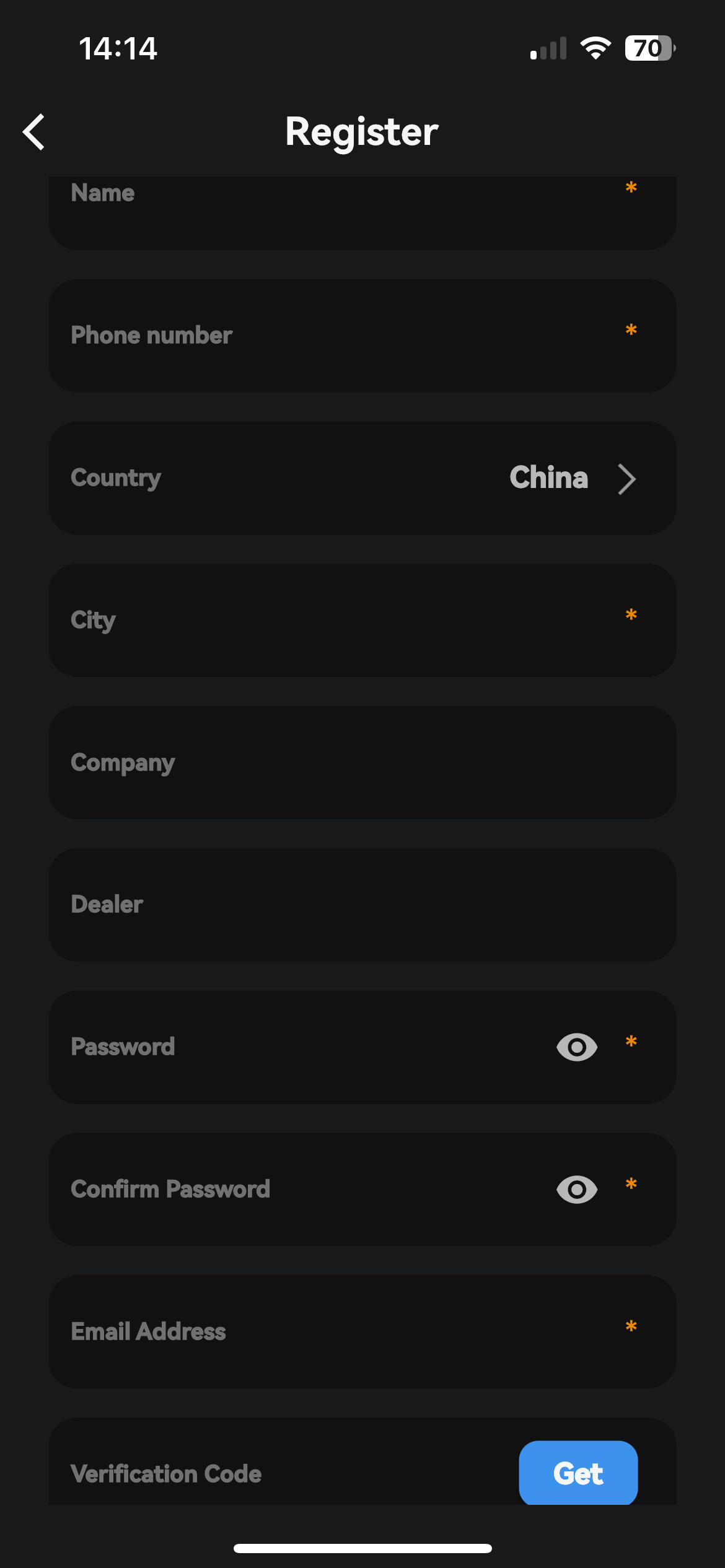

Ensuite, il faut s’enregistrer (obligatoire nom d’utilisateur, téléphone portable, pays, ville, mot de passe et compte e-mail), obtenir le code de vérification (cliquer sur GET) qui est envoyé à l’adresse e-mail précédemment indiquée, ajouter ce code, accepter les termes et conditions et cliquer sur REGISTER.

Important :

Laisser le champ DEALER vide, cela peut entraîner un échec de l’enregistrement.

Si le code de vérification n’est pas reçu, vérifier le dossier spam de votre compte e-mail.

MODE 1 : CRÉATION D’INSTALLATIONS ET CONNEXION AU CLOUD VIA LE DISPOSITIF KINERGY WIFI.

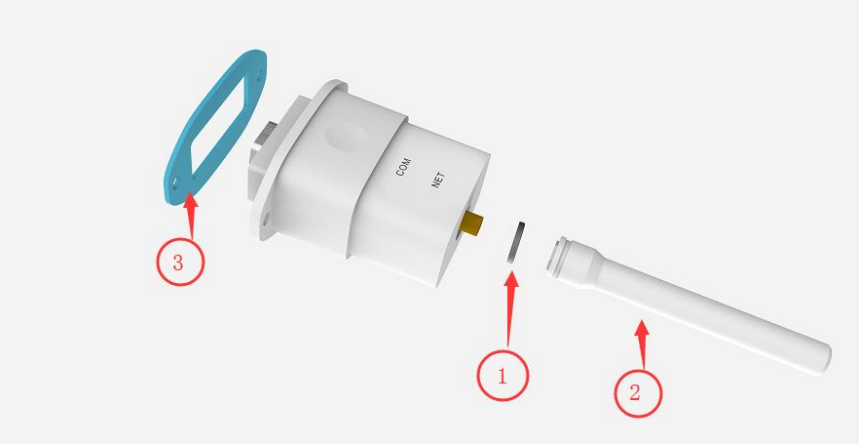

Comme indiqué précédemment, la première méthode pour créer et surveiller des installations consiste à utiliser le dispositif Kinergy WiFi (image ci-dessous) qui est inclus dans la boîte de l’onduleur TBB RIO SUN II. Il est fortement recommandé de lire le manuel d’utilisation des deux équipements.

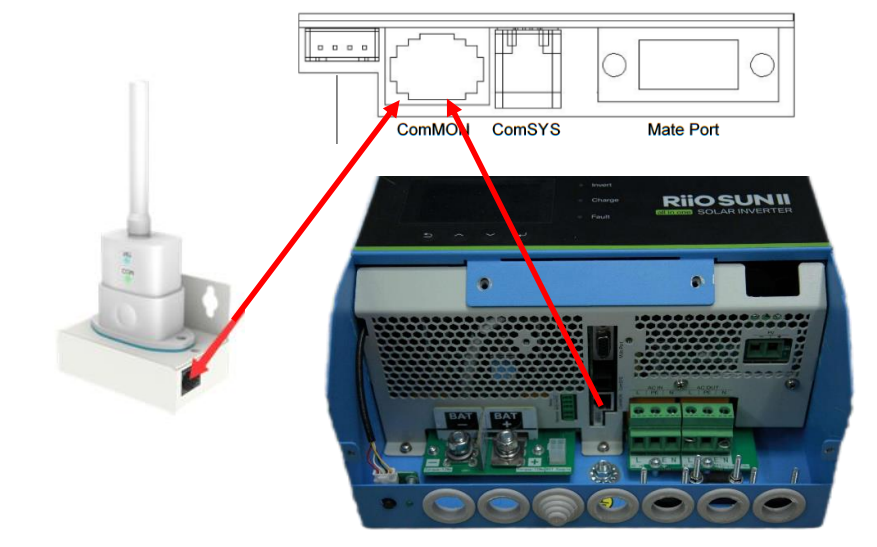

La connexion physique du module Kinergy WiFi se fait à l’aide d’un câble RJ45, également disponible dans la boîte de l’onduleur. Le câble RJ45 est connecté entre le port ComMON de l’onduleur TBB RIO SUN II et le port RJ45 du Kinergy WiFi, comme illustré dans l’image suivante.

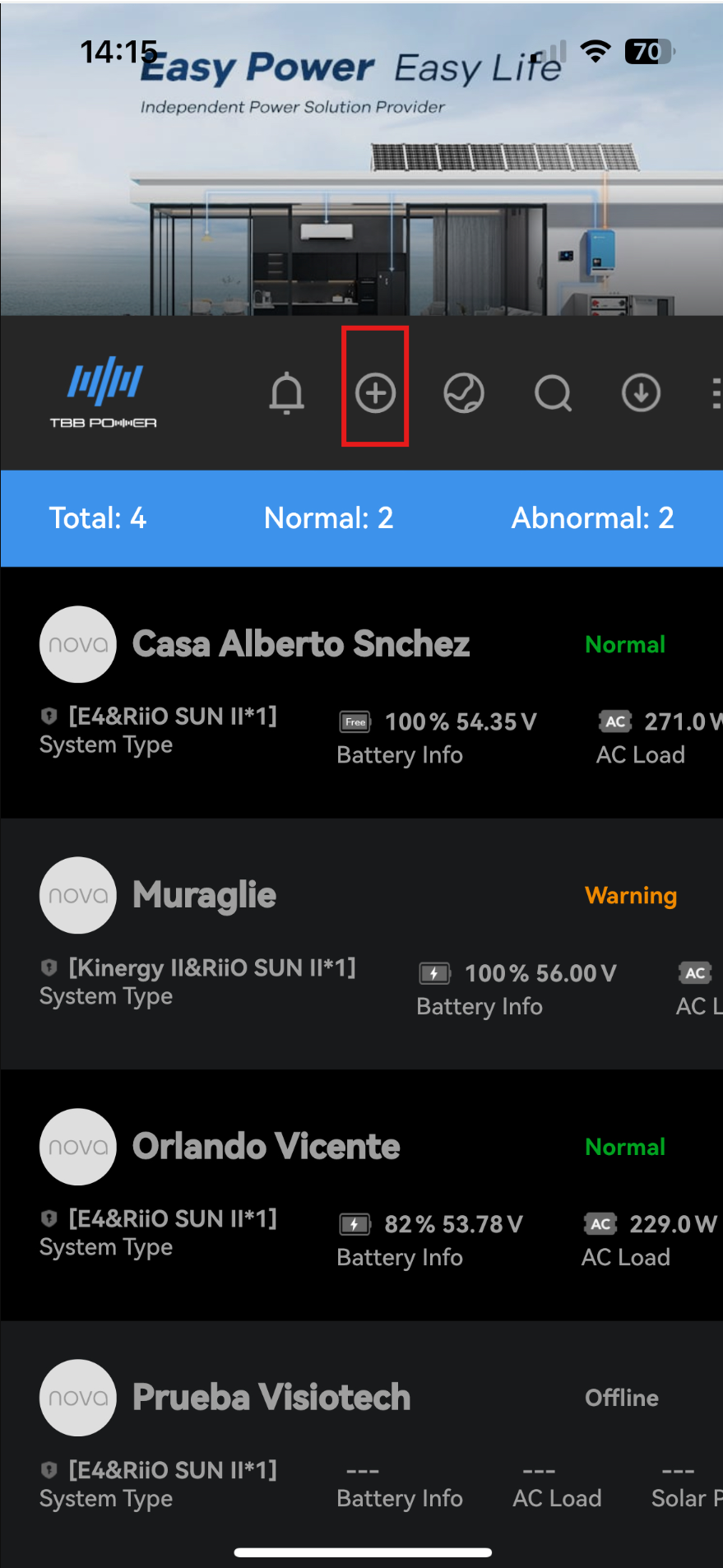

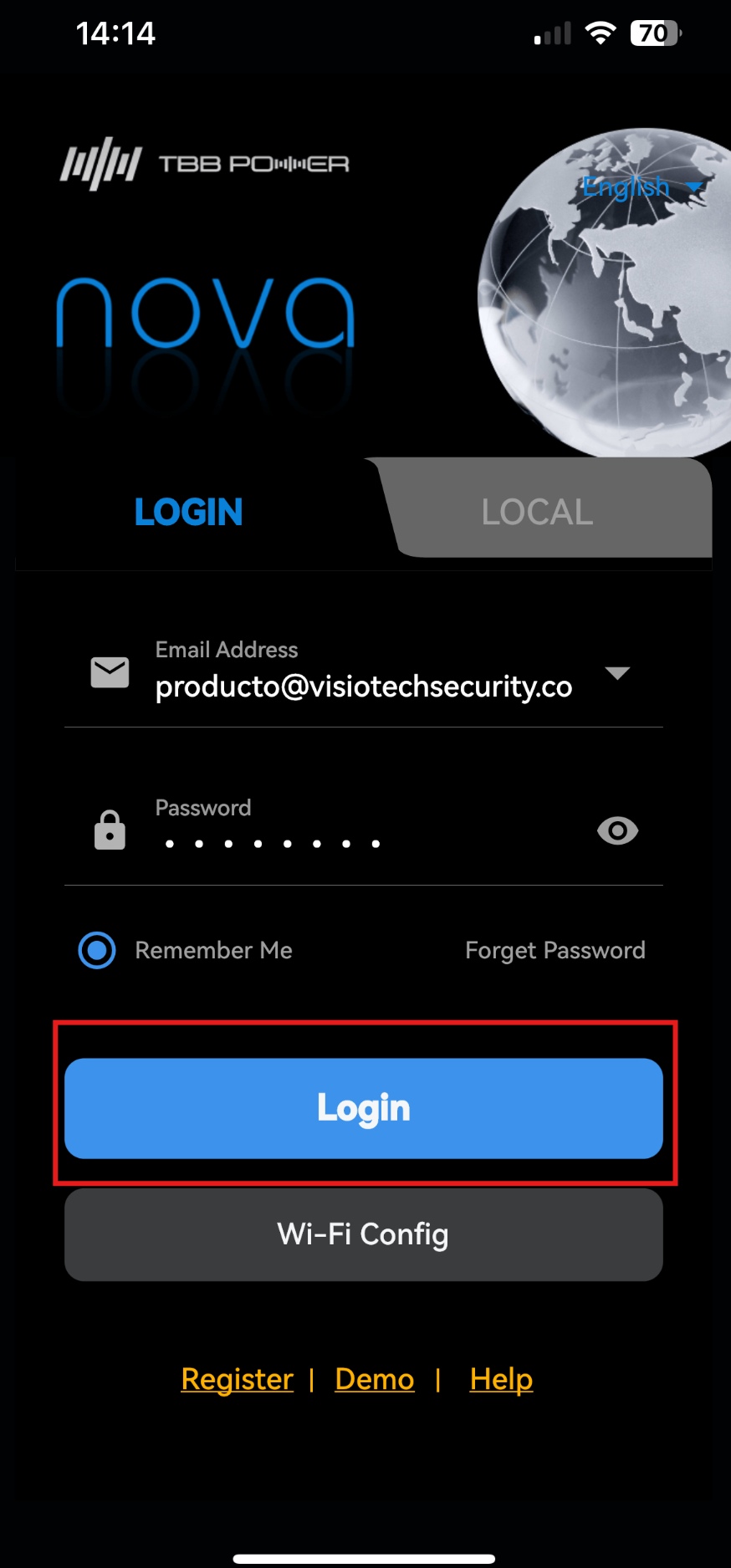

Pour créer l’installation dans l’application TBB Nova, il est nécessaire d’ouvrir l’application et de saisir les identifiants (utilisateur et mot de passe) de votre compte puis d’appuyer sur LOGIN. Une fois dans l’application, l’installation se crée en cliquant sur l’icône "+" qui apparaît dans l’interface.

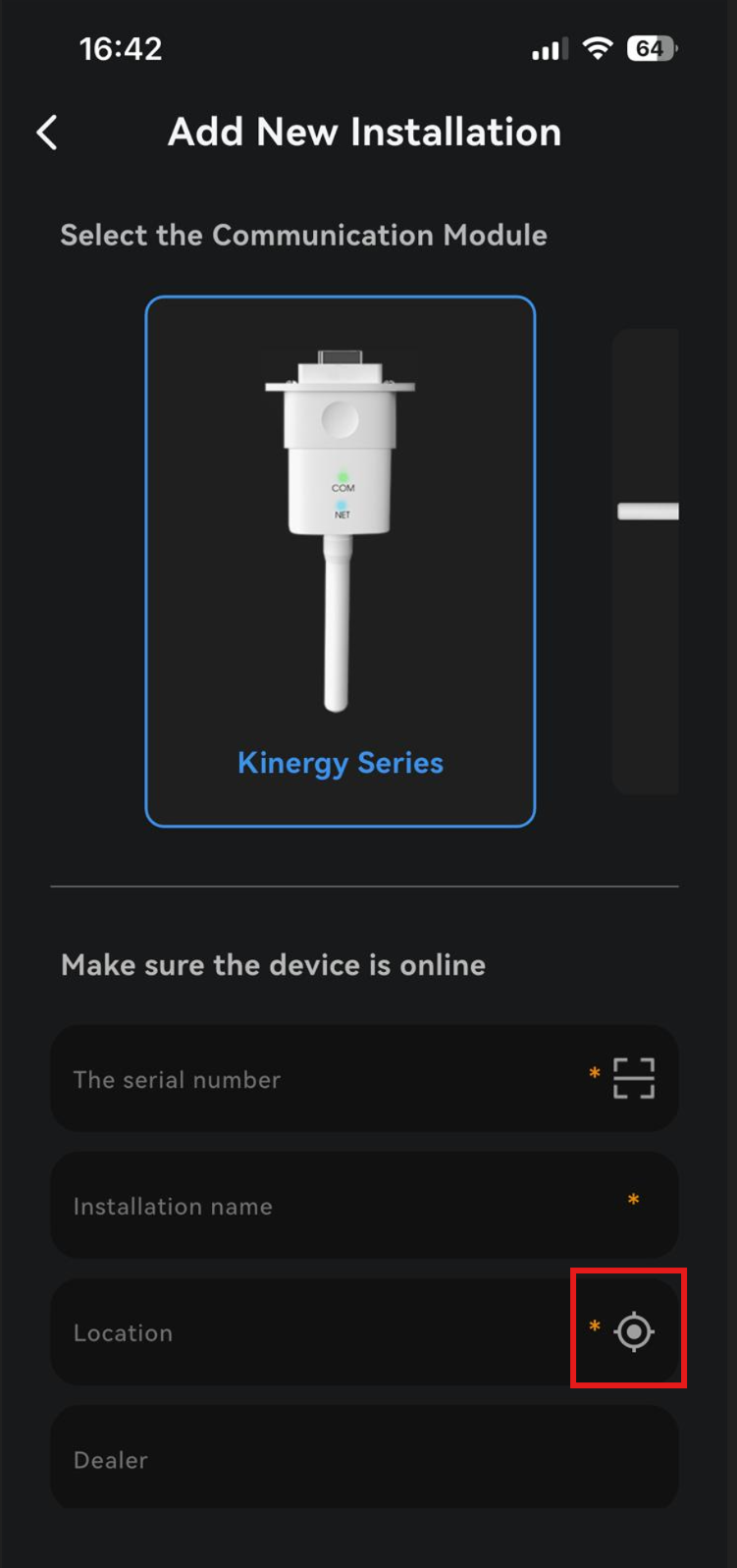

Ensuite, le menu suivant apparaît où il faut saisir les données du Kinergy WiFi : Numéro de série (peut être saisi manuellement ou en scannant le code QR), nom de l’installation et emplacement (qui s’affiche automatiquement via l’icône entouré en rouge). Cliquer sur CONFIRM et ainsi, une installation a été créée dans TBB Nova.

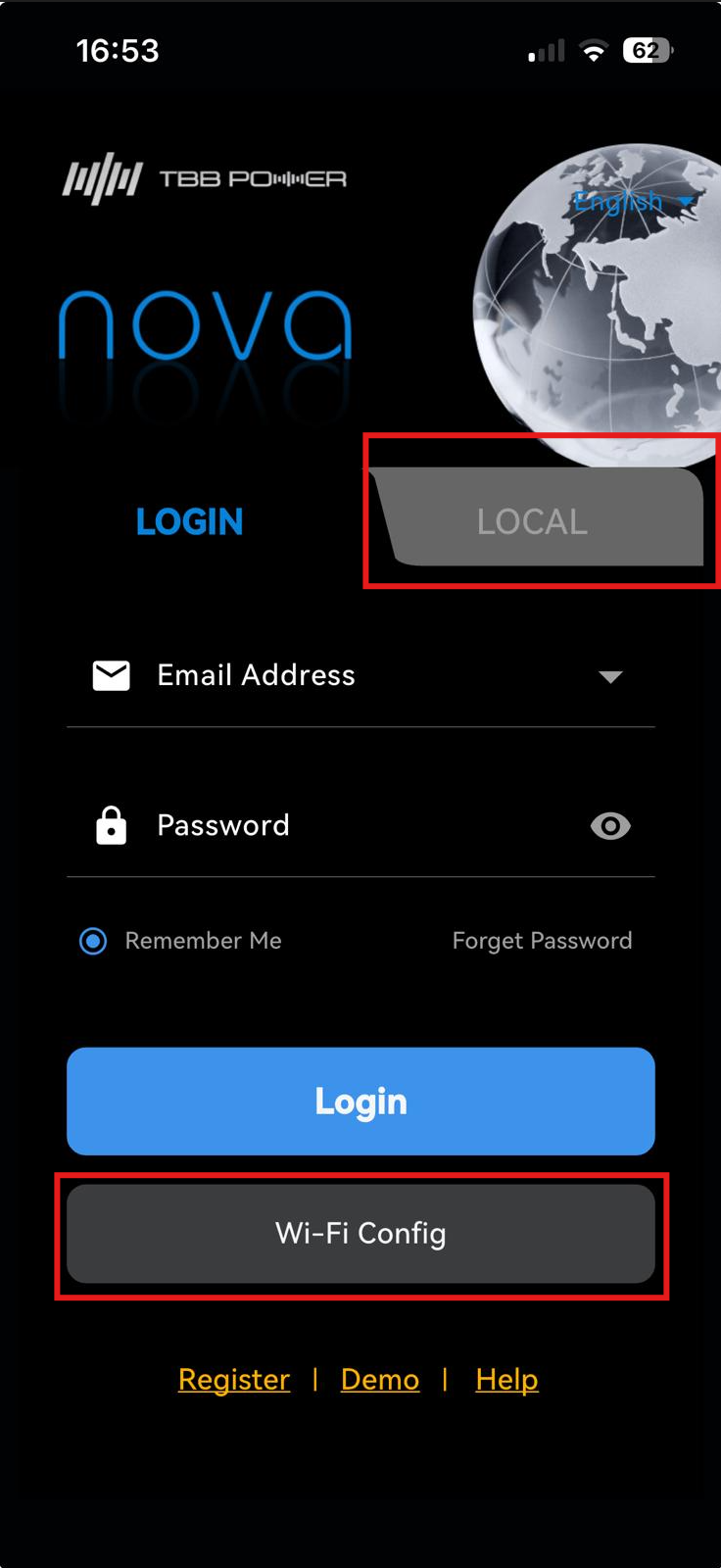

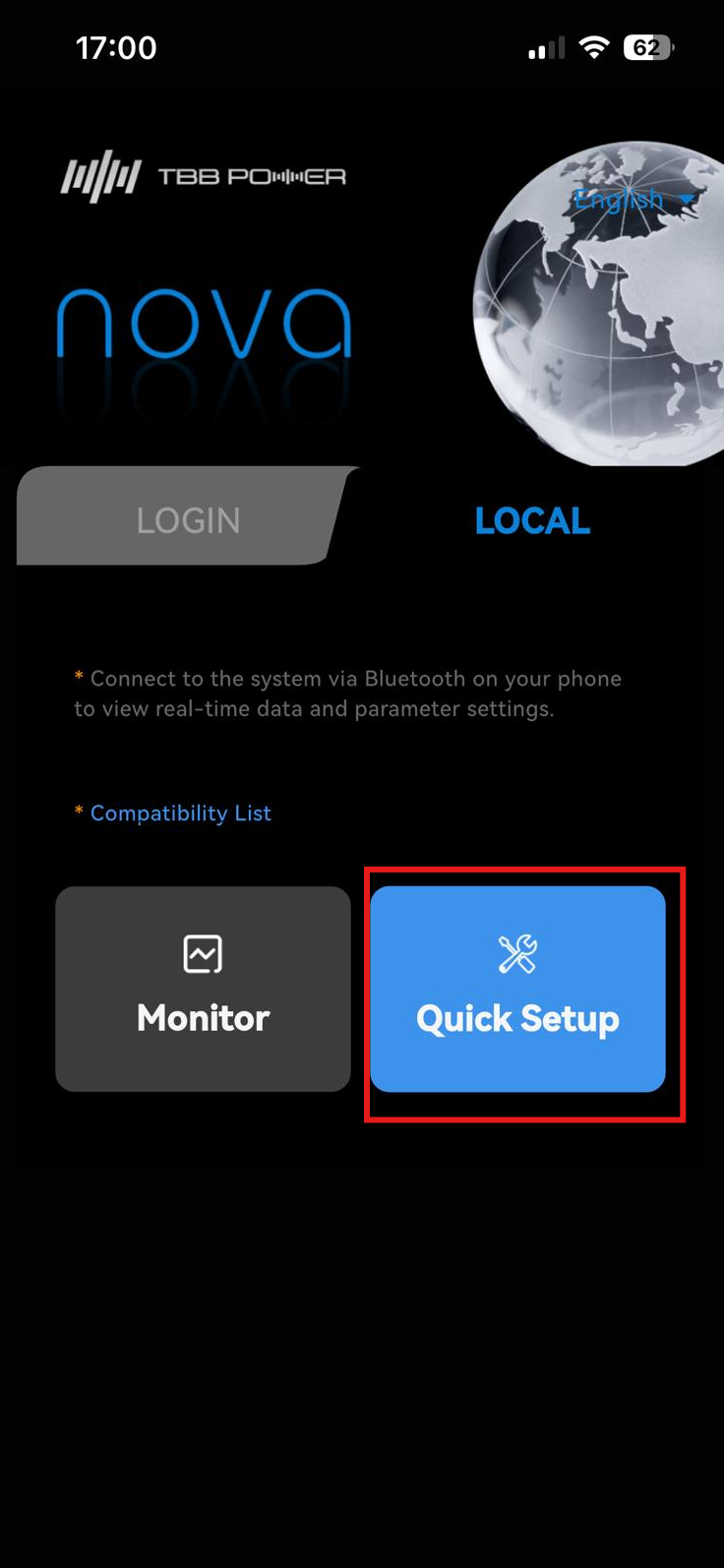

Une fois l’installation créée, il faut la connecter au cloud. Pour cela, il faut quitter l’application et revenir au menu principal. Dans ce menu, il y a 2 façons de procéder : soit cliquer directement sur Wi-Fi Config, soit aller sur LOCAL puis Quick Setup. Dans les deux cas, on arrive au même menu.

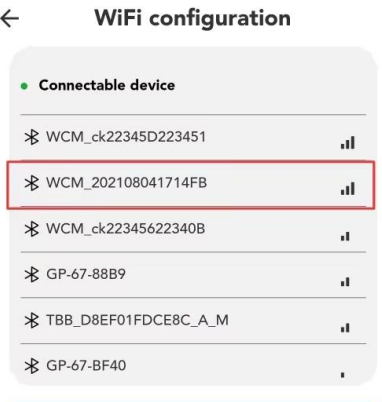

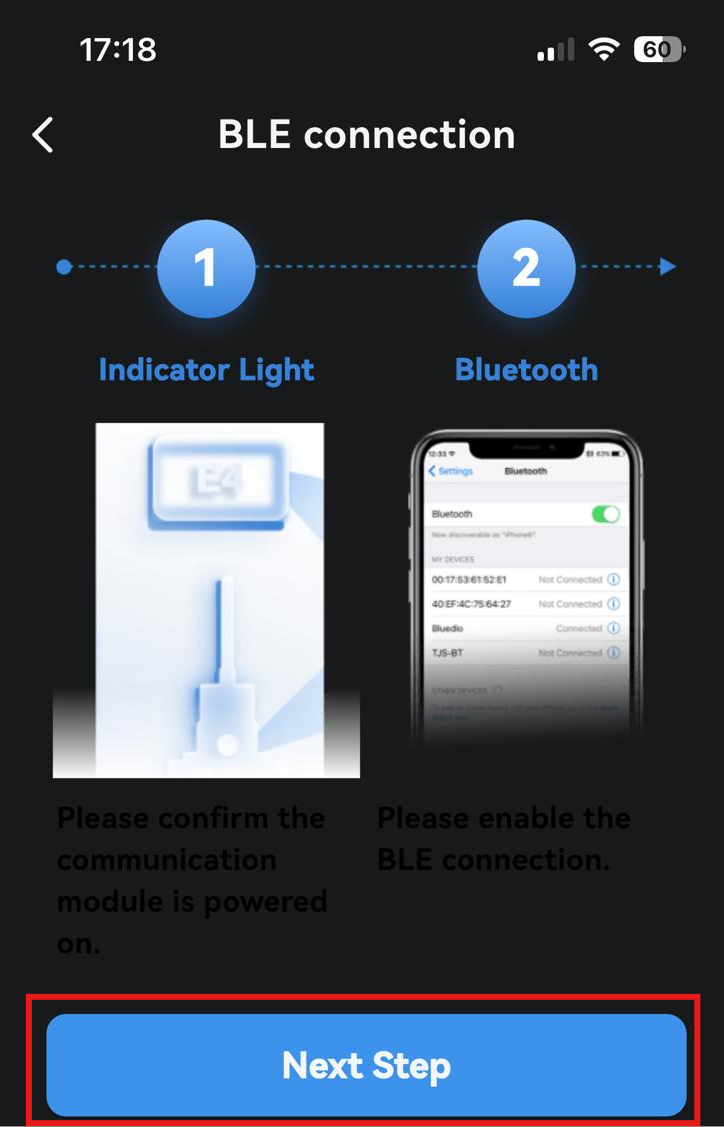

L’étape suivante consiste à le connecter localement via BLE. Dans le menu suivant, il faut cliquer sur Next Step (en vérifiant que le Kinergy WiFi n’est pas toujours en rouge), rechercher une adresse qui soit la suivante : WCM:[Numéro de série du Kinergy WiFi] et cliquer dessus.

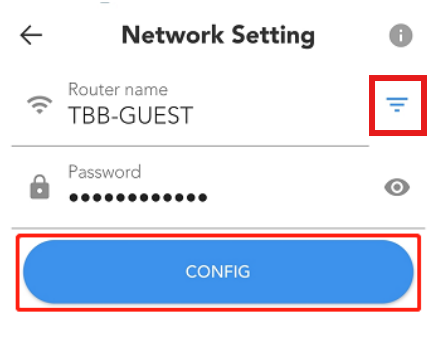

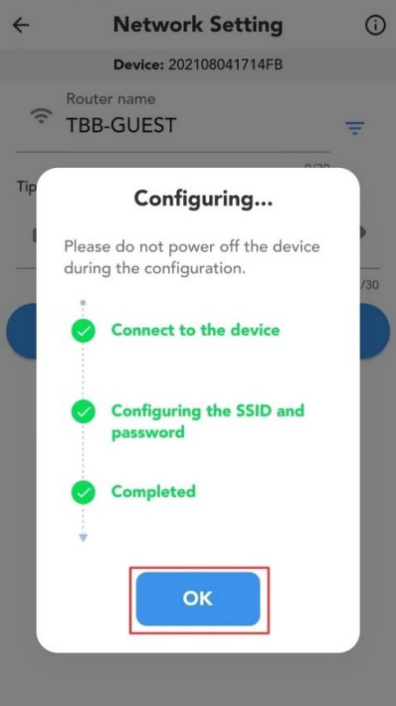

Après un appairage réussi, cliquer sur WLAN et choisir le réseau correspondant avec son mot de passe. Cliquer sur CONFIG et, une fois la configuration réussie, cliquer sur OK et vous reviendrez automatiquement à l’interface de démarrage, indiquant que la connexion a réussi.

MODE 2 : CRÉATION D’INSTALLATIONS ET CONNEXION AU CLOUD VIA TBB-E4-MONITOR.

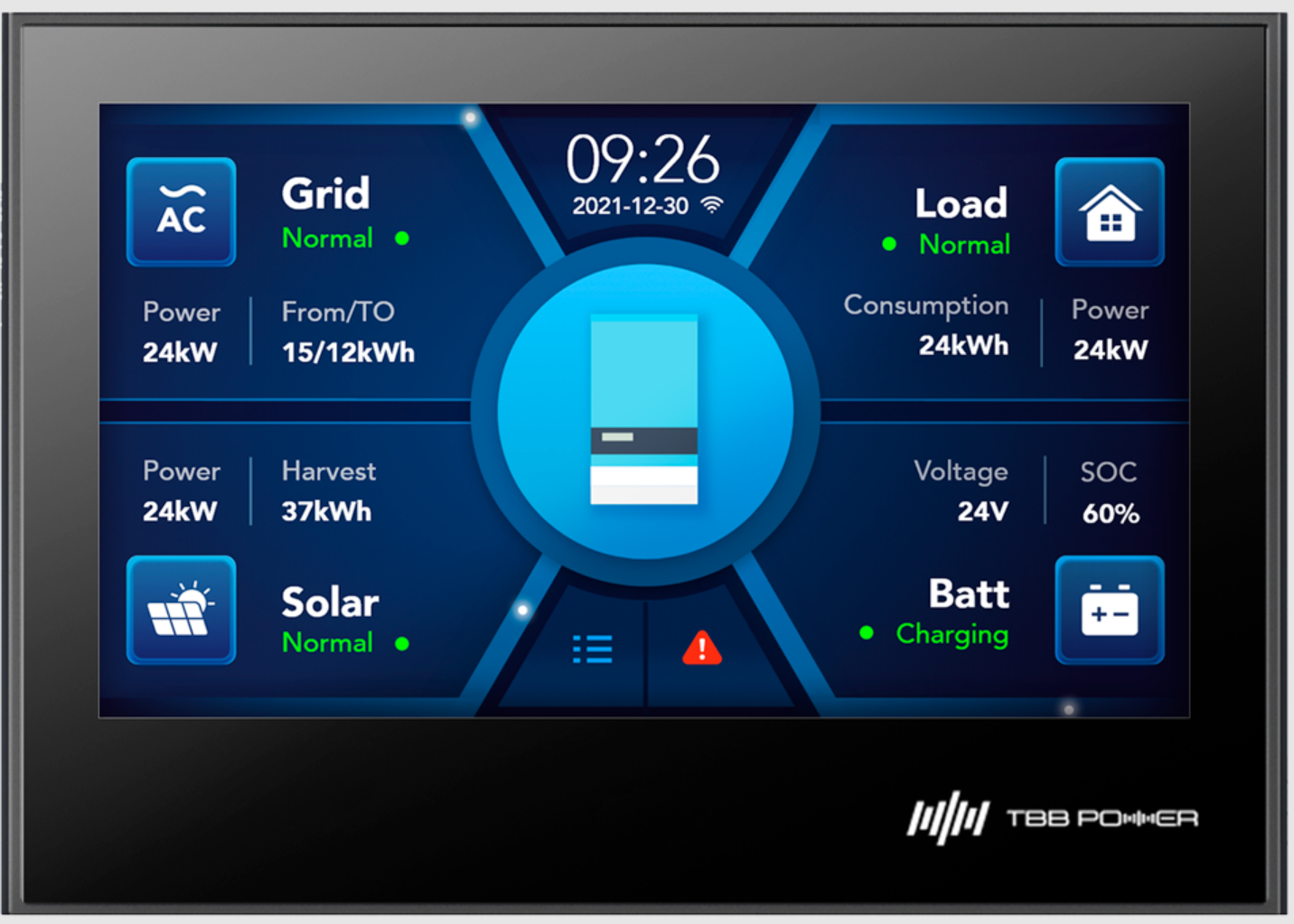

La deuxième méthode pour créer et surveiller des installations consiste à utiliser le dispositif E4 Monitor (image ci-dessous), qui est un dispositif additionnel.

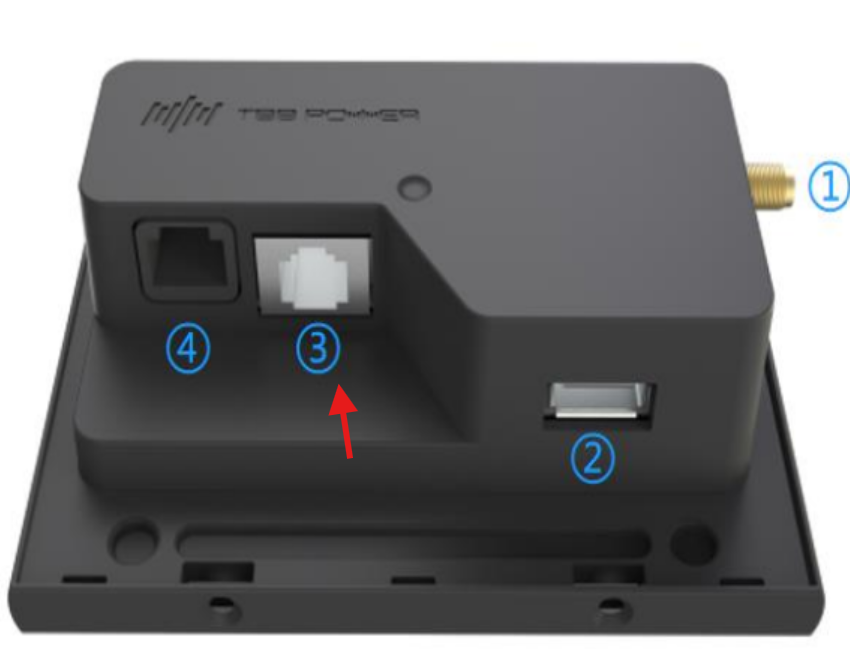

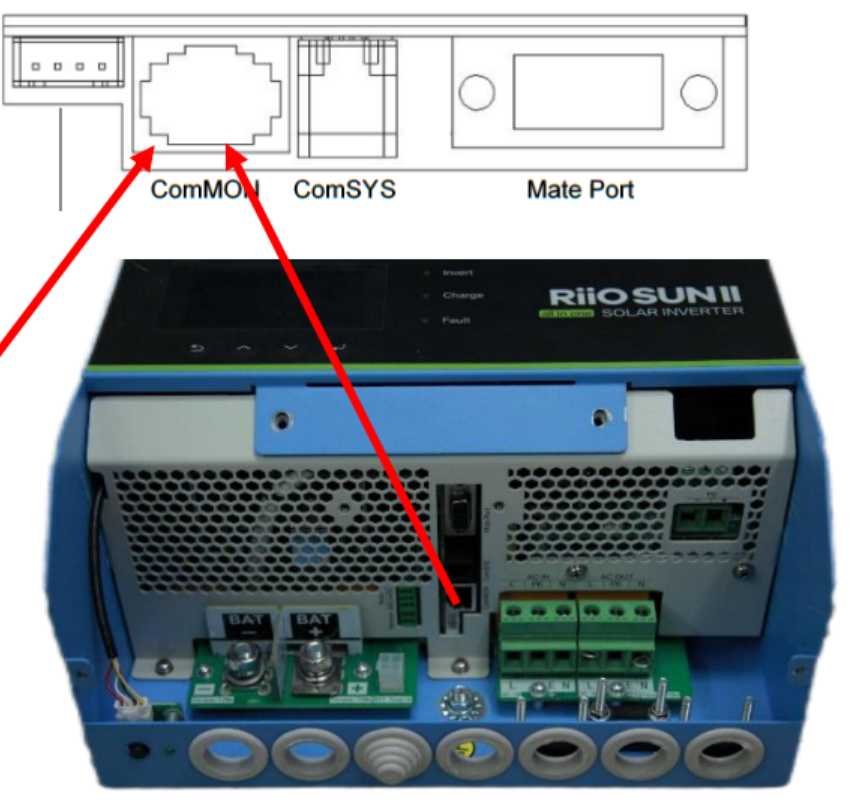

La connexion physique du E4 Monitor se fait à l’aide d’un câble RJ45, également disponible dans la boîte de l’onduleur. Le câble RJ45 est connecté entre le port ComMON de l’onduleur TBB RIO SUN II et le port RJ45 (3) du E4 Monitor comme illustré dans l’image suivante.

Pour créer l’installation dans l’application TBB Nova, il est nécessaire d’ouvrir l’application et de saisir les identifiants (utilisateur et mot de passe) de votre compte puis d’appuyer sur LOGIN. Une fois dans l’application, l’installation se crée en cliquant sur l’icône "+" qui apparaît dans l’interface.

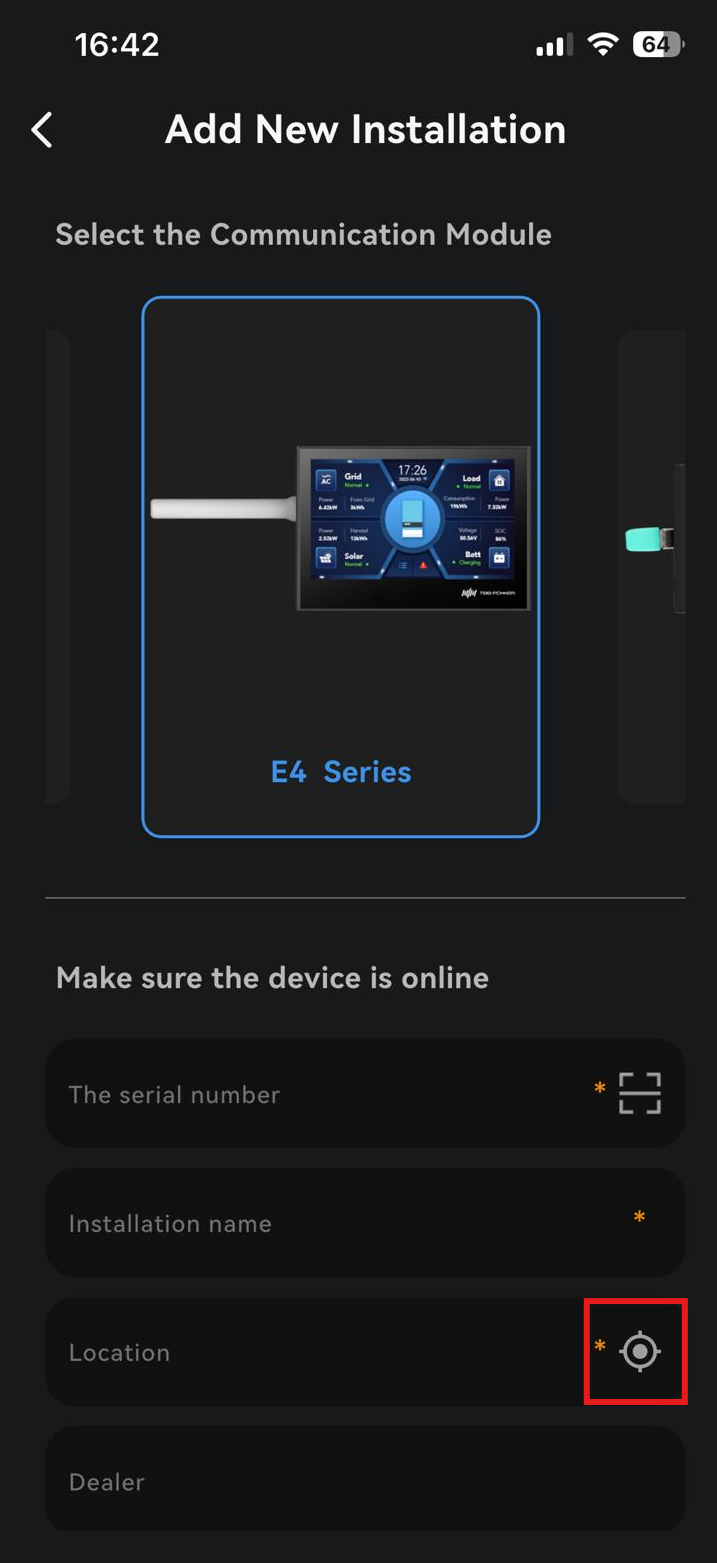

Ensuite, le menu suivant apparaît où il faut saisir les données du E4 Monitor : Numéro de série (peut être saisi manuellement ou en scannant le code QR), nom de l’installation et emplacement (qui s’affiche automatiquement via l’icône entouré en rouge). Cliquer sur CONFIRM et ainsi, une installation a été créée dans TBB Nova.

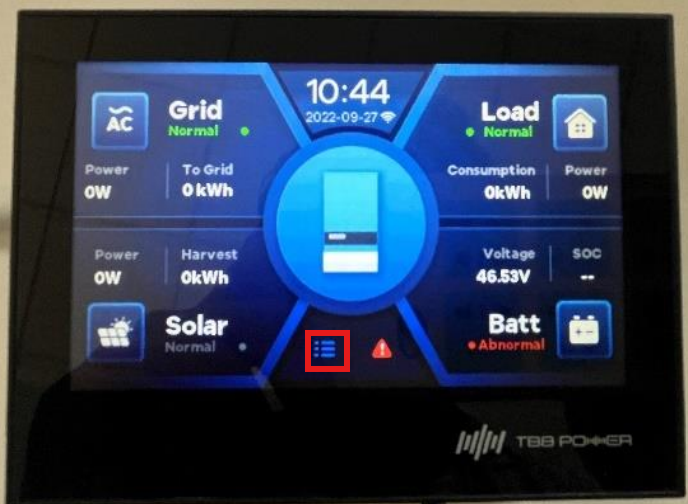

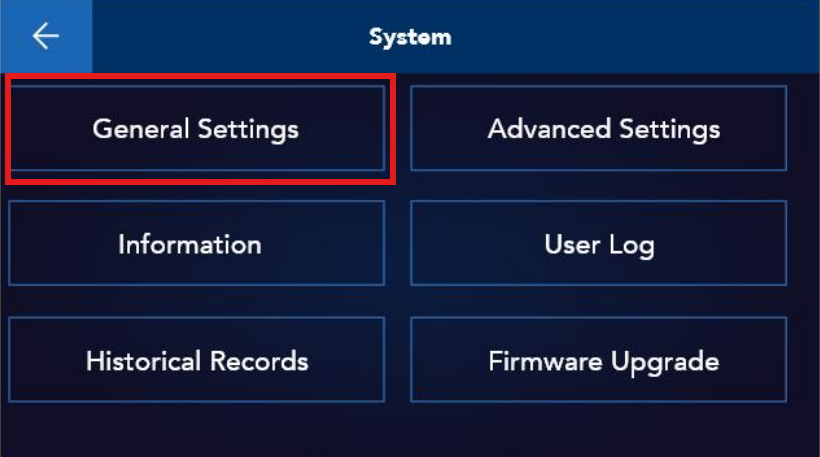

Une fois l’installation créée, il faut la connecter au cloud. Pour cela, il faut le faire manuellement via l’écran du moniteur. Il est nécessaire de cliquer sur l’icône entouré en rouge (SYSTEM) et, à l’intérieur de cette icône, choisir GENERAL SETTINGS.

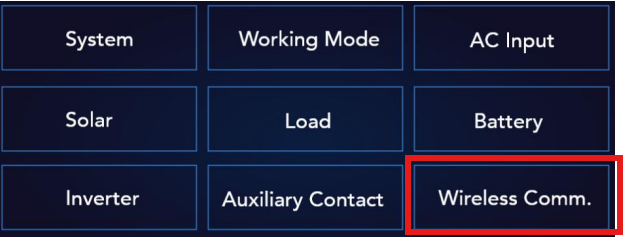

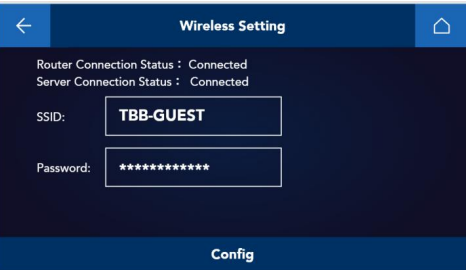

Dans GENERAL SETTINGS, cliquer sur WIRELESS COMM. puis saisir le réseau et son mot de passe. Cliquer sur CONFIG et l’équipement est maintenant connecté au cloud.

MODE 3 : CRÉATION D’INSTALLATIONS ET CONNEXION AU CLOUD VIA TBB-ETHERLINKER.

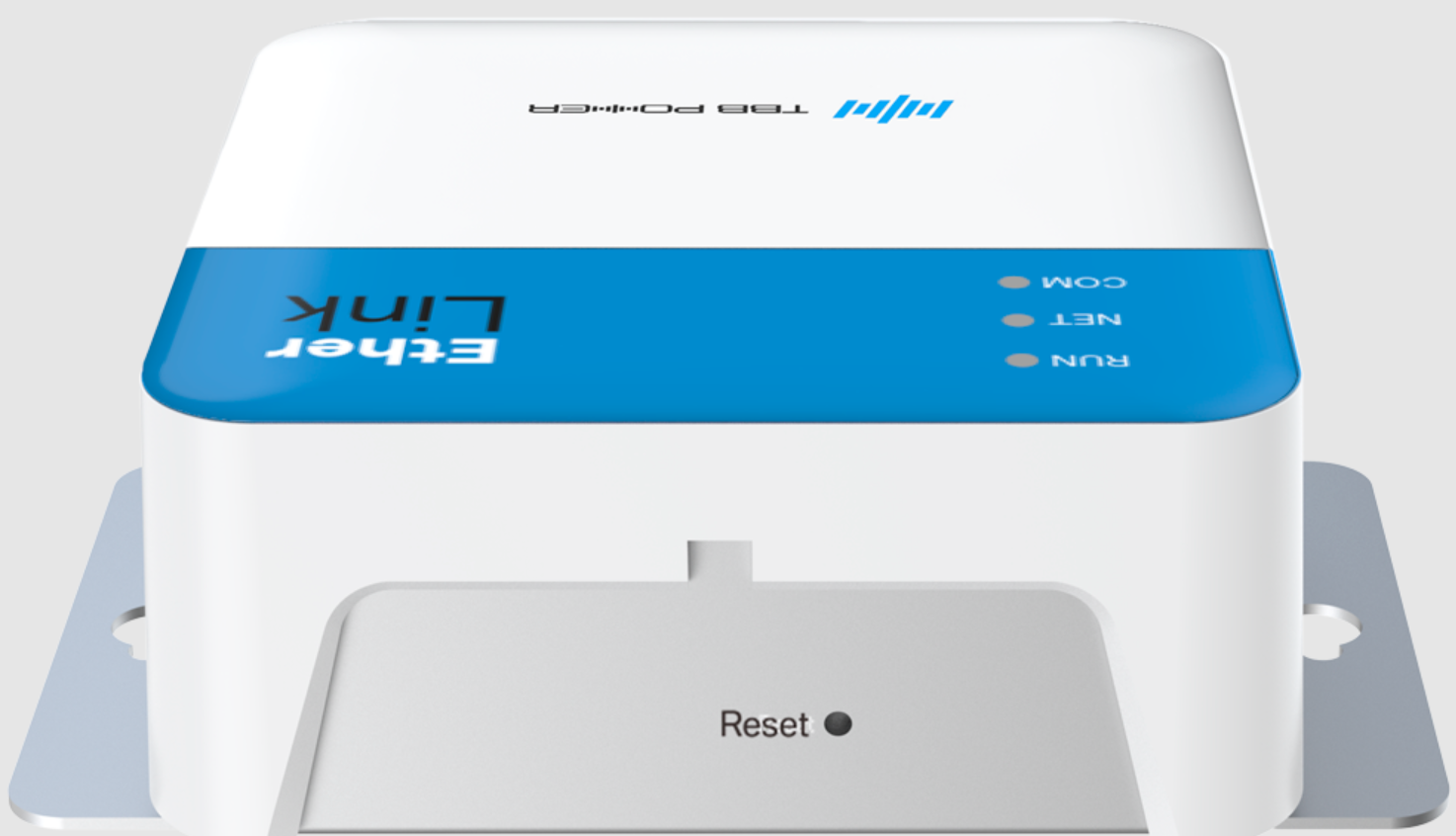

La troisième méthode pour créer et surveiller des installations consiste à utiliser le dispositif Etherlinker (image ci-dessous), qui est un dispositif additionnel.

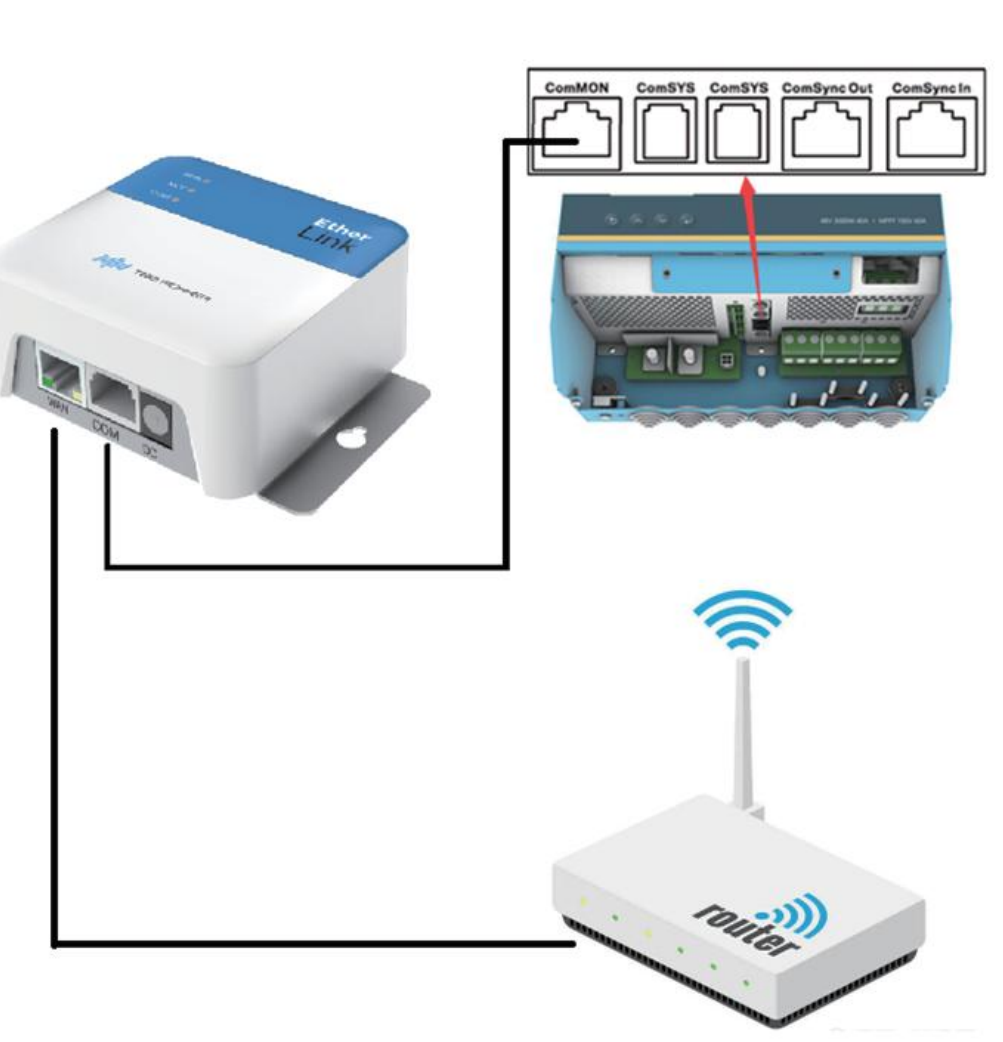

La connexion physique du Etherlinker se fait à l’aide d’un câble RJ45, également disponible dans la boîte de l’onduleur. Le câble RJ45 est connecté entre le port ComMON de l’onduleur TBB RIO SUN II et le port COM du Etherlinker comme illustré dans l’image suivante. Du port WAN du Etherlinker, un câble RJ45 va vers le routeur auquel il sera connecté.

Pour créer l’installation dans l’application TBB Nova, il est nécessaire d’ouvrir l’application et de saisir les identifiants (utilisateur et mot de passe) de votre compte puis d’appuyer sur LOGIN. Une fois dans l’application, l’installation se crée en cliquant sur l’icône "+" qui apparaît dans l’interface.

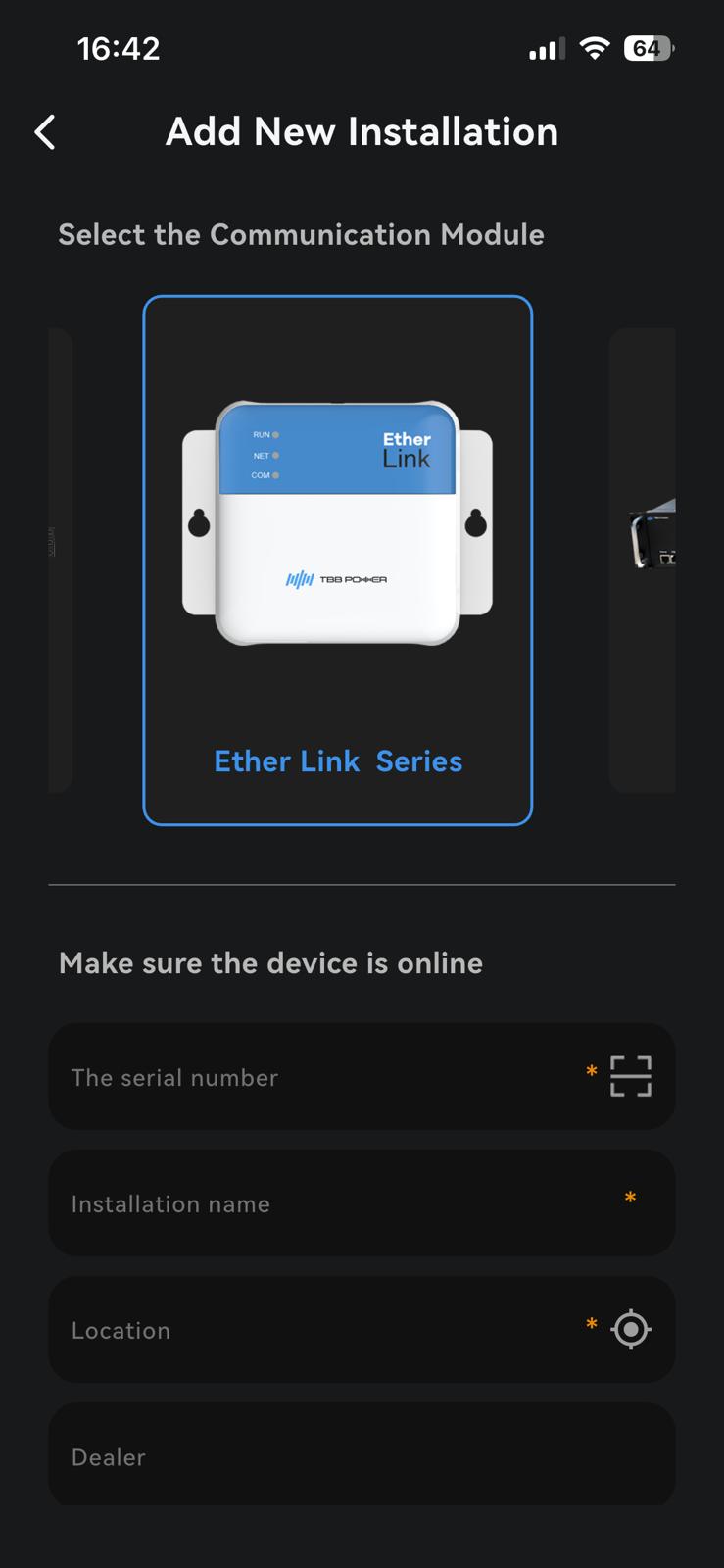

Ensuite, le menu suivant apparaît où il faut saisir les données du E4 Monitor : Numéro de série (peut être saisi manuellement ou en scannant le code QR), nom de l’installation et emplacement (qui s’affiche automatiquement via l’icône entouré en rouge). Cliquer sur CONFIRM et ainsi, une installation a été créée dans TBB Nova.

Par défaut, le dispositif est configuré avec une adresse DHCP. Il n’est pas recommandé d’activer une adresse IP fixe sauf si cela est nécessaire. Pour une adresse IP fixe, suivre les étapes suivantes :

D’abord, il faut appuyer sur le bouton RESET du Etherlinker pendant 5s pour restaurer les valeurs d’usine.

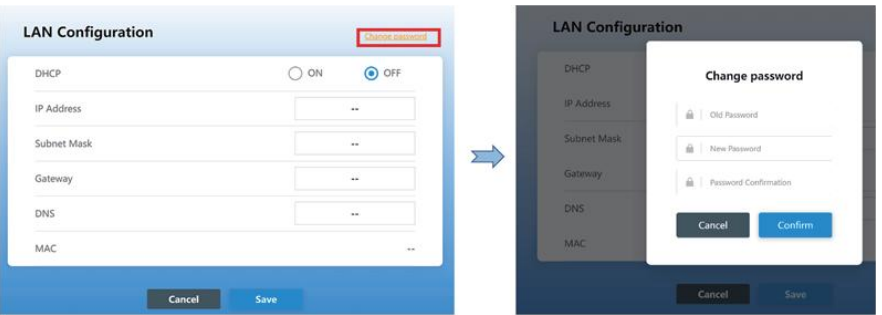

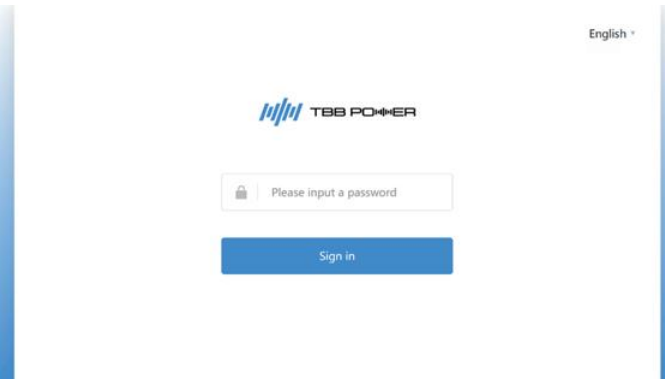

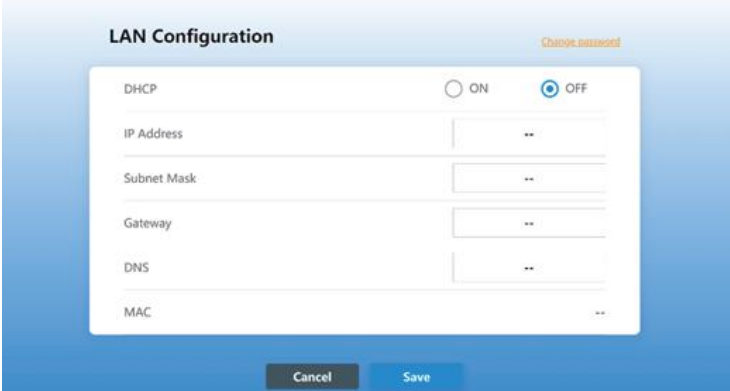

Ensuite, avec un navigateur web, accéder à l’adresse IP 192.168.0.212, saisir le mot de passe admin et cliquer sur SIGN IN (l’ordinateur et le Etherlinker doivent être connectés au même réseau). Ensuite, modifier les paramètres LAN pour saisir l’adresse IP souhaitée et cliquer sur SAVE.

Enfin, cliquer sur Change Password, changer le mot de passe et cliquer sur Confirm.
