Mise en service de l’onduleur TBB Rio SUN II + Batterie Dyness Powerbrick

Avatar
Visiotech Academy
  • Mise à jour
S’abonner

Description : Protocole de mise en service de l’onduleur TBB Rio SUN II + Batterie DYNESS Powerbrick



INTRODUCTION

Onduleurs valides : Série TBB Rio SUN II

Batterie valide :

  • Dyness DY-POWERBRICK-14336

Appareils supplémentaires :

  • Moniteur TBB-E4-MONITOR
  • Compteur intelligent TBB-SDM-230
  • TBB-ETHERLINKER



ÉTAPE 1 : CONNEXION ÉLECTRIQUE ENTRE L’ONDULEUR ET LES BATTERIES

Il est fortement recommandé de lire le manuel d’utilisation aussi bien de l’onduleur TBB que de la batterie DYNESS, et de réaliser exactement l’installation selon les exigences des fabricants.

Connecter les câbles de courant continu de l’onduleur à la batterie (câbles inclus avec la batterie). Il est très important de s’assurer de la polarité correcte avant de connecter à l’onduleur.

Le câble positif (rouge) se connecte au port BAT + de l’onduleur (situé en bas à gauche de celui-ci), tandis que le négatif (noir) se connecte au port BAT - de l’onduleur (situé en bas à gauche de celui-ci).

Il est également nécessaire d’installer un fusible de protection correctement dimensionné entre l’onduleur et la batterie.

ÉTAPE 2 : CONNEXION DU CÂBLE DE COMMUNICATION ENTRE L’ONDULEUR ET LA BATTERIE

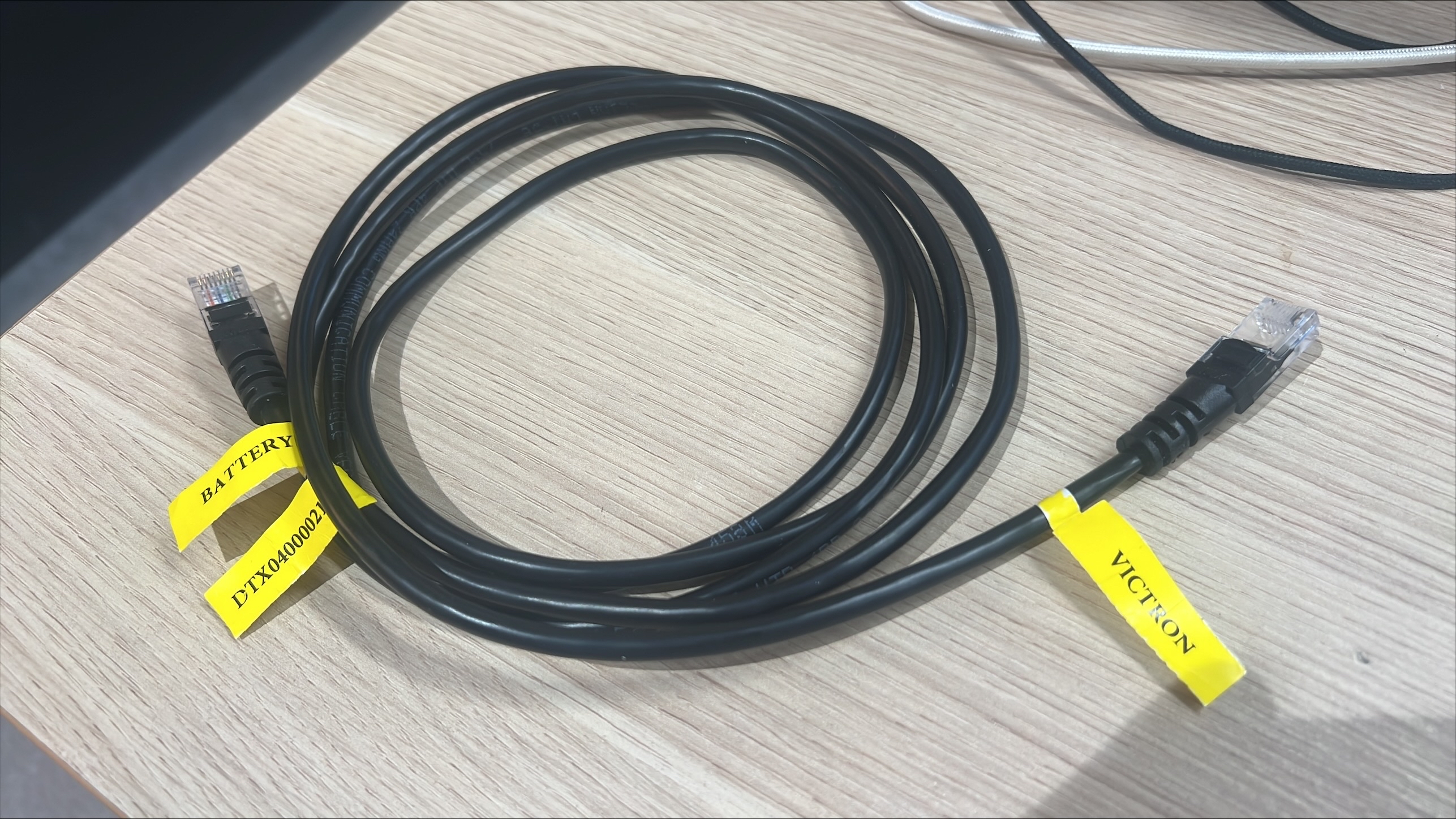

Ce câble de communication est un câble RJ45 qui est fourni avec la batterie. Il est important de réaliser cette étape car sinon l’onduleur ne détectera pas les batteries.

Trois câbles sont fournis avec les batteries, selon le type et la marque de l’onduleur. Dans ce cas, il faut choisir celui dont l’étiquette "INVERTER" porte la mention "VICTRON".

Pour connecter ce câble, il y a 2 options :

Connexion directe entre l’onduleur et la batterie :

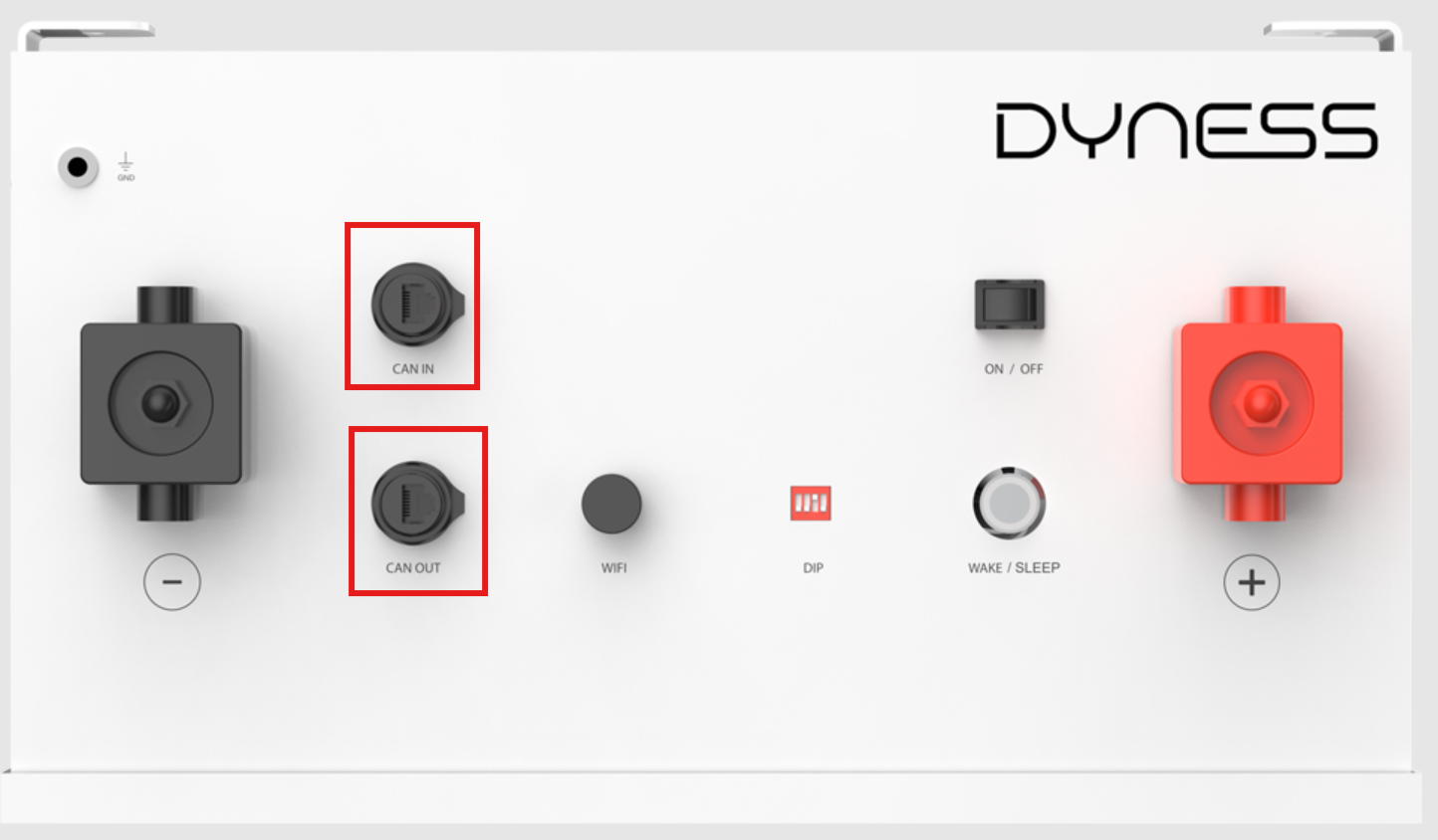

  • Sur la batterie, le câble de communication doit être connecté au port CAN IN. Le côté du câble à connecter est celui marqué "BATTERY". Si plusieurs batteries sont installées en parallèle, en plus de la connexion à l’onduleur, elles doivent être connectées entre elles via un câble RJ45 (c’est un câble plus court également présent dans les batteries). La connexion se fait entre CAN OUT d’une batterie et CAN IN de la suivante.

  • Sur l’onduleur, le câble de communication doit être connecté au port ComSyncIn. Le côté du câble à connecter est celui marqué "INVERTER".

Connexion via le TBB-E4-MONITOR : Il s’agit d’un accessoire obligatoire et nécessaire lorsque l’on souhaite injecter le surplus de production solaire sur le réseau électrique, en cas de parallélisation des onduleurs, connexion en triphasé et en couplage AC (AC Coupling). Il sert également d’écran pour la surveillance locale, de façon optionnelle.

  • Sur la batterie, le câble de communication doit être connecté au port CAN IN. Le côté du câble à connecter est celui marqué "BATTERY". Si plusieurs batteries sont installées en parallèle, en plus de la connexion à l’onduleur, elles doivent être connectées entre elles via un câble RJ45 (également présent dans les batteries). La connexion se fait entre CAN OUT d’une batterie et CAN IN de la suivante.

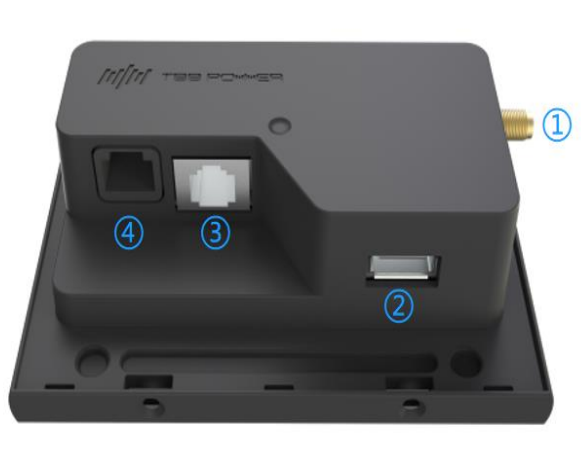

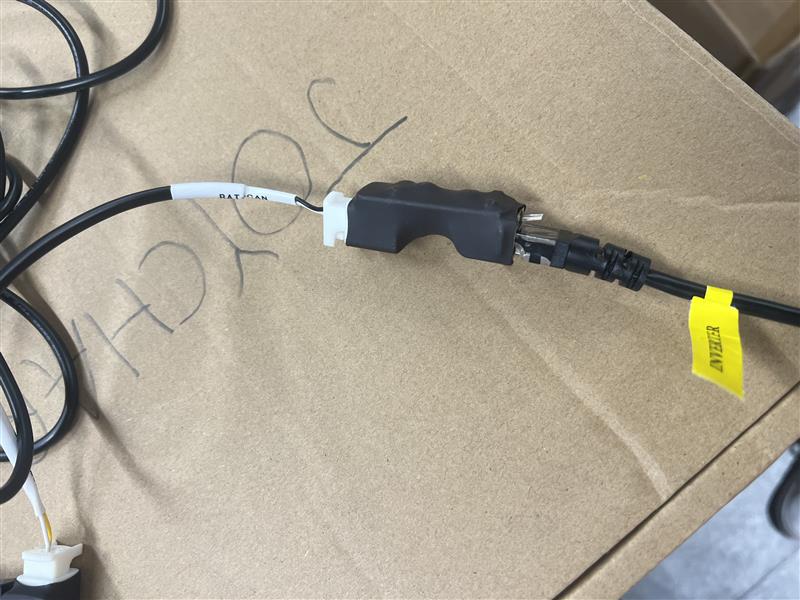

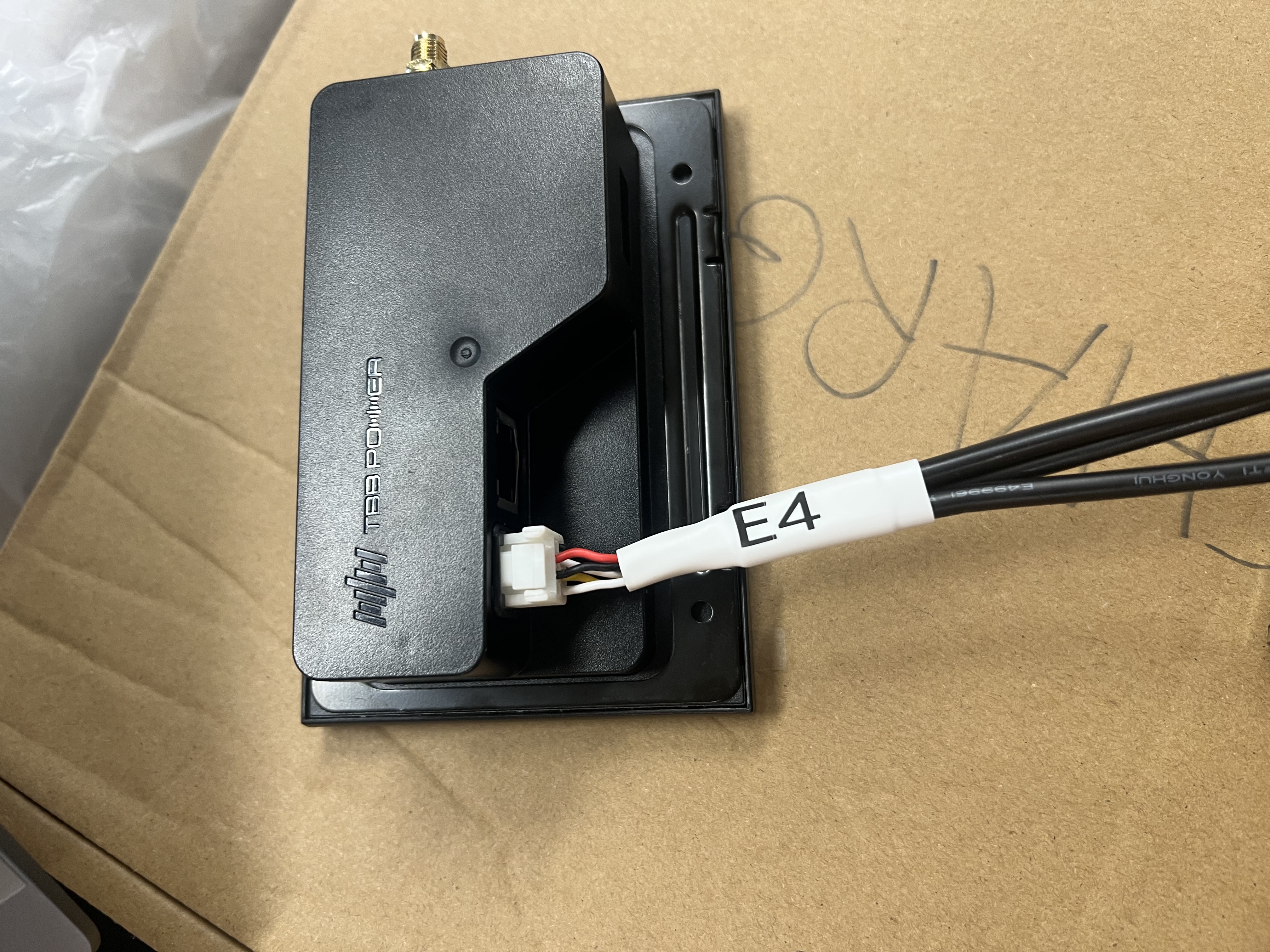

  • Sur le TBB-E4-MONITOR, le câble doit être connecté au port situé dans le coin inférieur gauche (Port 4) à l’aide d’un adaptateur portant les inscriptions "E4" et "CAN-BAT" (fourni avec le moniteur). Le côté du câble de communication à connecter à l’adaptateur (CAN-BAT) est celui marqué "INVERTER".

  • De plus, le TBB-E4-MONITOR doit être connecté à l’onduleur à l’aide d’un autre câble RJ45. Ce câble est fourni avec le moniteur. La connexion se fait du port RJ45 du TBB-E4-MONITOR (Port 3) au port ComMON de l’onduleur lui-même.

ÉTAPE 3 : RÉGLAGE DES DIPS DES BATTERIES

Sur la face avant des batteries se trouvent des dips qui doivent être positionnés différemment selon la marque de l’onduleur et le nombre de batteries. Dans ce cas :

Une seule batterie:

DIP 1,2,3,4 en position OFF.

Plusieurs batteries en parallèle: Tant la batterie maître (connectée directement à l’onduleur) que les esclaves avec les DIP 1,2,3,4 en position OFF.

ÉTAPE 4 : ALLUMER LES BATTERIES ET L’ONDULEUR

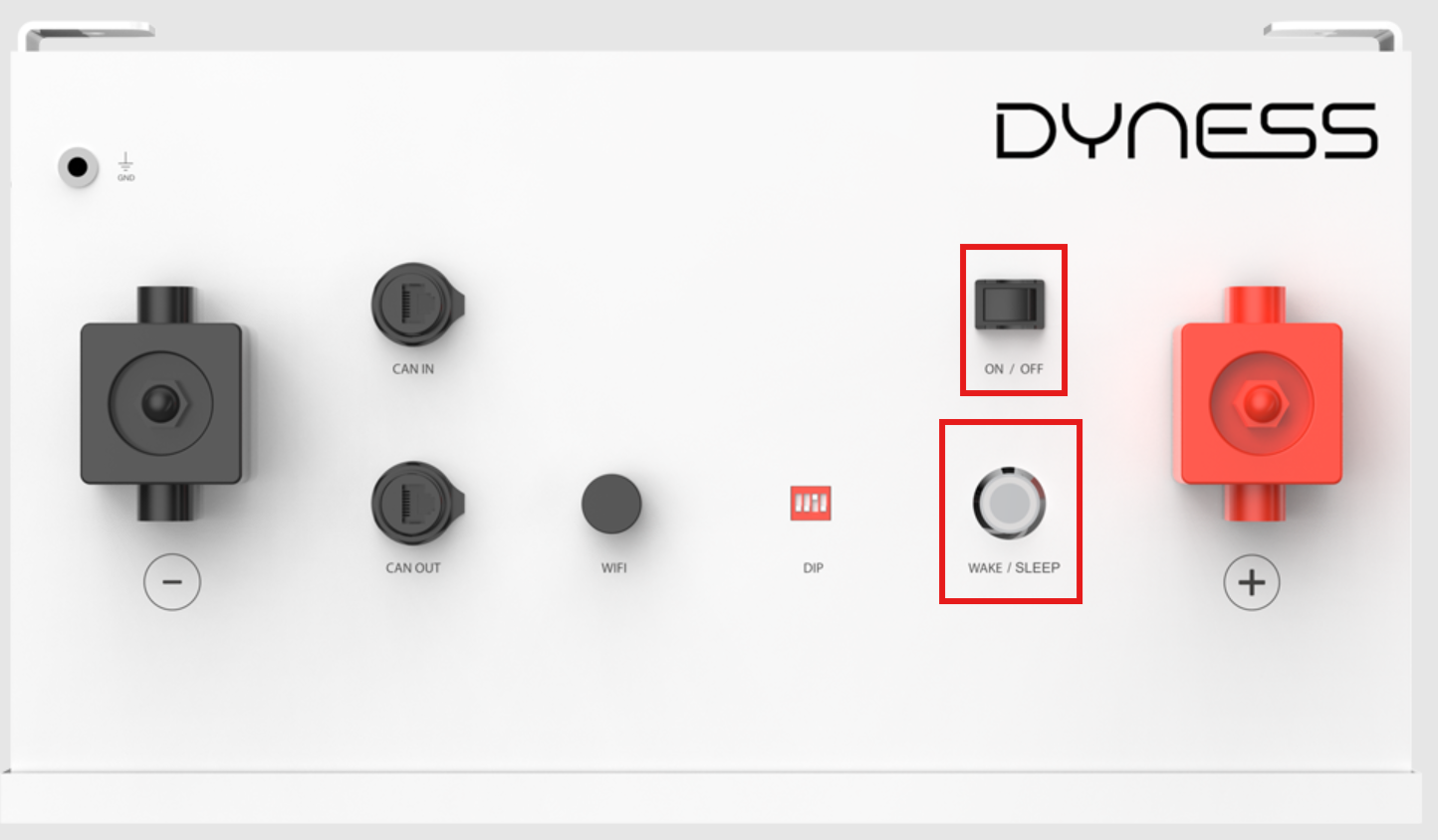

  • D’abord, allumer les batteries. Il faut actionner l’interrupteur ON/OFF (position ON). Ensuite, appuyer pendant 3 secondes sur le bouton WAKE/SLEEP de la batterie ou de la batterie maître s’il y en a plusieurs. Les batteries esclaves s’allumeront automatiquement après quelques secondes.

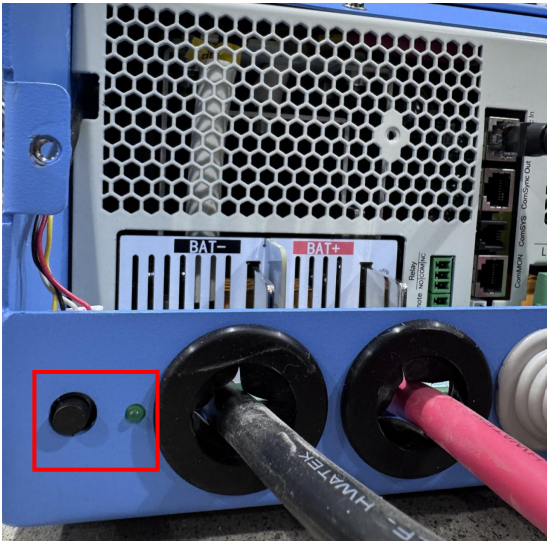

  • Ensuite, allumer l’onduleur en appuyant pendant 3 secondes sur le bouton noir situé en bas à gauche de celui-ci.

ÉTAPE 5 : CONFIGURATION DE L’ONDULEUR

Pour le bon fonctionnement de l’écosystème TBB + DYNESS, il est nécessaire de procéder à une série de réglages dans les paramètres de l’onduleur. Cette configuration peut se faire de plusieurs façons :

En utilisant l’écran LCD de l’onduleur lui-même.

Par défaut, sur l’écran LCD, on voit l’information de la batterie, du réseau électrique, de la production solaire et de la demande électrique.

Pour accéder à la configuration, il faut maintenir le bouton "ENTER" enfoncé. En utilisant les boutons "UP" et "DOWN", on peut naviguer dans le menu de configuration.

Pour modifier un paramètre en particulier, il faut appuyer sur le bouton "ENTER", et modifier sa valeur à l’aide des boutons "UP" et "DOWN". Certains paramètres nécessitent que l’onduleur soit en veille pour pouvoir être modifiés, dans ces cas l’icône SETTING sur l’écran apparaîtra éteint.

Pour confirmer cette modification, il est nécessaire d’appuyer à nouveau sur le bouton "ENTER". Si la modification a été réussie, l’icône "SUCCESSFUL" restera allumée pendant 1 seconde. Si la modification n’a pas été réussie, l’icône "FAIL" restera allumée pendant 1 seconde. Si vous souhaitez annuler cette modification (en cas d’erreur, par exemple), il faut appuyer sur le bouton "ESC".

Les paramètres à modifier lorsqu’il y a un système TBB + DYNESS sont les suivants :

  • Paramètre 10 (type de batterie). Choisir 6 (Lithium).
  • Paramètre 20 (Seuil de protection SOC bas). Choisir le pourcentage minimum de batterie. Recommandé 10-20%.
  • Paramètre 21. (Courant de flottation). Lorsque la batterie lithium envoie un courant de charge de 0A (lorsqu’elle est chargée à 100%), par défaut, le courant de charge de flottation est de 2A. Sélectionner 0 (Disable) pour désactiver la charge de flottation.
  • Paramètre 35. (Courant maximal de charge en AC). Sélectionner le courant maximal de charge de la batterie, dans ce cas 140A.

En utilisant le TBB-E4-MONITOR

Pour la connexion correcte du TBB-E4-MONITOR et la visualisation des données, il faut suivre les étapes décrites à l’étape 3. Pour interagir avec le TBB-E4-MONITOR, il suffit d’allumer l’onduleur et d’attendre 10 secondes.

Il est recommandé de lire le manuel d’instructions et le guide de première utilisation disponibles sur le site web de Visiotech.

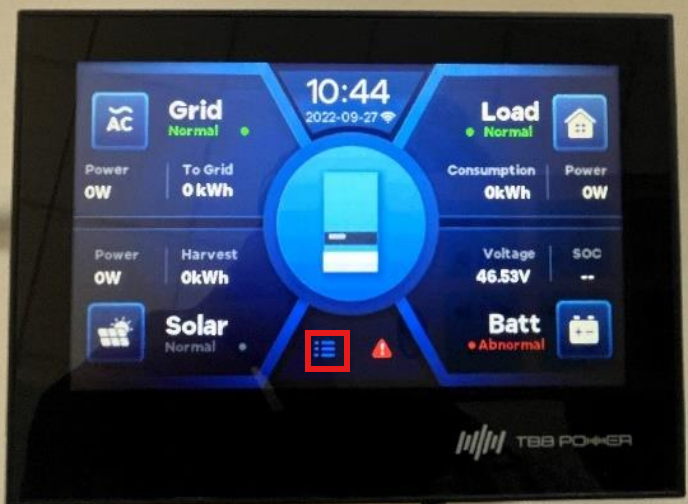

Par défaut, sur l’écran du TBB-E4-MONITOR, on voit l’information de la batterie, du réseau électrique, de la production solaire et de la demande électrique. Pour modifier les paramètres, il faut cliquer sur l’icône entourée en rouge (SYSTEM) et à l’intérieur de cette icône choisir GENERAL SETTINGS.

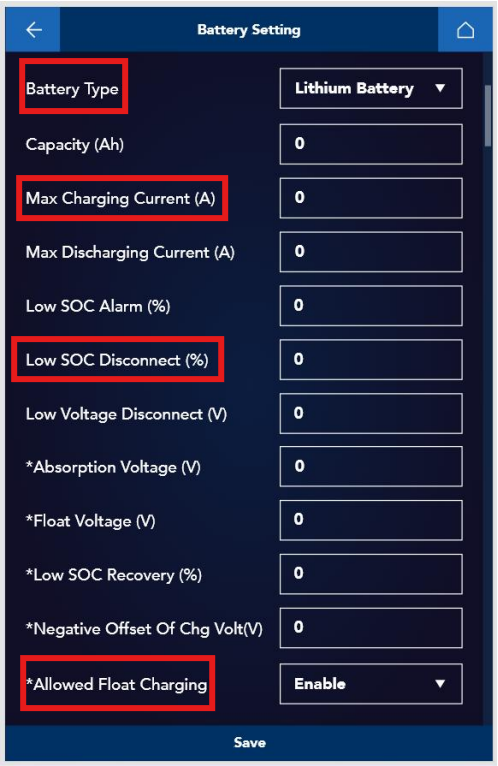

Les paramètres à modifier lorsqu’il y a un système TBB + DYNESS sont les suivants, et tous se modifient dans General Settings sous Battery Settings.

  • Type de batterie : Choisir dans Battery Type l’option Lithium Battery.
  • Seuil de protection SOC bas. Choisir le pourcentage minimum de batterie, dans Low SOC Disconnect. Recommandé 10-20%.
  • Courant de flottation : Lorsque la batterie lithium envoie un courant de charge de 0A (lorsqu’elle est chargée à 100%), par défaut, le courant de charge de flottation est de 2A. Sélectionner Disable pour désactiver la charge de flottation.
  • Courant maximal de charge en AC. Sélectionner le courant maximal de charge de la batterie, qui est dans Max Charging Current (dans ce cas 140A)

En utilisant l’application TBB NOVA via Bluetooth ou WiFi.

Dans ce cas, il est nécessaire d’avoir connecté soit le TBB-E4-MONITOR soit l’accessoire Kinergy WiFi, qui est l’antenne fournie avec tous les onduleurs. Dans les deux cas, ils se connectent au port ComMON de l’onduleur.

Les réglages, via l’application, peuvent être modifiés soit en local soit une fois l’installation connectée au cloud. En plus des réglages, il est fortement recommandé de connecter l’installation au cloud TBB. Outre la possibilité de surveiller à distance en temps réel, cela accorde une année de garantie supplémentaire.

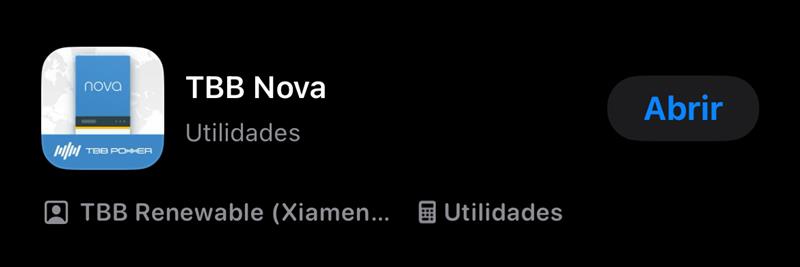

La première chose à faire est de télécharger l’application TBB NOVA, disponible sur iOS et Android.

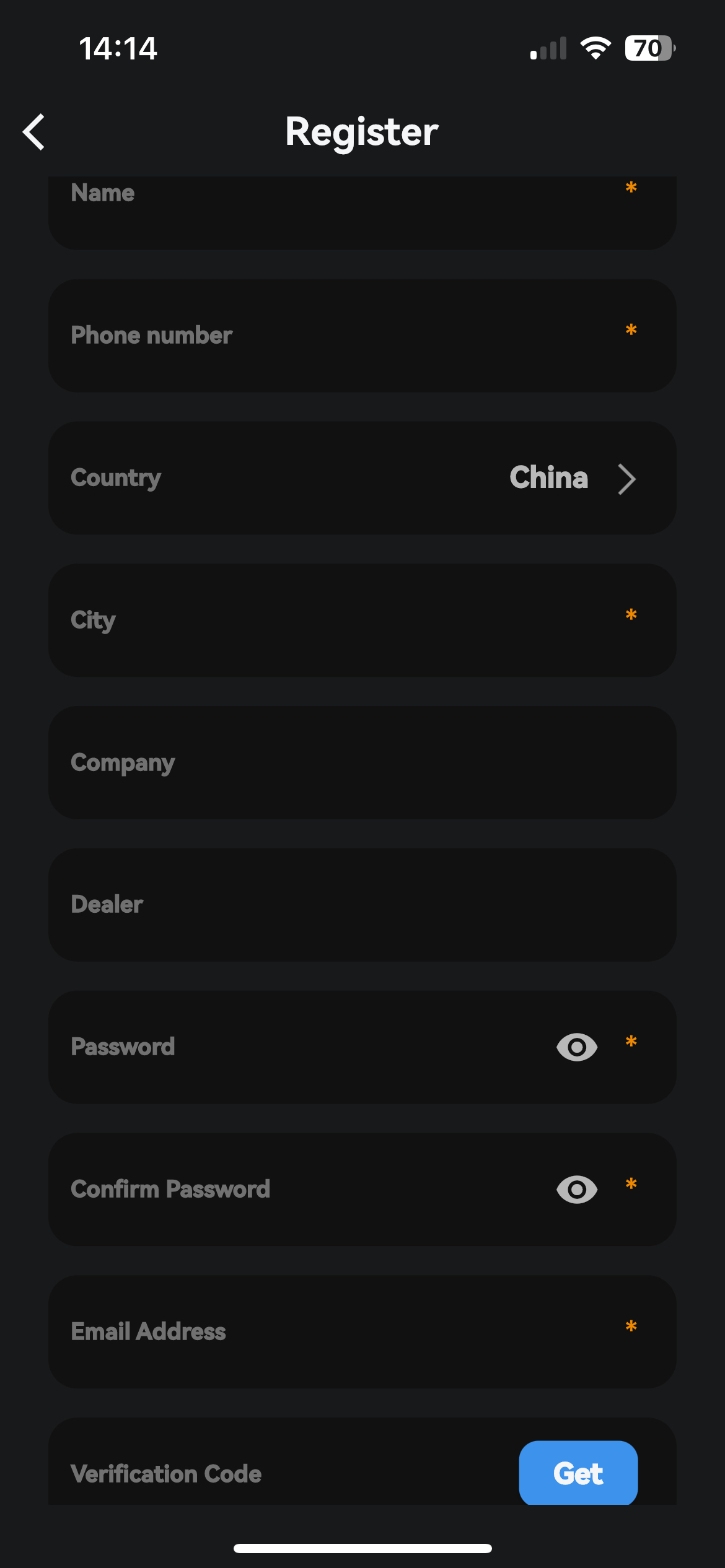

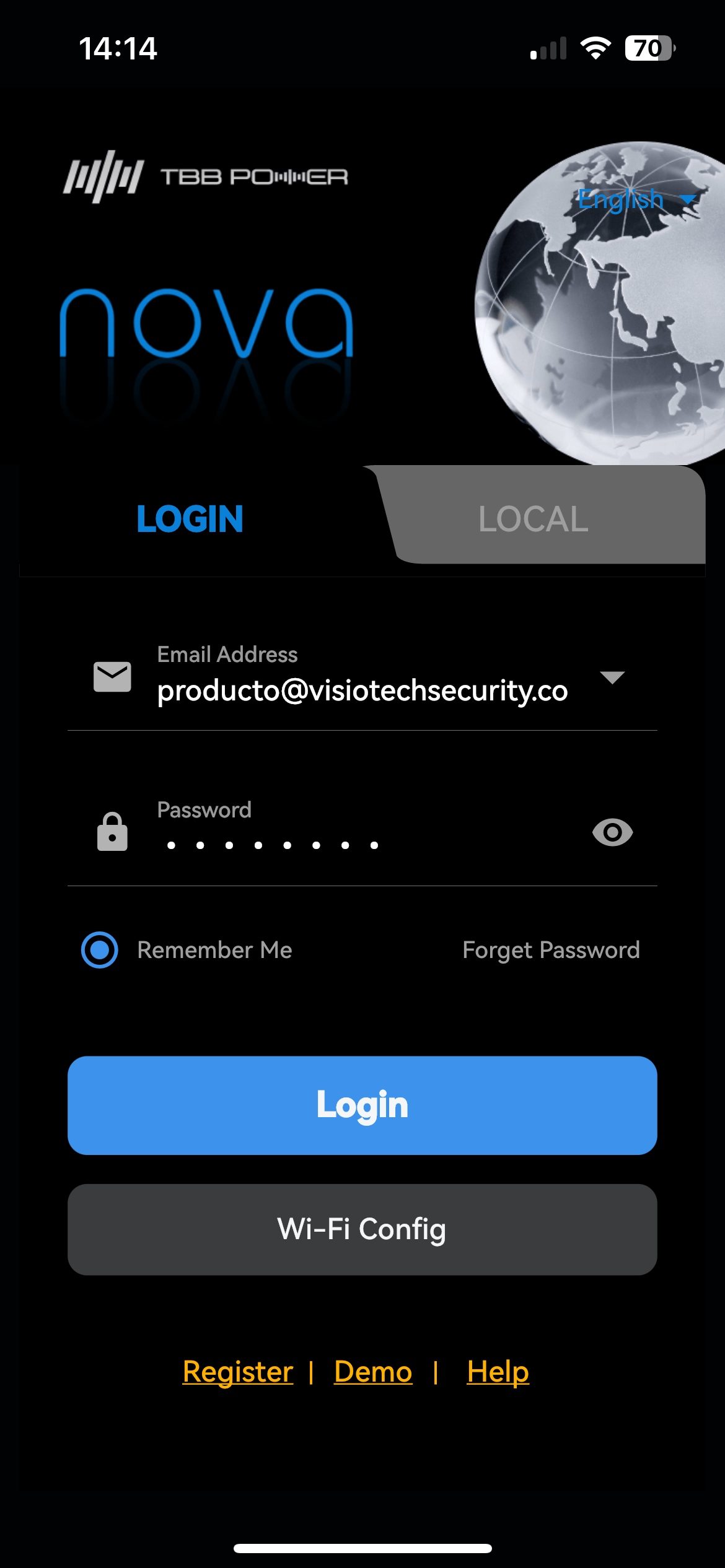

Pour se connecter au cloud, il faut s’enregistrer (nom d’utilisateur, téléphone mobile, pays, ville, mot de passe et e-mail obligatoires), saisir le code de vérification envoyé par e-mail, aller sur LOGIN et ajouter ensuite l’installation via QR ou S/N (soit du Kinergy WiFi soit du TBB-E4-MONITOR).

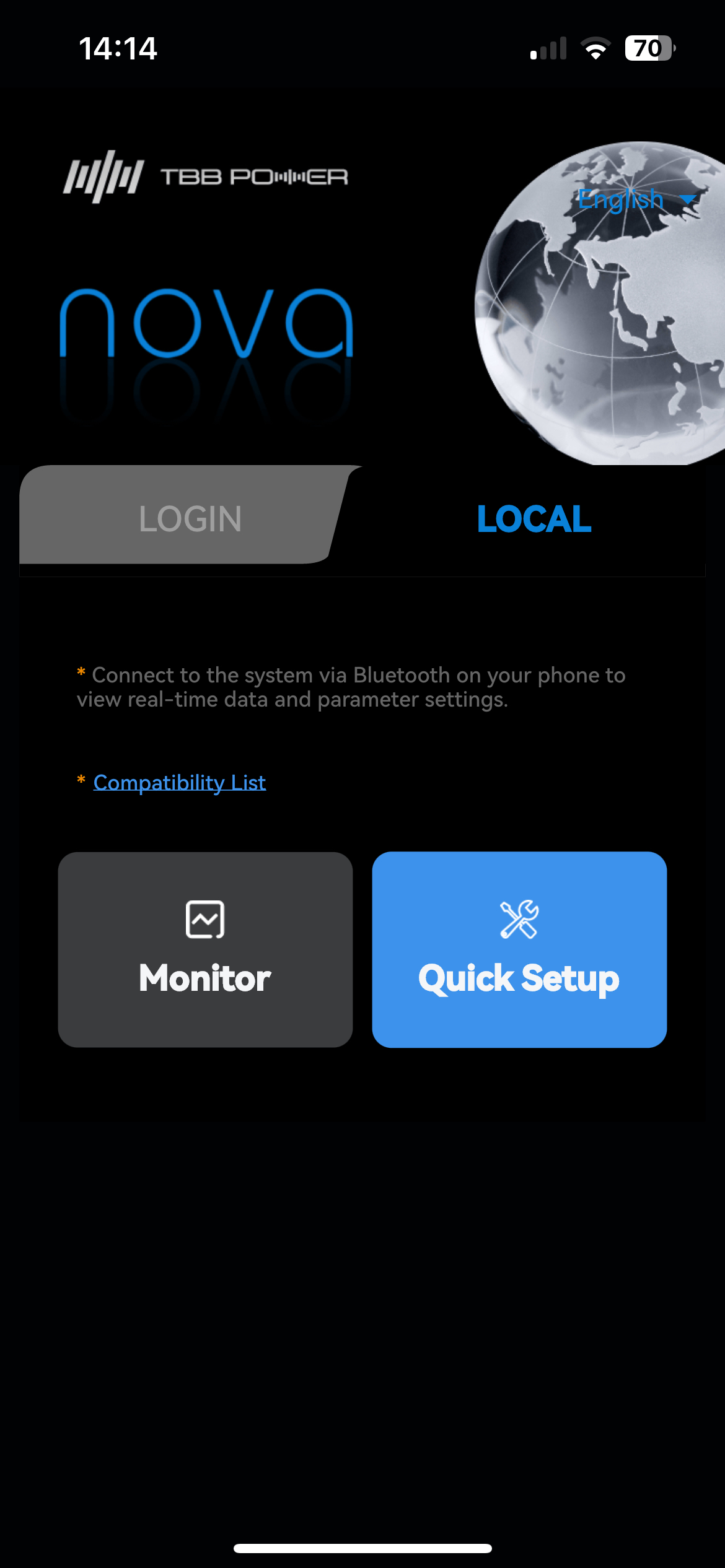

Si vous ne souhaitez pas vous connecter au cloud, allez dans LOCAL puis dans Quick Setup.

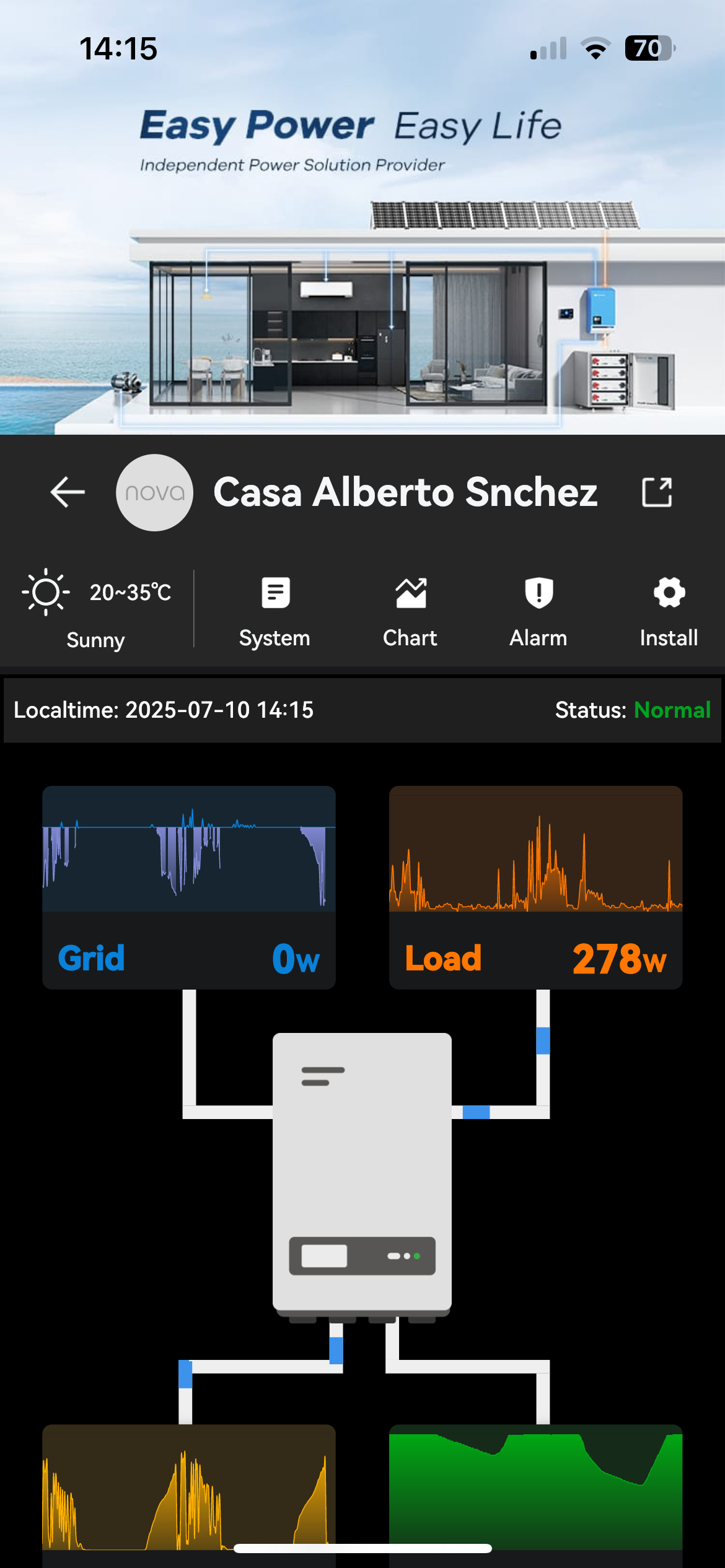

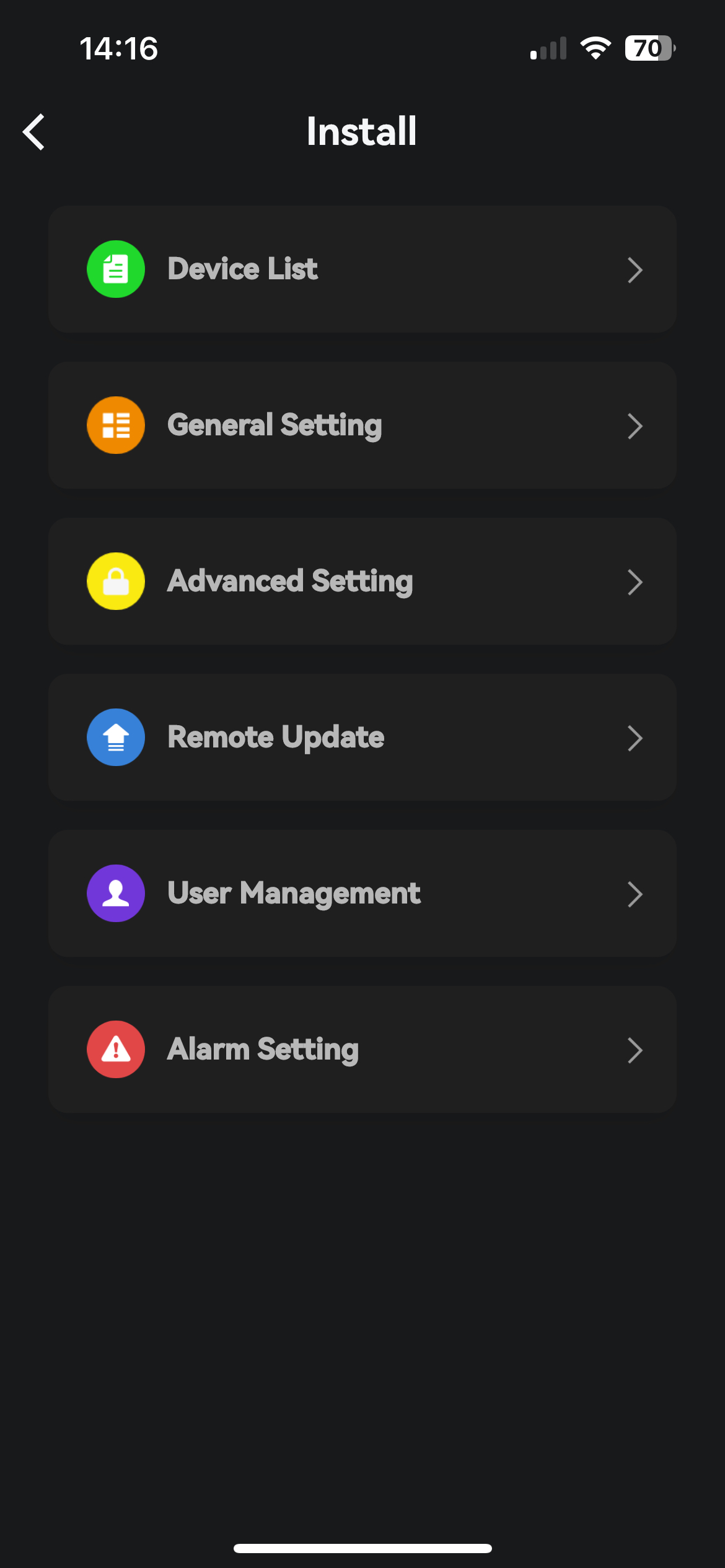

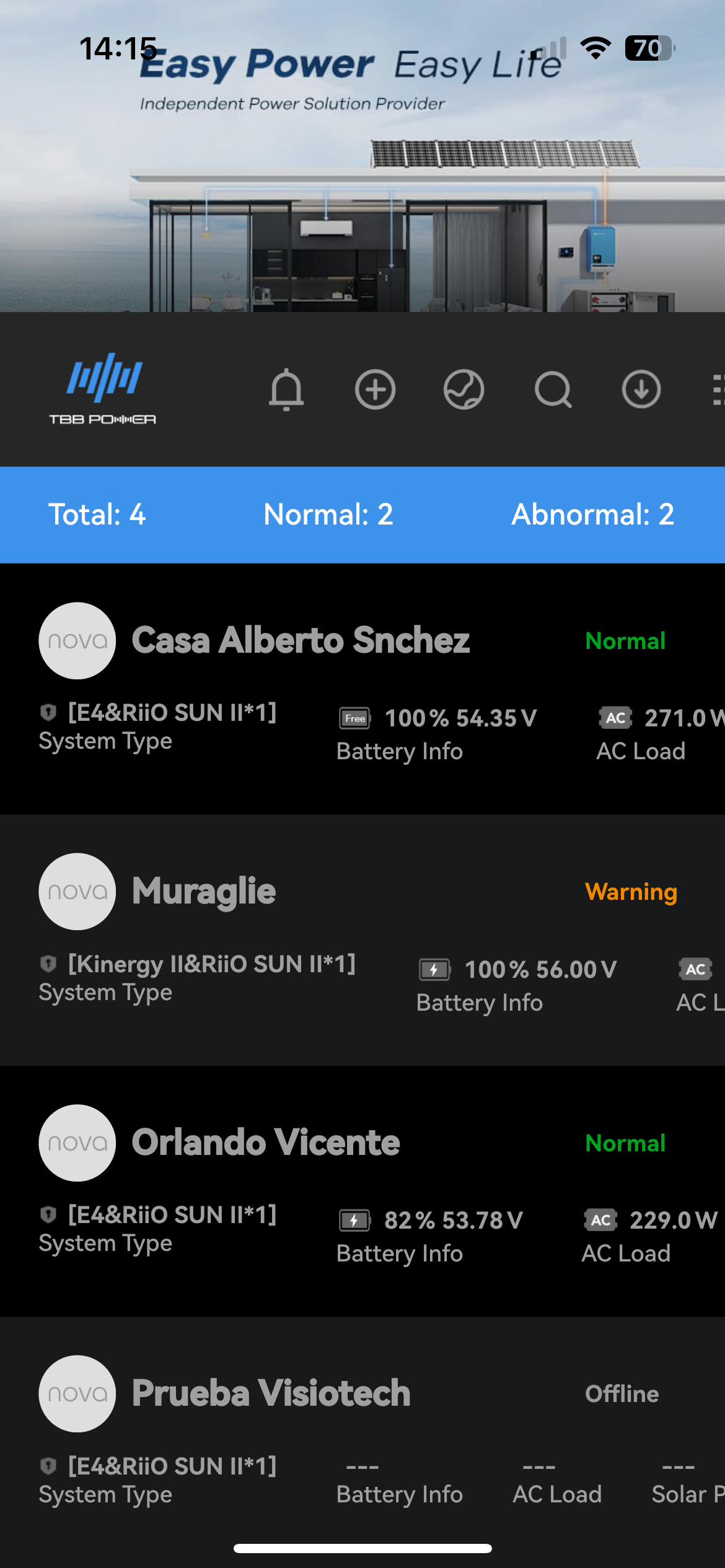

Dans l’application, sur l’interface, une série d’installations apparaît, parmi lesquelles se trouve celle sur laquelle vous souhaitez effectuer les réglages. Cliquez dessus puis sur INSTALL.

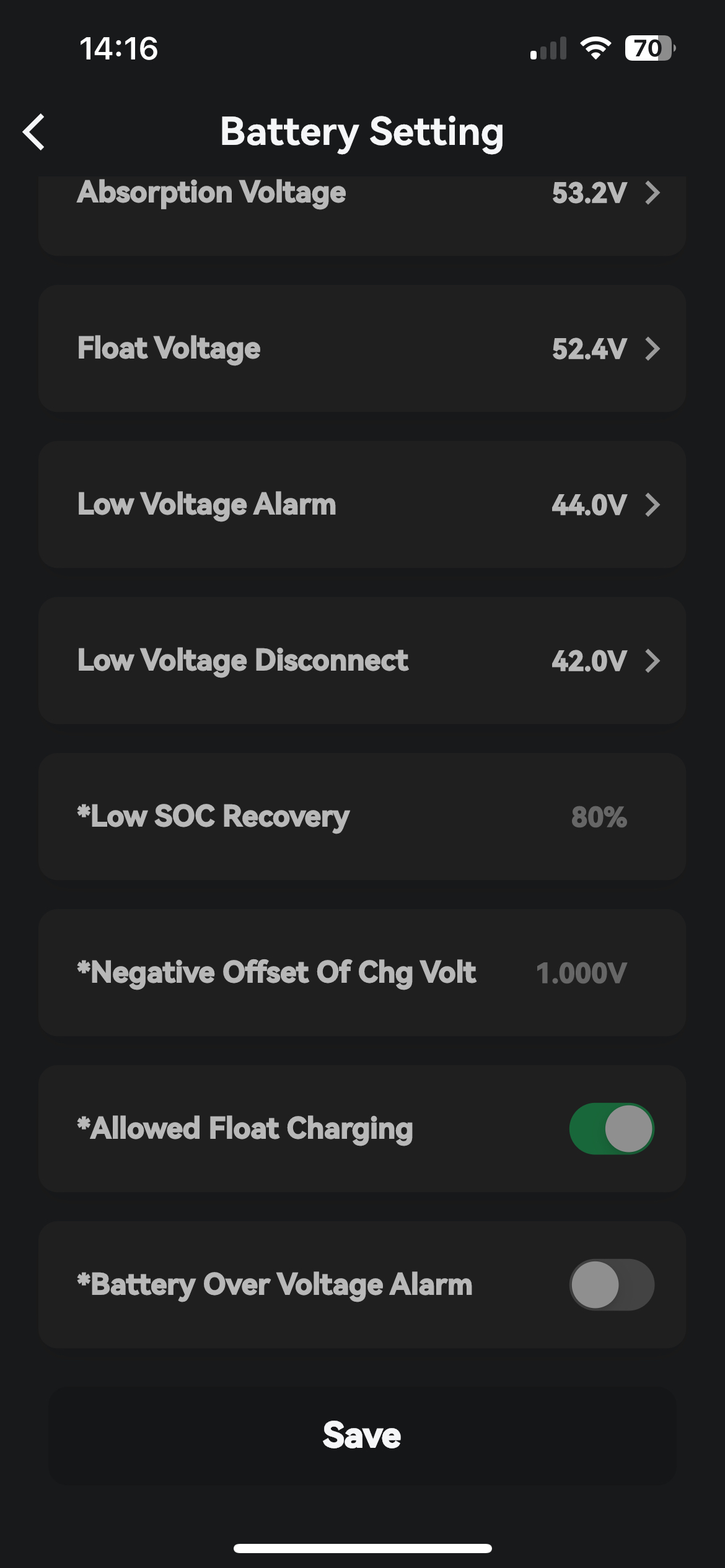

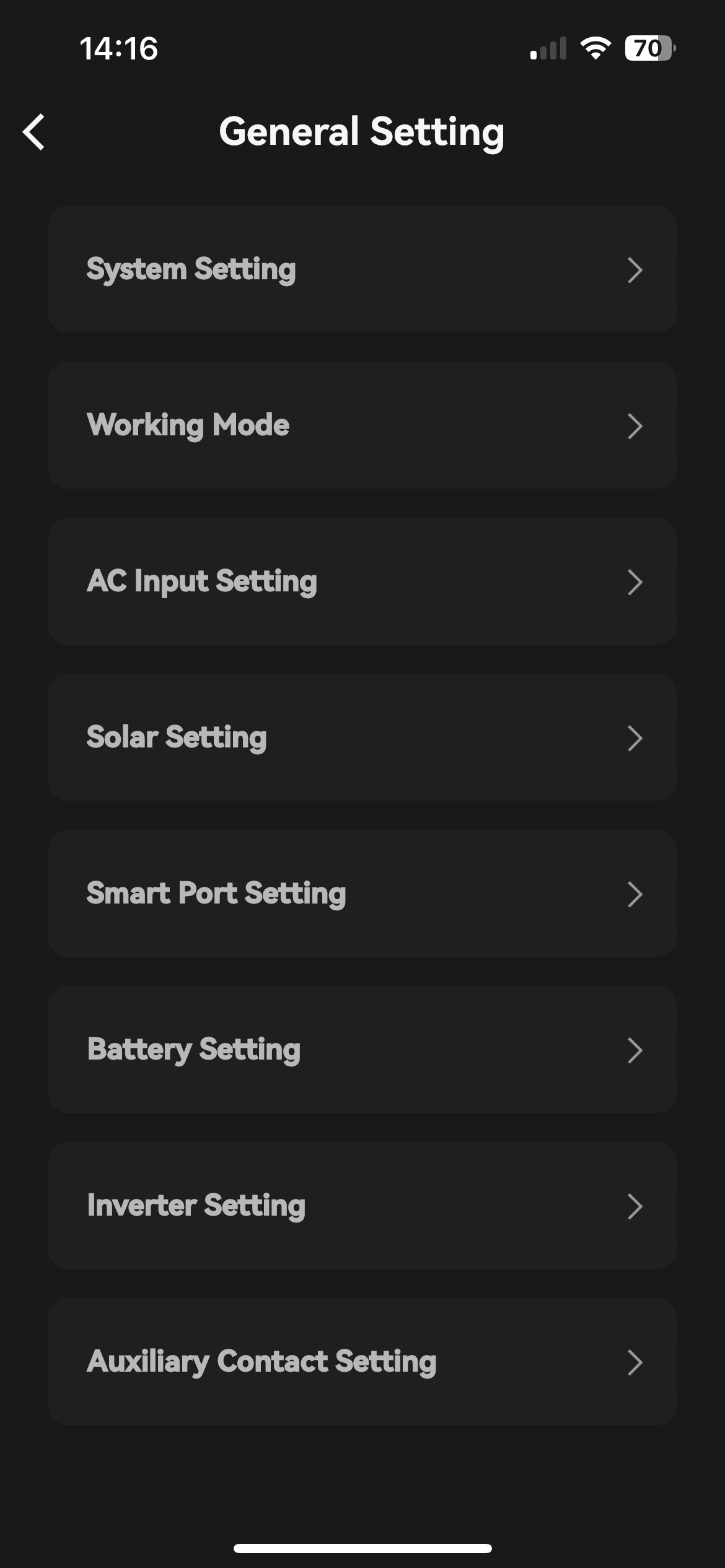

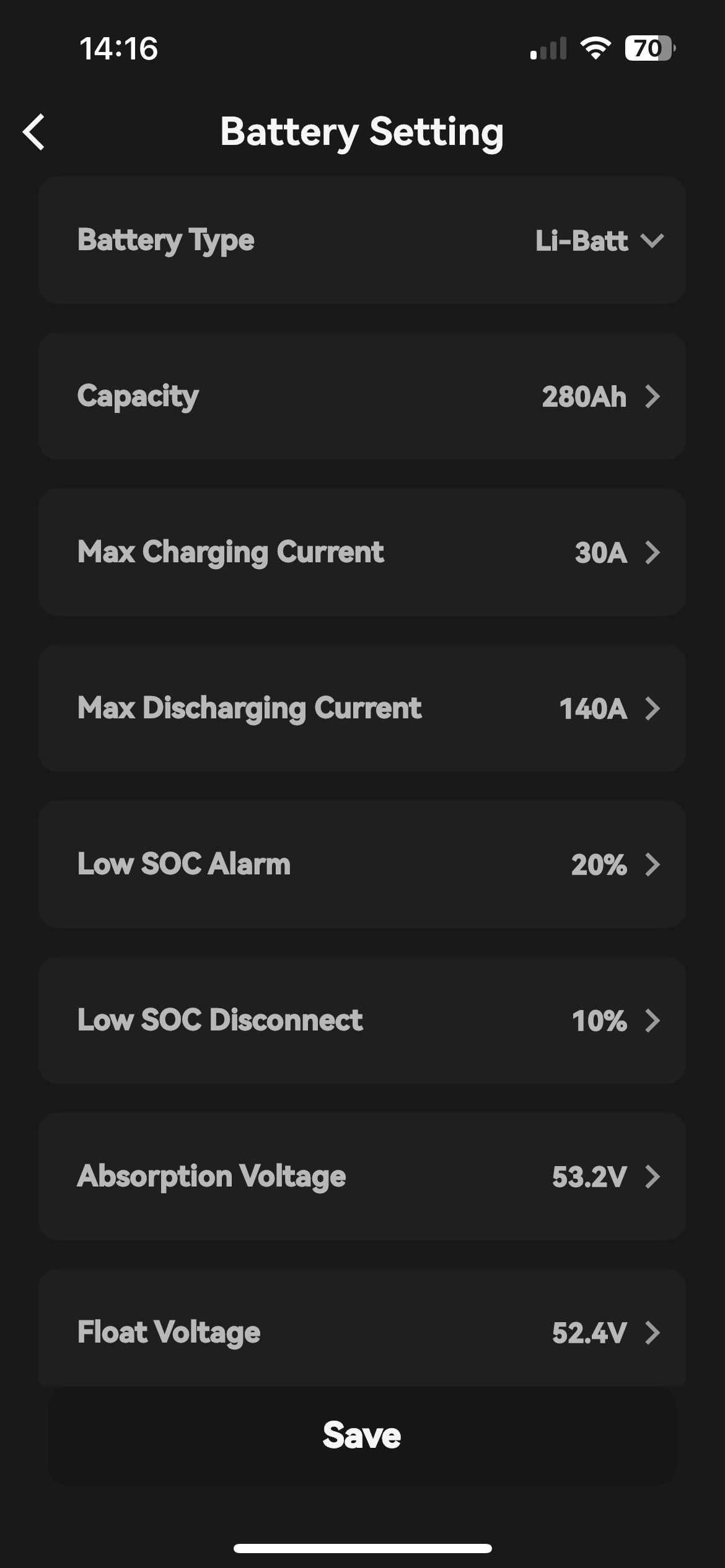

Ensuite, choisir GENERAL SETTING puis BATTERY SETTING. Dans BATTERY SETTING, modifier les paramètres nécessaires :

  • Type de batterie : Choisir dans Battery Type l’option Lithium Battery.
  • Seuil de protection SOC bas. Choisir le pourcentage minimum de batterie, dans Low SOC Disconnect. Recommandé 10-20%.
  • Courant de flottation : Lorsque la batterie lithium envoie un courant de charge de 0A (lorsqu’elle est chargée à 100%), par défaut, le courant de charge de flottation est de 2A. Sélectionner Disable pour désactiver la charge de flottation.
  • Courant maximal de charge en AC. Sélectionner le courant maximal de charge de la batterie, qui est dans Max Charging Current (dans ce cas 140A)
