Para programar de inicio las Barreras ZK-BG1000 se deberá tener en cuenta la longitud del brazo a instalar y según la elección del mismo, se realizará los siguientes procesos.
Parámetros para BG1000
BRAZO DE 4.5 M:
|
L-1:65
|
L-9:05
|
L-P:20
|
L-25:12
|
||
|
L-2:55
|
L-L:65
|
L-18:00
|
|||
|
L-3:12
|
L-B:55
|
L-19:00
|
|||
|
L-4:30
|
L-C:50
|
L-20:00
|
|||
|
L-5:90
|
L-D:02
|
L-21:01
|
|||
|
L-6:05
|
L-E:25
|
L-22:01
|
|||
|
L-7:00
|
L-F:00
|
L-23:50
|
|||
| L-8:00 |
L-H:00
|
L-24:25
|

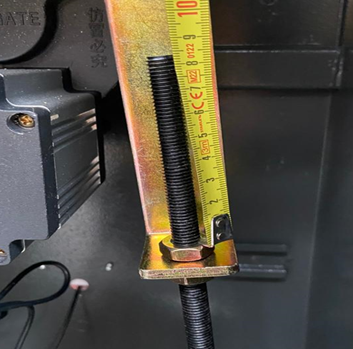

Se deberá comprobar si el muelle a esta medida: 8 cm con 4 mm con una tolerancia de milímetro arriba/abajo.
BRAZO DE 3 M:
|
L-1:50
|
L-9:05
|
L-P:20
|
L-25:12
|
||
|
L-2:70
|
L-L:50
|
L-18:00
|
|||
|
L-3:12
|
L-B:35
|
L-19:00
|
|||
|
L-4:30
|
L-C:50
|
L-20:00
|
|||
|
L-5:90
|
L-D:02
|
L-21:01
|
|||
|
L-6:05
|
L-E:25
|
L-22:01
|
|||
|
L-7:00
|
L-F:00
|
L-23:50
|
|||
| L-8:00 |
L-H:00
|
L-24:25
|

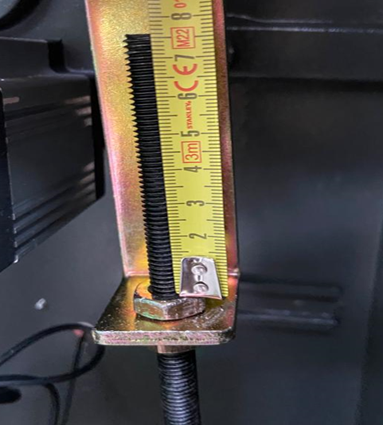

Ajuste muelle a esta medida: 7 cm con 1 mm con una tolerancia de 1 milímetro arriba/abajo.
