El TS-COINACCEPTOR se puede utilizar en cualquier torno para realizar el control del paso de personas mediante el uso de monedas.

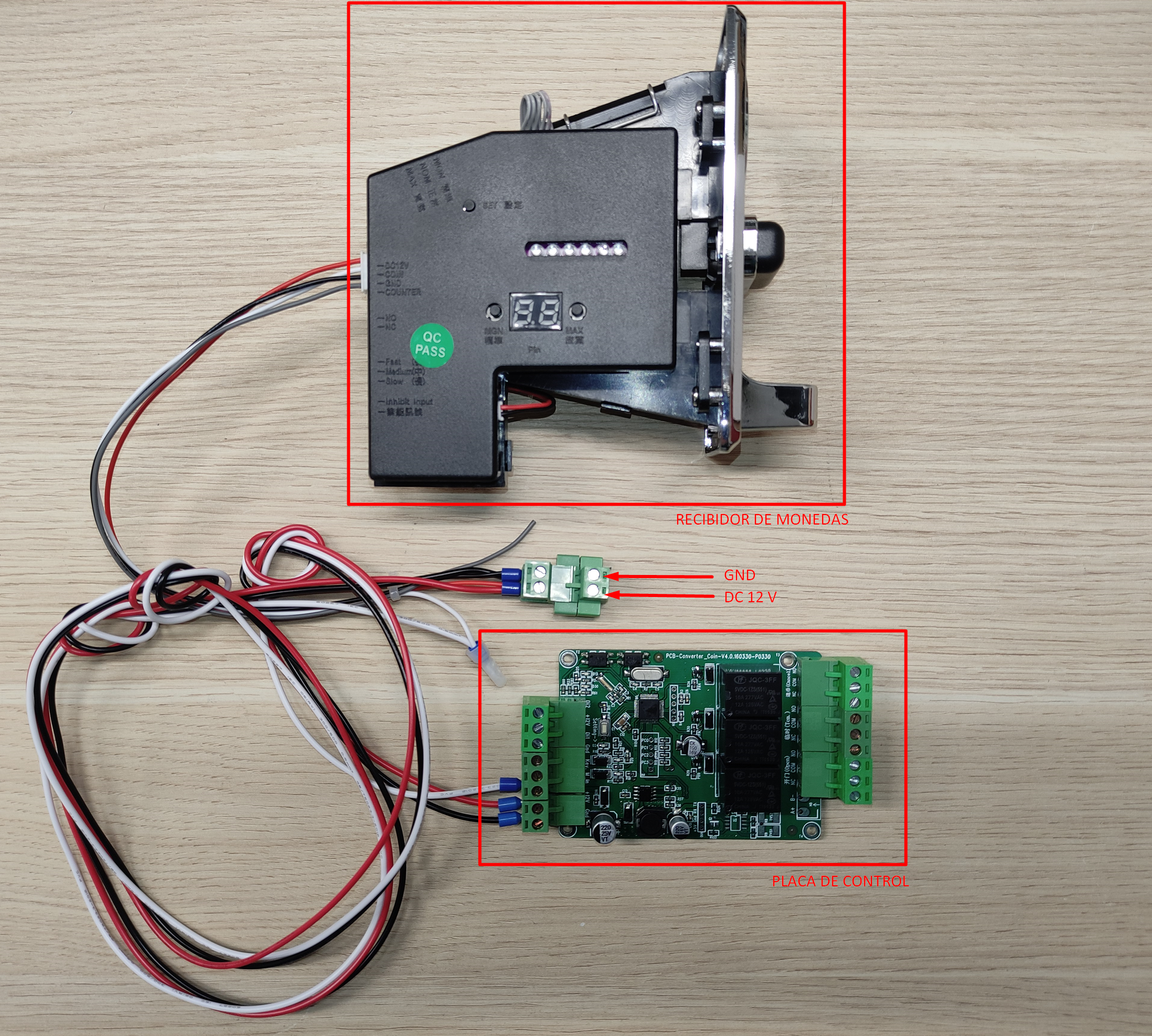

El equipo se compone de dos elementos: PLACA DE CONTROL y RECIBIDOR DE MONEDAS. Ambos se deben alimentar a DC 12 V mediante el cable que viene incluido.
Por defecto, viene configurado para funcionar con monedas de 1€, es decir, con cada moneda de 1€ se produce la activación del relé.
Para configurarlo para que pueda funcionar con otro tipo de monedas se deben realizar los siguientes pasos:
PLACA DE CONTROL

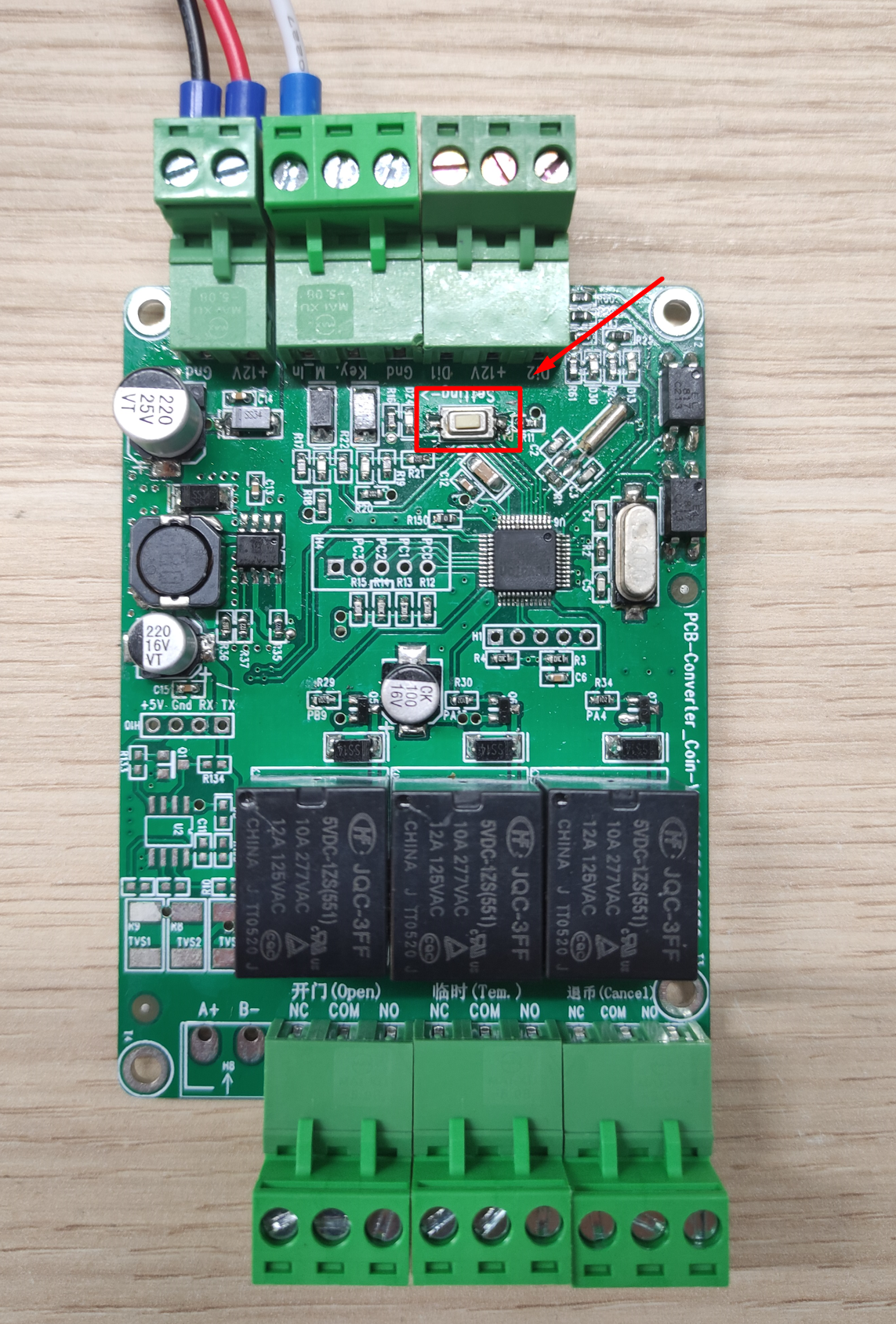

1) Tras conectar y alimentar los equipos, se deberán indicar cuántos pulsos van a ser necesarios para activar el relé. Para ello, se deberá dejar pulsado el botón indicado en la siguiente imagen durante 5 segundos. Se encenderá un LED verde. Después, se pulsarán tantas veces el botón como pulsos sean necesarios, pudiendo elegir 1, 2 o 3. Una vez hecho esto, tras unos segundos el LED parpadeará y se apagará, indicando que se ha configurado.
Esto está directamente relacionado con los tipos de monedas a utilizar. Por ejemplo, si se quiere utilizar 1€ para entrar, pero solo usando monedas de 1€, deberá de indicarse 1 pulso. Sin embargo, si se quiere utilizar 1€ para entrar, pero pudiendo usar monedas de 1€ y 50 cent., deberá indicarse 2 pulsos.
RECIBIDOR DE MONEDAS
1) Una vez configurada la placa, hay que configurar el recibidor:

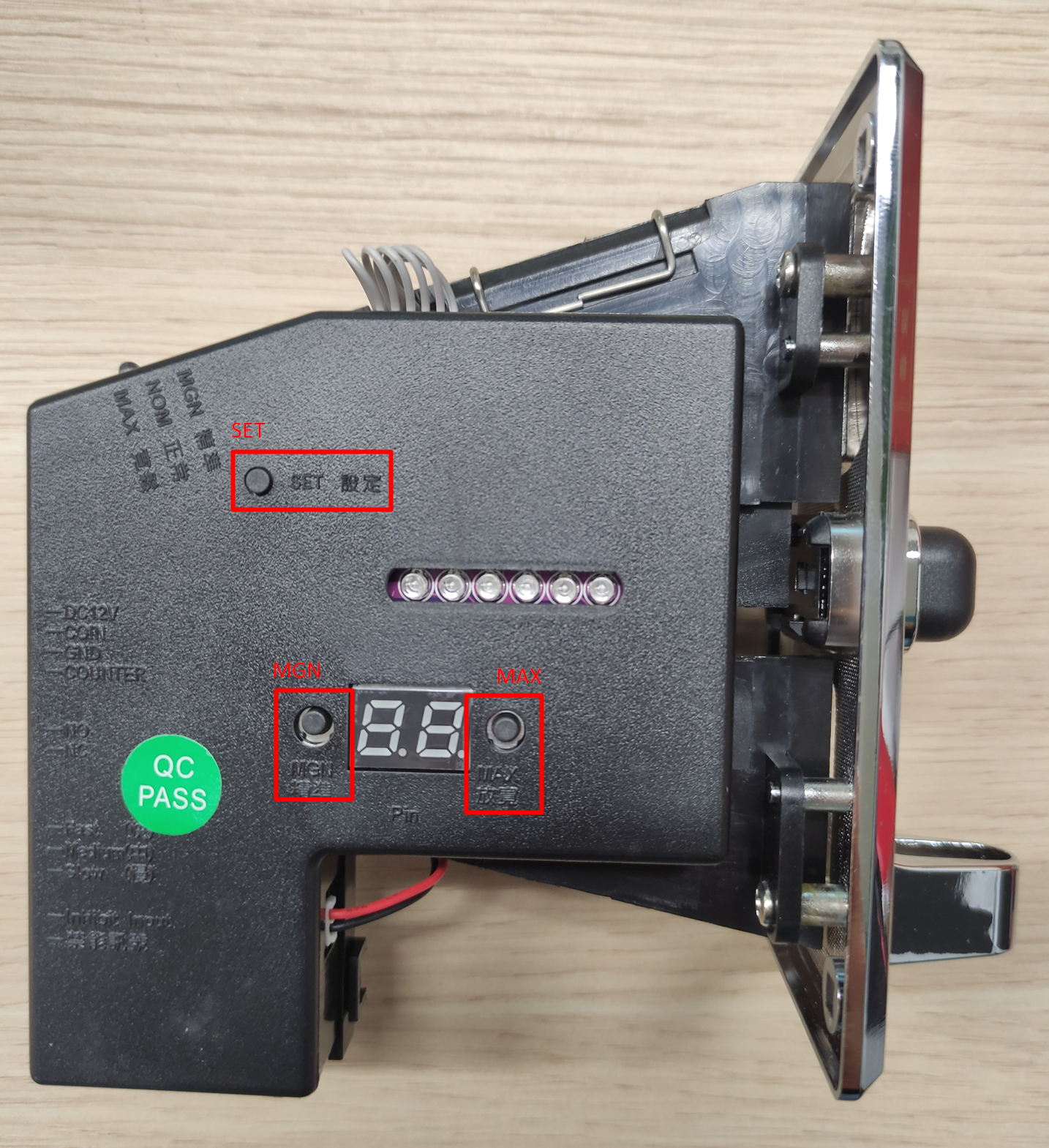

1.1) Dejar pulsado simultáneamente los botones MGN y MAX hasta que aparezca una E en la pantalla.
1.2) Dejar pulsado el botón MGN durante 3 segundos hasta que aparezca un 1. Esto se utiliza para seleccionar cuántos tipos de monedas se van a utilizar. Si se necesitan 2 tipos, se deja pulsado nuevamente el botón MGN durante 3 segundos hasta que aparezca un 2. Si se necesitan 3 tipos, se deja pulsado nuevamente el botón MGN durante 3 segundos hasta que aparezca un 3. Tras ello, se deja pulsado el botón SET hasta que aparezca P1 en la pantalla.
1.3) Con los programas Px se asigna el número de pulsos que corresponderá a cada moneda. Para entrar en el programa P1, se deja pulsado el botón MGN durante 3 segundos. Aparecerá por defecto un 1. Este valor puede incrementarse dejando pulsado durante 3 segundos el botón MGN nuevamente. Se debe dejar pulsado durante 3 segundos el botón SET para guardar esta configuración. Tras ello, si se han establecido más tipos de monedas, aparecerán los programas P2 y P3, y se repetirá el proceso descrito anteriormente. Para terminar, se deja pulsado el botón SET durante 3 segundos, y aparecerá un 0 en la pantalla.
2) Una vez configurado el recibidor, hay que "entrenarlo":
2.1) Se deja pulsado el botón SET durante 3 segundos hasta que aparezca una A en la pantalla.
2.2) Tras ello, se vuelve a dejar pulsado el botón SET durante 3 segundos hasta que aparezca A1 en la pantalla. En este paso se debe introducir 20 veces la moneda correspondiente, para que el equipo la aprenda. Un contador se irá incrementando para mostrar el número de veces que se ha introducido la moneda. Tras ello, si se han configurado más tipos de monedas, aparecerá un A2 y habrá que repetir el proceso. Si hay un tercer tipo de moneda, aparecerá un A3.
2.3) Una vez realizado esto, el contador marcará un 0, estando el equipo configurado y listo para funcionar.

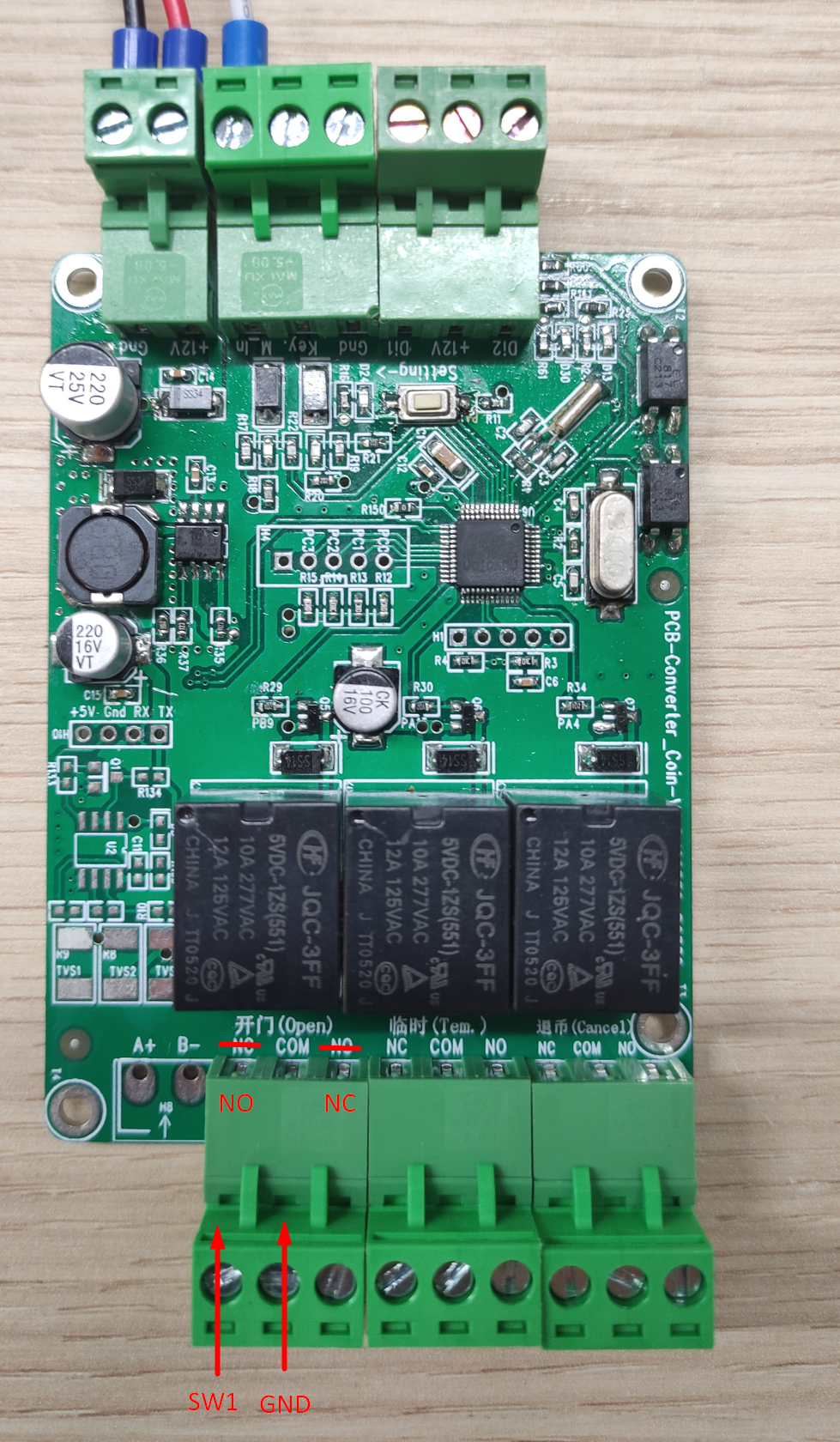

El conexionado que se debe realizar con la placa de configuración del torno es el siguiente:
EJEMPLO
Se quiere configurar el TS-COINACCEPTOR para que el torno abra con una cantidad de 1.5€, pudiendo usarse monedas de 1€ y 50 cent.
Para ello, en la configuración de la placa se deberá pulsar 3 veces el botón para indicar que el relé se activará con 3 pulsos.
En la configuración del recibidor, se deberán indicar 2 tipos de monedas:
P1 (moneda de 1€): se indica un valor de 2.
P2 (moneda de 50 cent.): se indica un valor de 1.
Cuando se realiza el aprendizaje de monedas, A1 se corresponderá con la moneda de 1€ y A2 se corresponderá con la moneda de 50 cent.
