Para configurar la salida de relé de un dispositivo ADAM para que se active al activar alguna de sus entradas, se usará el software AdamApax

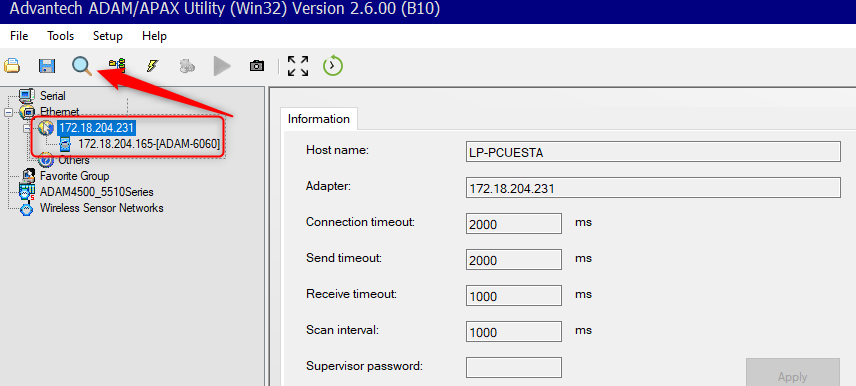

Una vez instalado se hará una búsqueda en red local y se añadirá el equipo al software:

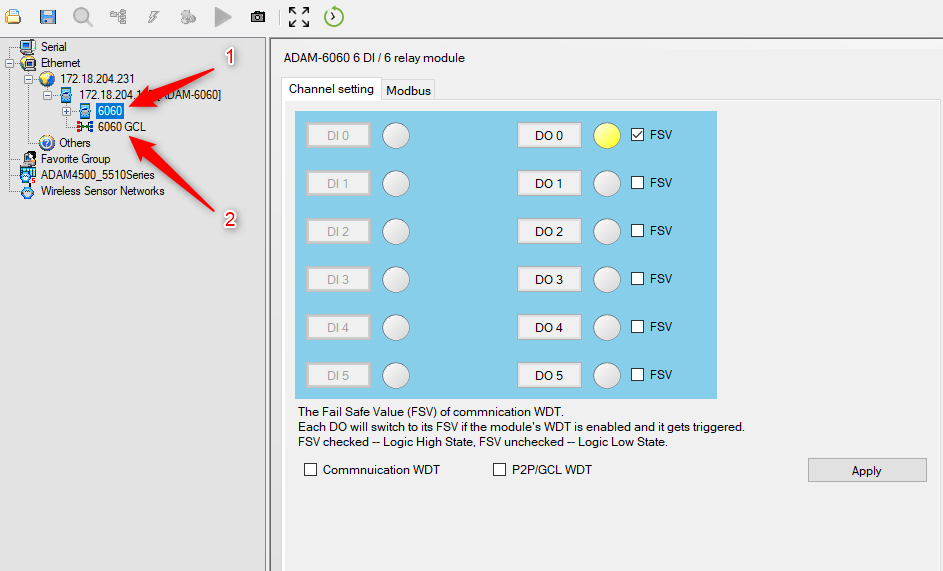

Con el dispositivo añadido ya se puede acceder a sus configuraciones al pulsar en cualquiera de estos dos iconos, momento en que pedirá la contraseña, la cual, por defecto, es 00000000
- Da información en directo sobre el estado tanto de las entradas (DI) como de las salidas (DO)
- Configuración de las puertas lógicas para definir los estados y activaciones de los relés
Configuración de la salida de relé cuando se activa una entrada

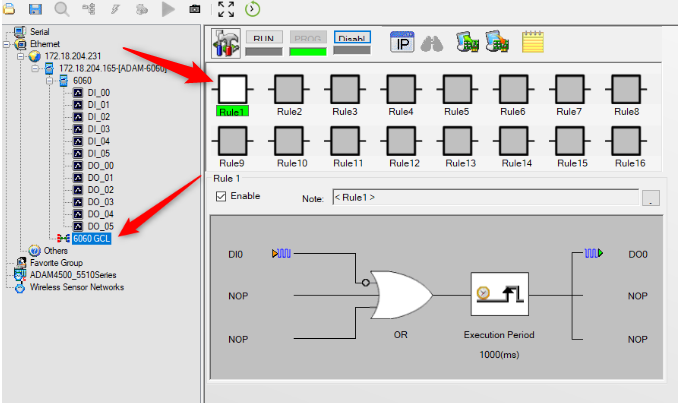

Se selecciona el punto 2 anterior

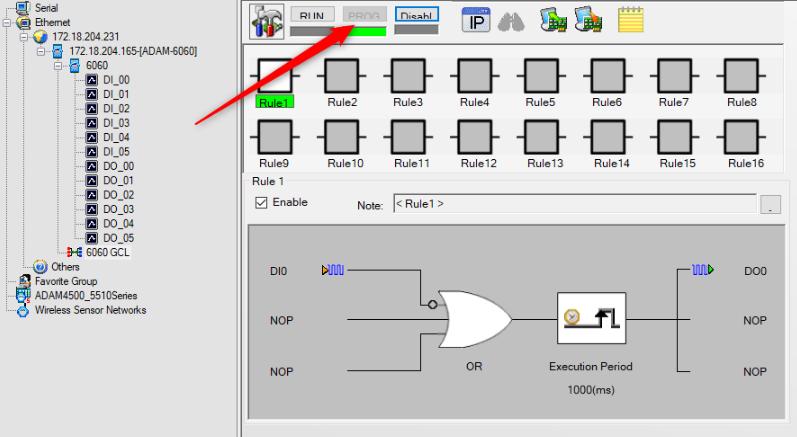

Tiene que estar marcada la opción PROG para la programación del ADAM

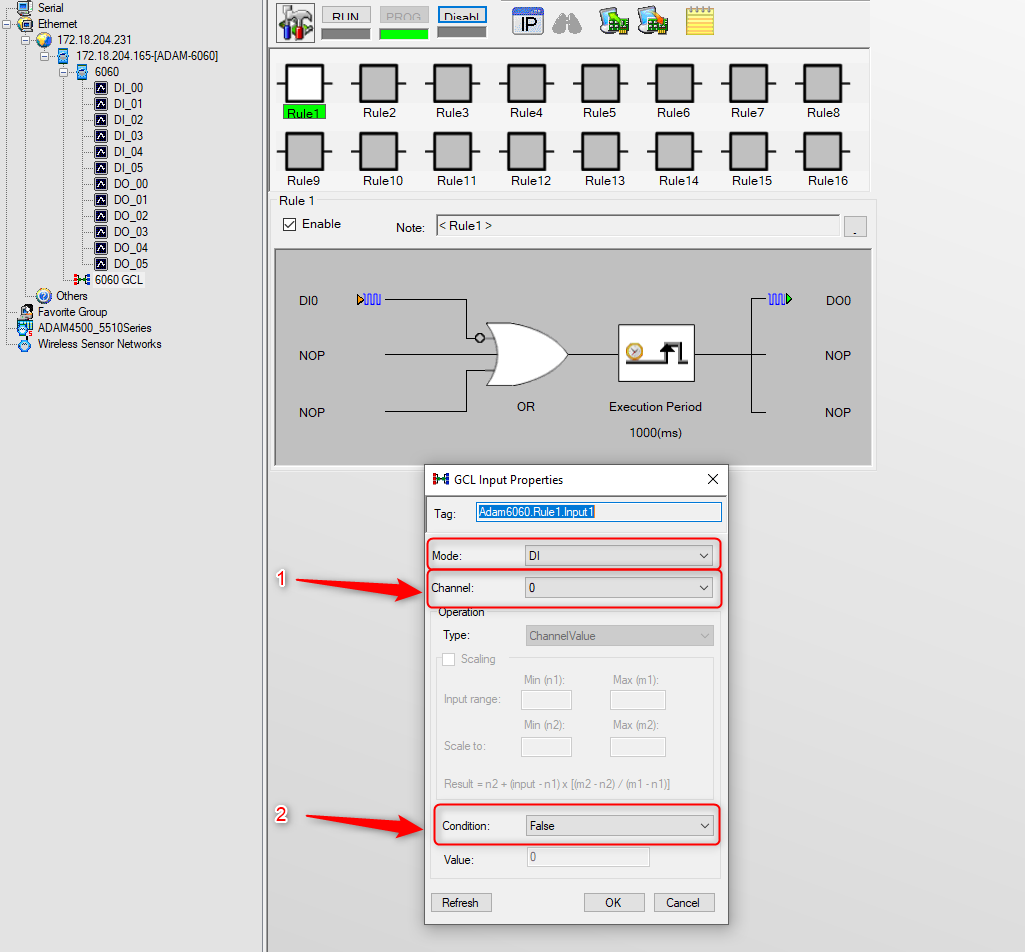

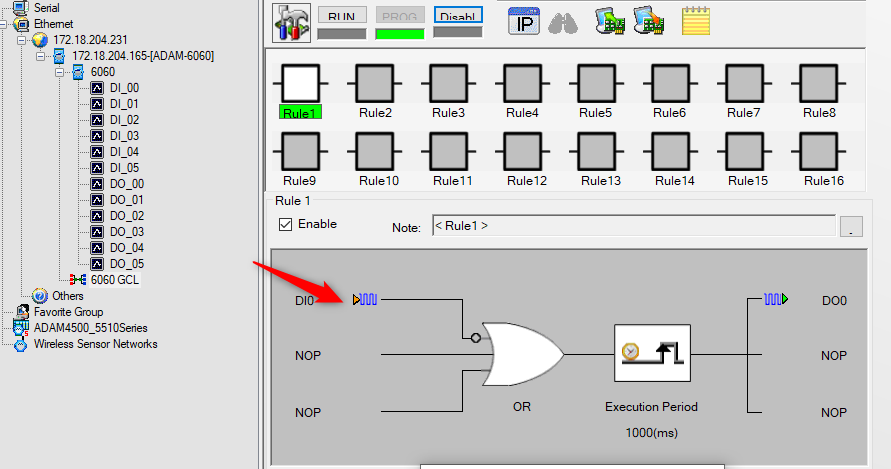

Se selecciona la entrada y se definen sus parámetros
- Channel: El canal de entrada que se está configurando y que provocará la activación de la salida
- Condition: El estado de la entrada de alarma. True - normalmente abierto NO. False - normalmente cerrado NC

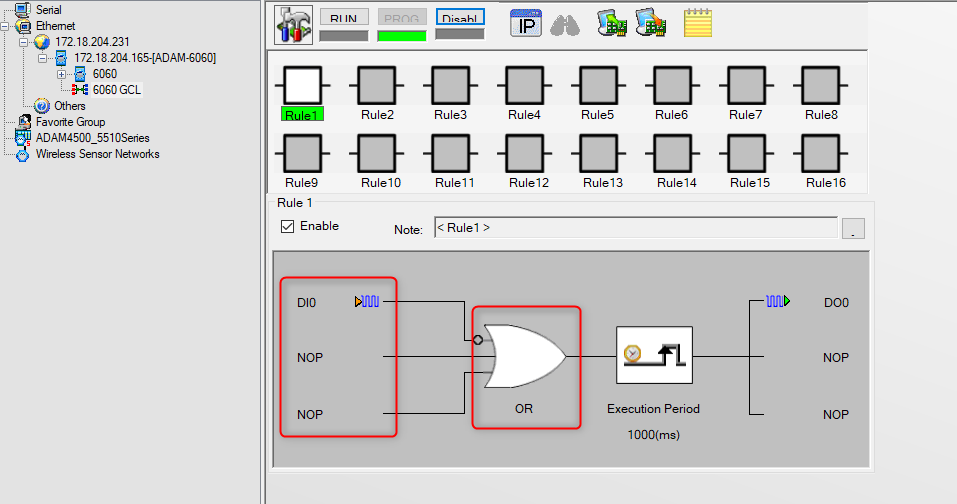

En la configuración de las entradas se pueden definir hasta 3 entradas (por defecto están configuradas como "NoOperation") para activar las salidas y la condición puede ser "AND" o "OR"

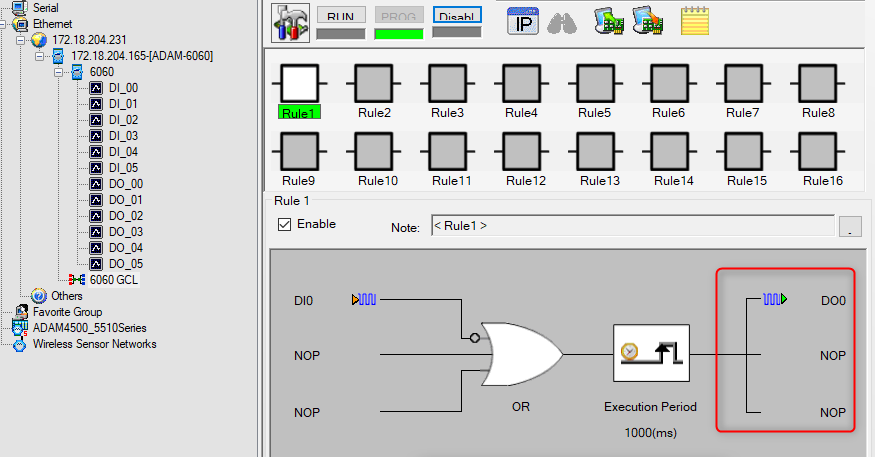

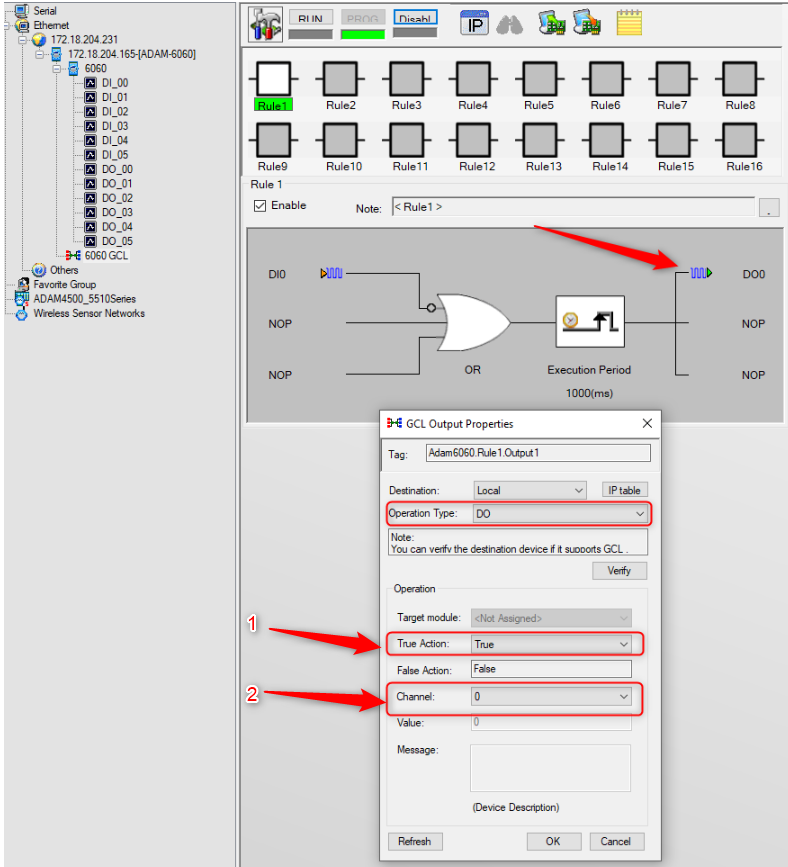

Se selecciona la salida y se configuran sus parámetros
- True Action: Estado en reposo del relé. True - normalmente abierto NO. False - normalmente cerrado NC
- Channel: Salida de alarma que se activará
Al igual que con las entradas se pueden establecer hasta 3 salidas de relé que activarse las entradas:

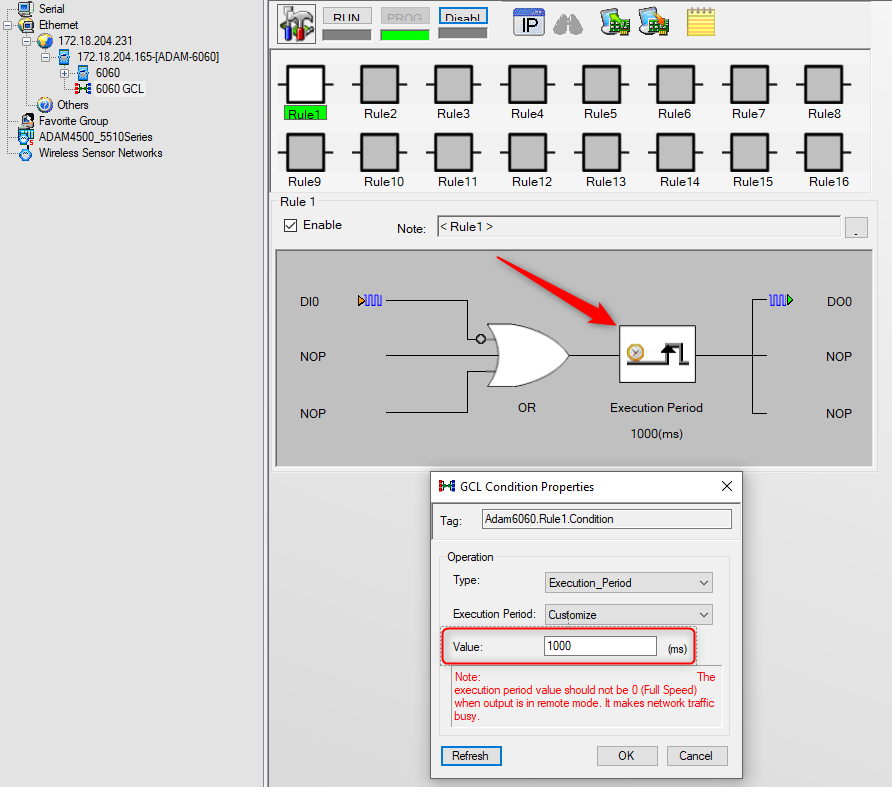

Se puede establecer el tiempo que tiene que estar activada la entrada para que se ejecute la activación de la salida de relé, para ello se selecciona la opción "Execution Period":

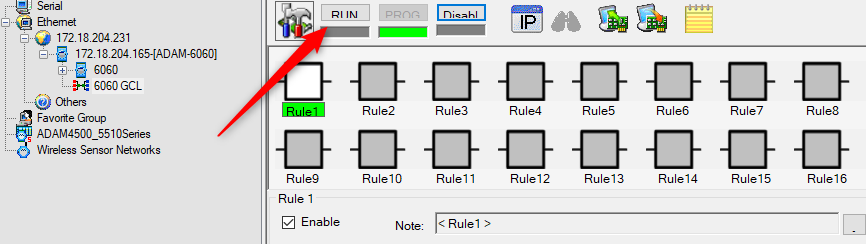

Una vez terminada la configuración se selecciona el botón de RUN, momento en que el terminal ADAM comenzará a funcionar con las condiciones establecidas
Activar un segundo ADAM en red local
Adicionalmente a usar un único ADAM para realizar estas funciones, se puede llegar a activar las salidas de relé de un segundo ADAM conectado en la misma red cuando realizamos la activación de la entrada del primero.
Por ejemplo, se puede hacer que al activarse la entrada de alarma del ADAM1, se active la salida de relé del ADAM2

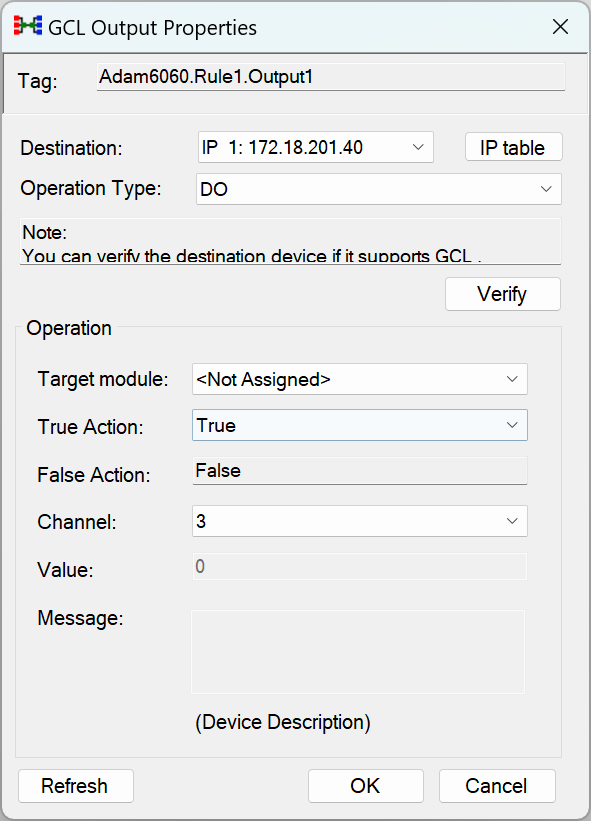

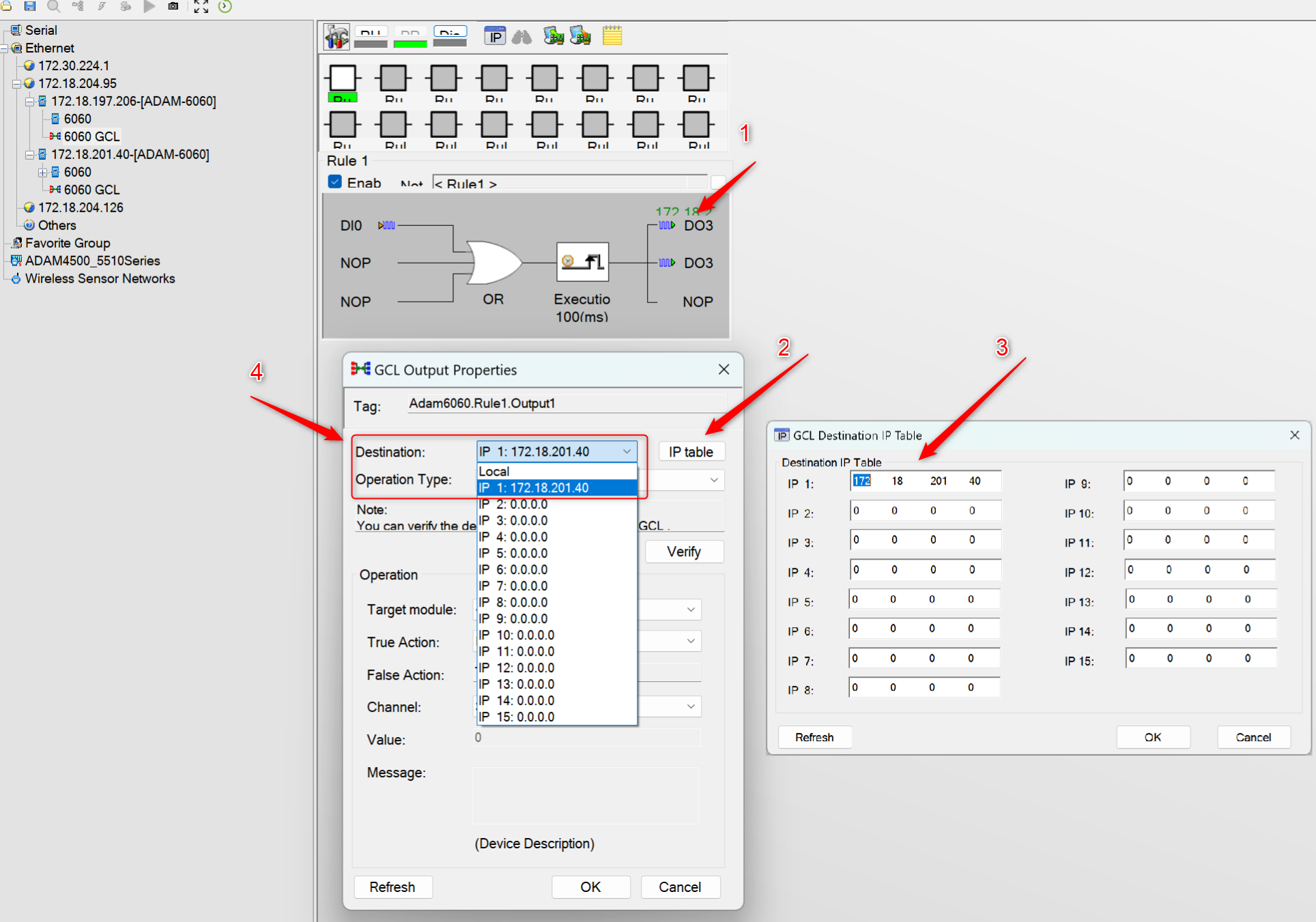

Para realizar esto, en la configuración del ADAM1, se establecerá, en la parte de las salidas que, en vez del modo Local, sea el modo IP:
- Seleccionar la salida a configurar
- Seleccionar IP Table
- Establecer la IP del segundo ADAM
- Seleccionar la opción con la IP de este segundo ADAM
El resto de configuraciones es igual a lo que se ha visto anteriormente:
