En este artículo se puede encontrar los esquemas de compatibilidades de los dispositivos LR1002/LR1002-1ET/LR1002-1EC.

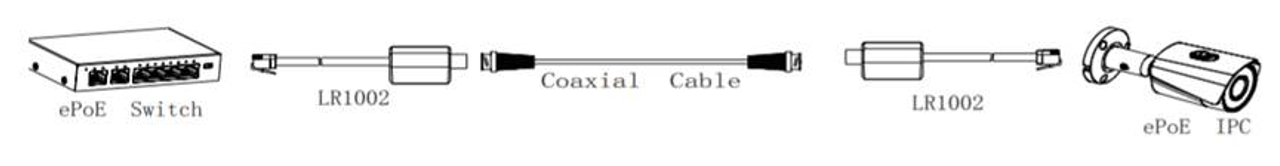

Caso 1: podemos tener un Switch ePoE y una cámara ePoE, para eso vamos a necesitar un LR1002 en el lado del switch y otro en el lado de la cámara. Todo comunicando por cable coaxial.

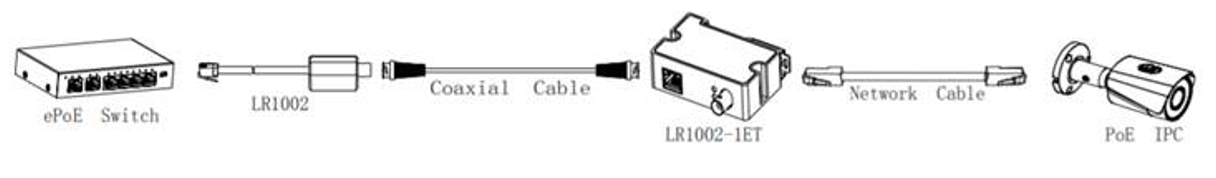

Caso 2: otra opción es tener un switch ePoE y que la cámara sea PoE standard. Para eso necesitaremos un LR1002 en el lado del switch y un LR1002-1ET en el lado de la cámara, para transformar la parte de alimentación a PoE standard para que la cámara la pueda recibir:

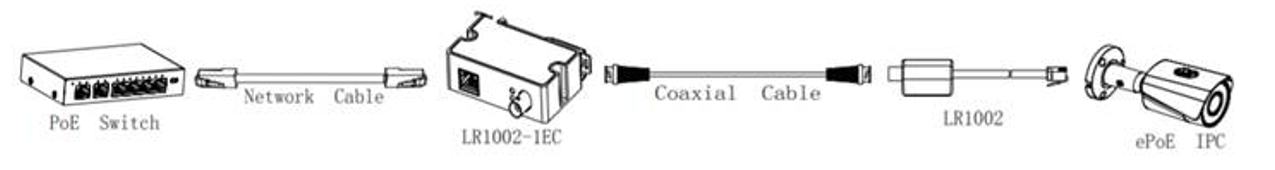

Caso 3: la otra opción es tener un switch PoE estándar y una cámara ePoE, por lo que se necesita en el lado del switch un LR1002-1EC y en el lado de la cámara ePoE un LR1002 que convierta la parte de alimentación de PoE a ePoE:

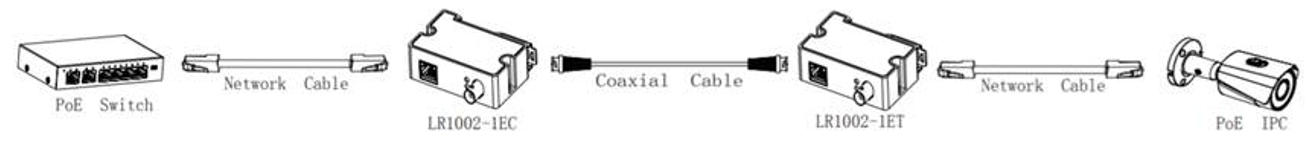

Caso 4: la última opción, sino tenemos ningún dispositivo ePoE, lo que haremos será usar tanto el LR1002-1EC en el lado del Switch como un LR1002-1ET en el lado de la cámara:
En conclusión: para hacer pasar por coaxial señal y alimentación de dispositivos ePoE vamos a necesitar el LR1002, mientras que los LR1002-1ET (lado cámaras) y LR1002-1EC (lado switches) se usan cuando dicha conversión se hace desde tecnología PoE estándar (af o at).
