Nota:
Esta prueba se ha realizado con un grabador XS-NVR3216A-4K16P-1FACE versión de fimware V4.002.0000000.0, Build Date: 2021-07-2
Video:
En este artículo, vamos a explicar cómo añadir una cámara Safire PoE en un NVR de X-Security.
Los dos primeros pasos son:
- Debe conocer el rango IP del NVR.
- Para activar y cambiar la dirección IP de la cámara Safire, necesita un ordenador y la herramienta SADP.
Rango IP interno del NVR
En primer lugar, anote el rango de direcciones IP internas del NVR.
Esto se puede hacer a través de la interfaz web o un monitor conectado al NVR.
Para activar la cámara
1. Abra la herramienta SADP en el PC para activar la cámara

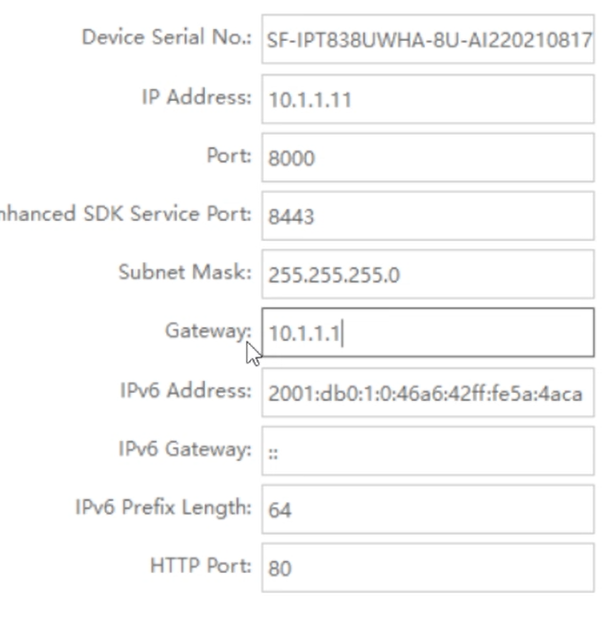

2. Después de la activación cambiar la dirección IP y tenemos que usar una del rango 10.1.1.xxx
Confirme con la contraseña que se empleó para activar la cámara.

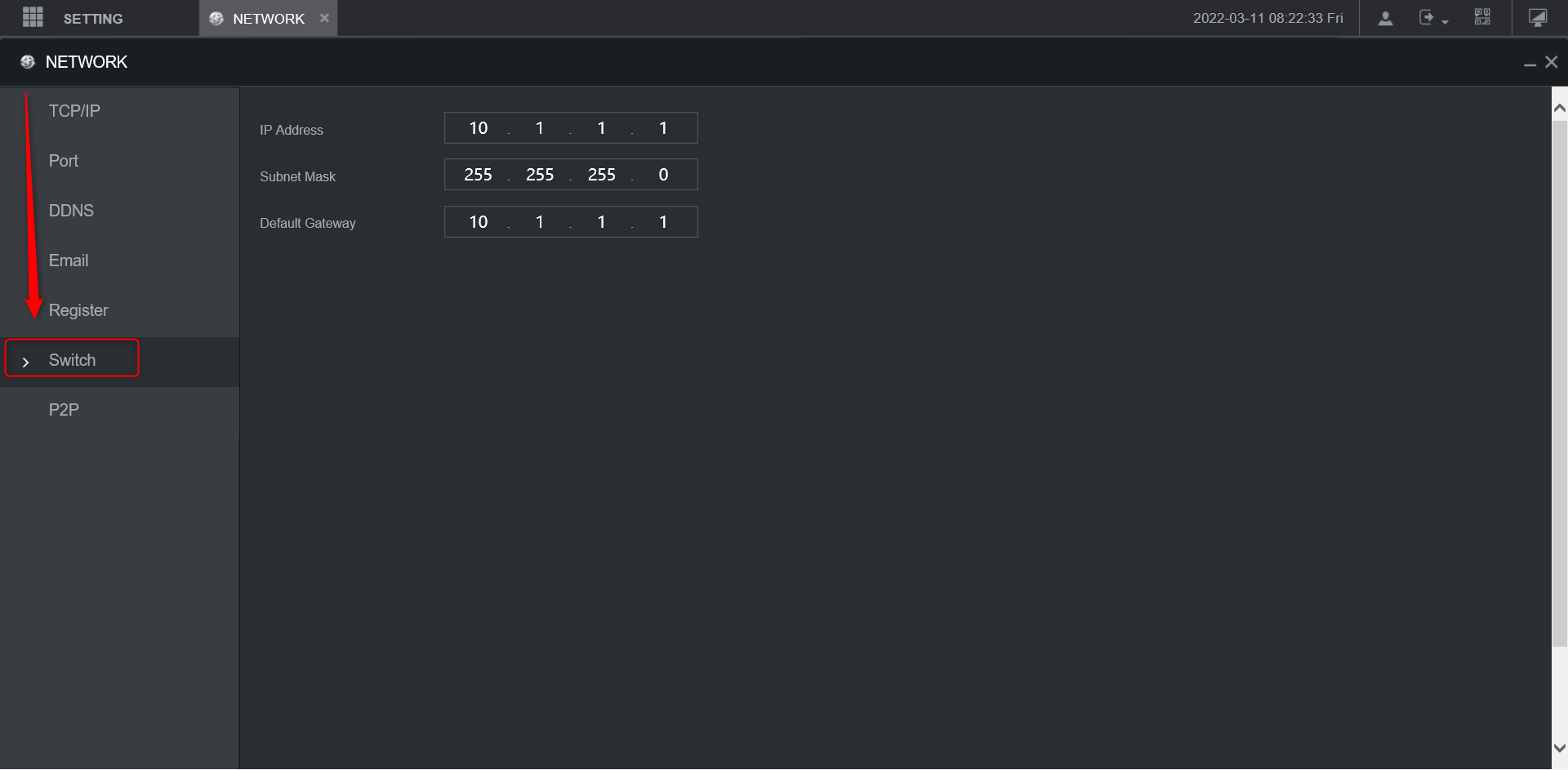

Configurar IP del NVR a través de la interfaz web
1. Abra el navegador web e introduzca la dirección IP del NVR con el puerto utilizado. (usualmente el puerto 80)

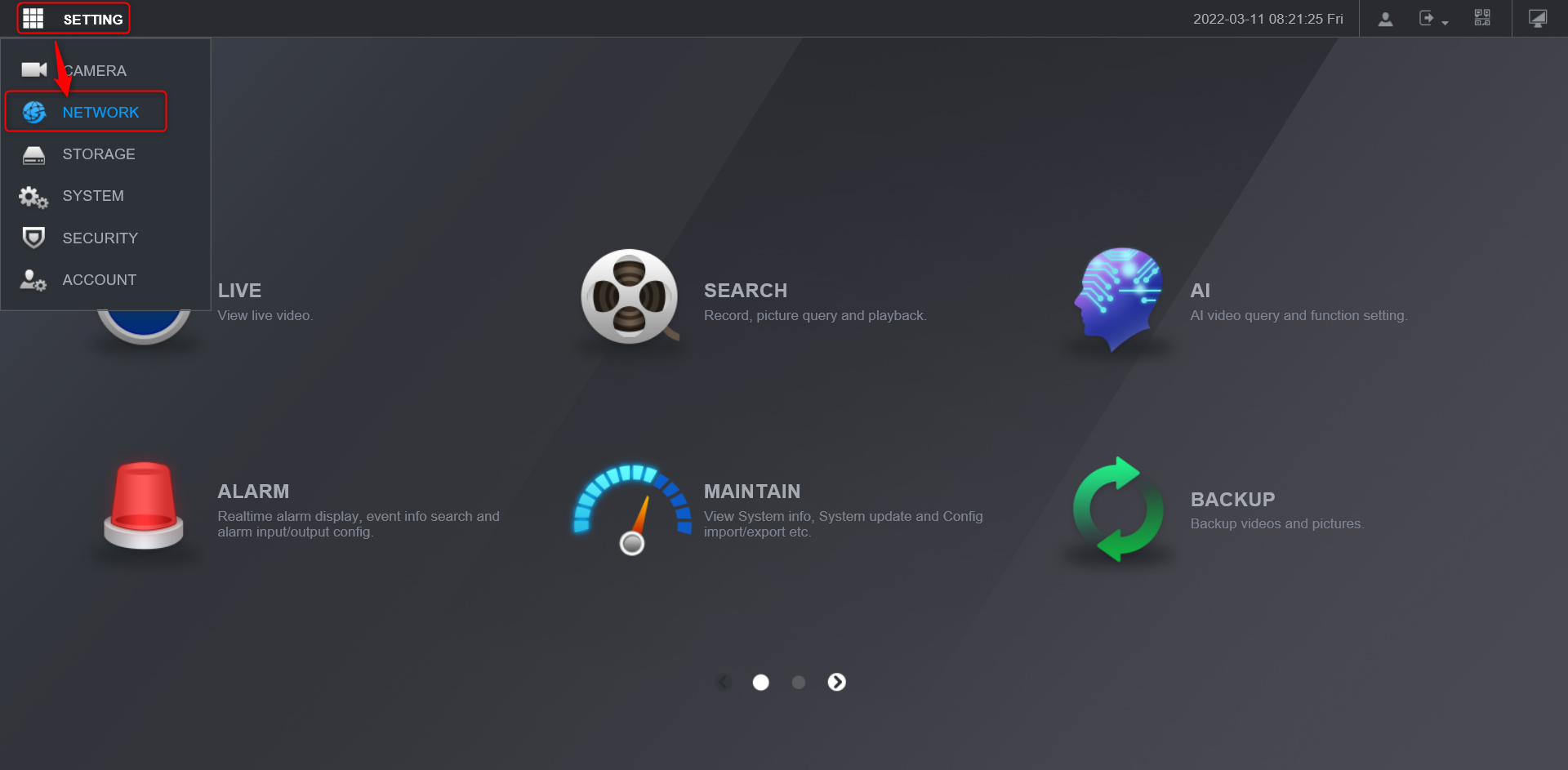

2. A través de AJUSTES abra Red
3. A continuación, haga clic en Cambiar
4. Cuando el rango de IP de la red de área local (LAN) es el mismo rango, debe cambiar el rango de IP
Añadir la cámara al NVR a través del interfaz Web
En este ejemplo vamos a emplear la dirección IP de la cámara 10.1.1.11
Para integrar la cámara usaremos en este caso el RTSP, ya que siempre va a ser posible su integración a diferencia de Onvif que por diferencia de versiones a veces se podrá y otras no.
Esta es la URL del flujo RTSP:
Main Stream: rtsp://10.1.1.11/Streaming/Channels/101
Sub Stream: rtsp://10.1.1.11/Streaming/Channels/102

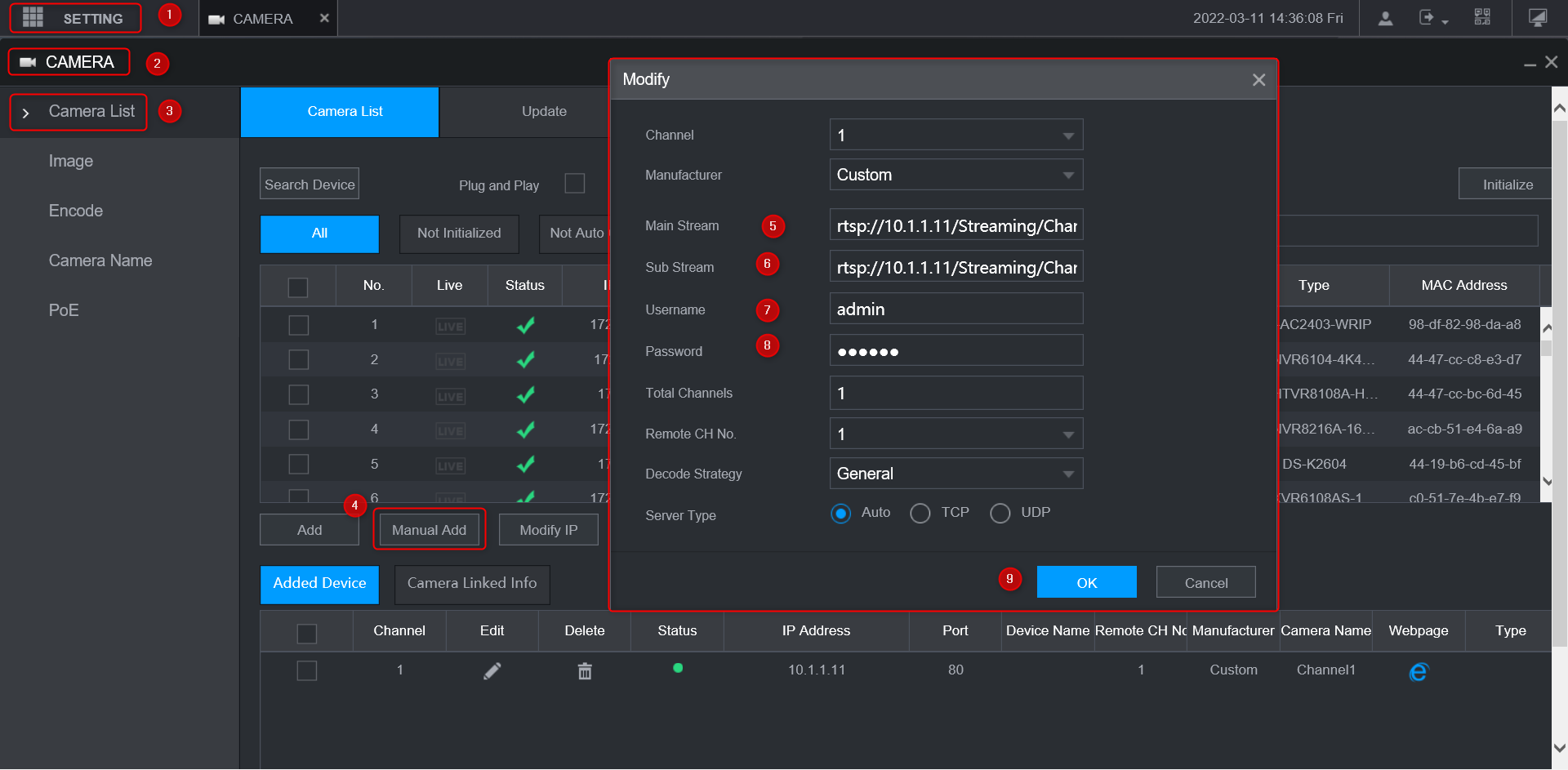

1. Introduzca la dirección IP de la grabadora
2. A través de los ajustes seleccione CÁMARA
3. En la lista de cámaras

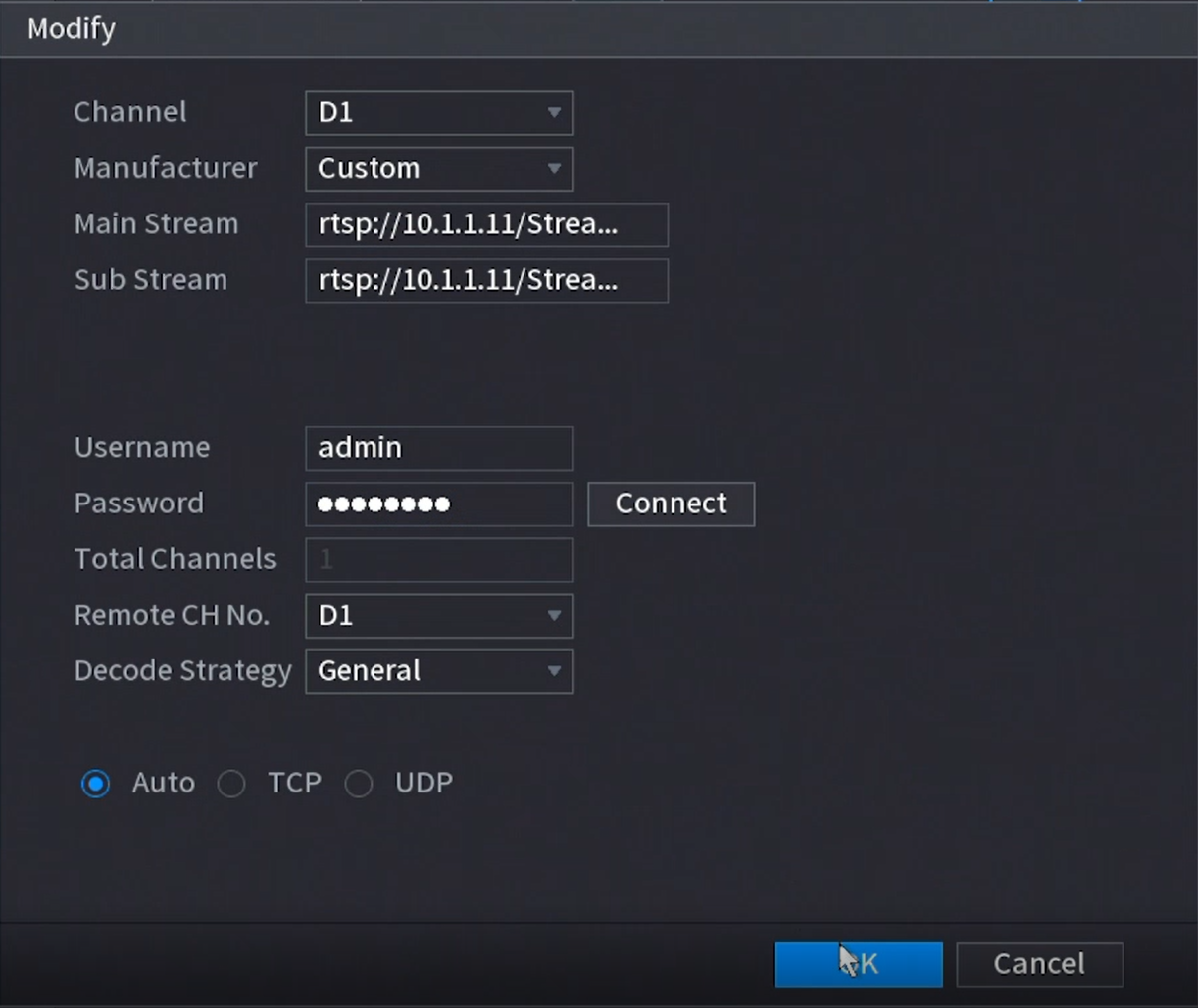

4. Haga clic en Añadir manualmente esto creará una nueva ventana emergente
5. Introduzca el flujo principal (para este ejemplo utilizamos: rtsp://10.1.1.11/Streaming/Channels/101)
6. 6. Introduzca el flujo secundario (para este ejemplo utilizamos: rtsp://10.1.1.11/Streaming/Channels/102)
7. Nombre de usuario
8. Contraseña
9. Haga clic en OK
Cuando esto esté hecho y la cámara esté conectada al PoE desde el NVR debería poder ver la cámara
-------------------------------------------------------------------------------------------------------------------

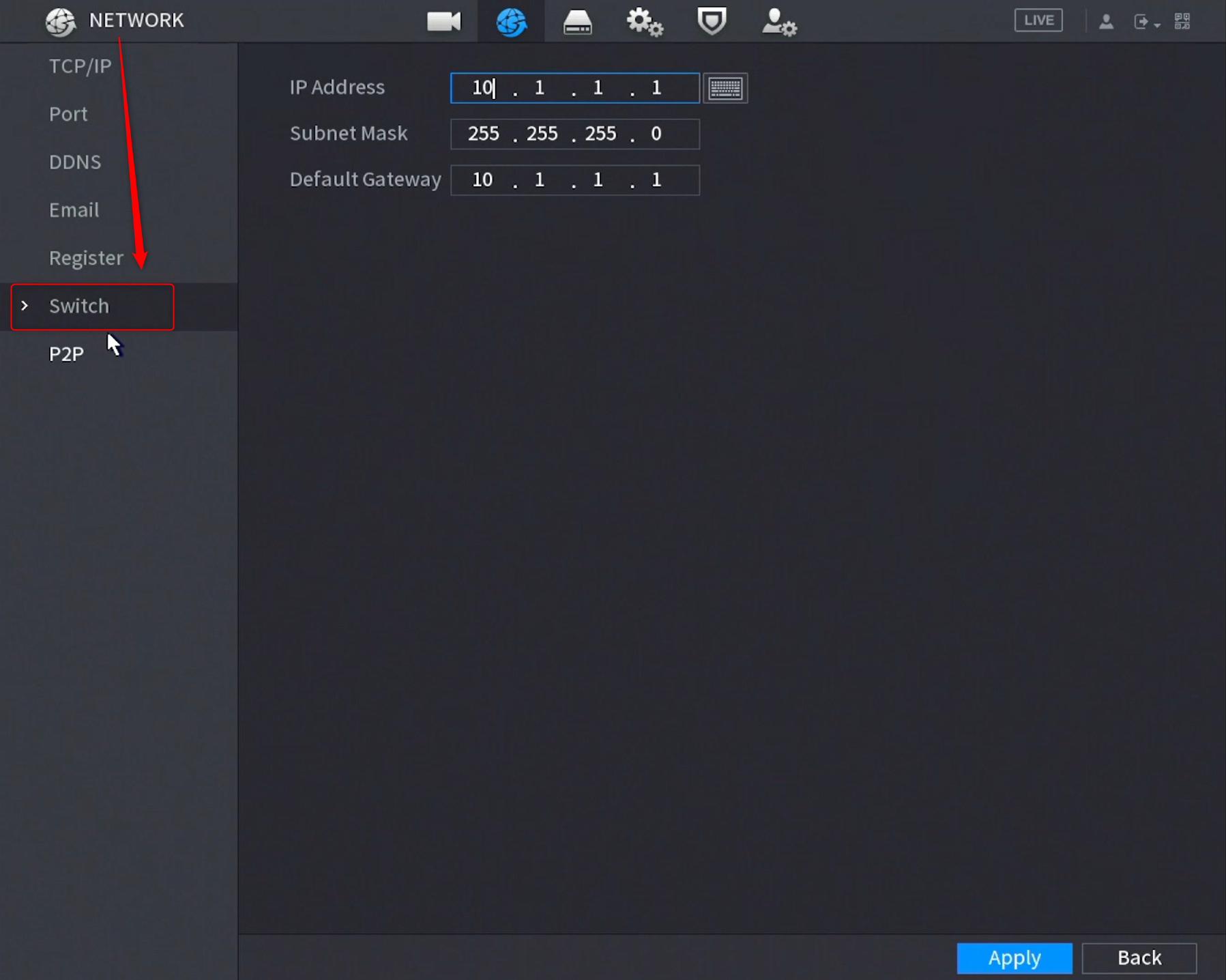

Configurar IP NVR a través de un monitor en el NVR

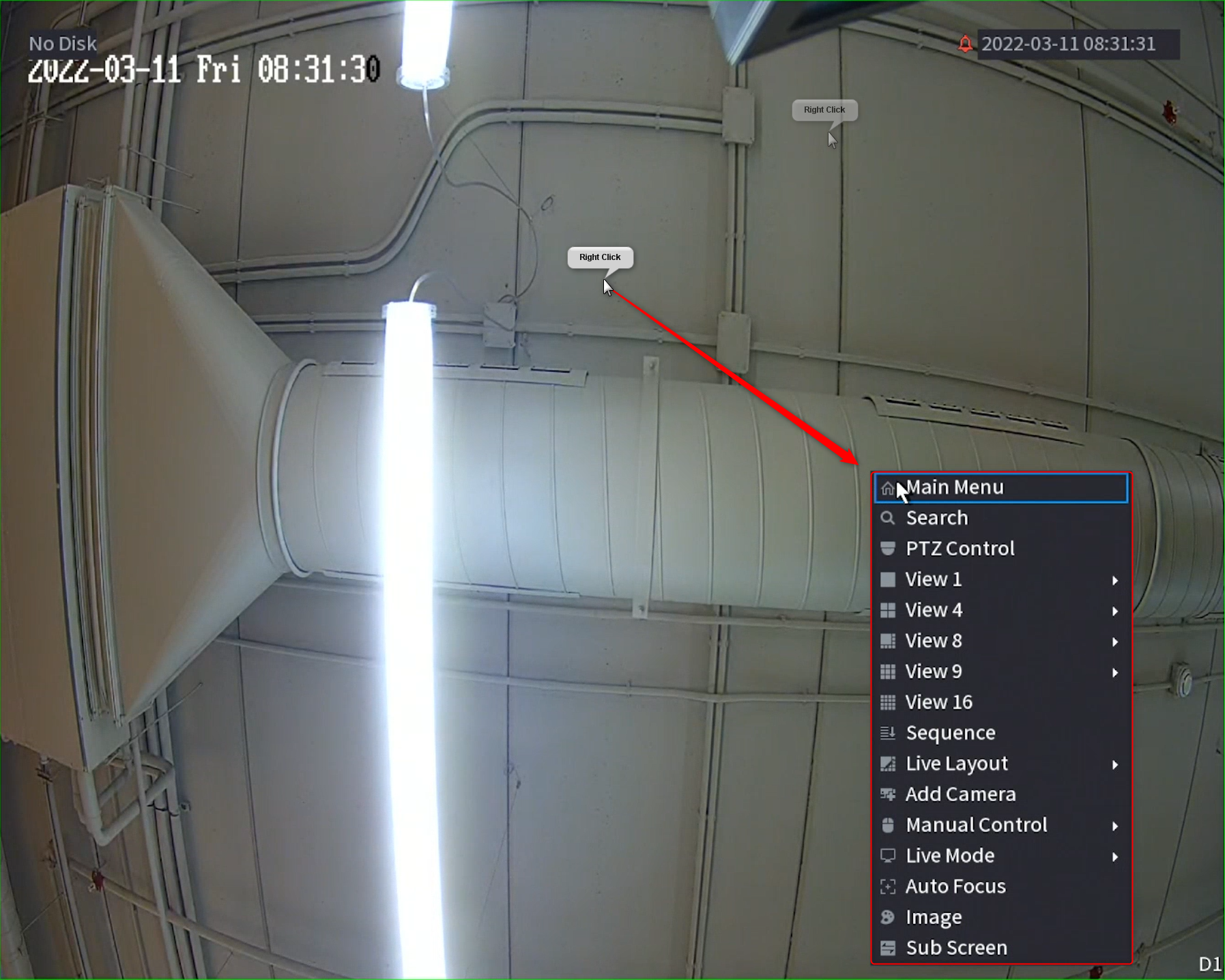

1. Haga clic con el botón derecho del ratón en la pantalla principal y seleccione Menú principal

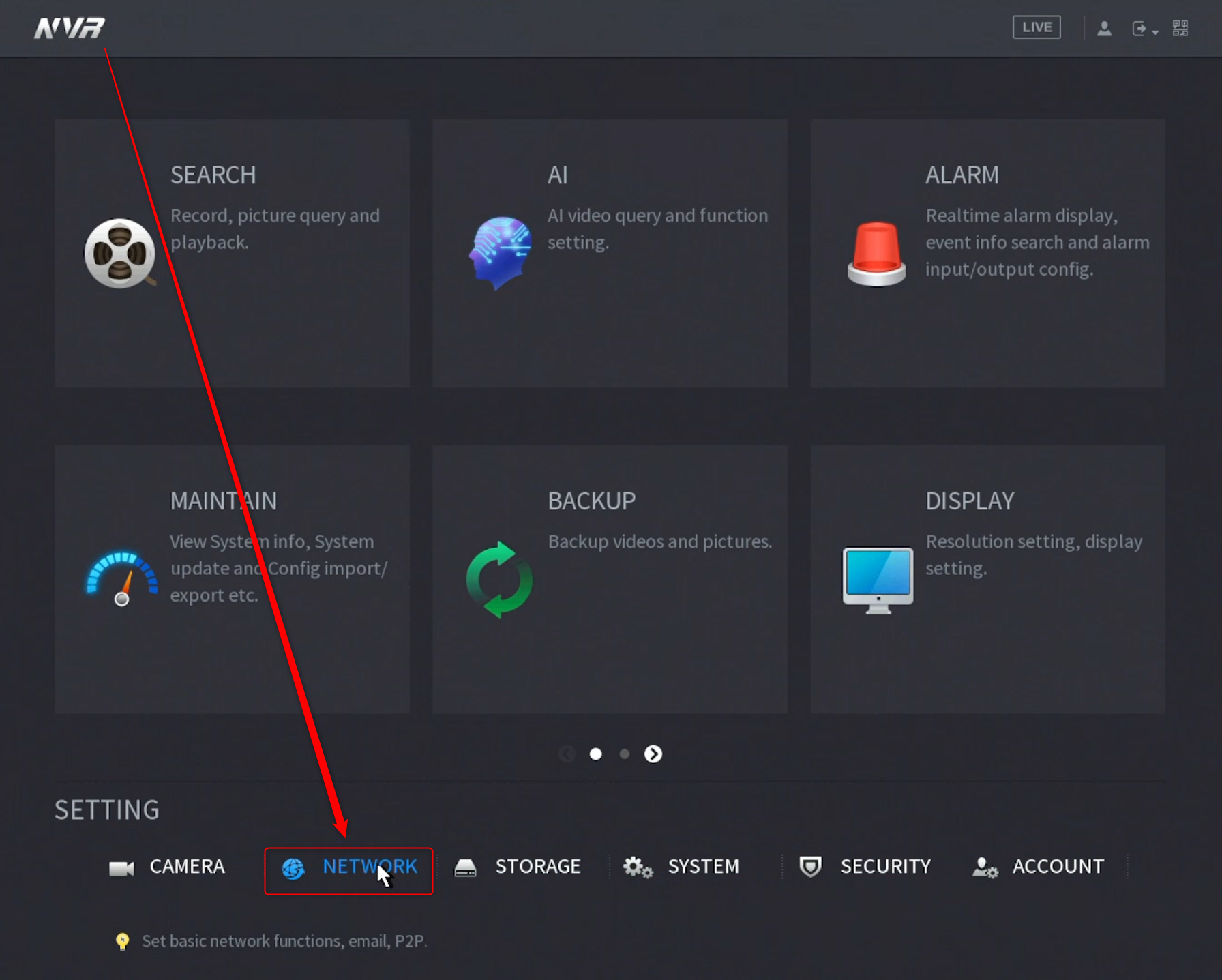

2. A continuación, seleccione Red
3. A continuación, seleccione Cambiar Cuando sea necesario cambiar el rango de IP y haga clic en Aplicar
Por defecto esta es la dirección IP que suele tener el NVR para las cámaras conectadas por POE:
Dirección IP 10.1.1.2 ~ 10.1.1.254
Subred 255.255.255.0
Puerta de enlace 10.1.1.1

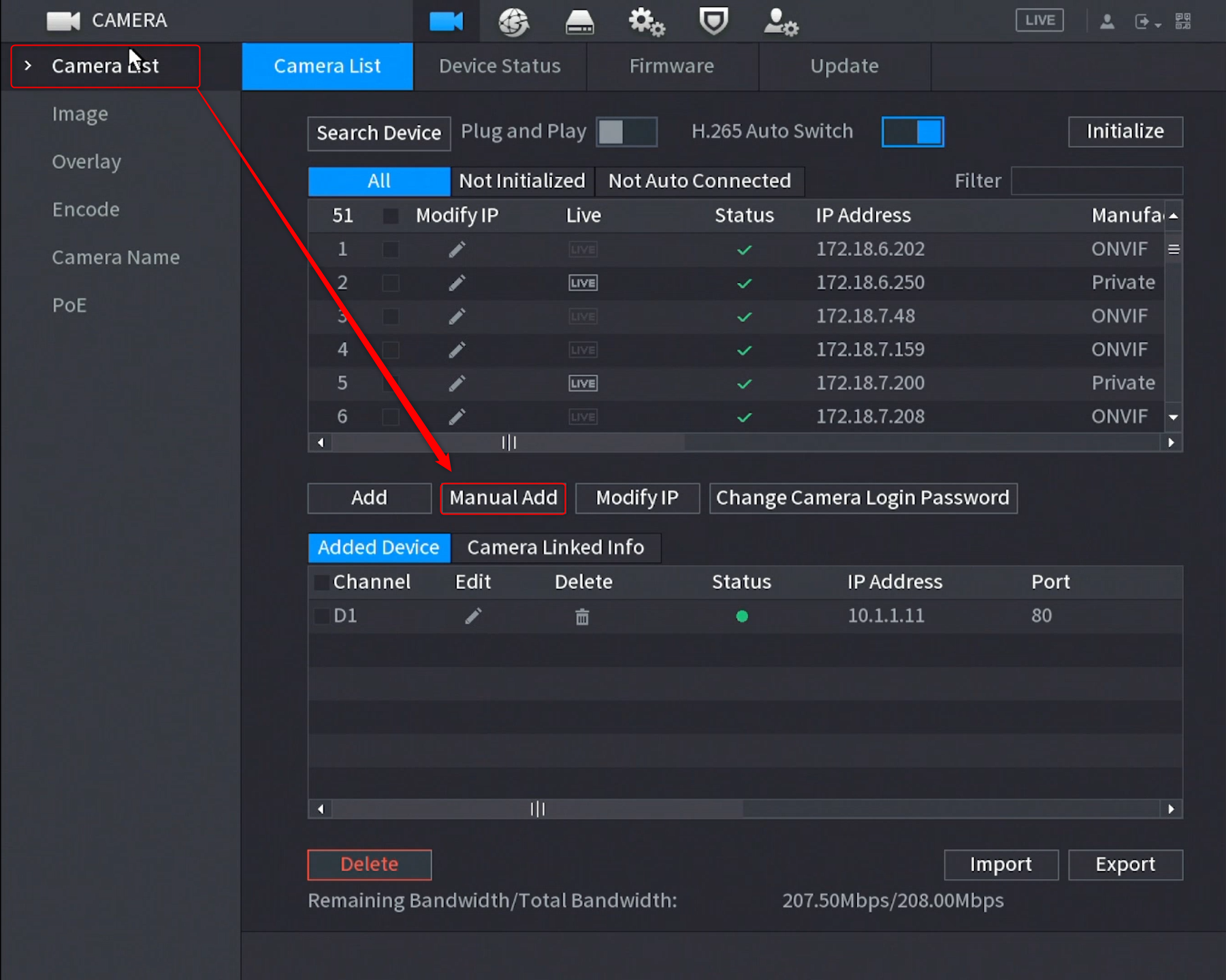

Añadir la cámara al NVR a través del monitor del NVR

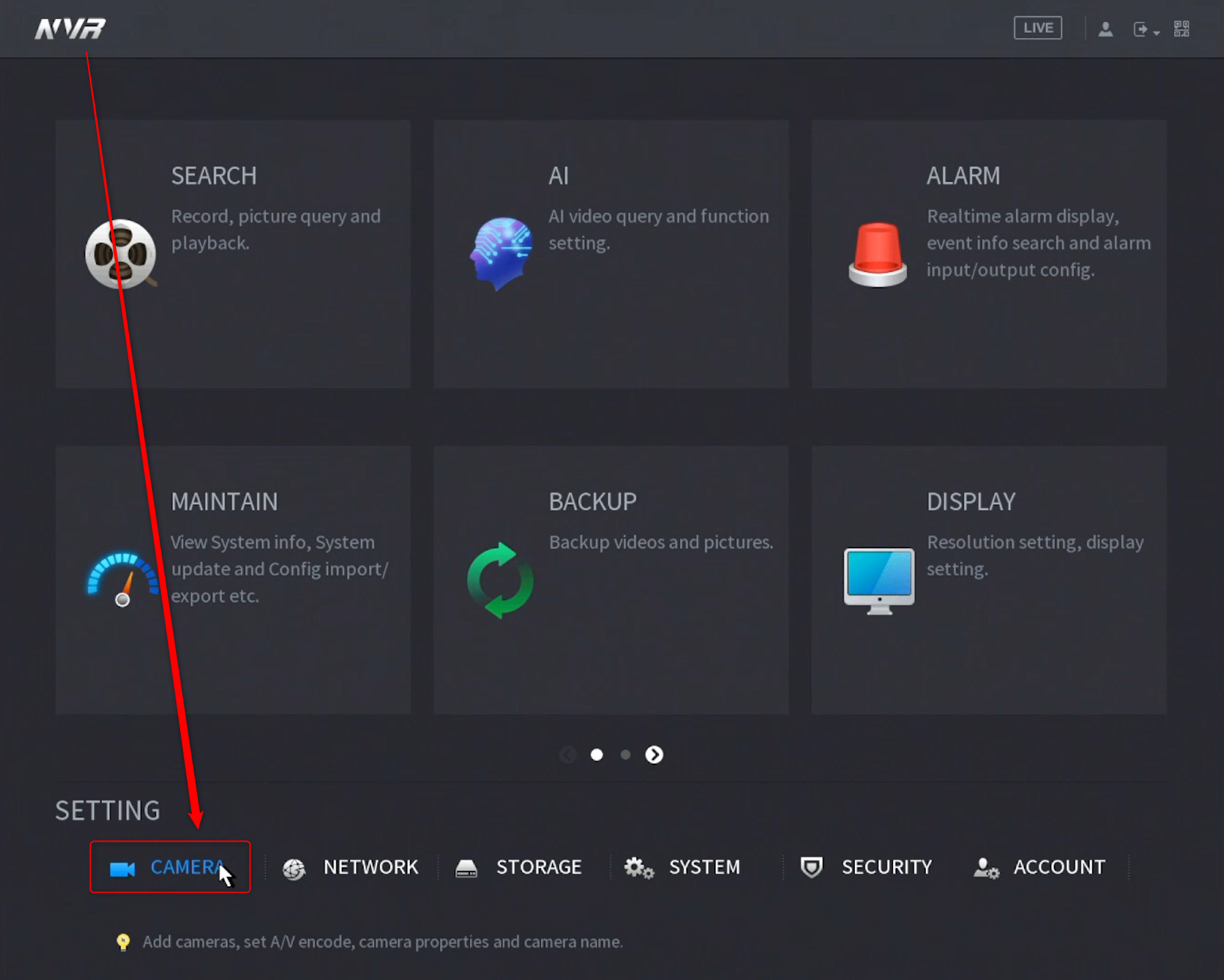

1. Haga clic con el botón derecho del ratón en la pantalla principal y seleccione Menú principal
2. Seleccione la cámara
3. Asegúrese de que está en la lista de cámaras
4. A continuación, haga clic en Añadir manualmente

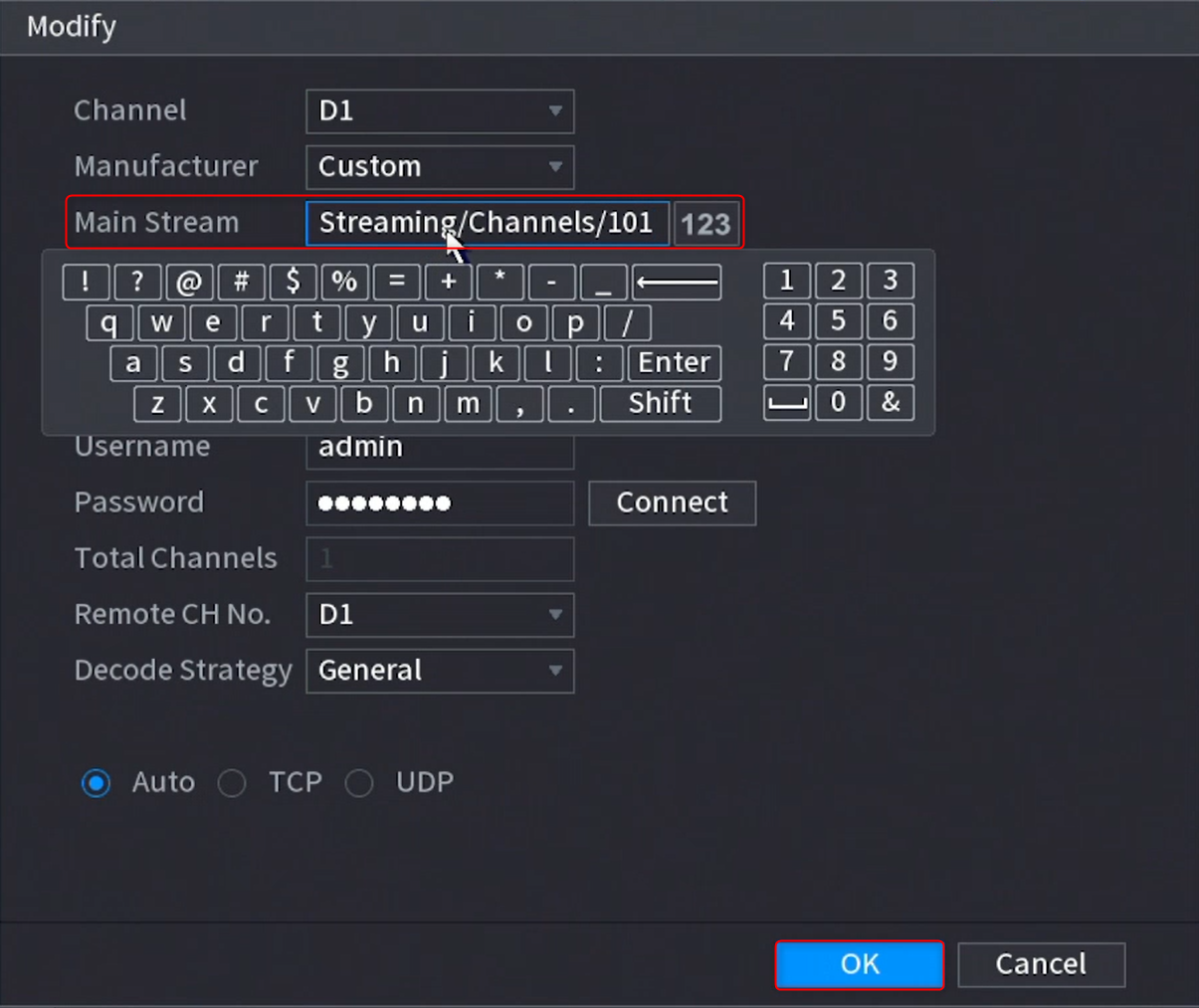

5. Introduzca el flujo principal (para este ejemplo utilizamos: rtsp://10.1.1.11/Streaming/Channels/101)
6. Introduzca el flujo secundario (para este ejemplo utilizamos: rtsp://10.1.1.11/Streaming/Channels/102)
7. Nombre de usuario
8. Contraseña
9. Haga clic en OK
Cuando esto esté hecho y la cámara esté conectada al PoE desde el NVR debería poder ver la cámara.
