Si se esta revisando este artículo, es porque tal vez la central esta mostrando FALLO en alguna zona, cuando debiera mostrar FUEGO.

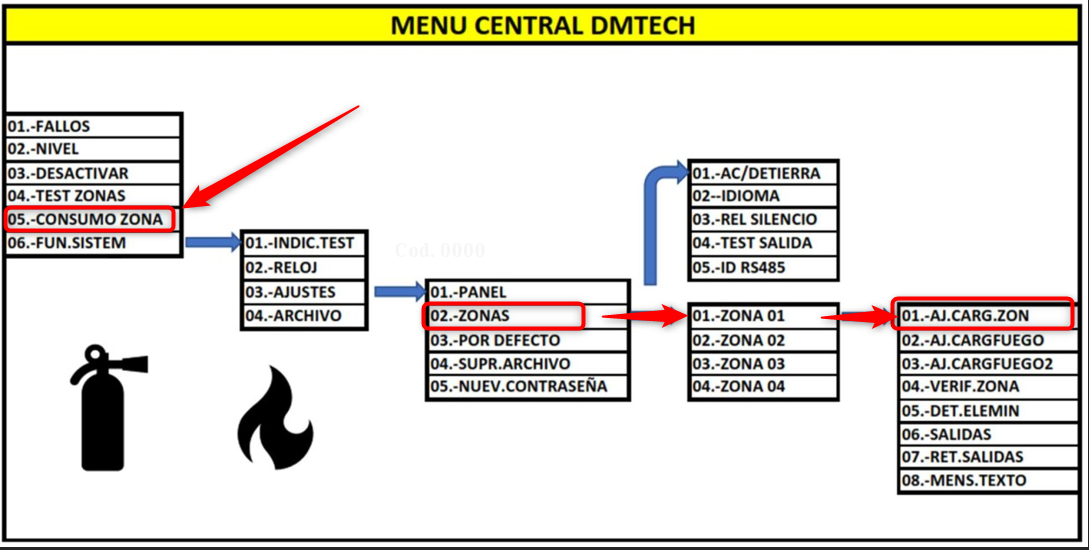

Vamos a describir como ajustar los valores de carga en las zonas de la central. Este diagrama nos servirá para llegar y conocer los menús de las centrales DMTECH, en este caso podemos acceder al menú que trataremos.
05. CONSUMO DE ZONA
Primeramente, fijarse en el valor que muestra el menú inicial del cuadro de la izquierda; 05. CONSUMO DE ZONA. En este menú nos dirá el consumo real e instantáneo de la zona, en mA. Anotarse este valor y continuar con los ajustes de carga de zona.
AJUSTE CARGA ZONA
Entrar y seleccionar una zona, p.e zona 01
01.-AJ.CARG.ZON. (5mA valor defecto)
Hace referencia al consumo en reposo de la línea. Esta opción se utiliza cuando en la instalación el valor de las resistencias no son las que que vienen por defecto e indica el fabricante. p. e. cuando se ha instalado una DMTECH en sustitución de otra existen.
02.-AJCARGFUEGO (21mA valor defecto)
Permite diferenciar una alarma de un detector de la de un pulsador. Esta opción hace referencia al consumo en alarma de un detector. Será necesario aumentar o disminuir el valor para que funcione esta opción diferenciadora.
Si al generar una alarma en un detector, en la central aparece fallo en lugar de fuego, eso significa que el detector consume mas que el valor que aparece en éste menú. Por tanto habrá que aumentar este valor poco a poco (de 3 a 5mA cada vez), de tal manera que nos aproximemos al valor real que estas consumiendo esos detectores.
03.-AJCARGFUEGO2 (40mA valor defecto)
Al igual que la anterior, en esta ocasión hace referencia al consumo en alarma de un pulsador. Será necesario aumentar o disminuir el valor para que funcione esta opción diferenciadora.
Proceder como se explico en el caso anterior.
04.-VERIF.ZONA
El ajuste permite elegir entre 1, 2 o 3 comprobaciones antes de que la zona entre en el estado «Incendio». El ajuste predeterminado es 2 comprobaciones.
- Cuando se configura con 1 comprobación, el panel entra en estado de incendio inmediatamente después de la activación de la alarma de incendio. Este ajuste se recomienda para zonas con pulsadores.
- Cuando se configuran 2 alarmas. Tras la primera activación, el panel restablece la zona durante 3 segundos y espera una segunda respuesta en los siguientes 60 segundos. Si hay una respuesta en este periodo, el panel entra en la condición de incendio. Este ajuste se recomienda para zonas con detectores.
- Cuando se configuran hasta 3 alarmas. Tras la primera activación, el panel restablece la zona durante 3 segundos y espera una segunda respuesta en los siguientes 60 segundos. Si hay una respuesta en este periodo, el panel vuelve a reiniciar la zona durante 3 segundos y espera a la tercera activación en los siguientes 60 segundos; si la hay, el panel entra en estado de incendio. Esta opción podría ser válida para área conflictivas con ambiente sucio, contaminado.
