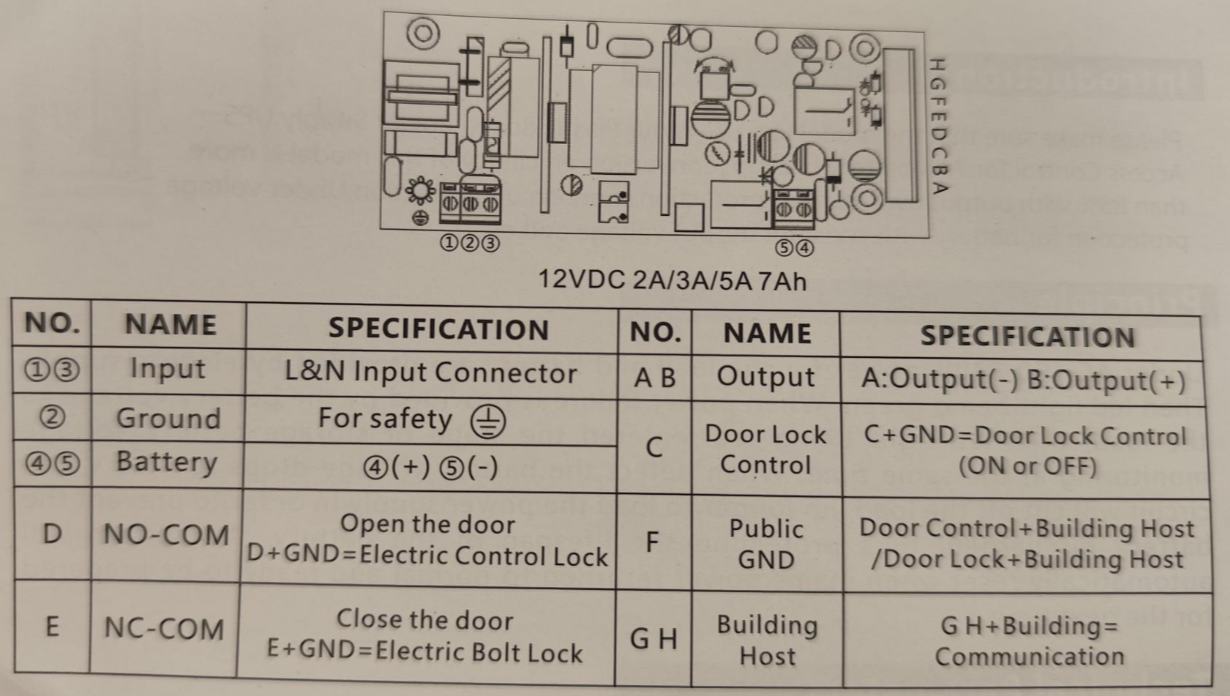

La funcionalidad de cada borna es la siguiente:
12V (B) y GND (A y F): sirven para la alimentación del dispositivo de control de acceso.
NO/NC (D y E): junto con el conector GND (bornas A y F), sirve para la alimentación de la cerradura. Ofrecen 12V y se pueden emplear tanto cerraduras NO como NC, utilizando la borna correspondiente. Esta conexión es el relé de la fuente de alimentación.
CONTROL (G y H): en estas bornas se debe conectar la salida de relé del control de acceso y son las que mandarán la información al relé de la fuente de alimentación para alimentar la cerradura.
PUSH (C): junto con el conector GND (bornas A y F), sirve para conectar el pulsador de liberación de puerta y dar la orden de abrir la cerradura.
