Batería no suministra tensión 12V SF-MPPTACBATT-XXX
Si disponemos del modelo de MPPT + Batería con conexión a farola (conexión a AC) y no se va a instalar placa solar, para que la salida de tensión de 12V saque tensión hay que realizar un puente en los conectores como se muestra en la imagen de abajo.

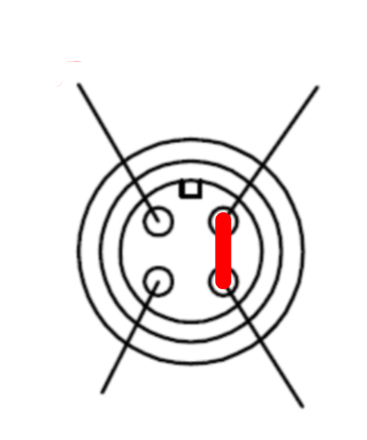

- Si se visualiza de frente el conector (como el diagrama de justo debajo) dejando el tetón en la parte superior del conector, se ha de puentear los dos conectores que quedan a la derecha.

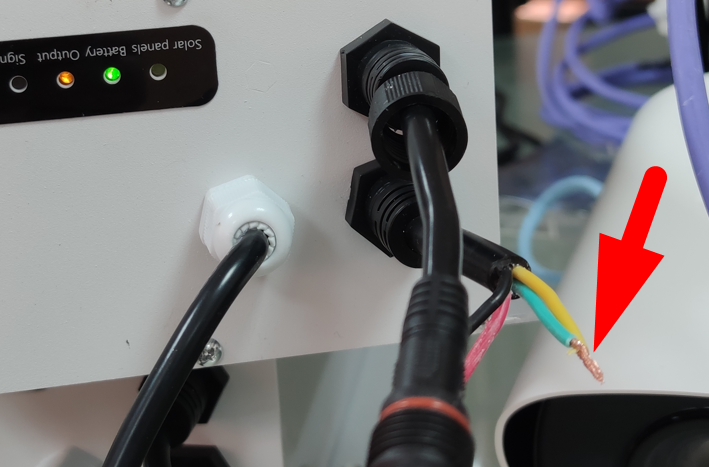

En el caso de que no se pueda poner un puente en dicho conector, hay que cortar el cable cuidadosamente, dado que puede provocar un corto circuito y hay que juntar los cables amarillo y verde, dejando encintados los cables rojo y negro para evitar un corto circuito, como se muestra en la imagen.
De esta forma se podrá utilizar la batería de forma independiente sin añadir panel solar a la misma.
En el caso que se desee añadir una placa solar adquirida por el propio cliente o ya existente en una instalación, ha de realizar el mismo proceso que antes pelando los cables y puenteando los cables amarillo y verde. Siempre ha de tener en cuenta la potencia máxima soportada por el MPPT+Batería adquirida, que viene reflejado en la ficha web del producto.
