Descripción: Protocolo de creación y conexión de instalaciones a la nube TBB NOVA
INTRODUCCIÓN
La conexión a la nube gratuita (TBB NOVA) de las instalaciones con equipos de TBB es un paso opcional pero encarecidamente recomendado. Aparte de la posibilidad de monitorizar en tiempo real cualquier instalación (existiendo la posibilidad de visualizar fallos, alarmas, realizar actualizaciones etc.), la conexión a TBB NOVA otorga 1 año extra de garantía en los equipos instalados.
Esta creación y conexión de instalaciones se puede realizar de 3 modos distintos:
- Mediante inversores de la serie TBB Rio SUN II, con el dispositivo Kinergy WiFi que viene incorporado en la caja, para una conexión inalámbrica.
- Mediante monitor TBB-E4-MONITOR, accesorio adicional, para una conexión inalámbrica.
- Mediante TBB-ETHERLINKER, accesorio adicional, para una conexión ethernet.
CREACIÓN DE CUENTA EN TBB NOVA.

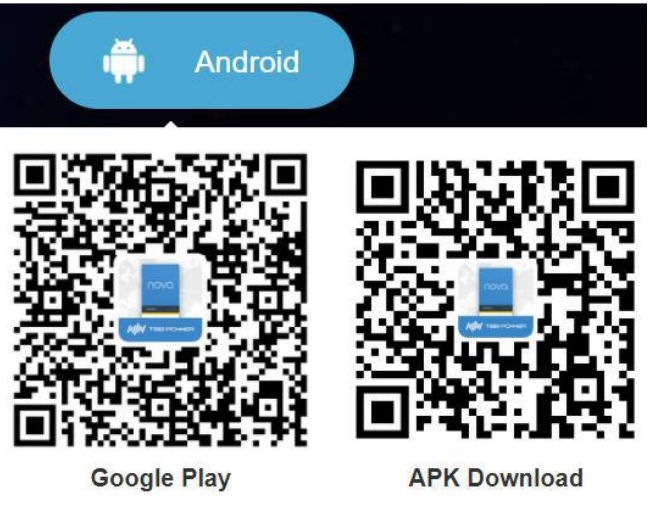

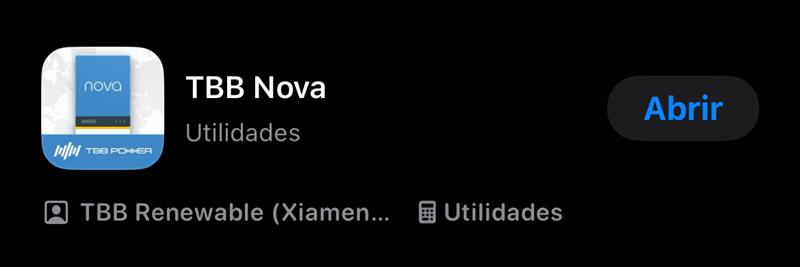

El primer paso es crear una cuenta de usuario en la aplicación TBB Nova. Está disponible tanto en iOS, Android, como en opción portal web. De esta manera, un instalador podrá visualizar todas sus instalaciones desde un mismo lugar. Para ello, es necesario primeramente descargarse la App:

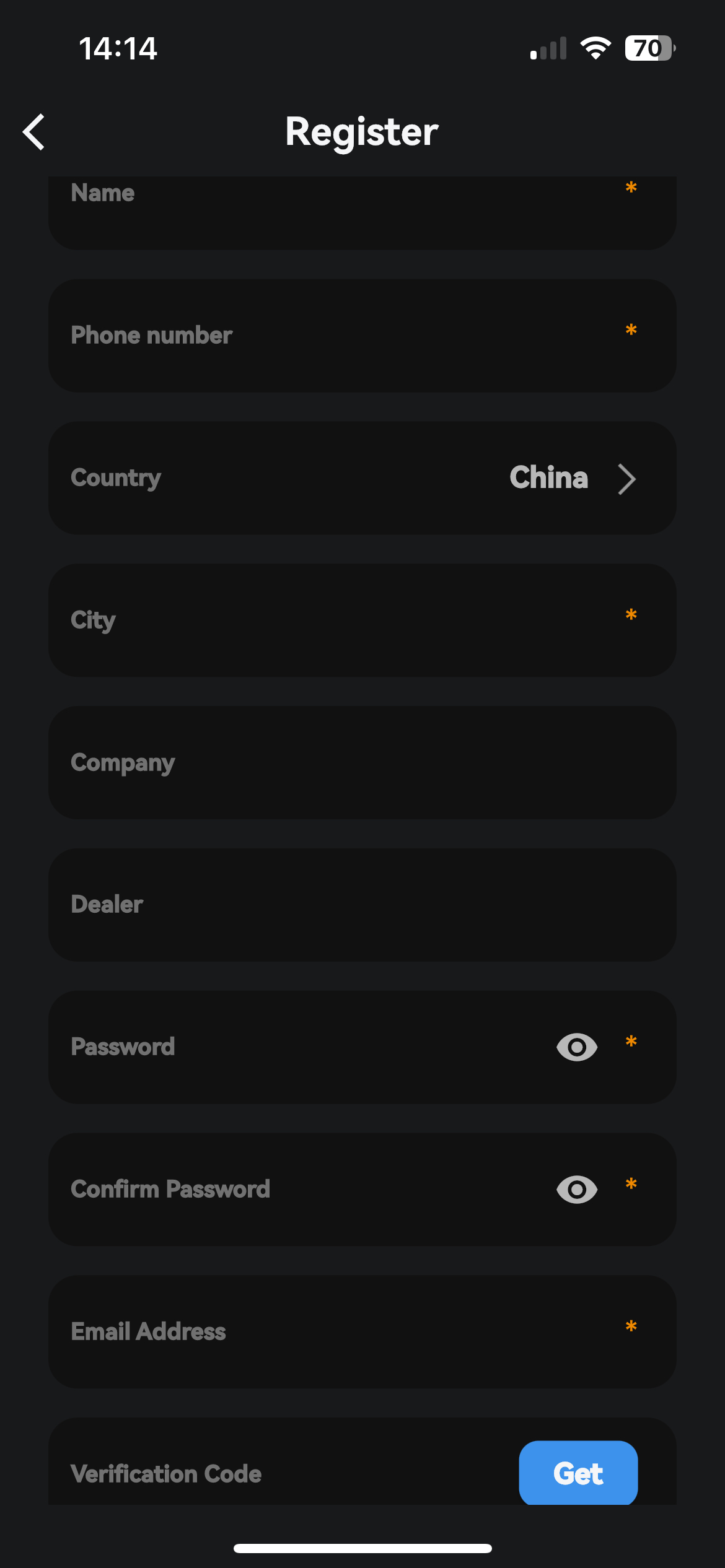

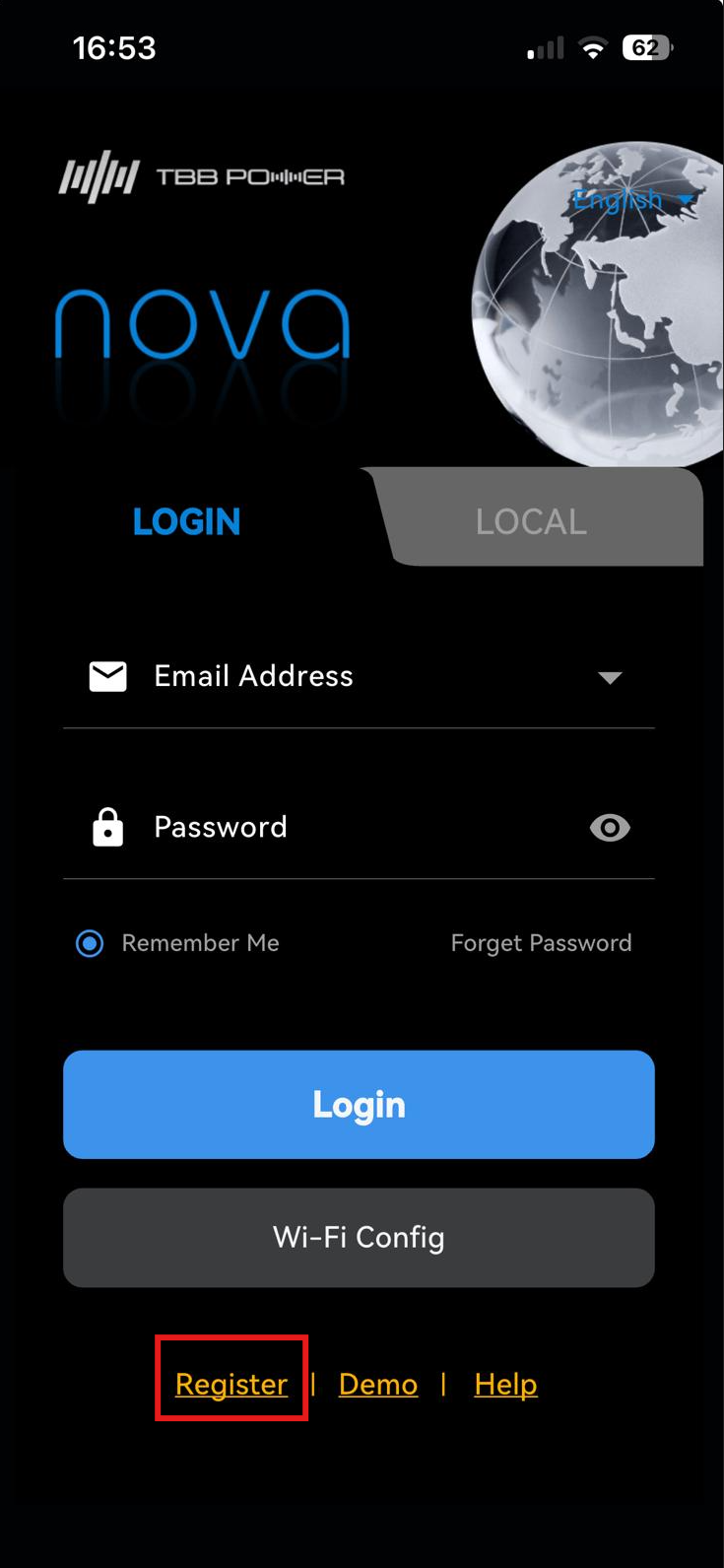

Posteriormente, hay que registrarse (obligatorio nombre de usuario, teléfono móvil, país, ciudad, contraseña y cuenta de correo), obtener el código de verificación (pulsar en GET) que se envía a la cuenta de correo anteriormente indicada, añadir dicho código, aceptar los términos y condiciones y hacer click en REGISTER.
Importante:
Dejar en blanco el campo DEALER, puede causar fallo de registro.
Si no se recibe el código de verificación, revisar la carpeta spam de tu cuenta de correo.
MODO 1: CREACIÓN DE INSTALACIONES Y CONEXIÓN A NUBE MEDIANTE DISPOSITIVO KINERGY WIFI.

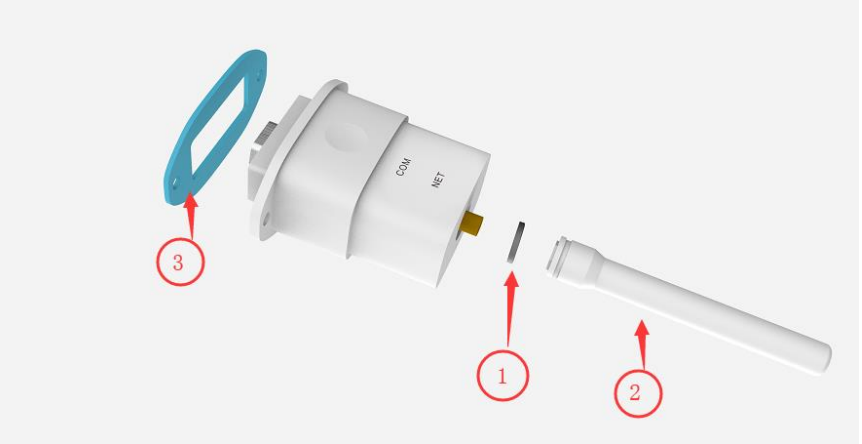

Como se comentó anteriormente, el primer modo para crear instalaciones y monitorizarlas es utilizando el dispositivo Kinergy WiFi (imagen posterior) que viene dentro de la caja del inversor TBB RIO SUN II. Se recomienda encarecidamente leer el manual de usuario de ambos equipos.

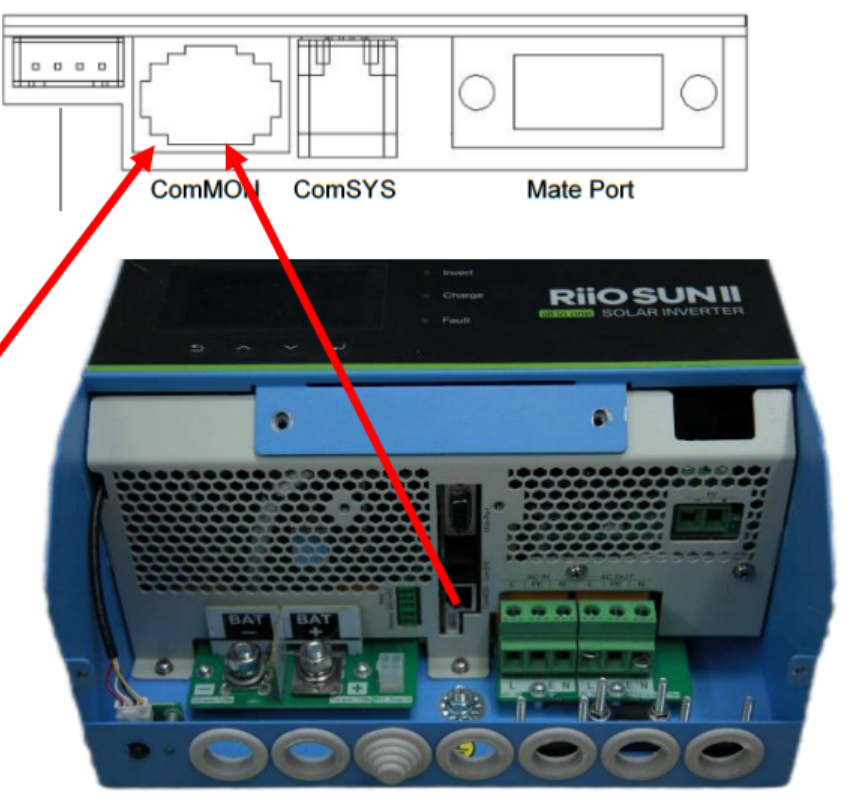

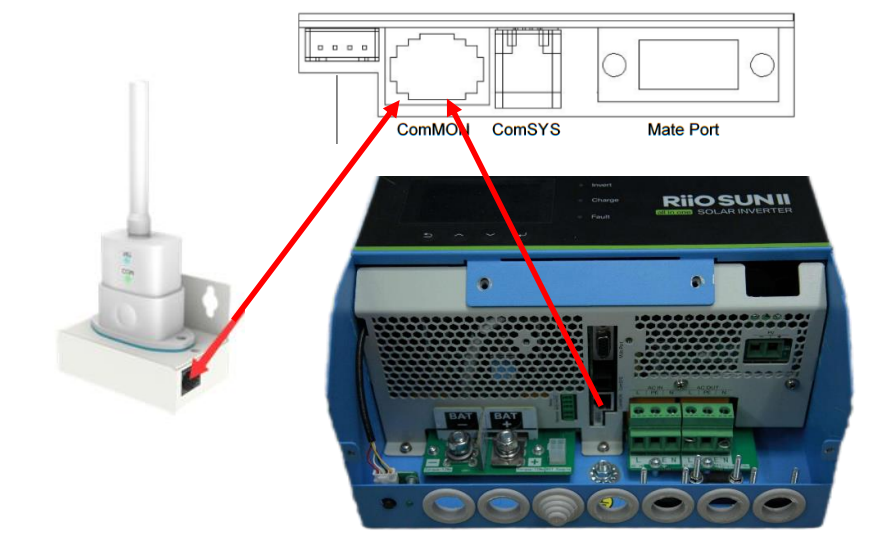

La conexión física del módulo Kinergy WiFi se realiza mediante un cable RJ45, también disponible en la caja del inversor. El cable RJ45 va conectado entre el puerto ComMON del inversor TBB RIO SUN II y el puerto RJ45 del Kinergy WiFi, tal y como se muestra en la siguiente imagen.

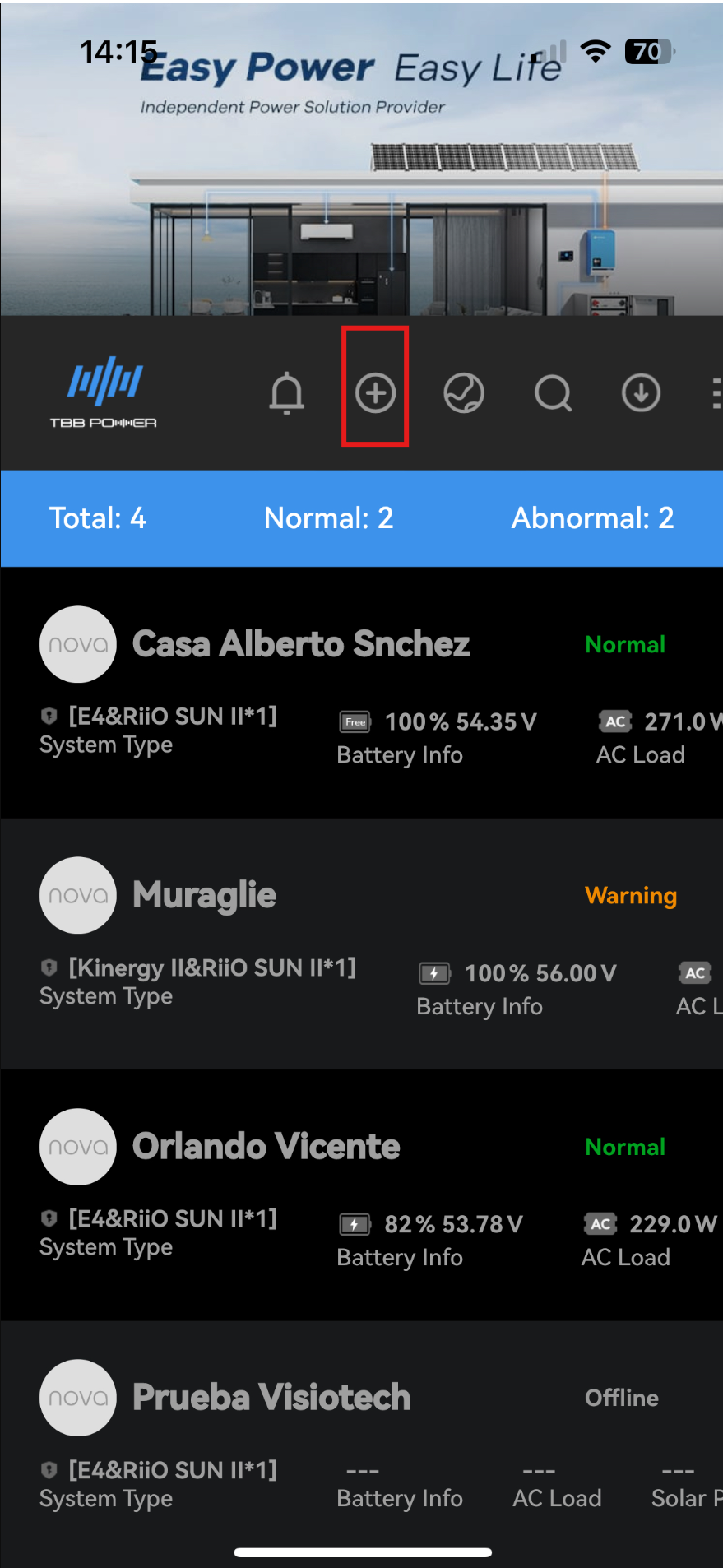

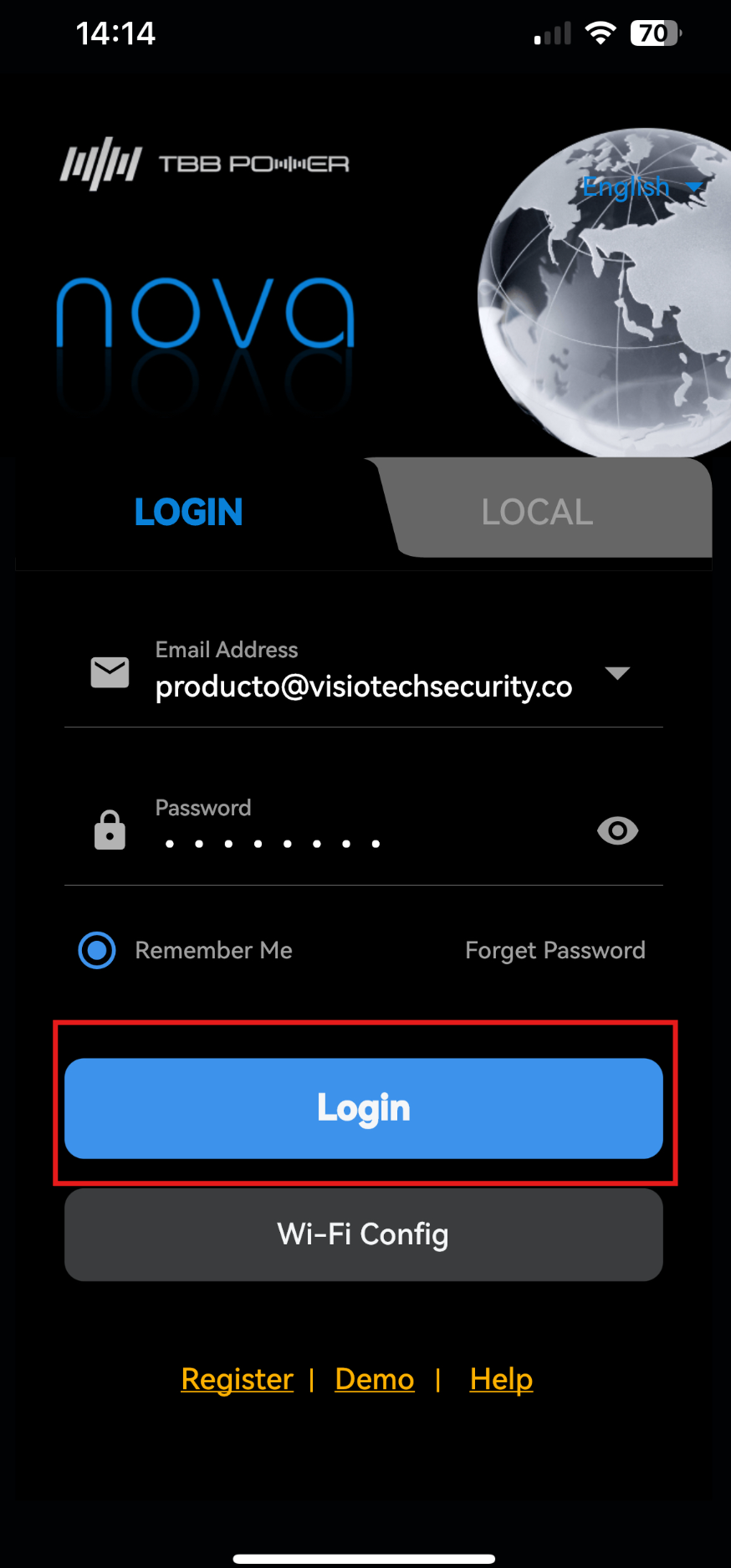

Para crear la instalación en la App TBB Nova, es necesario abrir la App e introducir las credenciales (usuario y contraseña) de tu cuenta y pulsar LOGIN. Una vez dentro de la App, la instalación se crea pulsando en el icono "+" que aparece en la interfaz.

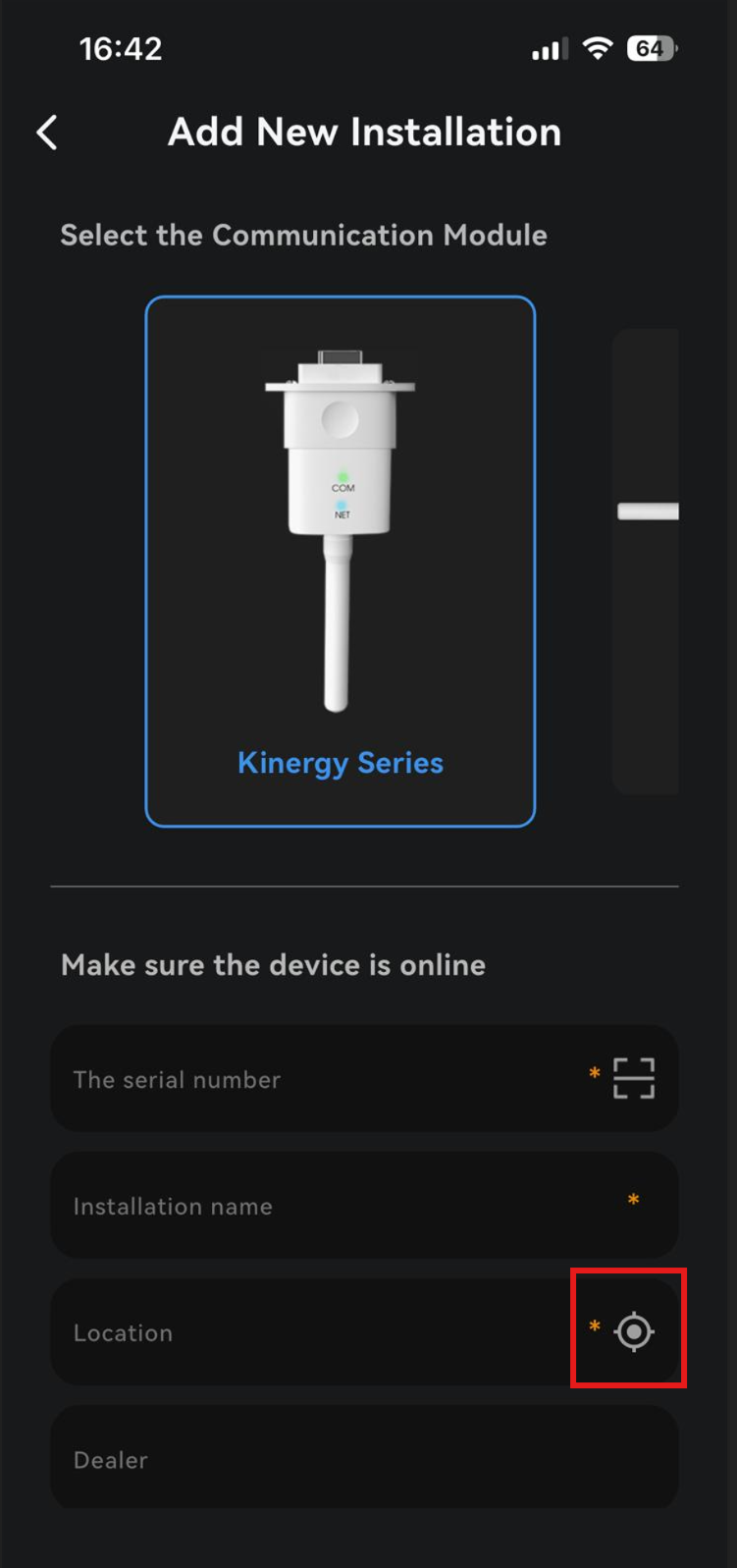

Posteriormente, aparece el siguiente menú donde hay que introducir los datos del Kinergy WiFI: Número de serie (se puede introducir manualmente o escaneando el código QR), nombre de instalación y ubicación (que se despliega automáticamente en el icono rodeado en rojo). Pulsar en CONFIRM y de esta manera, ya se ha creado una instalación en TBB Nova.

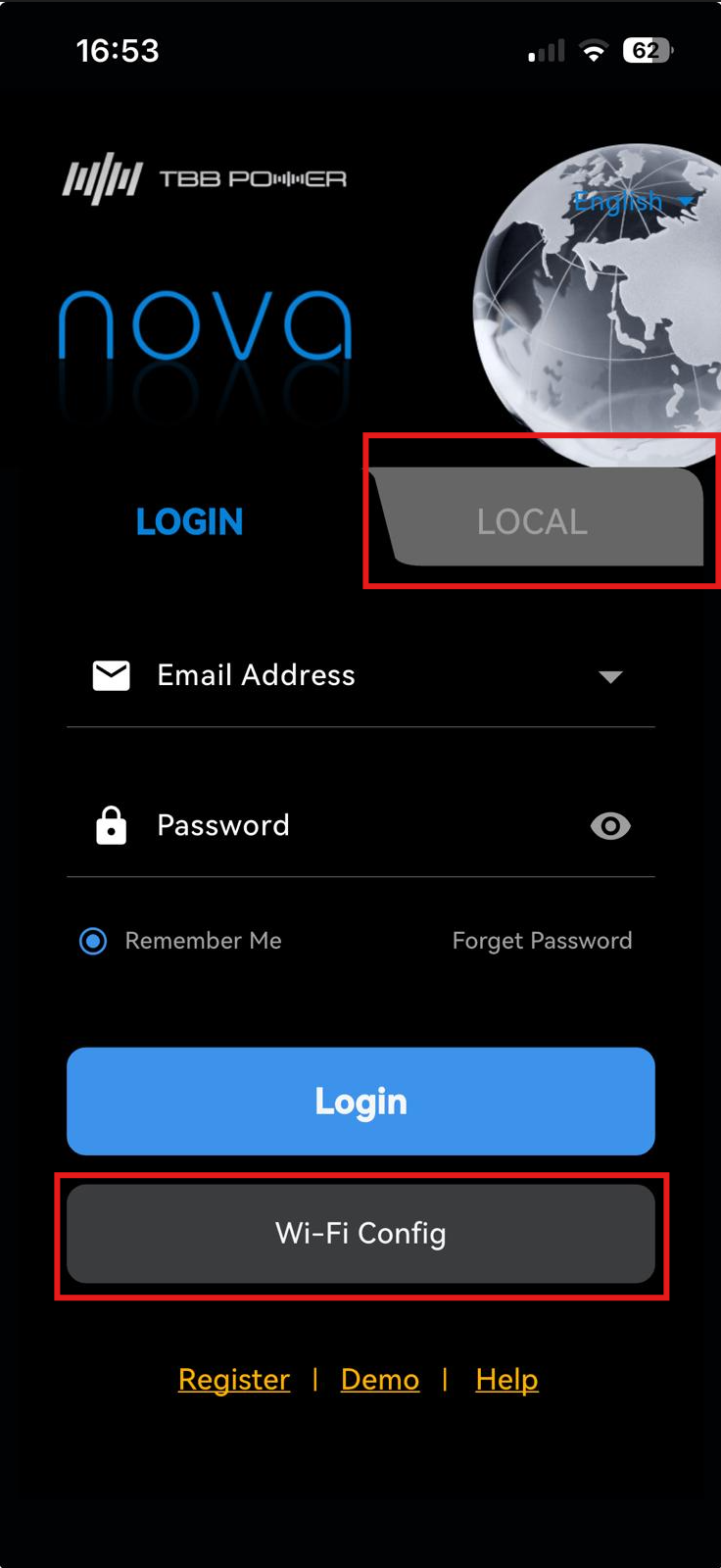

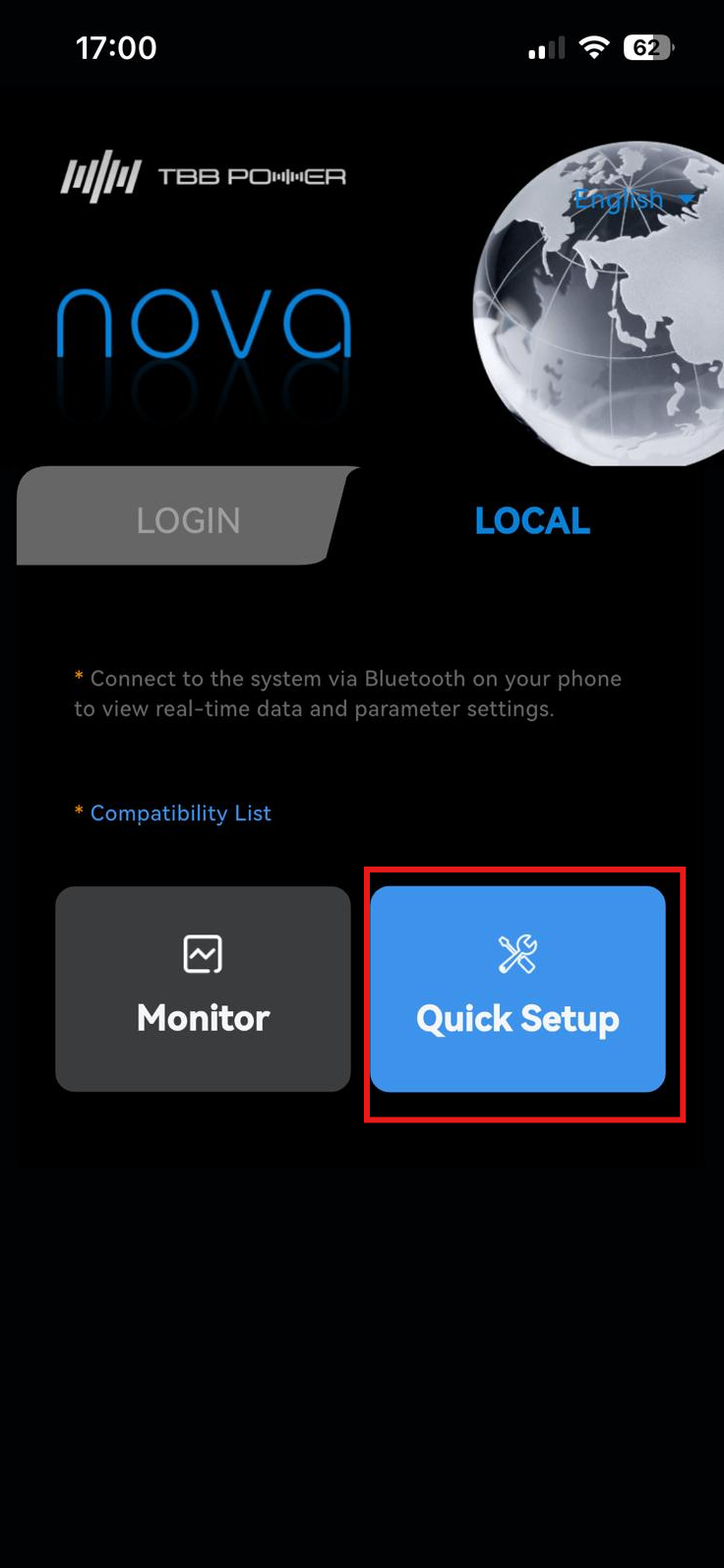

Una vez creada la instalación, hay que conectarlo a la nube. Para ello, hay que salir de la App y volver al menú principal. En el mismo, hay 2 maneras: o bien, pulsar directamente en Wi-Fi Config o ir a LOCAL y a continuación Quick Setup. En ambos casos, se llega al mismo menú.

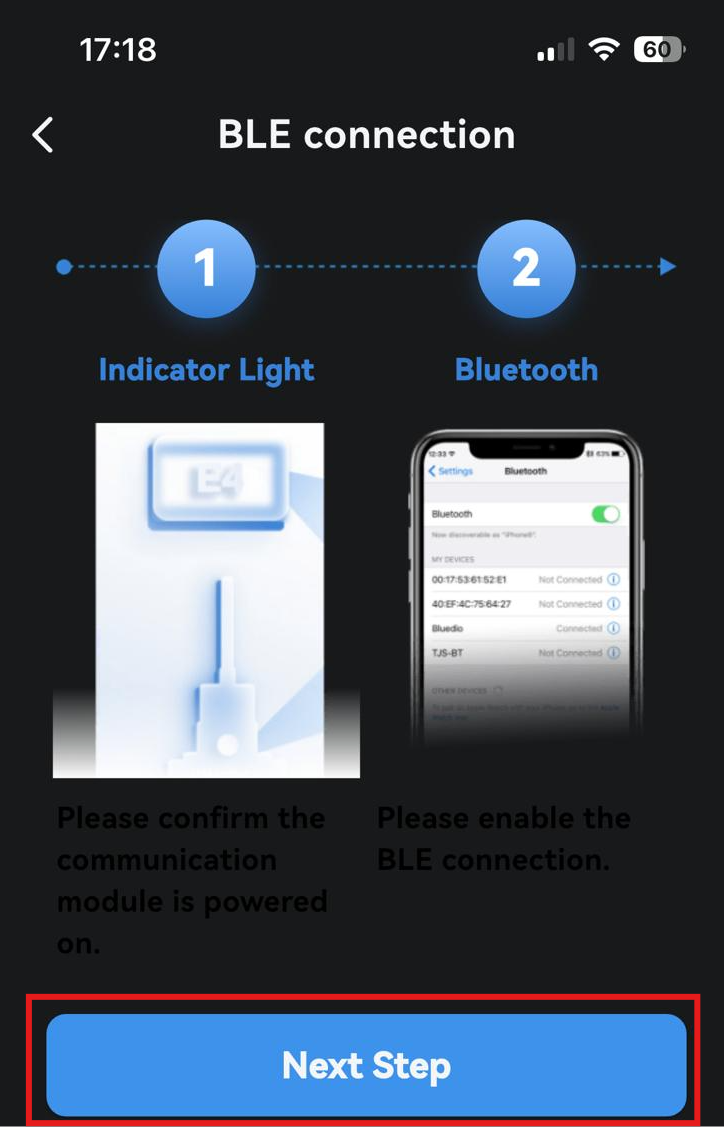

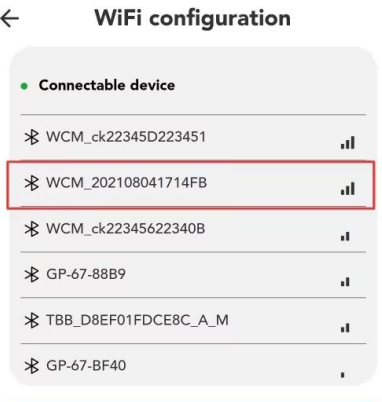

El paso siguiente es conectarlo en local via BLE. En el siguiente menú hay que darle a Next Step (comprobando que el Kinergy WiFi no esté siempre en rojo), buscar una dirección que sea la siguiente: WCM:[Número de serie del Kinergy WiFi] y pulsar en ella.

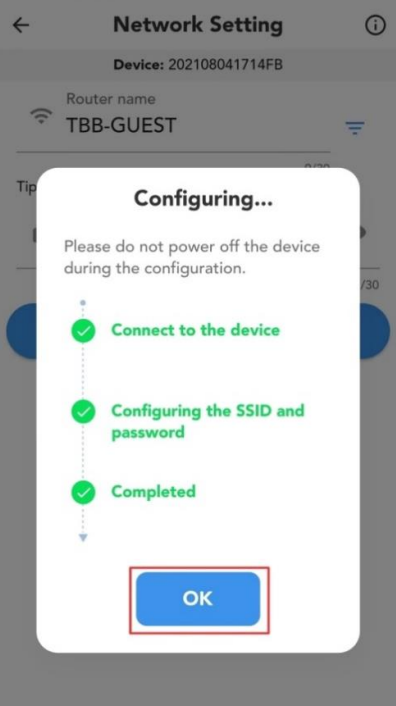

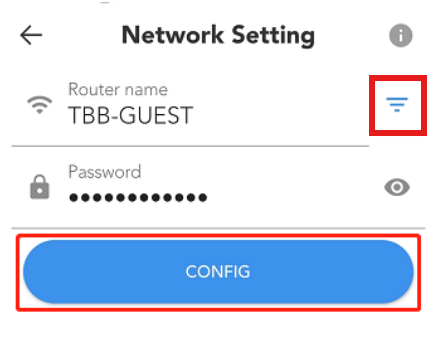

Después de que se haya emparejado exitosamente, pulsar en WLAN y elegir la red correspondiente con su contraseña. Pulsar en CONFIG y una vez se ha configurado exitosamente, pulsar en OK y automáticamente volverá a la interfaz de inicio, indicando que la conexión ha sido exitosa.
MODO 2: CREACIÓN DE INSTALACIONES Y CONEXIÓN A NUBE MEDIANTE TBB-E4-MONITOR.

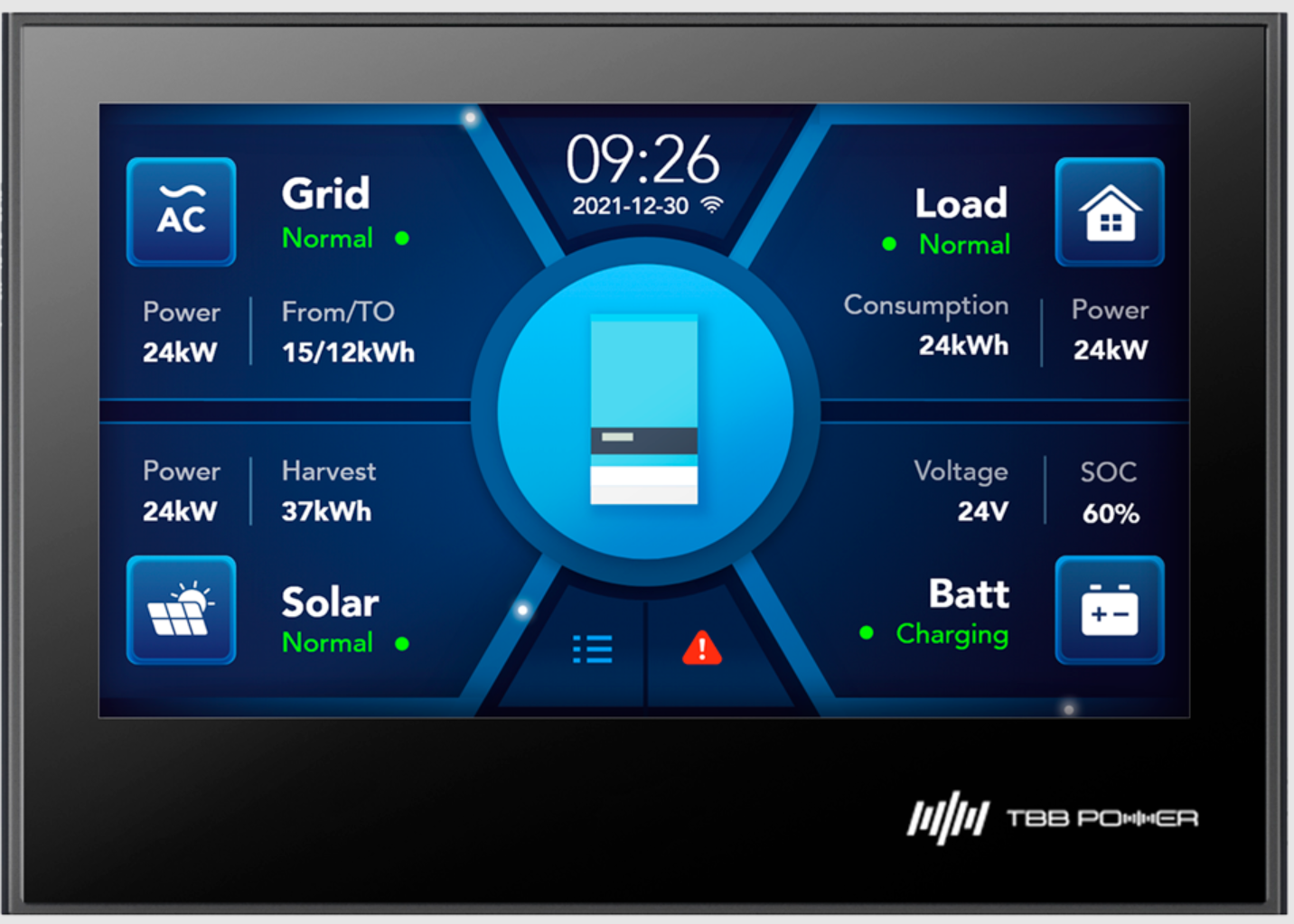

El segundo modo para crear instalaciones y monitorizarlas es utilizando el dispositivo E4 Monitor (imagen posterior), el cual es un dispositivo adicional.

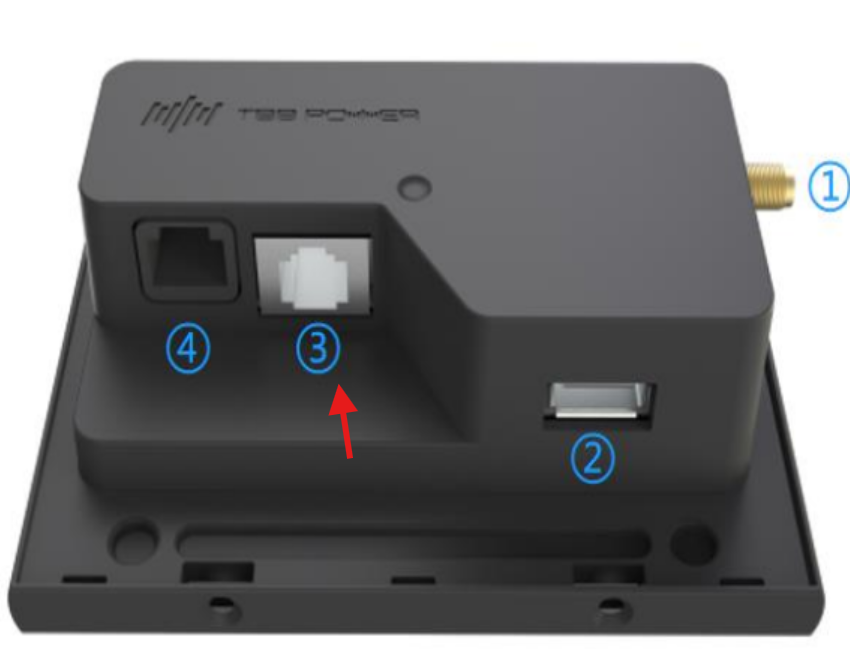

La conexión física del E4 Monitor se realiza mediante un cable RJ45, también disponible en la caja del inversor. El cable RJ45 va conectado entre el puerto ComMON del inversor TBB RIO SUN II y el puerto RJ45 (3) del E4 Monitor tal y como se muestra en la siguiente imagen.
Para crear la instalación en la App TBB Nova, es necesario abrir la App e introducir las credenciales (usuario y contraseña) de tu cuenta y pulsar LOGIN. Una vez dentro de la App, la instalación se crea pulsando en el icono "+" que aparece en la interfaz.

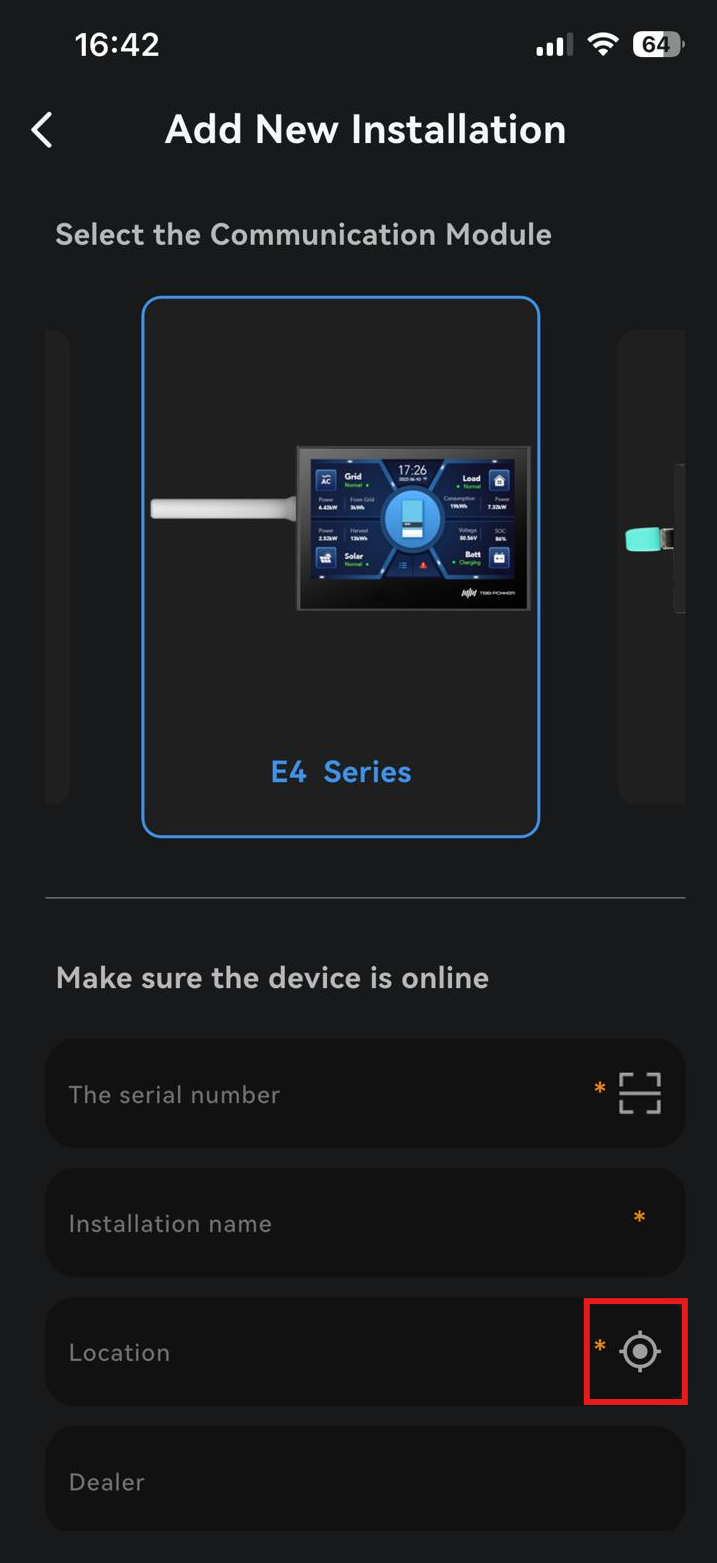

Posteriormente, aparece el siguiente menú donde hay que introducir los datos del E4 Monitor: Número de serie (se puede introducir manualmente o escaneando el código QR), nombre de instalación y ubicación (que se despliega automáticamente en el icono rodeado en rojo). Pulsar en CONFIRM y de esta manera, ya se ha creado una instalación en TBB Nova.

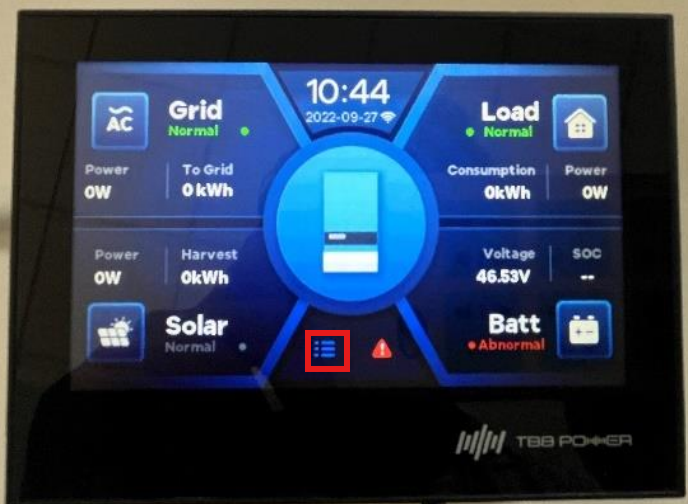

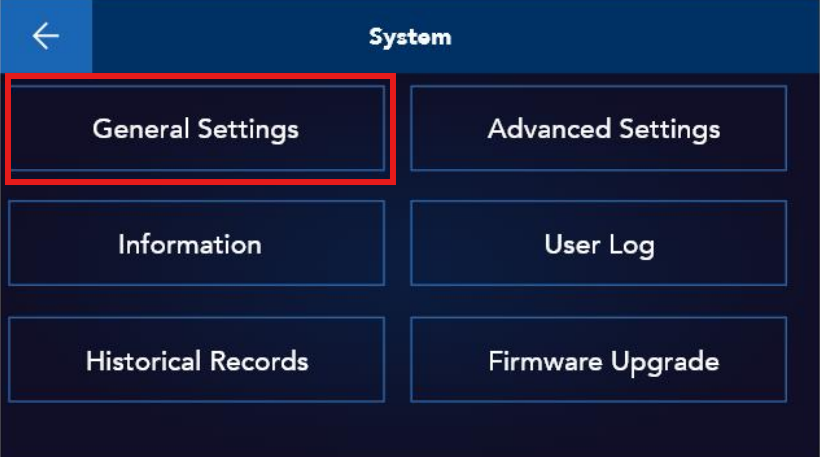

Una vez creada la instalación, hay que conectarlo a la nube. Para ello, hay que hacerlo de manera manual con la pantalla del monitor. Es necesario pulsar en el icono rodeado en rojo (SYSTEM) y dentro de ese icono elegir GENERAL SETTINGS.

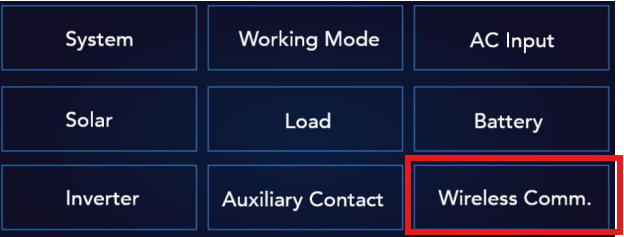

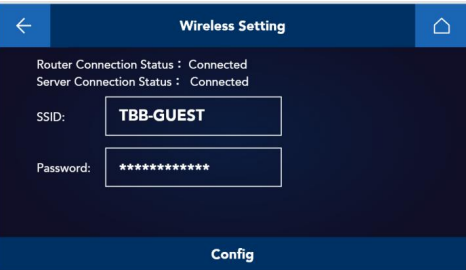

Dentro de GENERAL SETTINGS, pulsar en WIRELESS COMM. y posteriormente introducir la red y su contraseña. Pulsar en CONFIG y el equipo ya está conectado a la nube.
MODO 3: CREACIÓN DE INSTALACIONES Y CONEXIÓN A NUBE MEDIANTE TBB-ETHERLINKER.
El tercer modo para crear instalaciones y monitorizarlas es utilizando el dispositivo Etherlinker (imagen posterior), el cual es un dispositivo adicional.

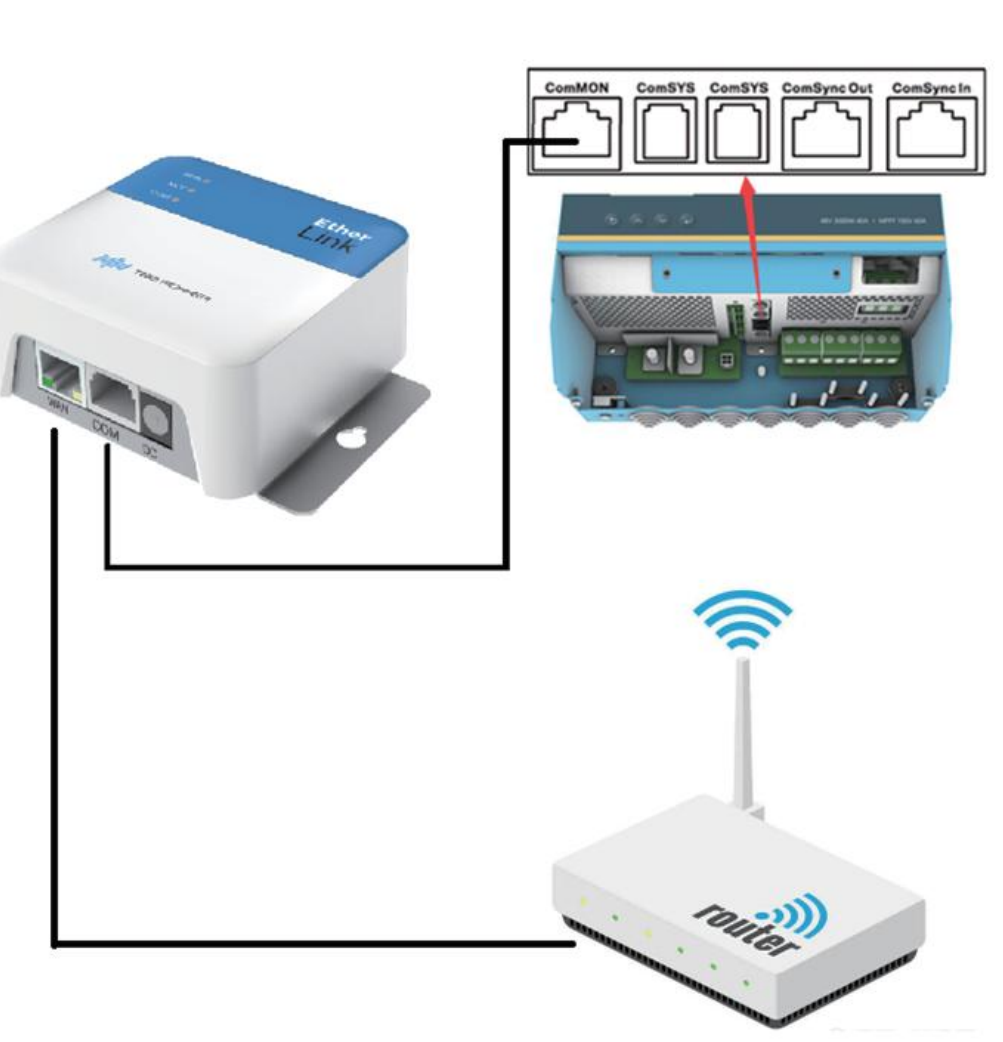

La conexión física del Etherlinker se realiza mediante un cable RJ45, también disponible en la caja del inversor. El cable RJ45 va conectado entre el puerto ComMON del inversor TBB RIO SUN II y el puerto COM del Etherlinker tal y como se muestra en la siguiente imagen. Del puerto WAN del Etherlinker va un cable RJ45 al router al cual se va a conectar.
Para crear la instalación en la App TBB Nova, es necesario abrir la App e introducir las credenciales (usuario y contraseña) de tu cuenta y pulsar LOGIN. Una vez dentro de la App, la instalación se crea pulsando en el icono "+" que aparece en la interfaz.

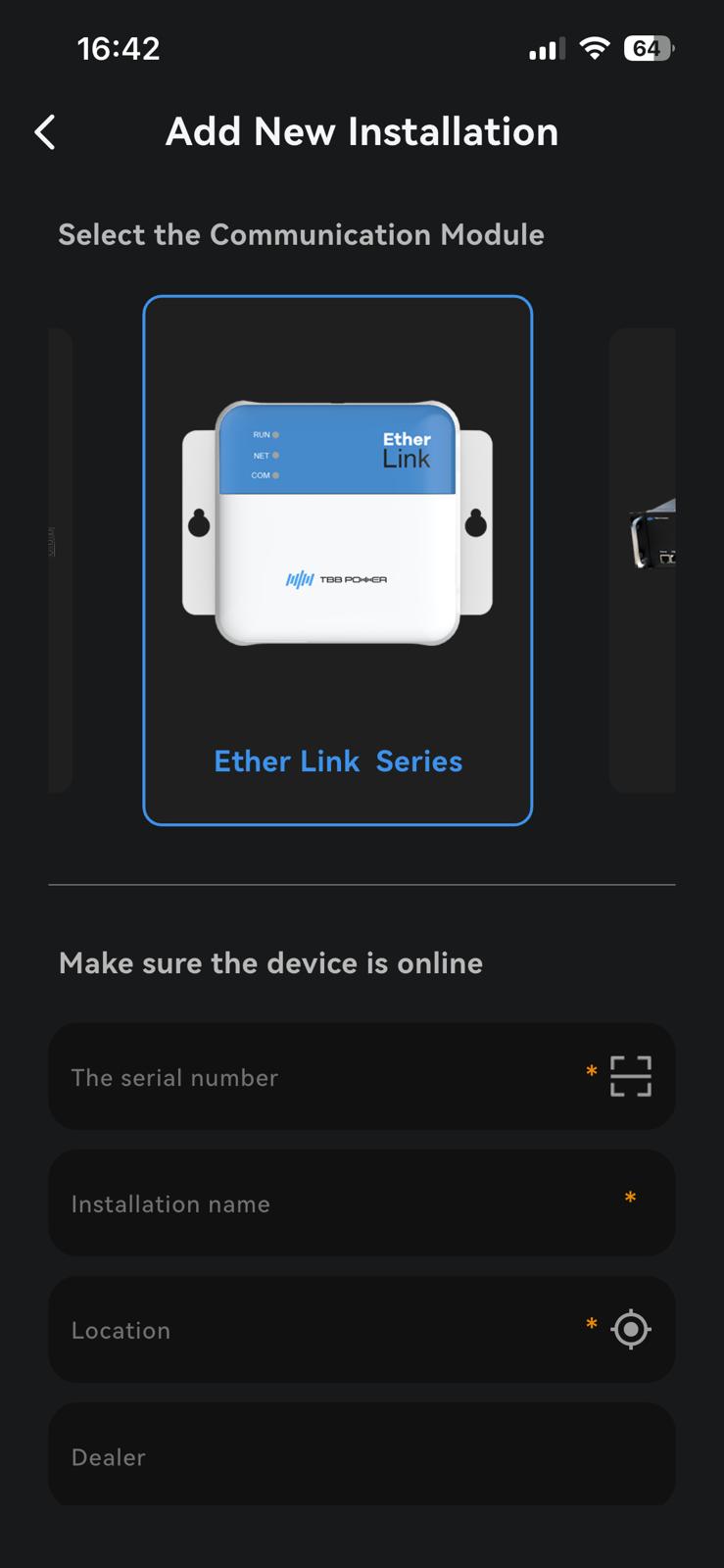

Posteriormente, aparece el siguiente menú donde hay que introducir los datos del E4 Monitor: Número de serie (se puede introducir manualmente o escaneando el código QR), nombre de instalación y ubicación (que se despliega automáticamente en el icono rodeado en rojo). Pulsar en CONFIRM y de esta manera, ya se ha creado una instalación en TBB Nova.
Por defecto, el dispositivo está configurado con una dirección DHCP. No se recomienda habilitar una dirección IP fija a menos que sea necesario. Para una dirección IP fija se siguen los siguientes pasos:
Primeramente, hay que pulsar el botón RESET del Etherlinker durante 5s para restaurar los valores de fábrica.

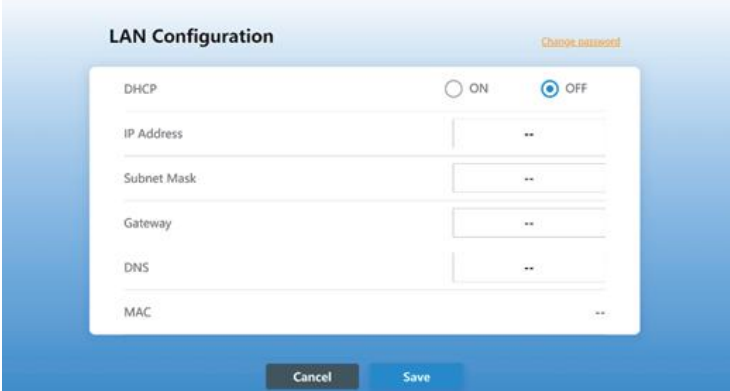

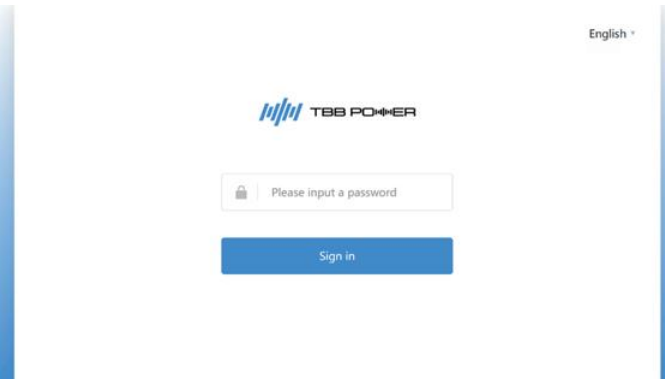

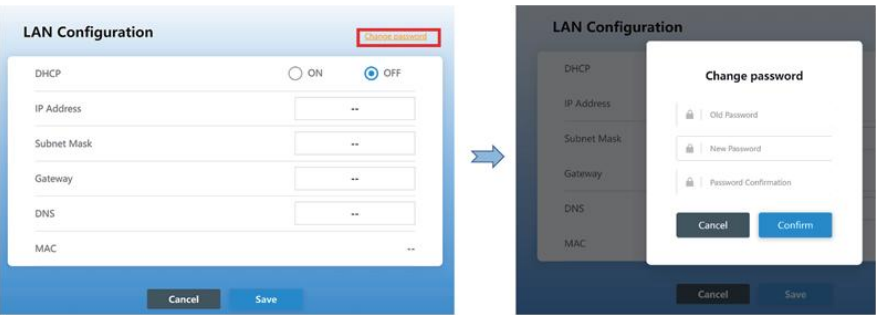

Posteriormente, con un navegador web acceder a la dirección IP 192.168.0.212, introducir la contraseña admin y pulsar en SIGN IN (tanto el PC como el Etherlinker han de estar conectados a la misma red). A continuación, modificar los parámetros LAN para poner la dirección IP deseada y pulsar en SAVE.
Por último, pulsar en Change Password, cambiar la contraseña y pulsar en Confirm.
