Puesta en marcha de Inversor TBB Rio SUN II + Batería Dyness Powerbrick

Avatar
Visiotech Academy
  • Actualización
Seguir

Descripción: Protocolo de puesta en marcha de Inversor TBB Rio SUN II + Batería DYNESS Powerbrick



INTRODUCCIÓN

Inversores válidos: Serie TBB Rio SUN II

Batería válida:

  • Dyness DY-POWERBRICK-14336

Dispositivos adicionales:

  • Monitor TBB-E4-MONITOR
  • Smart Meter TBB-SDM-230
  • TBB-ETHERLINKER



PASO 1: CONEXIÓN ELÉCTRICA ENTRE INVERSOR Y BATERÍAS

Se recomienda encarecidamente leer el manual de usuario tanto del inversor TBB como de la batería DYNESS, y realizar exactamente la instalación con los requisitos de los fabricantes.

Conectar los cables de corriente continua del inversor a la batería (cables incluidos en batería). Es muy importante asegurarse de la polaridad correcta antes de conectar al inversor.

El cable positivo (rojo) se conecta al puerto BAT + del inversor (situado en la parte inferior izquierda del mismo), mientras que el negativo (negro) se conecta al puerto BAT - del inversor (situado en la parte inferior izquierda del mismo).

Asimismo, es necesario instalar un fusible de protección correctamente dimensionado entre el inversor y la batería.

PASO 2: CONEXIÓN DE CABLE DE COMUNICACIÓN ENTRE INVERSOR Y BATERÍA

Este cable de comunicación es un cable RJ45 que viene incorporado con la batería. Es importante realizar este paso ya que si no el inversor no va a detectar las baterías.

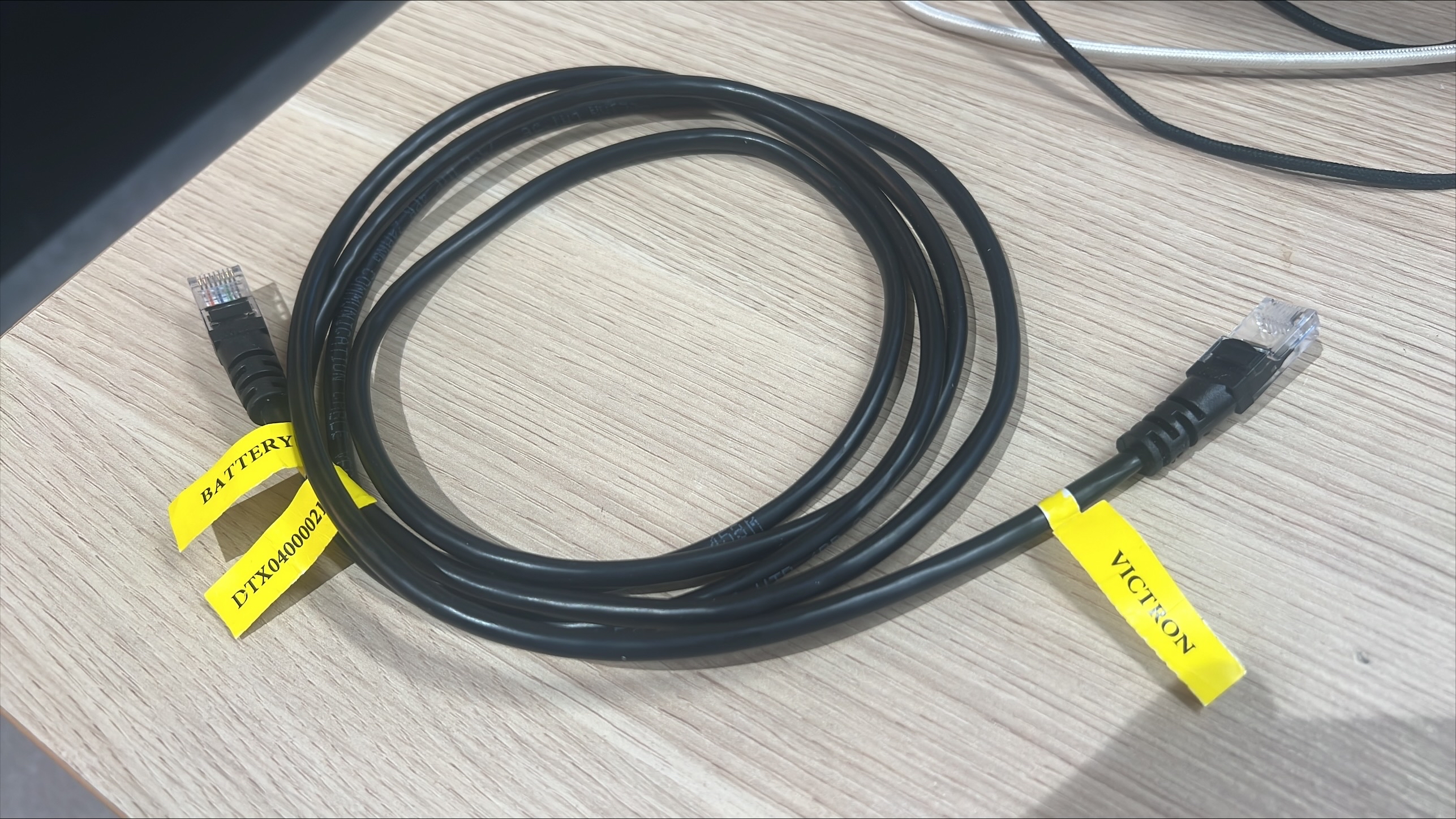

En las baterías vienen 3 cables, dependiendo del tipo y marca de inversor. En este caso se ha de elegir los que en la etiqueta "INVERTER" venga escrito "VICTRON".

Para conectar este cable hay 2 opciones:

Conexión directa entre inversor y batería:

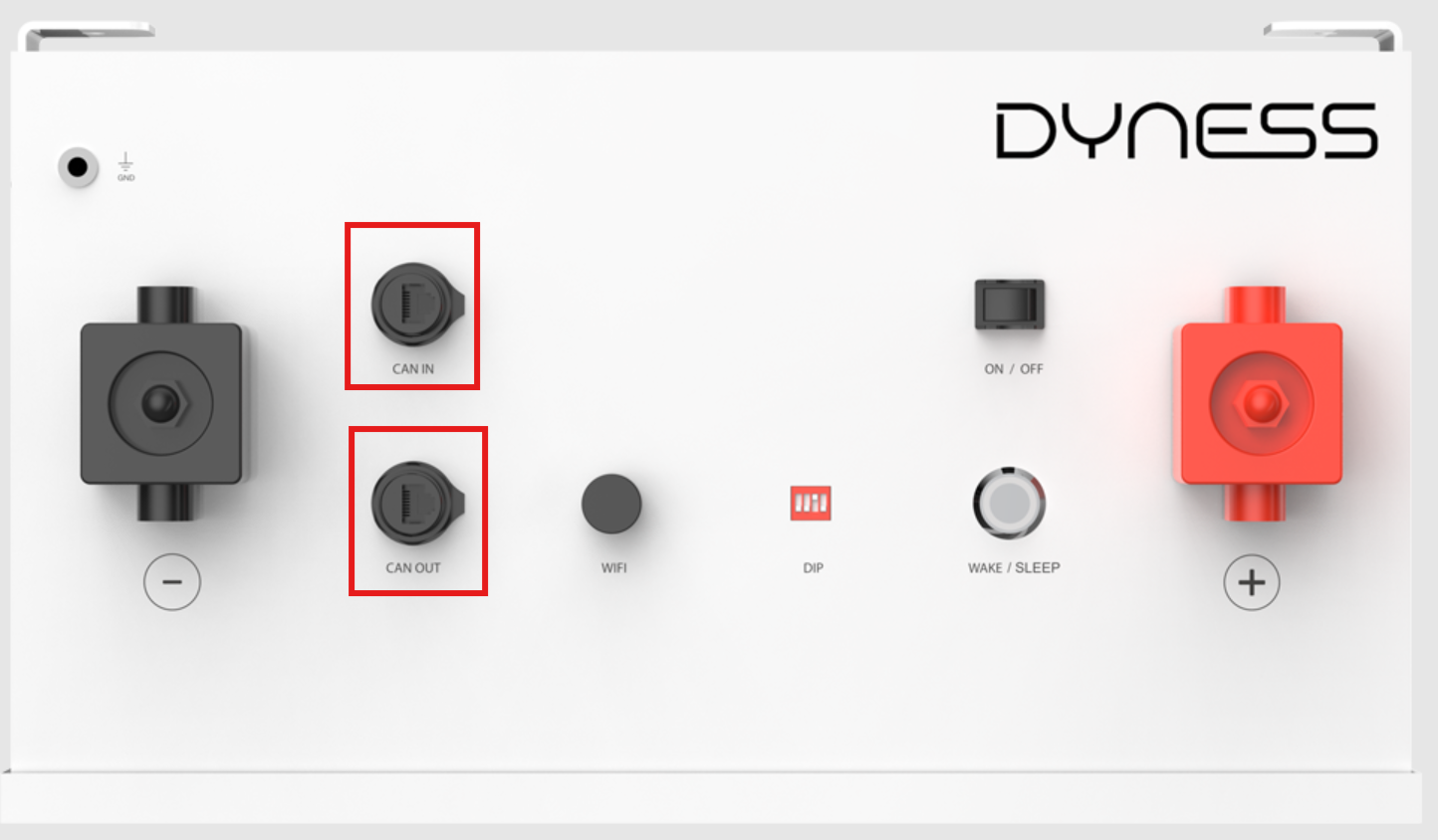

  • En la batería, el cable de comunicación se ha de conectar en el puerto CAN IN. El lado del cable a conectar es el que pone "BATTERY". Si se colocan varias baterías en paralelo, aparte de la conexión con el inversor, se han de conectar entre ellas vía cable RJ45 (es un cable más corto que también está presente en las baterías). La conexión se realiza entre CAN OUT de una batería y CAN IN de la siguiente.

  • En el inversor, el cable de comunicación se ha de conectar en el puerto ComSyncIn. El lado del cable a conectar es el que pone "INVERTER".

Conexión a través del TBB-E4-MONITOR: Este es un accesorio que es obligatorio y necesario cuando se quiera inyectar el excedente de producción solar a red eléctrica, en caso de paralelización de inversores, conexión en trifásico y en acoplamiento AC (AC Coupling). También sirve como pantalla para monitorizar en local, de forma opcional.

  • En la batería, el cable de comunicación se ha de conectar en el puerto CAN IN. El lado del cable a conectar es el que pone "BATTERY". Si se colocan varias baterías en paralelo, aparte de la conexión con el inversor, se han de conectar entre ellas vía cable RJ45 (también presente en las baterías). La conexión se realiza entre CAN OUT de una batería y CAN IN de la siguiente.

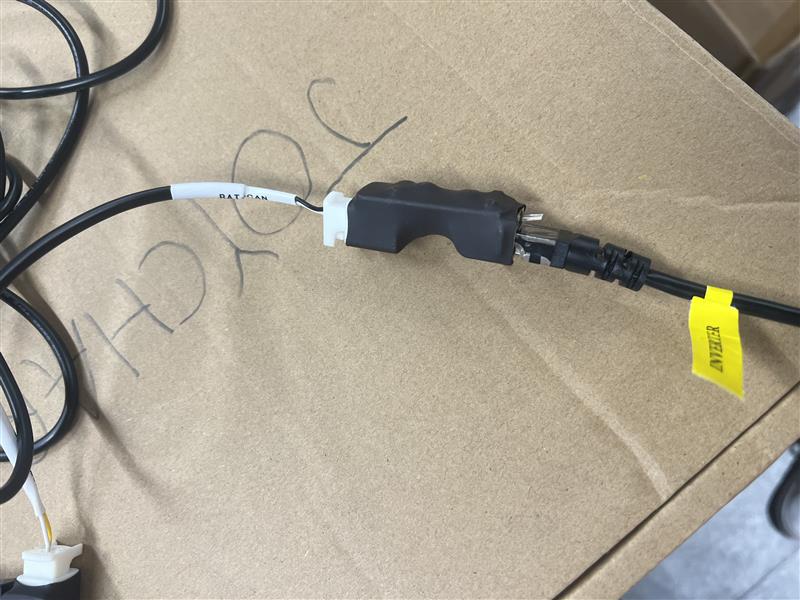

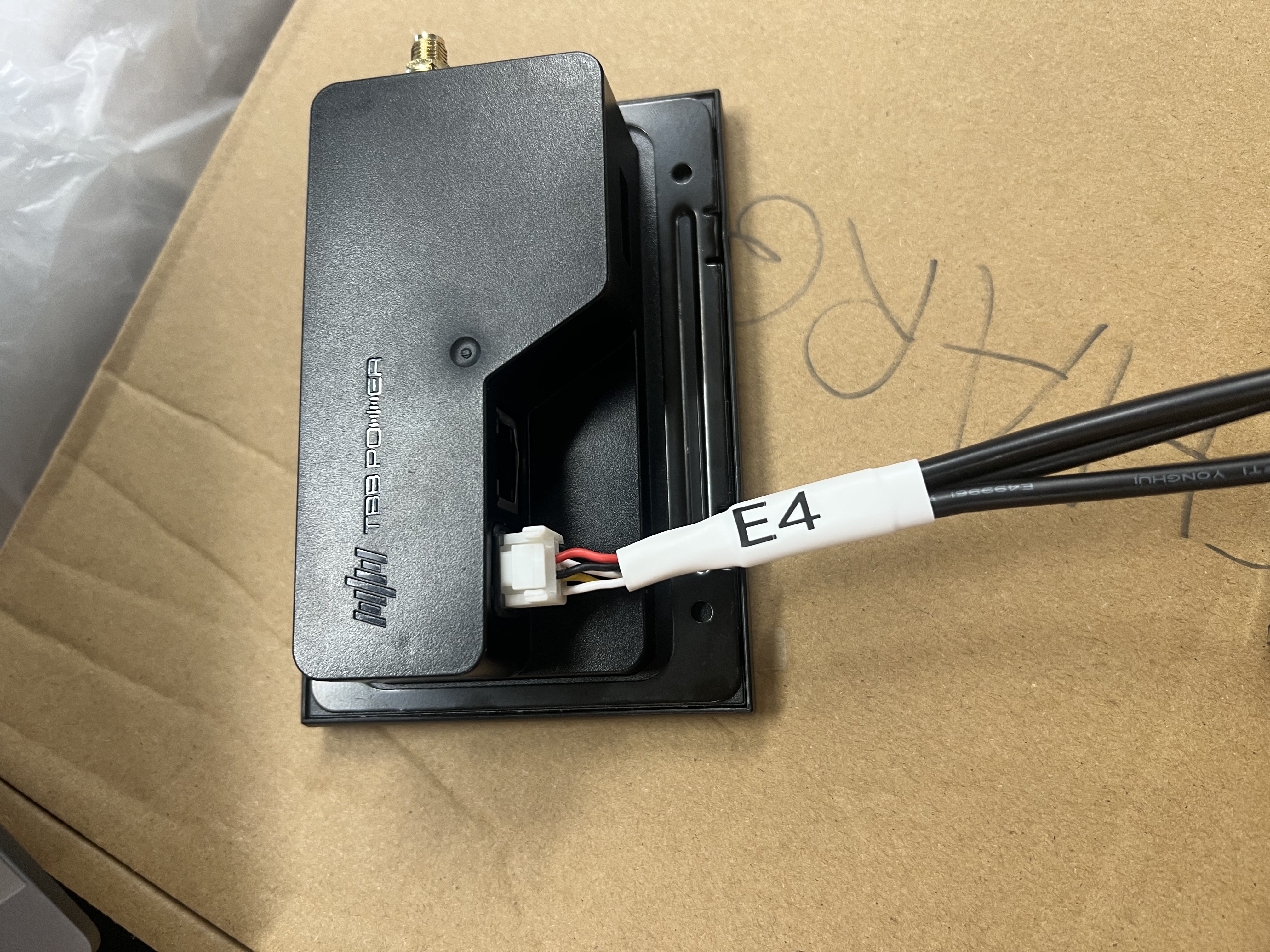

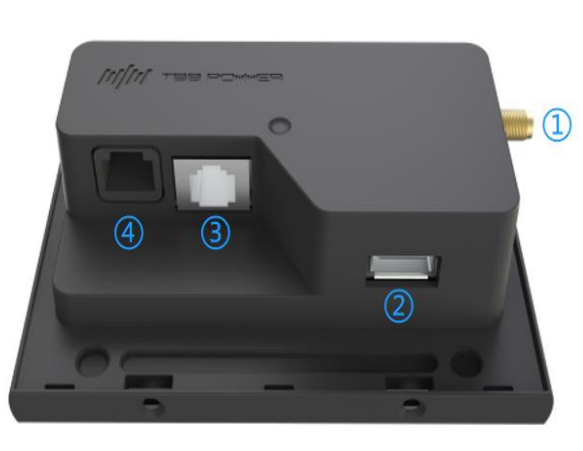

  • En el TBB-E4-MONITOR el cable se ha de conectar en el puerto de la esquina inferior izquierda (Puerto 4) mediante un adaptador en el que está escrito "E4" y "CAN-BAT" (viene incluido con el monitor). El lado del cable de comunicación a conectar en el adaptador (CAN-BAT) es el que pone "INVERTER".

  • Asimismo, el TBB-E4-MONITOR ha de conectarse al inversor mediante otro cable RJ45. Este cable viene incluido en el monitor. La conexión se realiza desde el puerto RJ45 del TBB-E4-MONITOR (Puerto 3) hasta el puerto ComMON del propio inversor.

PASO 3: ACCIONAMIENTO DE LOS DIPS DE LAS BATERÍAS

En la parte frontal de las baterías hay unos dips que hay que colocarlos de distinta manera en función de la marca del inversor y de la cantidad de baterías que haya. En este caso:

Una única batería:

DIP 1,2,3,4 en posición OFF.

Varias baterías en paralelo: Tanto la batería maestra (conectada directamente a inversor) como las esclavas con los DIP 1,2,3,4 en posición OFF.

PASO 4: ENCENDER BATERÍAS E INVERSOR

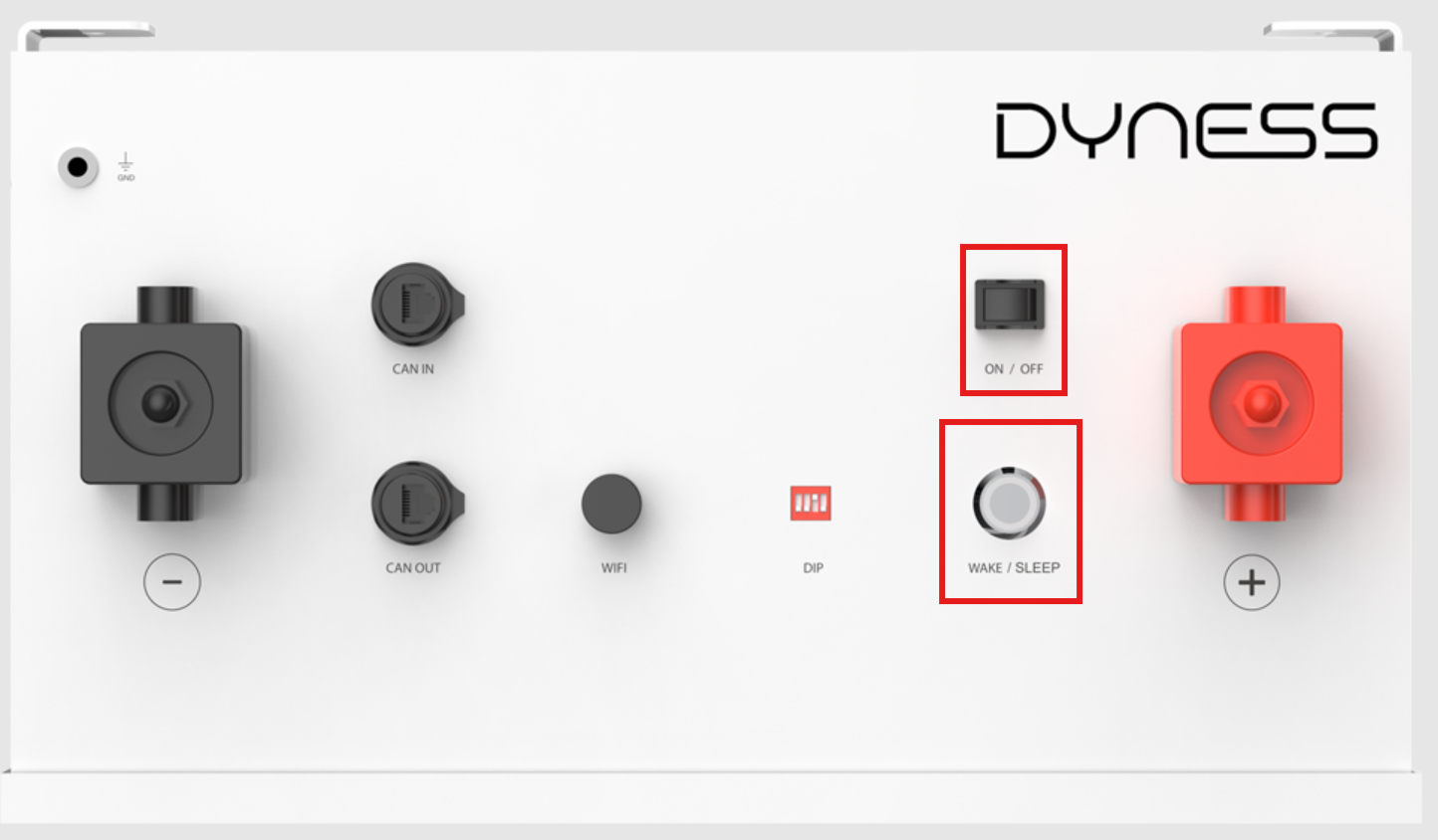

  • Primero, encender las baterías. Hay que accionar el switch ON/OFF (posición ON). Posteriormente pulsar durante 3 segundos el botón WAKE/SLEEP de la batería o de la batería maestra en caso de que haya varias. Las baterías esclavas se encenderán al cabo de unos segundos de forma automática.

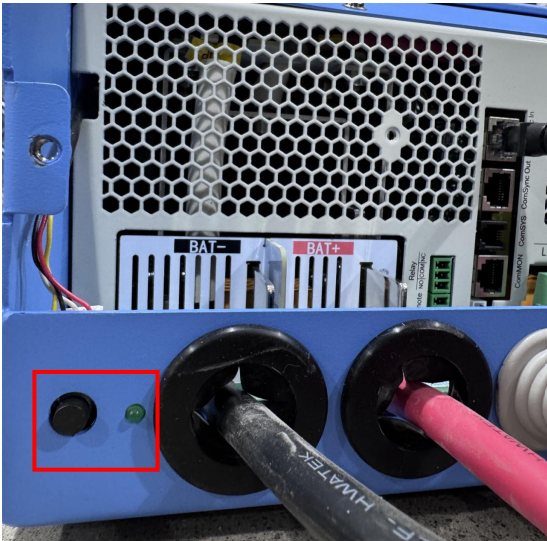

  • Segundo, encender el inversor, pulsando durante 3 segundos el botón negro situado en la parte inferior izquierda del mismo.

PASO 5: SET UP DEL INVERSOR

Para el correcto funcionamiento del ecosistema de TBB + DYNESS es necesario realizar una serie de ajustes en los parámetros del inversor. Este set up se puede realizar de varias maneras:

Utilizando la pantalla LCD del propio inversor.

Por defecto, en la pantalla LCD, se ve la información de la batería, red eléctrica, producción solar y demanda eléctrica.

Para acceder a configuración hay que mantener presionado el botón de "ENTER". Utilizando los botones "UP" y "DOWN" se puede navegar por el menú de configuración.

Para cambiar un parámetro en concreto, se ha de pulsar el botón "ENTER", y modificar su valor utilizando los botones "UP" y "DOWN". Hay ciertos parámetros que para cambiarlos es necesario que el inversor esté en stand by, en estos casos el icono de SETTING en la pantalla aparecerá apagado.

Para confirmar esa modificación, es necesario pulsar el botón "ENTER" de nuevo. Si la modificación ha sido exitosa, el icono "SUCCESSFUL" permanecerá encendido durante 1 segundo. Si la modificación no ha sido exitosa,  el icono "FAIL" permanecerá encendido durante 1 segundo. Si se quiere cancelar esa modificación (por equivocación, por ejemplo), se ha de pulsar el botón "ESC".

Los parámetros que son necesarios cambiar cuando hay un sistema TBB + DYNESS son los siguientes:

  • Parámetro 10 (tipo de batería). Elegir 6 (Litio).
  • Parámetro 20 (Umbral de protección de SOC bajo). Elegir el porcentaje de batería mínimo. Recomendable un 10-20%.
  • Parámetro 21. (Corriente de flotación). Cuando la batería de litio envía una corriente de carga de 0A (cuando está cargada al 100%), por defecto, la corriente de carga de flotación es de 2A. Seleccionar 0 (Disable) y de esta manera se apaga la carga de flotación.
  • Parámetro 35. (Corriente máxima de carga en AC). Seleccionar la corriente máxima de carga de la batería, en este caso 140A.

Utilizando el TBB-E4-MONITOR

Para la correcta conexión del TBB-E4-MONITOR y la visualización de los datos se han de seguir los pasos descritos en el paso 3. Para interaccionar con el TBB-E4-MONITOR, basta con encender el inversor y esperar durante 10 segundos.

Se recomienda leer el manual de instrucciones y el manual de primer uso que se pueden encontrar en la página web de Visiotech.

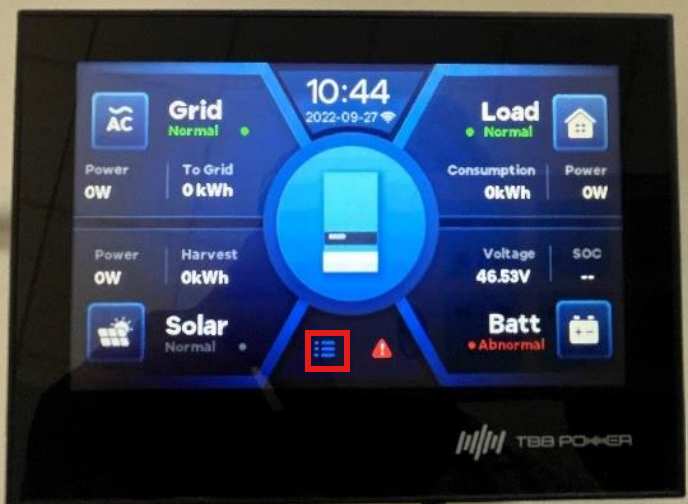

Por defecto, en la pantalla del TBB-E4-MONITOR, se ve la información de la batería, red eléctrica, producción solar y demanda eléctrica. Para cambiar los parámetros es necesario pulsar en el icono rodeado en rojo (SYSTEM) y dentro de ese icono elegir GENERAL SETTINGS.

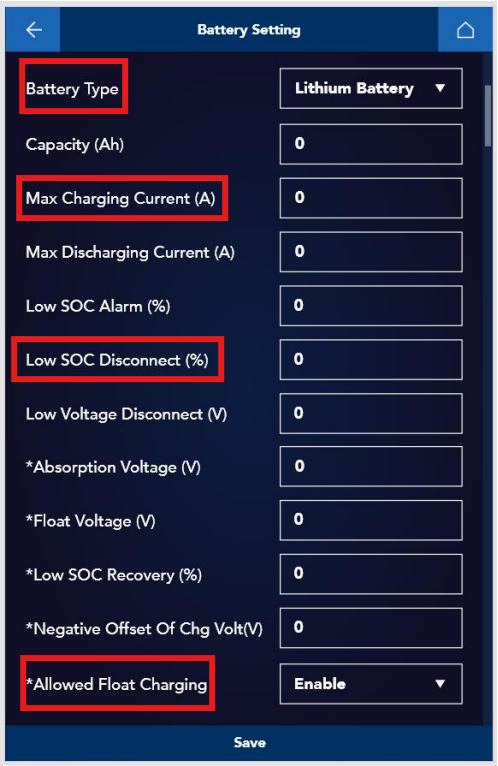

Los parámetros que son necesarios cambiar cuando hay un sistema TBB + DYNESS son los siguientes, y todos se cambian dentro de General Settings en Battery Settings.

  • Tipo de batería: Elegir en Battery Type la opción Lithium Battery.
  • Umbral de protección de SOC bajo. Elegir el porcentaje de batería mínimo, en Low SOC Disconnect. Recomendable un 10-20%.
  • Corriente de flotación: Cuando la batería de litio envía una corriente de carga de 0A (cuando está cargada al 100%), por defecto, la corriente de carga de flotación es de 2A. Seleccionar Disable y de esta manera se apaga la carga de flotación.
  • Corriente máxima de carga en AC. Seleccionar la corriente máxima de carga de la batería, que es en Max Charging Current (en este caso es 140A)

Utilizando la aplicación TBB NOVA vía Bluetooth o WiFi.

En este caso es necesario tener conectado o bien el TBB-E4-MONITOR o el accesorio Kinergy WiFi, que es la antena que viene con todos los inversores. En ambos casos se conectan al puerto ComMON del inversor.

Los ajustes, utilizando la App, se pueden cambiar o bien en local o bien una vez conectada la instalación a la nube. Además de realizar los ajustes, se recomienda encarecidamente conectar la instalación a la nube de TBB. Aparte de poder monitorizar en remoto a tiempo real, otorga un año más de garantía.

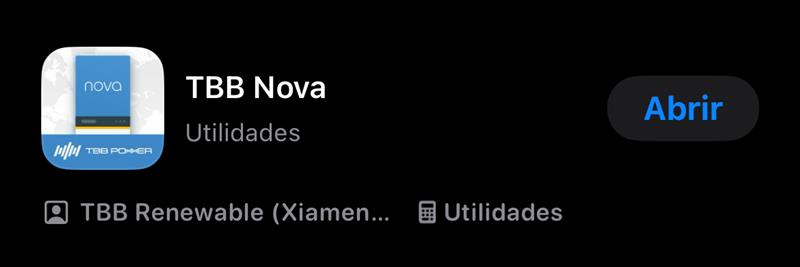

Lo primero que hay que hacer es descargar la aplicación TBB NOVA, disponible tanto en iOS como Android.

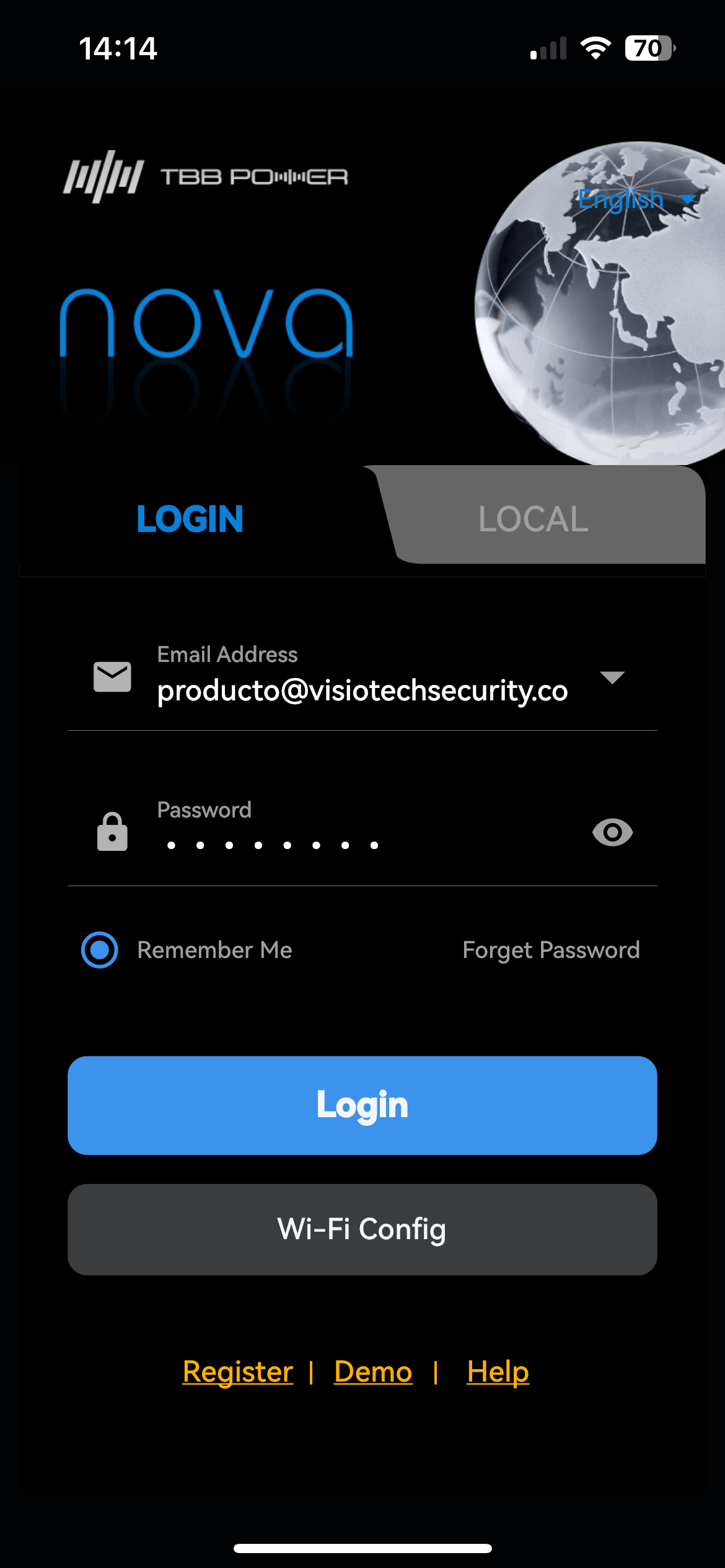

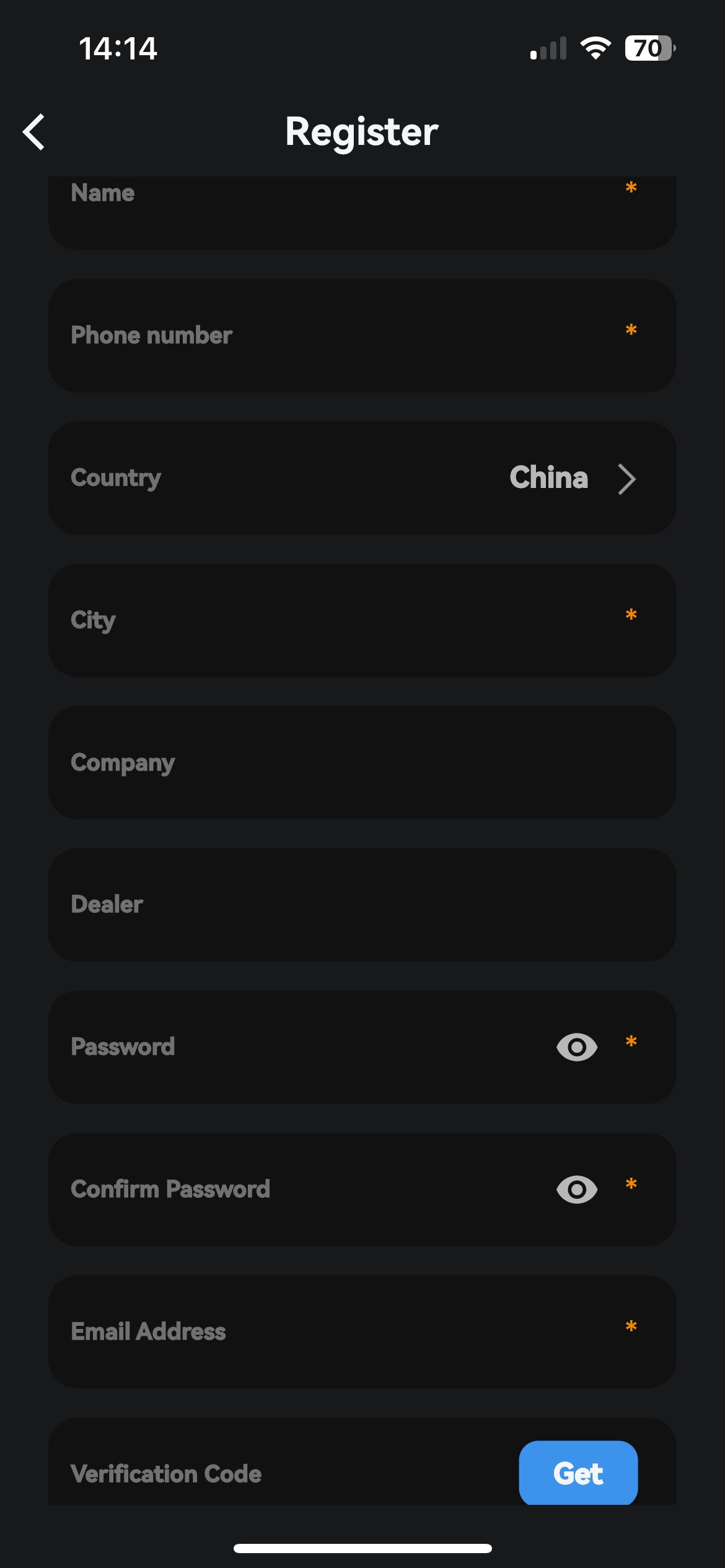

Si se quiere conectar a la nube, hay que registrarse (obligatorio nombre de usuario, teléfono móvil, país, ciudad, contraseña y cuenta de correo), añadir el código de verificación que se envía al correo, ir a LOGIN y añadir la planta a continuación mediante QR o S/N (o bien del Kinergy WiFi o del TBB-E4-MONITOR).

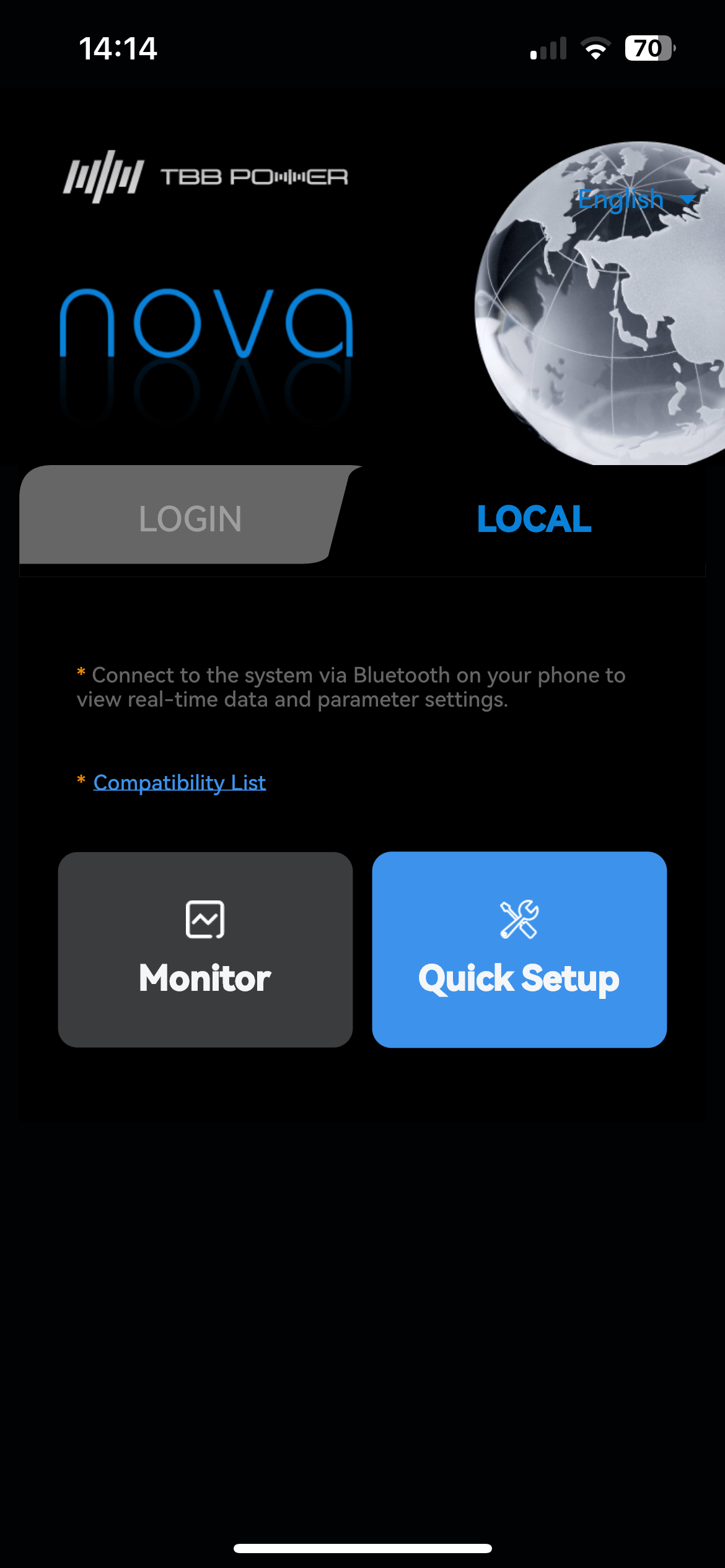

Si no se quiere conectar a la nube, ir a LOCAL e ir a Quick Setup.

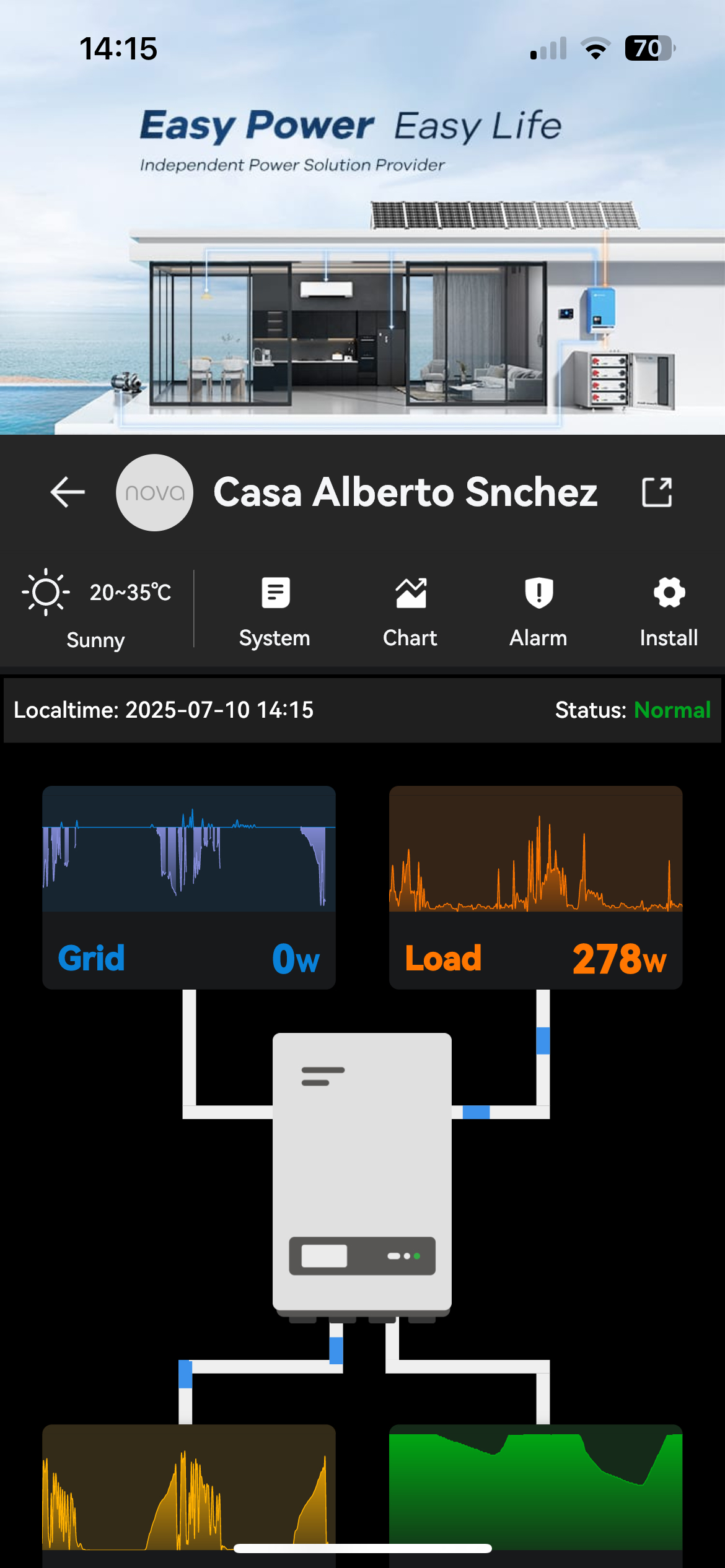

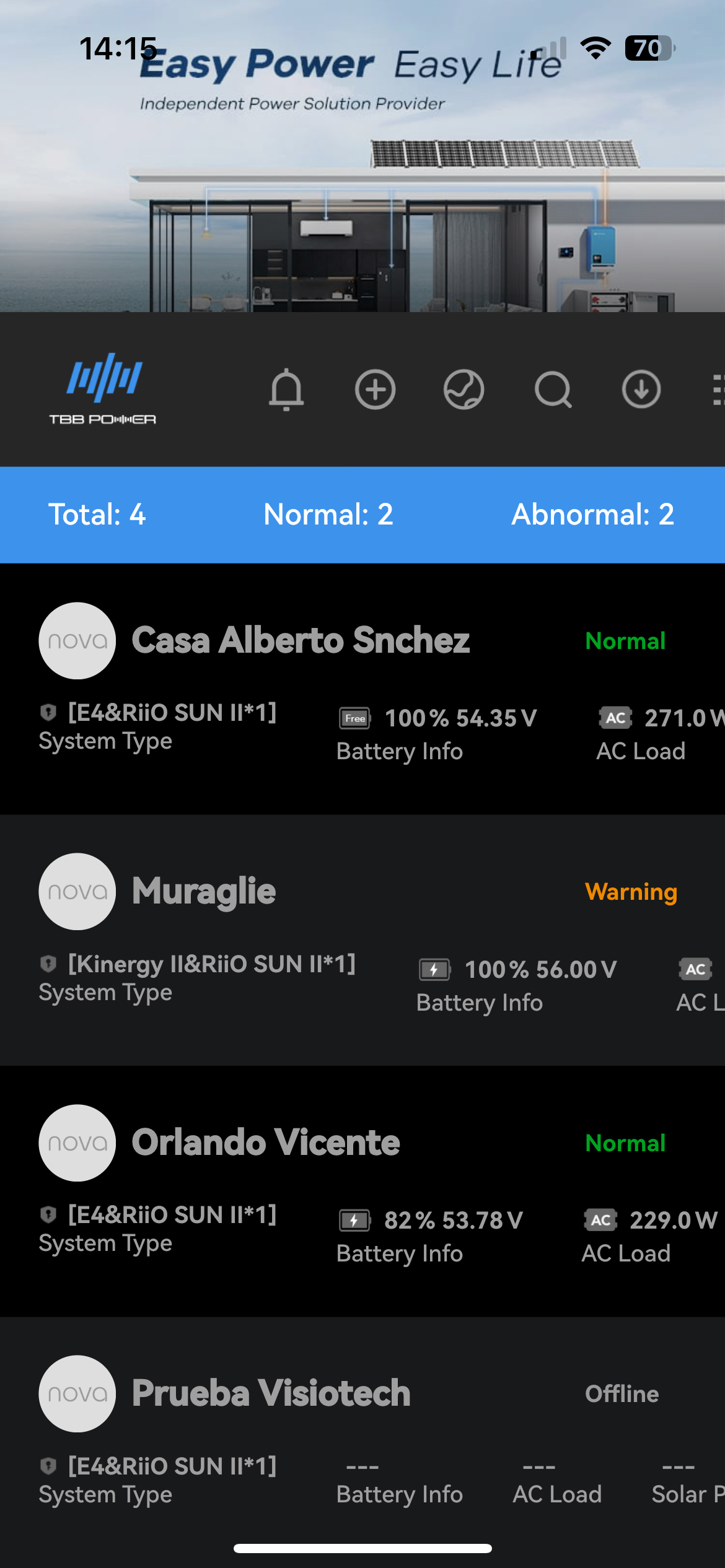

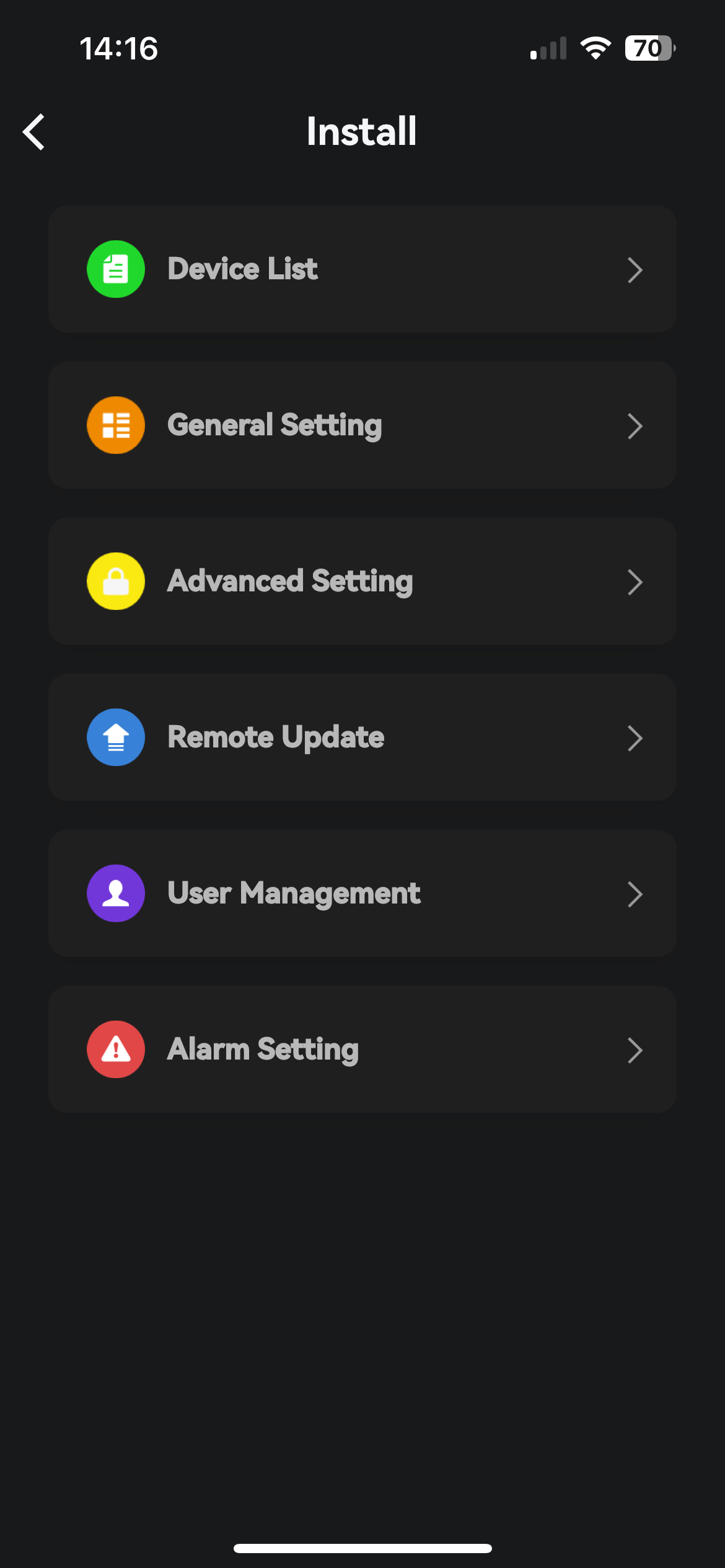

Dentro de la App, en la interfaz, aparecen una serie de instalaciones, entre las cuales está la que se quiere realizar los ajustes. Hacer click en la misma y a continuación en INSTALL.

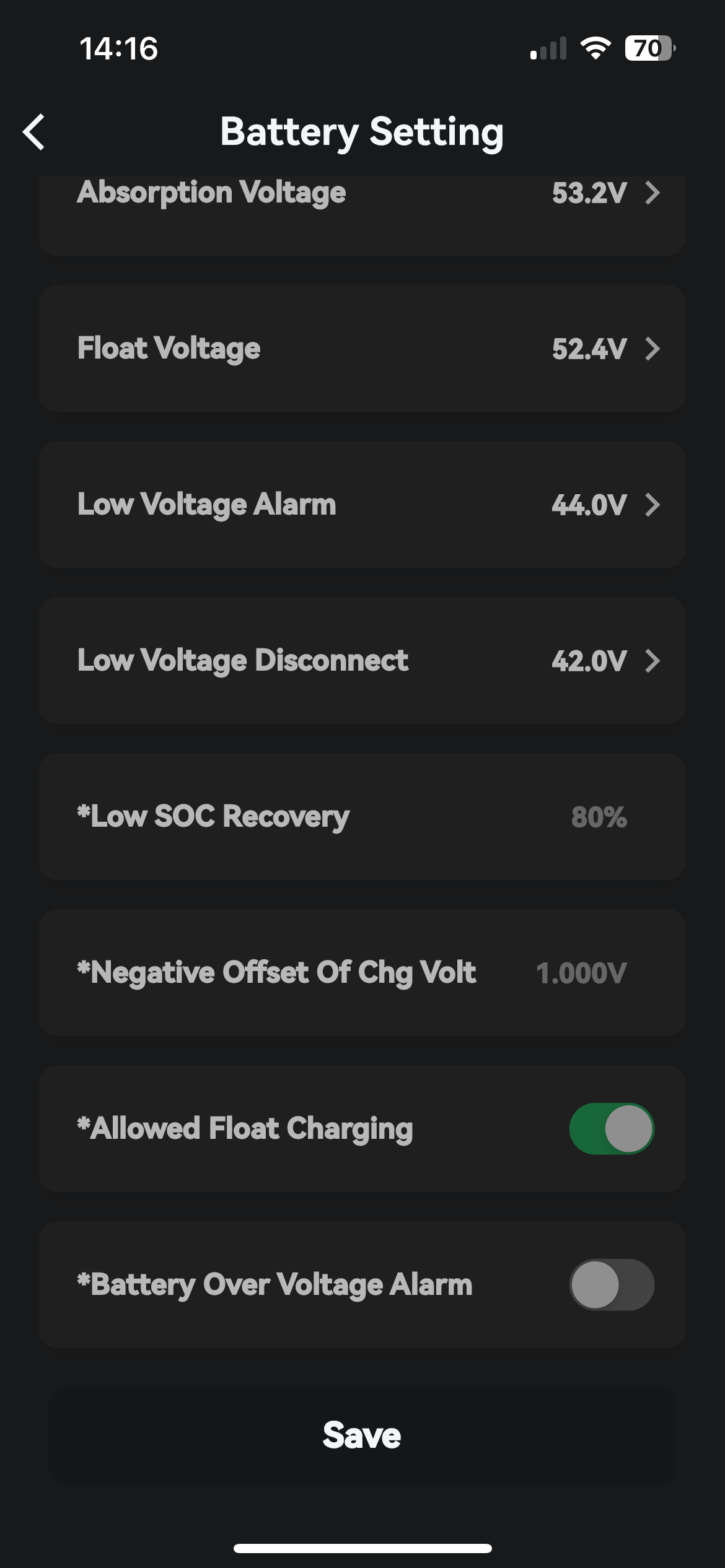

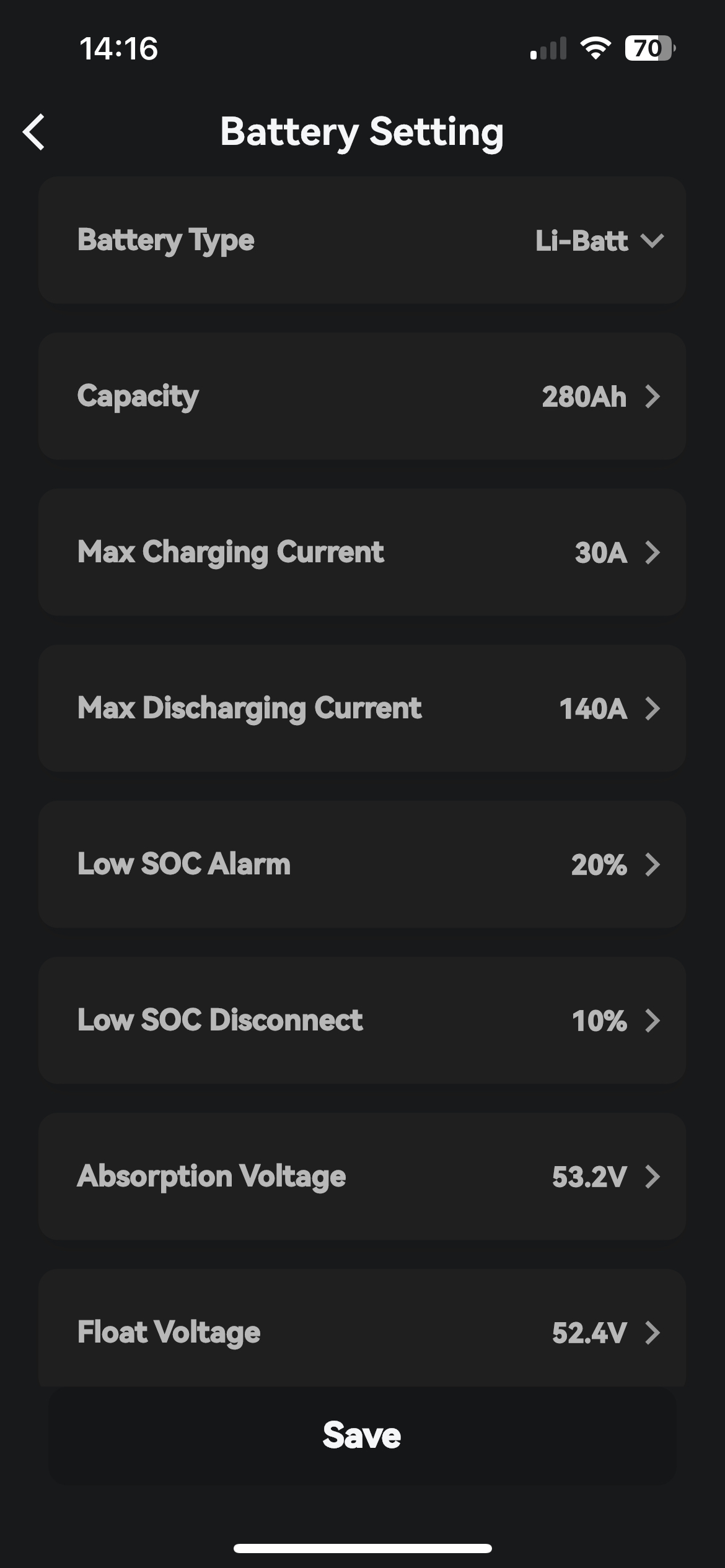

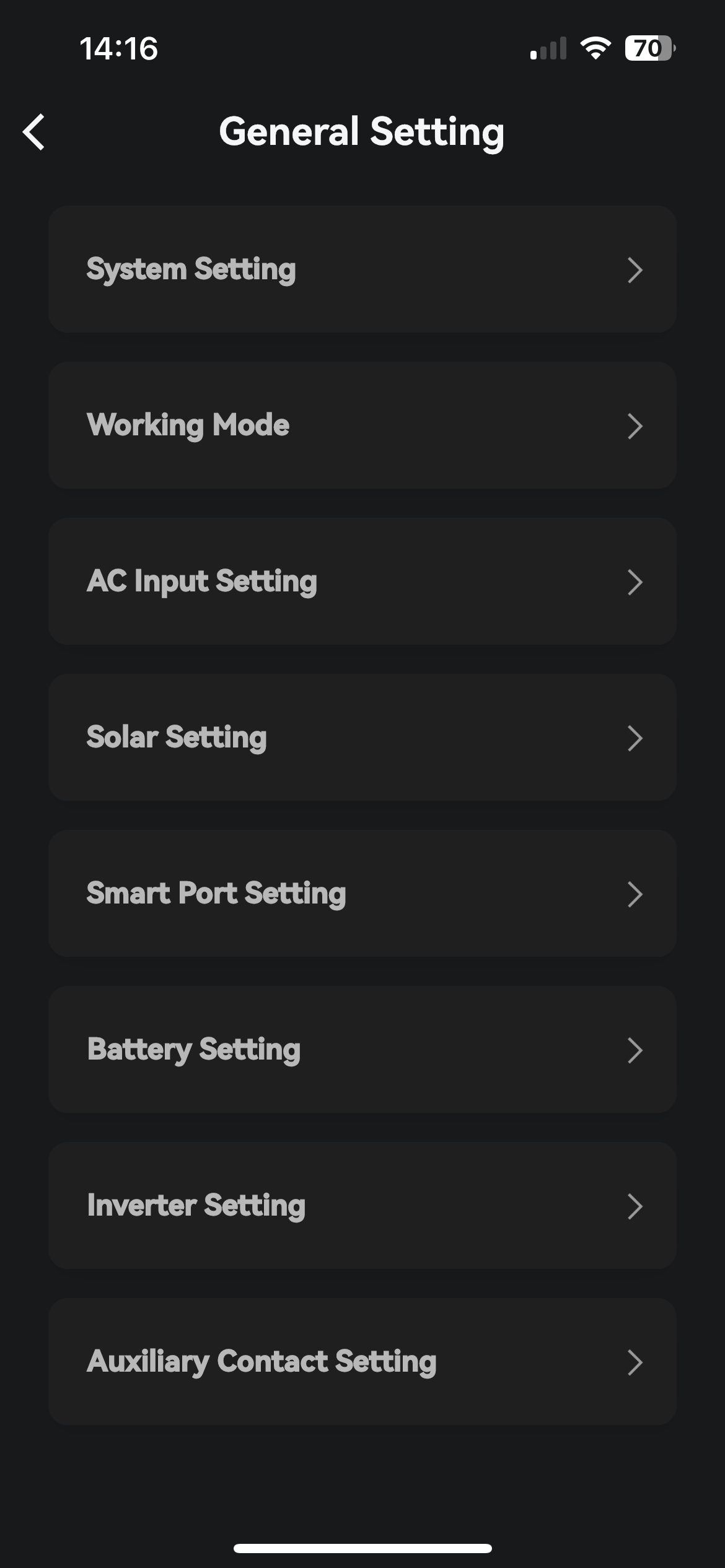

Posteriormente, elegir GENERAL SETTING y BATTERY SETTING. Dentro de BATTERY SETTING cambiar los parámetros necesarios:

  • Tipo de batería: Elegir en Battery Type la opción Lithium Battery.
  • Umbral de protección de SOC bajo. Elegir el porcentaje de batería mínimo, en Low SOC Disconnect. Recomendable un 10-20%.
  • Corriente de flotación: Cuando la batería de litio envía una corriente de carga de 0A (cuando está cargada al 100%), por defecto, la corriente de carga de flotación es de 2A. Seleccionar Disable y de esta manera se apaga la carga de flotación.
  • Corriente máxima de carga en AC. Seleccionar la corriente máxima de carga de la batería, que es en Max Charging Current (en este caso es 140A)
