En los grabadores Uniview de las gamas B-IQ se ha añadido la compatibilidad sobre los módulos de relé DT-R00x.
Los grabadores admiten un máximo de 8 módulos DT-Rxxx, sin limitación de Entradas/Salidas

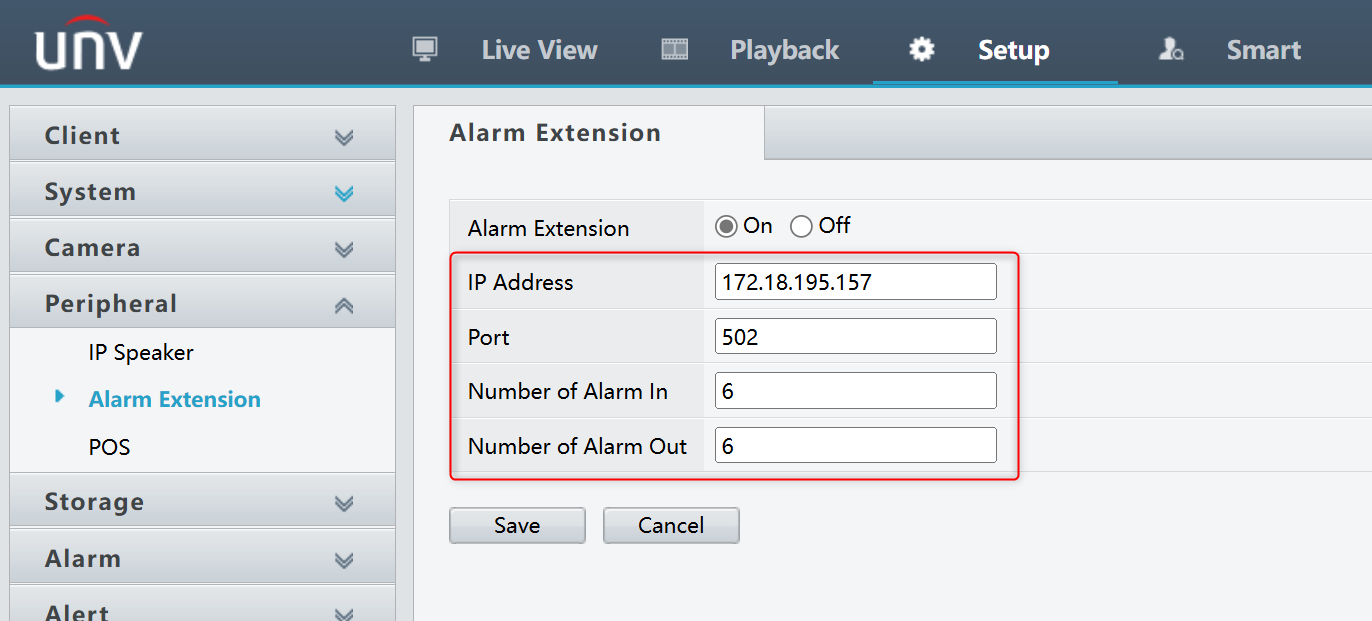

Una vez se tienen módulo y grabador configurados en la misma red, solo es necesario agregar la IP del módulo en el NVR desde el apartado de Alarm Extension:
- IP del módulo
- Puerto de comunicación del módulo - 502
- Cantidad de entradas del módulo
- Cantidad de salidas del módulo

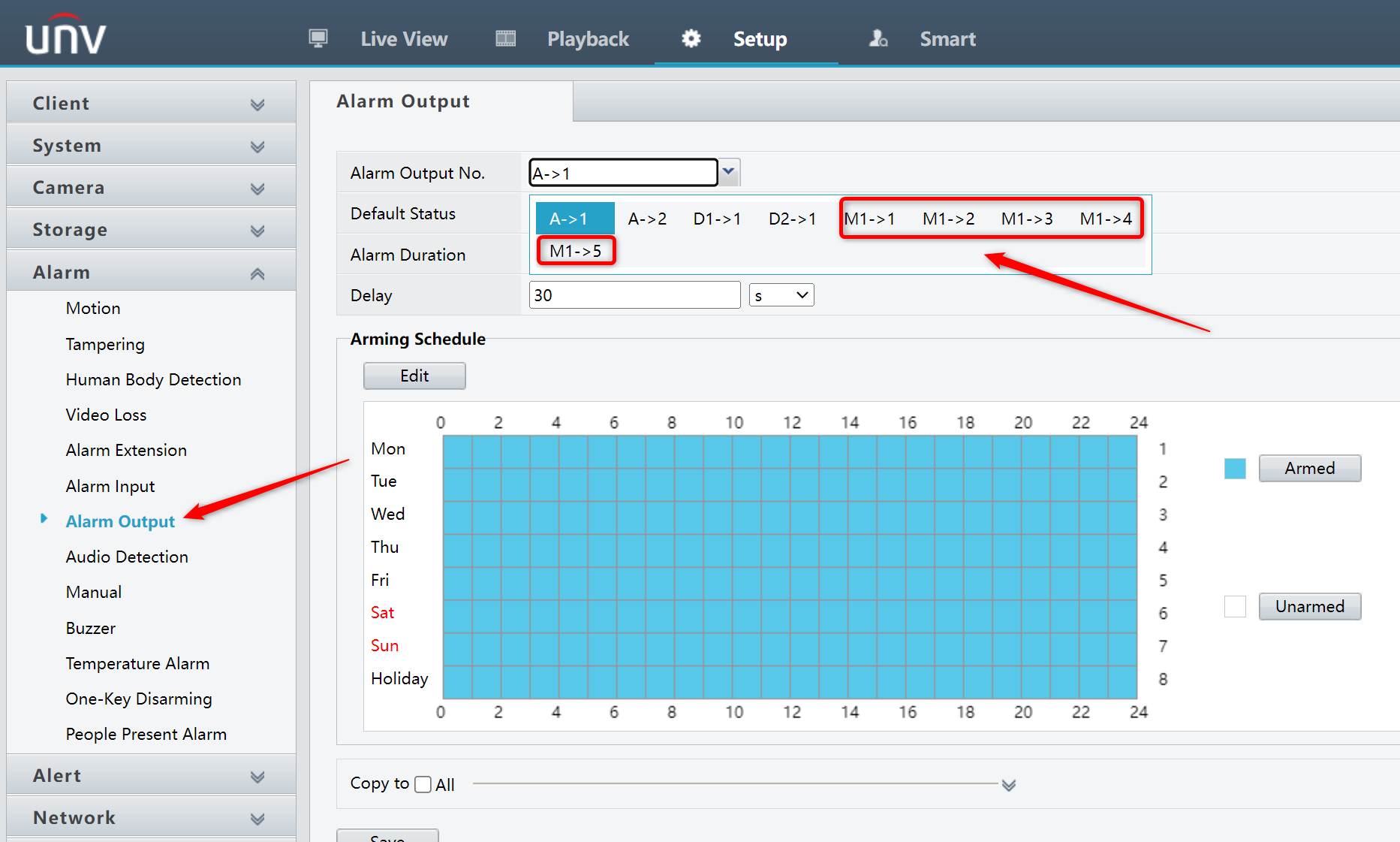

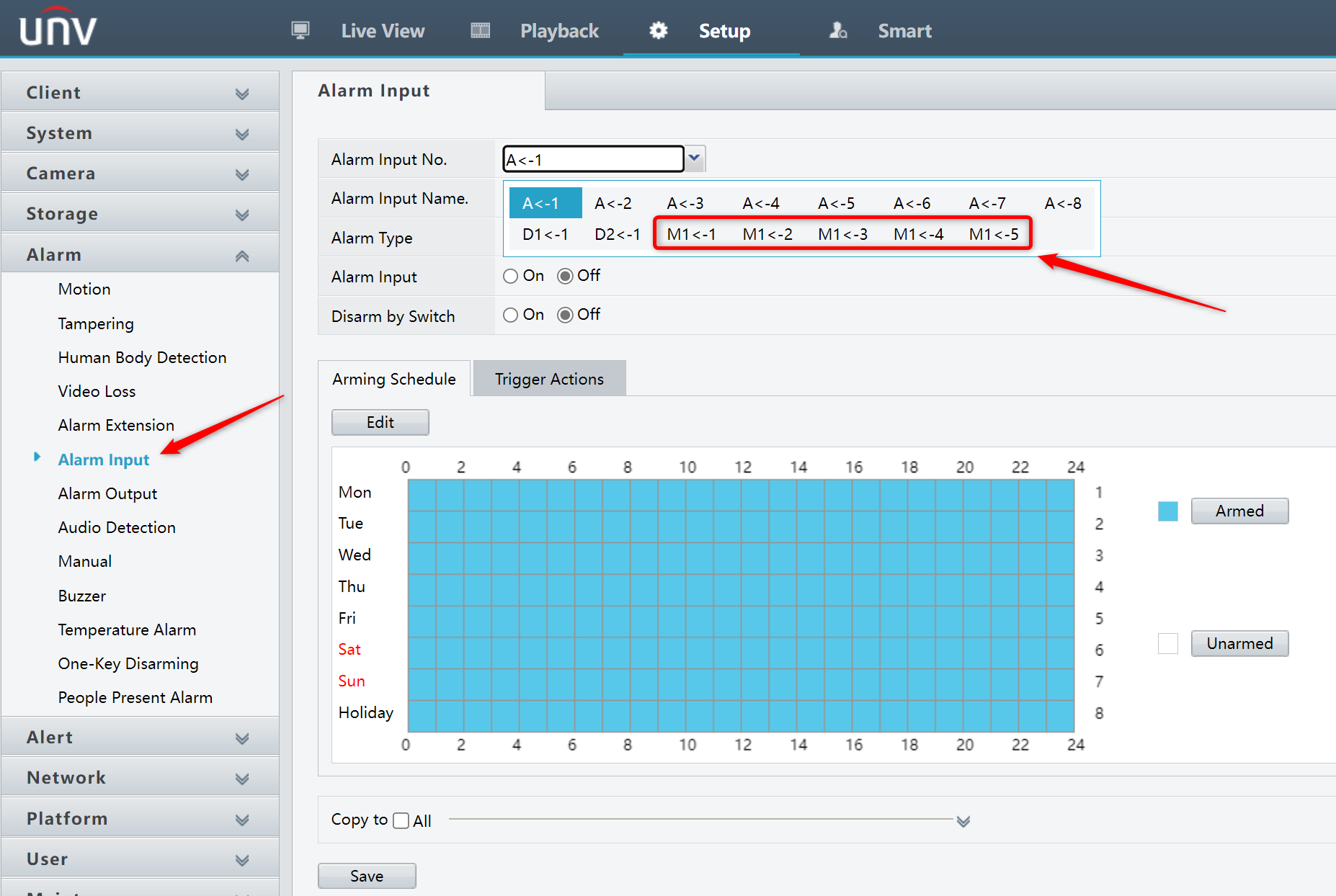

Una vez añadido en el NVR se pueden comenzar a configurar tanto las entradas como las salidas de igual forma a las del físicas del propio grabador o las de las cámaras IP
IMPORTANTE: Hay una configuración importante que realizar en el módulo de relé, que es desactivar el funcionamiento por defecto del terminal

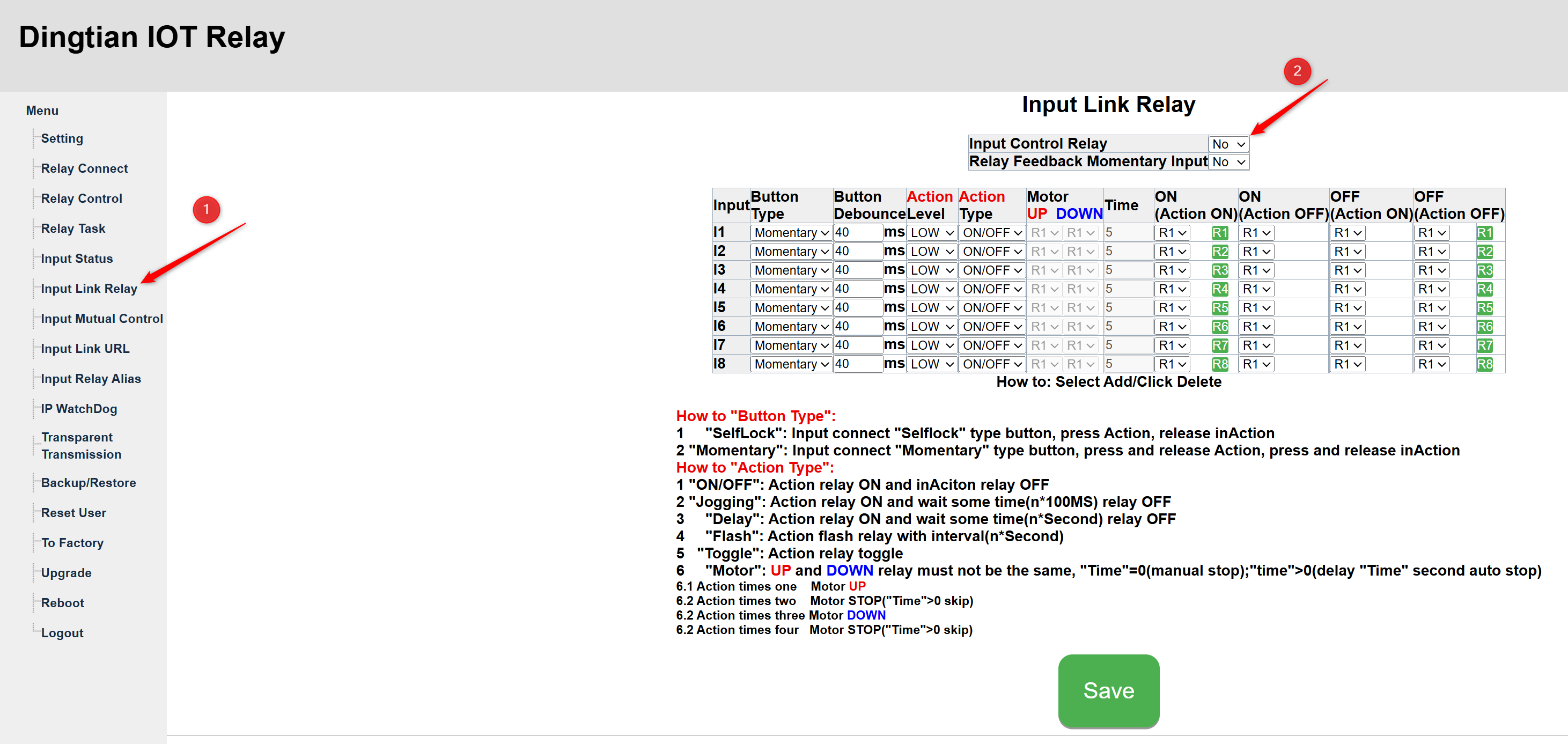

- El primer paso será desactivar la opción de Input Contorl Relay, ya que esta opción es para que cada entrada del módulo active su salida, la entrada 1 activa la salida 1, la 2 activa la salida 2,...
