Die folgenden Bilder zeigen den Anschluss der verschiedenen Ajax LightSwitches.
Wichtig: Wenn die Energiesparlampe flackert oder nicht funktioniert, wird ein Kondensator parallel zur Energiesparlampe geschaltet.

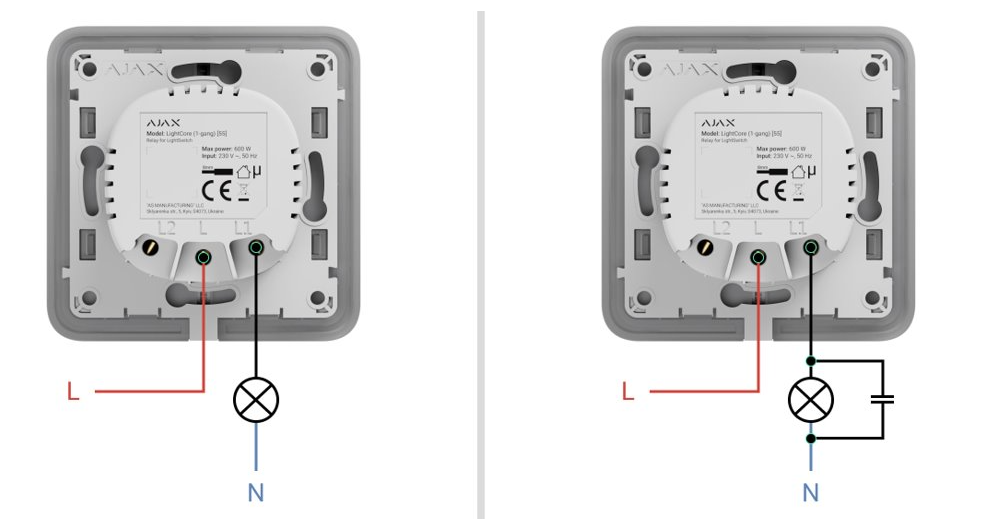

- Anschluss des Einzelschalters

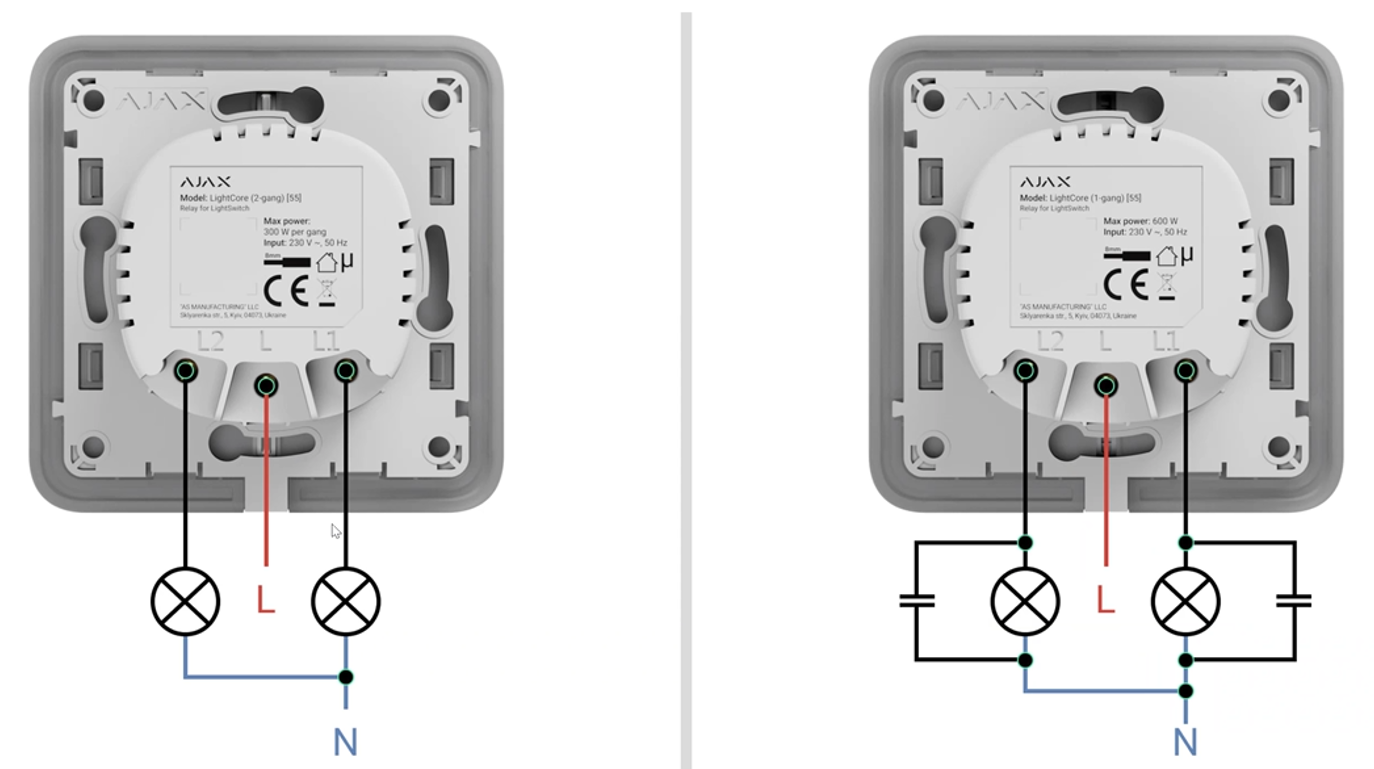

- Anschluss eines Doppelschalters

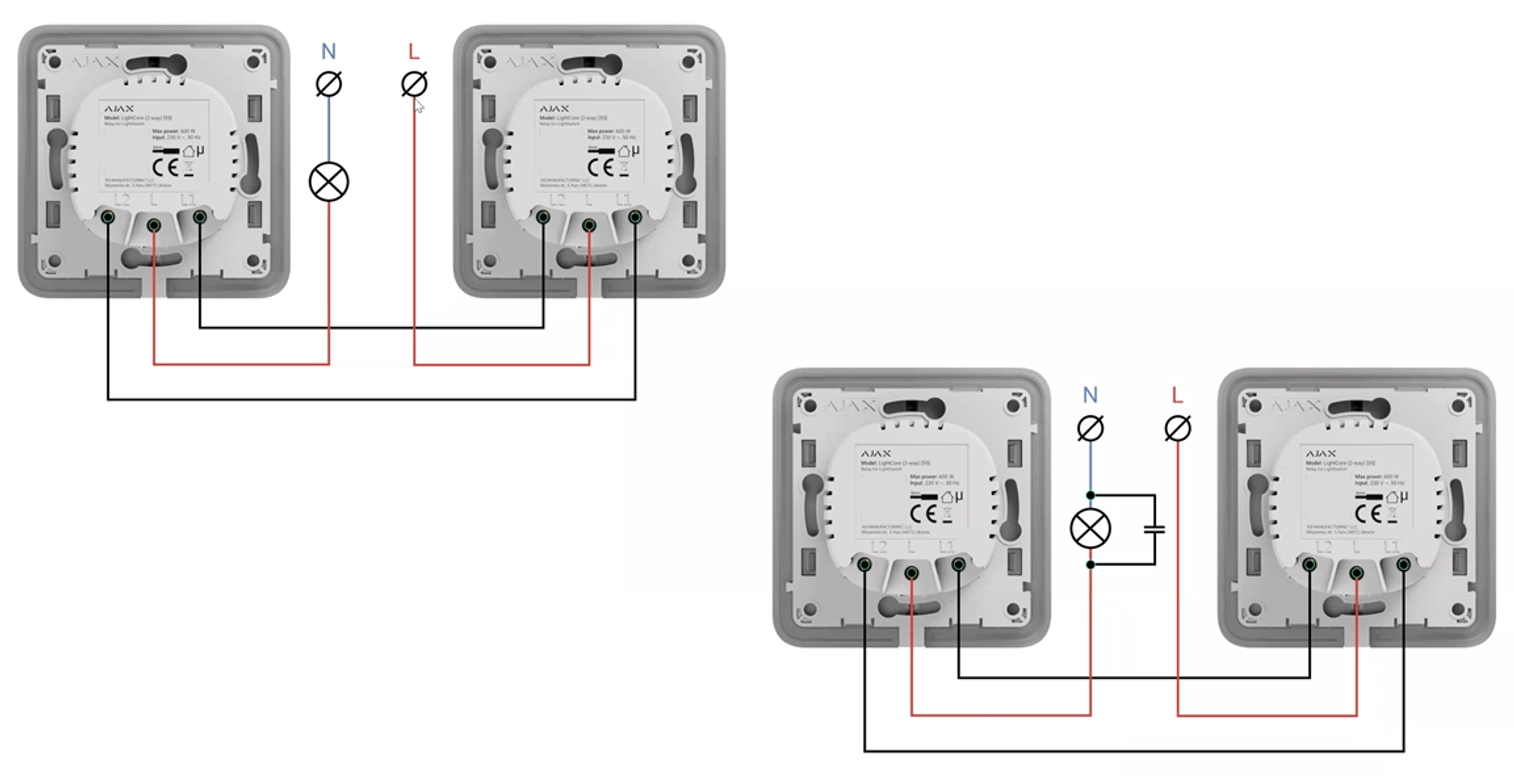

- Anschluss des Umschalters

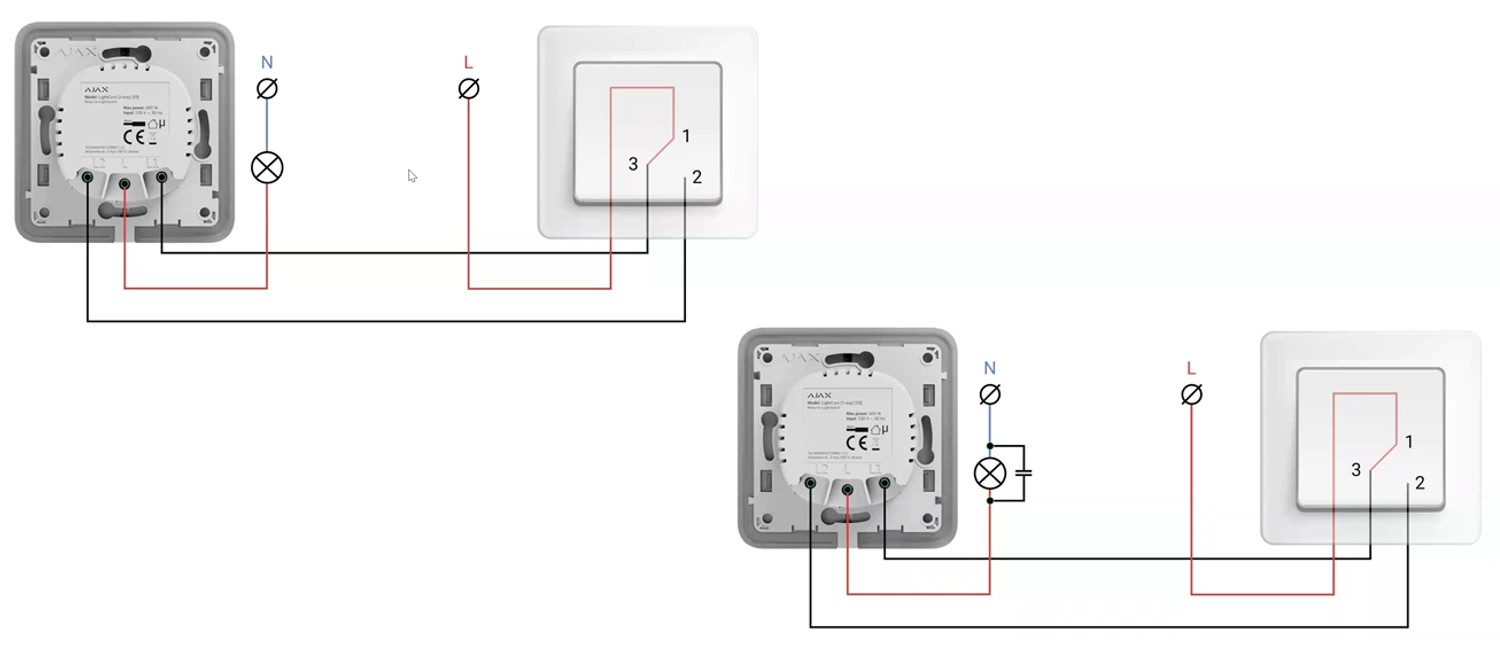

- Anschluss des Umschalters an einen mechanischen Schalter eines Dritten

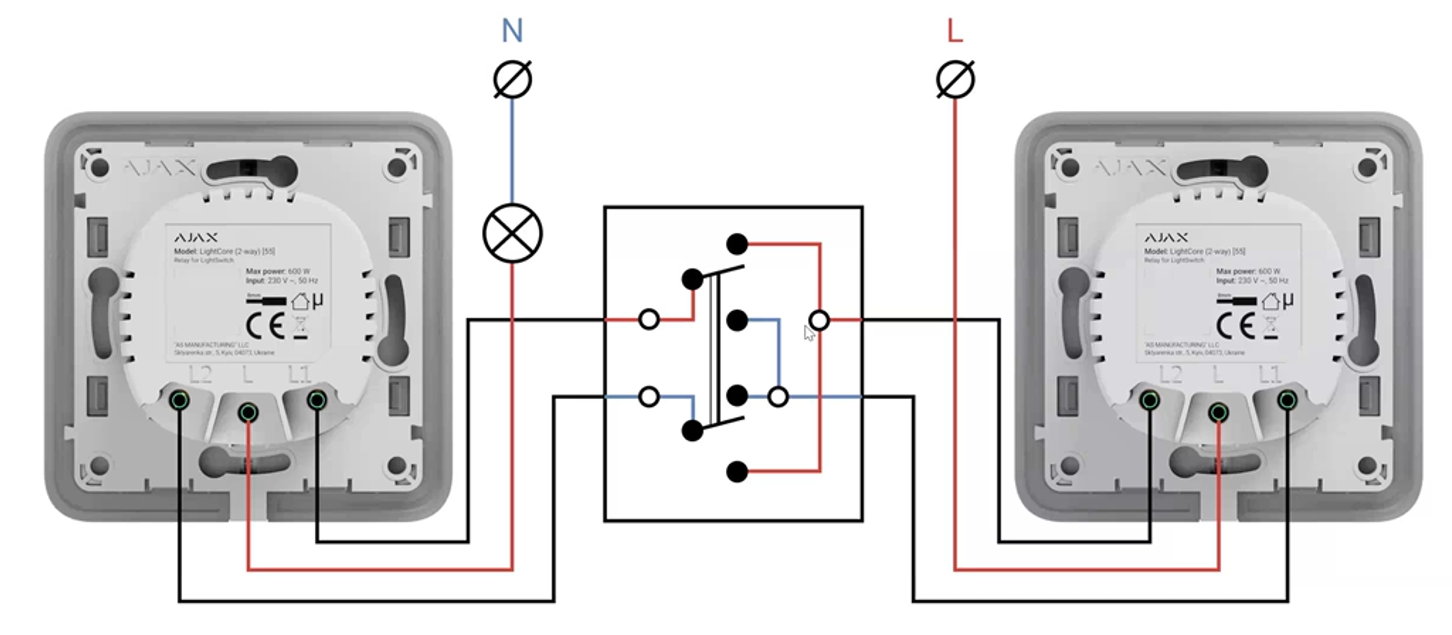

- Anschluss von zwei Umschaltern und einem dritten Kreuzungsschalter
