Optex Kabelanschlussplan
Die Optex-Geräte sind mit einer Legende für die Farbe der Kabel ausgestattet, so dass jedes Kabel unterschieden werden kann, um zu wissen, wie es an den verwendeten Sender (Ajax Transmitter oder einen anderen Funksender) anzuschließen ist.

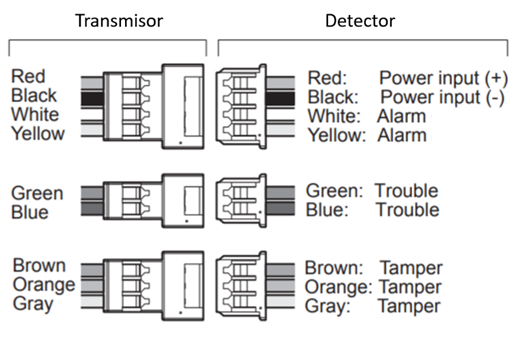

ANSCHLUSSPLAN FÜR:
VXI-R / VXI-RAM / VXI-RDAM / VXS-RAM / VXS-RDAM-X5
Rot - Stromeingang (+)
Schwarz - Stromeingang (-)
Weiß und gelb - Alarm (Zone)
Grün und Blau - Störung (Manipulation und Anti-Maskierung, falls vorhanden)
Braun, Orange und Grau - Wandmanipulation (optional)

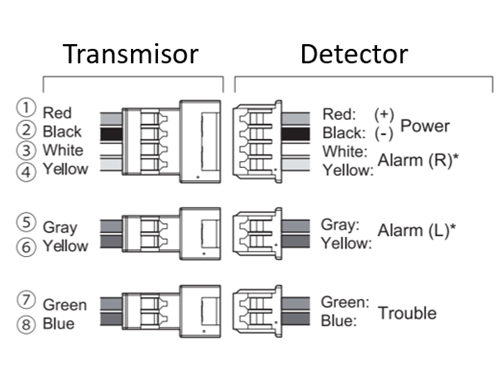

SCHALTPLAN FÜR:
WXI-R / WXI-RAM / BXS-R / BXS-RW / BXS-RAM
Rot - Stromeingang (+)
Schwarz - Stromeingang (-)
Weiß und Gelb - Alarm (rechte Seite), (Zone)
Grau und gelb - Alarm (linke Seite), (Zone)
Grün und blau - Störung (Manipulation und Anti-Maskierung, falls vorhanden)
