VERBINDUNG ZWISCHEN ZENTRALGERÄT ADVANCED UND REPEATER ADVANCED
Bei der Verbindung zwischen dem Feuerwehrzentralgerät und dem Repeater ist zu beachten, dass sowohl am Eingangsstecker der Netzwerkkarte ein 150-Ohm-Widerstand aus dem gleichen Gerät als auch am Ausgang des Wiederholers im Zentralgerät ein weiterer 150-Ohm-Widerstand für den Abschluss des Kreises erforderlich ist.
Diese Art von Verbindung ist für Standardinstallationen gedacht, bei denen nicht mehr als 32 Repeater und Zentralgeräte vorhanden sind und die Entfernung nicht mehr als 1500 Meter beträgt. Es muss immer mit einem 150-Ohm-Widerstand beginnen und enden.

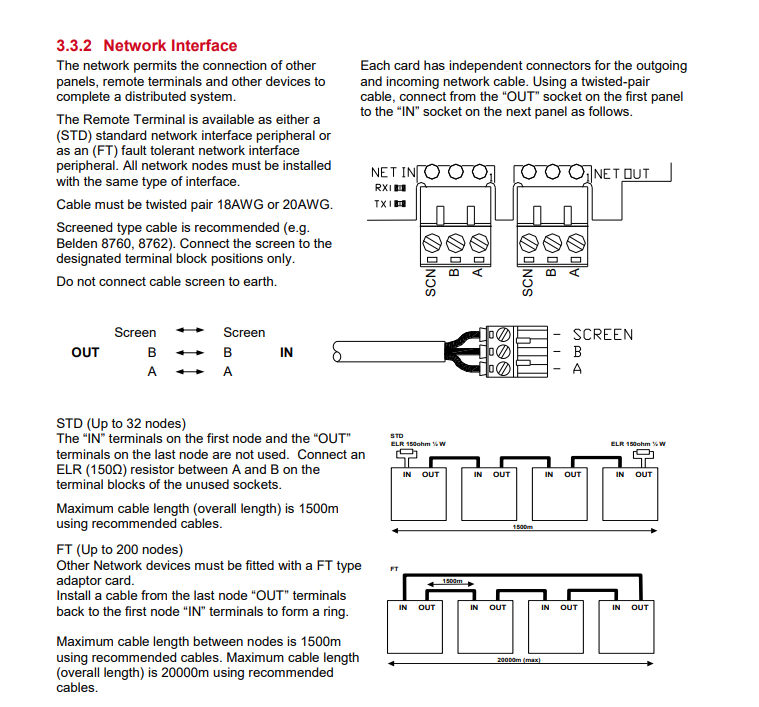

Im zweiten Fall, der in der Abbildung gezeigt wird, handelt es sich um eine Installation mit bis zu 200 Repeatern und der Zentrale sowie maximal 20000 Metern Kabellänge. In diesem Fall muss kein 150-Ohm-Widerstand verwendet werden. Es muss eine Schleife von der Zentrale zum letzten Repeater geschlossen werden.
In der folgenden Abbildung ist die Verkabelung dargestellt.
ZENTRALE

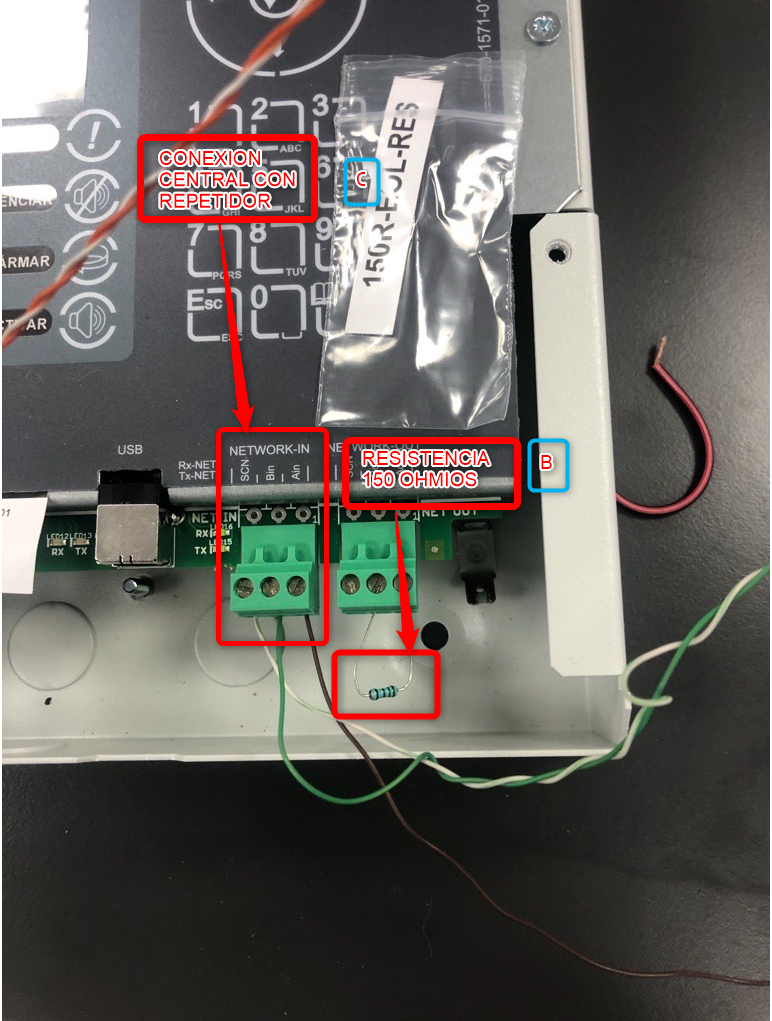

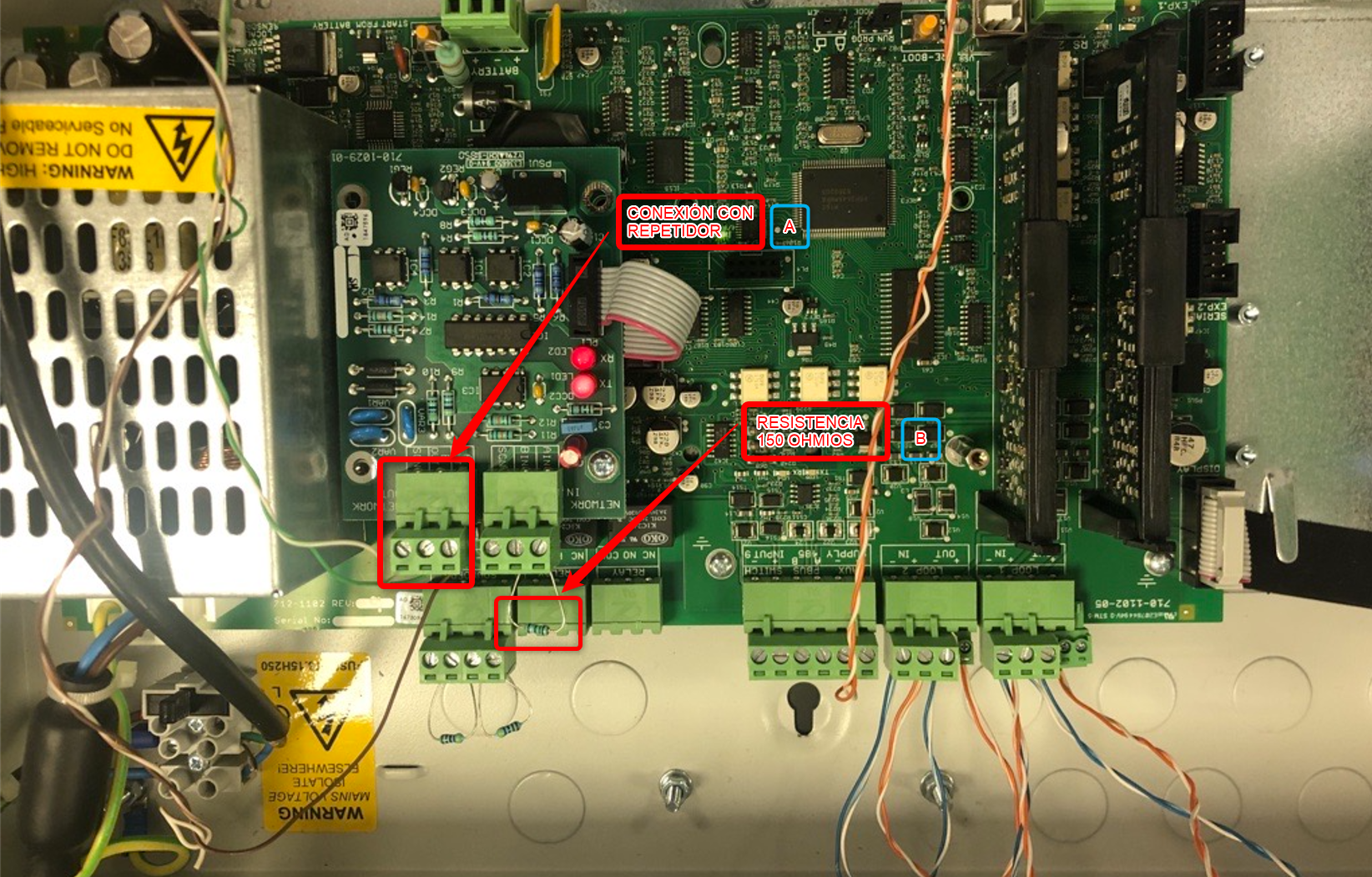

A: VERBINDUNG MIT DEM REPEATER.
B: WIDERSTAND 150 OHM.
REPEATER
B: WIDERSTAND 150 OHM.
C: VERBINDUNG ZWISCHEN ZENTRALGERÄT UND REPEATER.
Es muss auch ein Widerstand ohne Wert am markierten Anschluss installiert werden.
REPEATER

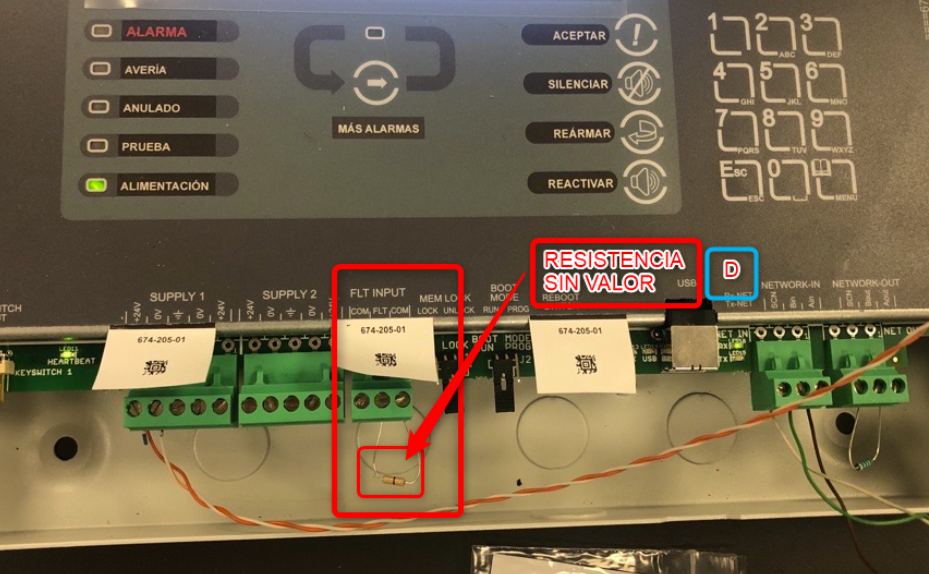

D: WIDERSTAND OHNE WERT.

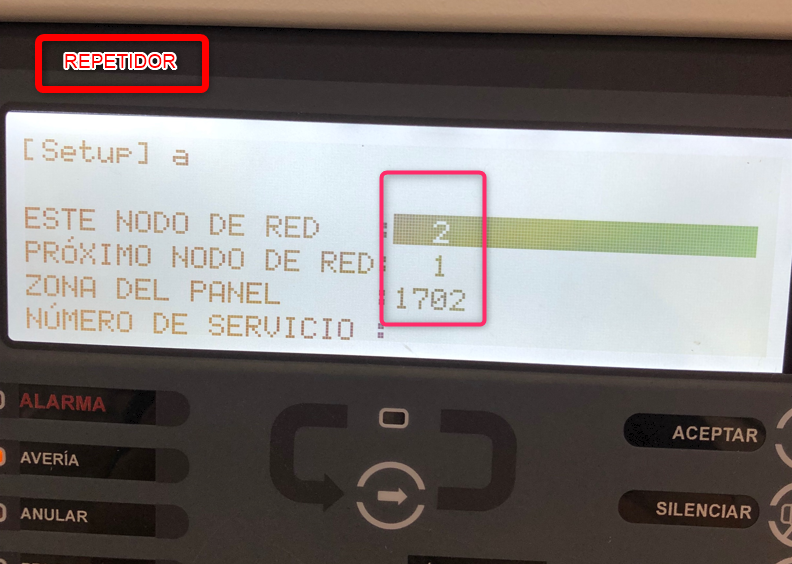

Als nächstes muss das Zentralgerät auf Stufe 3 programmiert werden, indem Sie das Setup öffnen und es ihm sagen, dass das Zentralgerät mit ID 1 mit ihm spricht, ID 2, und dem Repeater sagen, dass er mit ID 2 kommuniziert und mit ihm, ID 1, wie in den Bildern gezeigt.
Beispiel für eine Zentral-ID mit 2 Repeatern und so weiter:
Zentralgerät 1-2
Repeater 2-3
Repeater 3-1
Es muss daran erinnert werden, dass der 150-Ohm-Widerstand nur im letzten Repeater platziert werden sollte. In diesem Beispiel wird er an der Ausgang des Repeaters 2 platziert.
ZENTRALGERÄT

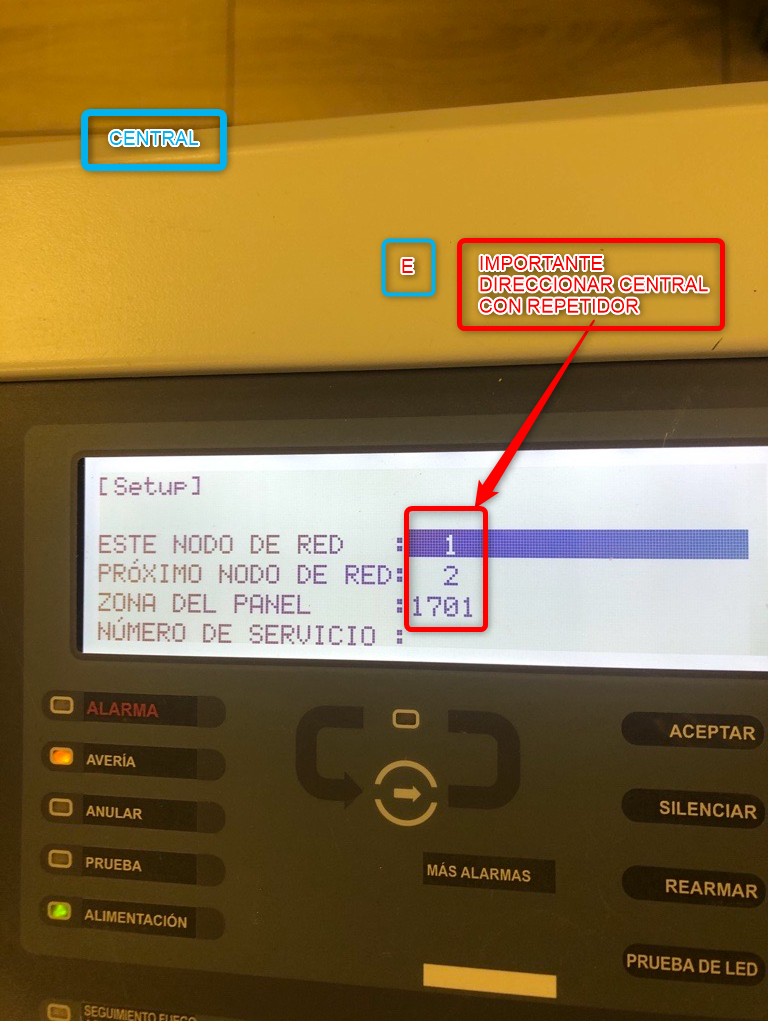

E: WICHTIG, MIT DEM REPEATER ZU ADRESSIEREN.
REPEATER

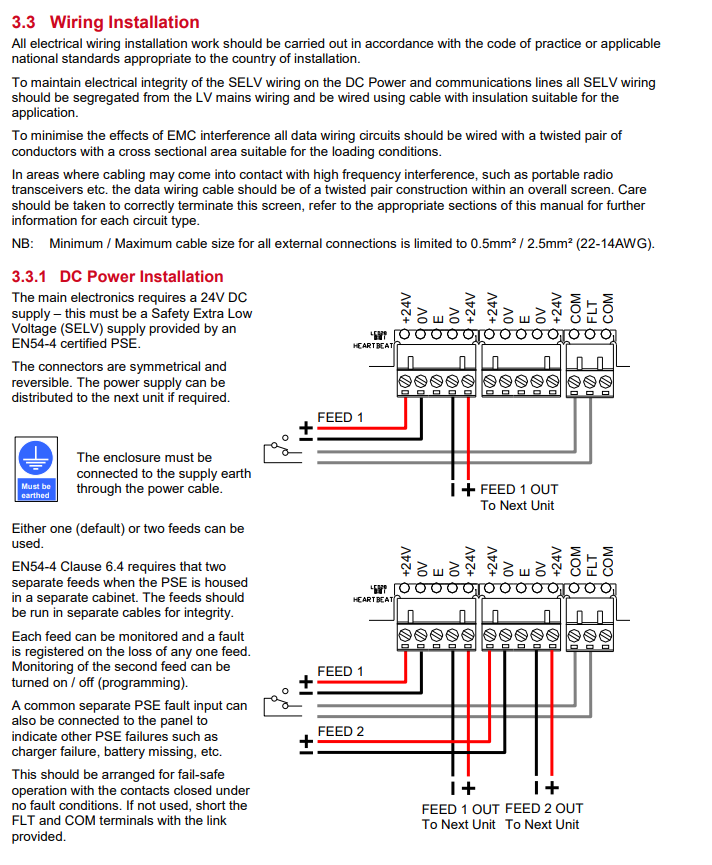

Im Folgenden wird gezeigt, wo die Stromversorgung des Signalwiederholers anzuschließen ist, die über den Hilfsausgang der 24-V-Zentrale selbst erfolgen kann
Alle diese Informationen sind in der Bedienungsanleitung des Geräts zu finden, die unten heruntergeladen werden kann.
