Anschlussplan (Ajax MultiTransmitter)
Der MultiTransmitter akzeptiert nur Zonen in:
-NC oder NO (Normalerweise geschlossen oder offen).
-NC RFL oder NO RFL (Normalerweise geschlossen oder offen, aber mit Leitungsendwiderstand).
-Es ist nicht möglich, Verbindungen mit 2RFL (Double End of Line Resistor) herzustellen

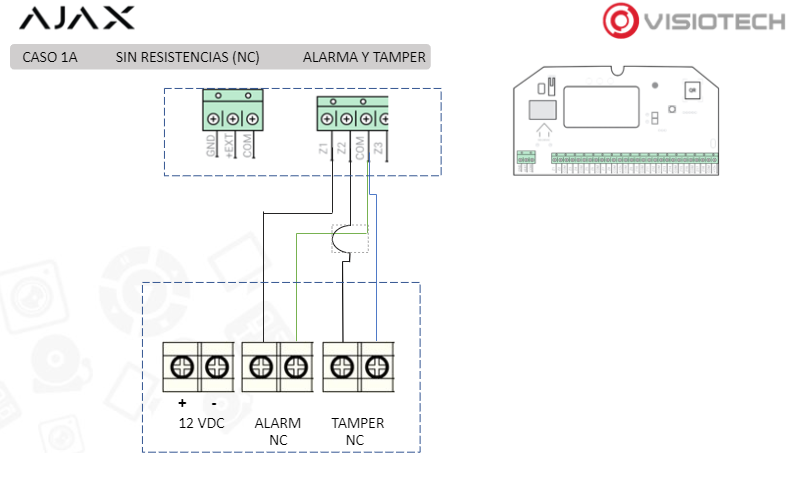

1. Alarm- und Sabotageanschluss an NC

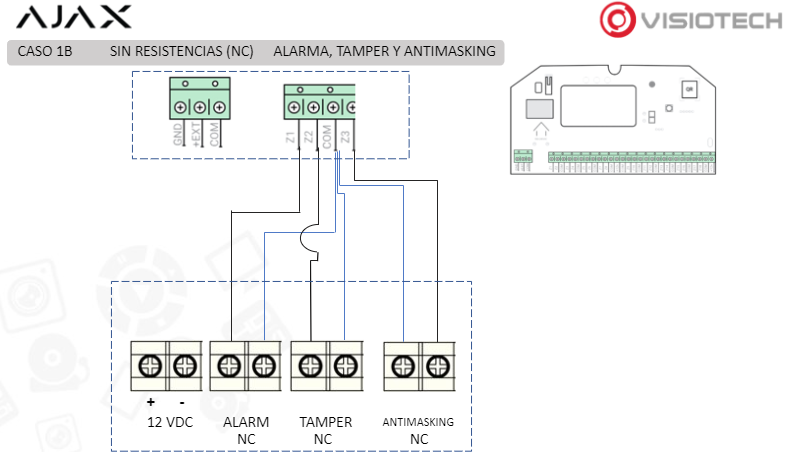

2º Anschluss von Alarm, Sabotage und Anti-Masking in NC.
3ºC Anschluss von Alarm mit RFL und Sabotage in NC.
WICHTIG!

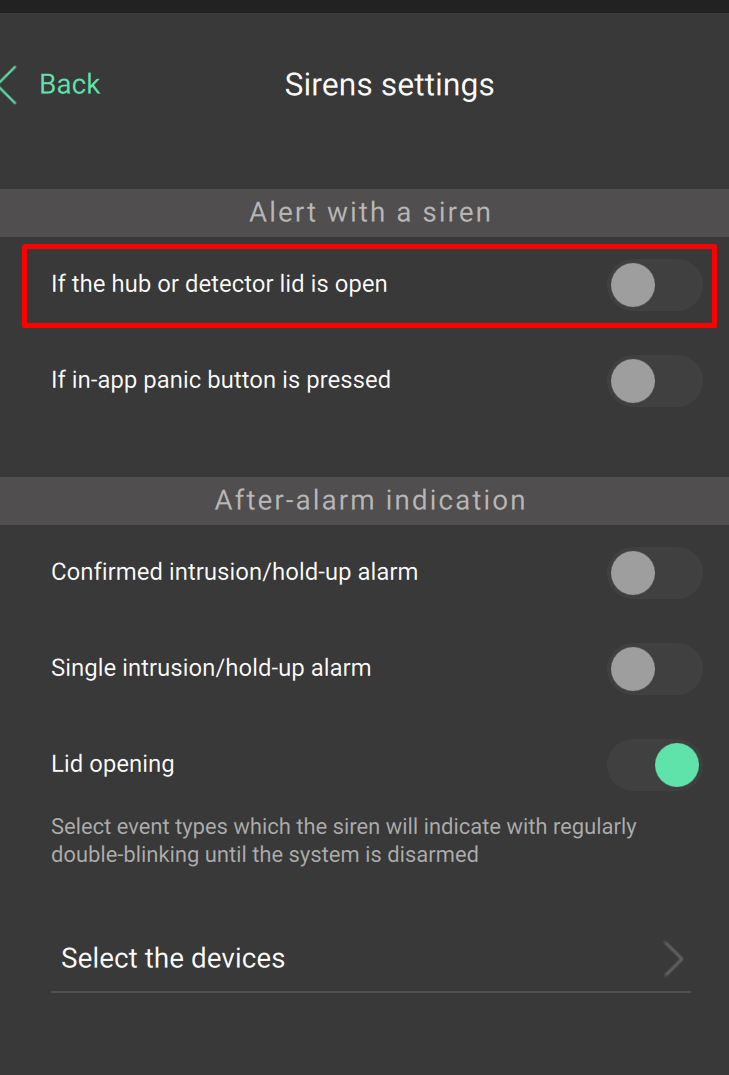

In der Standardeinstellung ertönt der Tamper nicht. Konfigurieren Sie in:
Hub --> Dienst --> Dienst --> Sirenen-Konfiguration --> Wenn sich der Deckel öffnet
