Konfiguration eines zweiten Bildschirms
Bevor ein zweiter Bildschirm in das System integriert wird, muss überprüft werden, ob der Hauptbildschirm korrekt installiert ist und einwandfrei funktioniert.
Nach Bestätigung der einwandfreien Funktion wird mit der Konfiguration des zweiten Bildschirms fortgefahren.

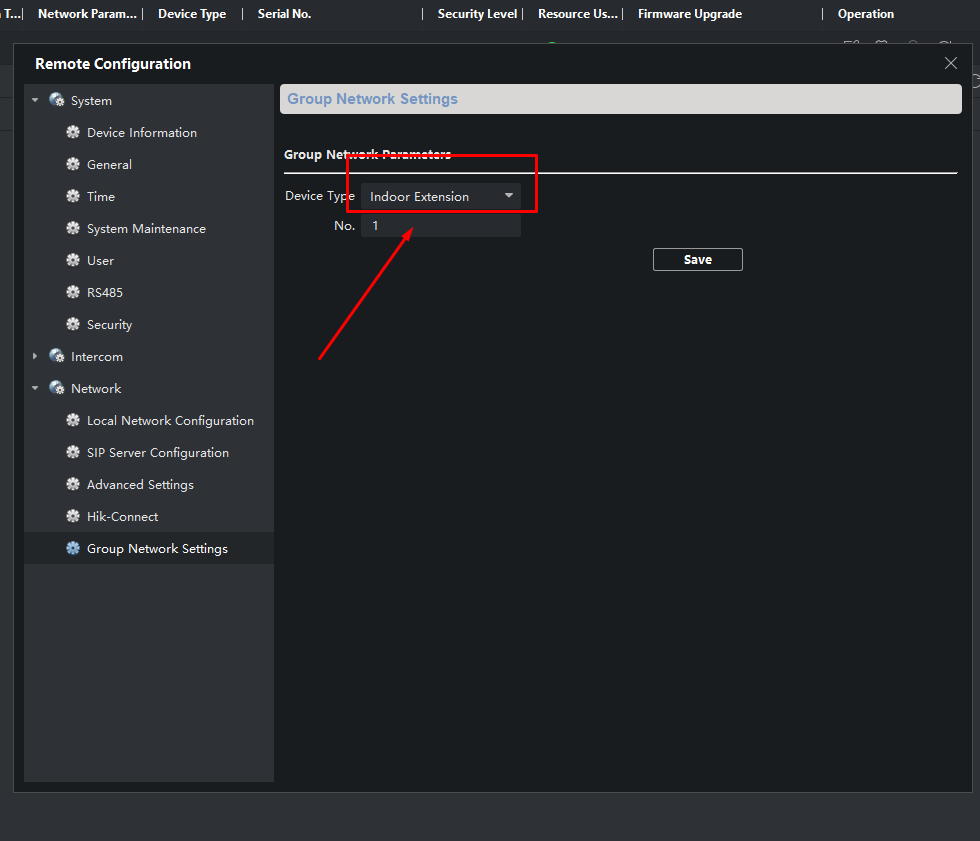

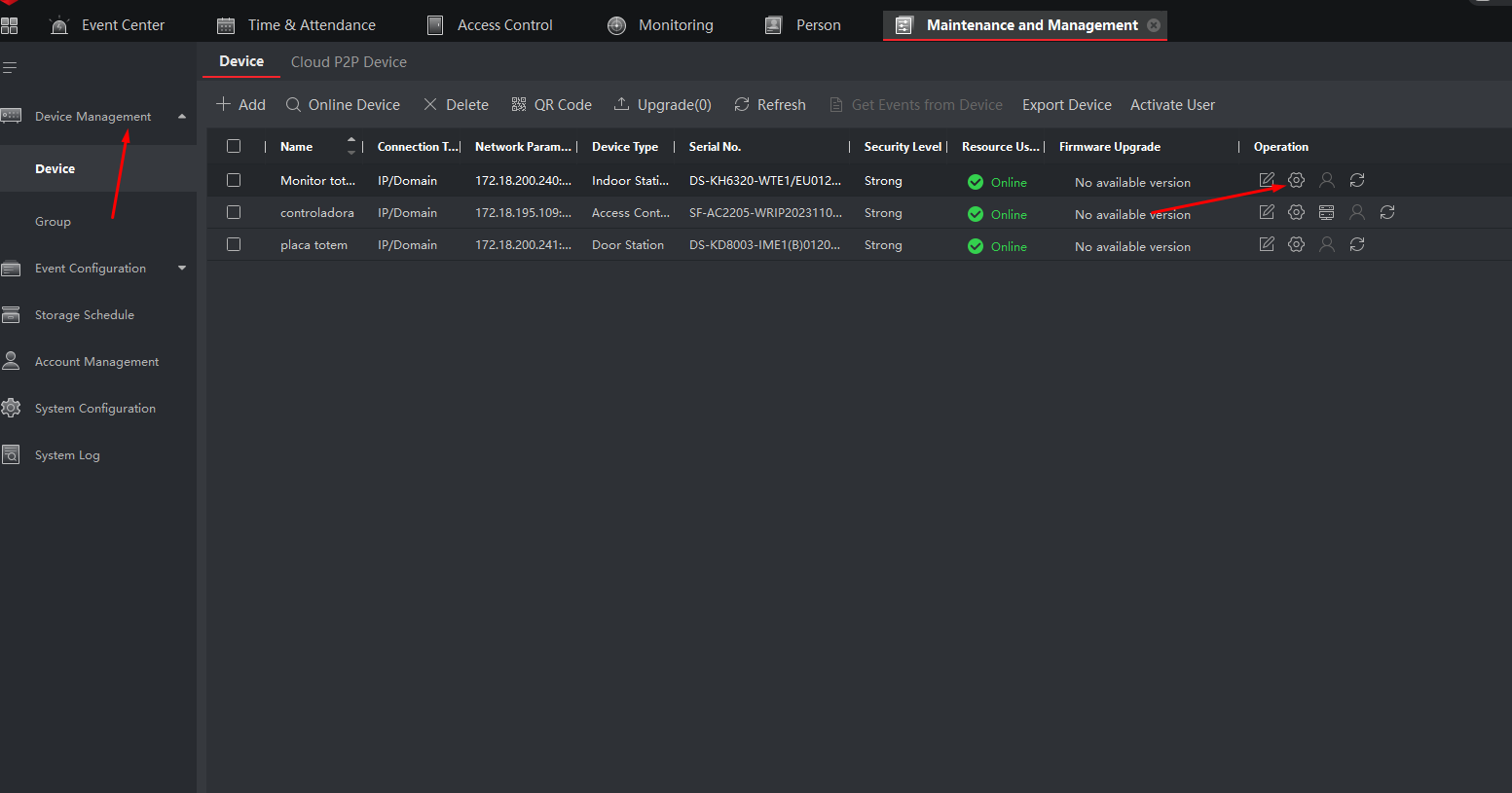

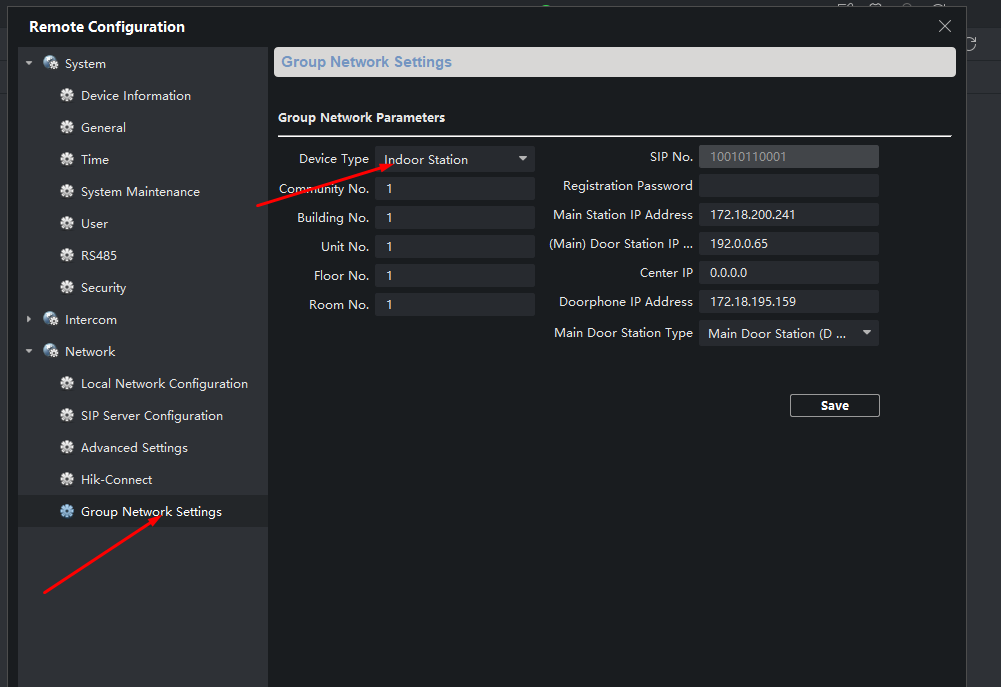

Dazu wird über die Software iVMS auf die Fernkonfiguration zugegriffen. Im Abschnitt NETWORK → GROUP NETWORK CONFIGURATION muss der Gerätetyp geändert werden, indem die Option Indoor Station auf Indoor Extension umgestellt wird.
Neben der Auswahl der Option Indoor Extension muss die Nummer 1 als Gerätekennung für den ersten zusätzlichen Bildschirm zugewiesen werden. Bei der Installation weiterer Bildschirme müssen die Kennungen 2, 3, 4 usw. fortlaufend vergeben werden.

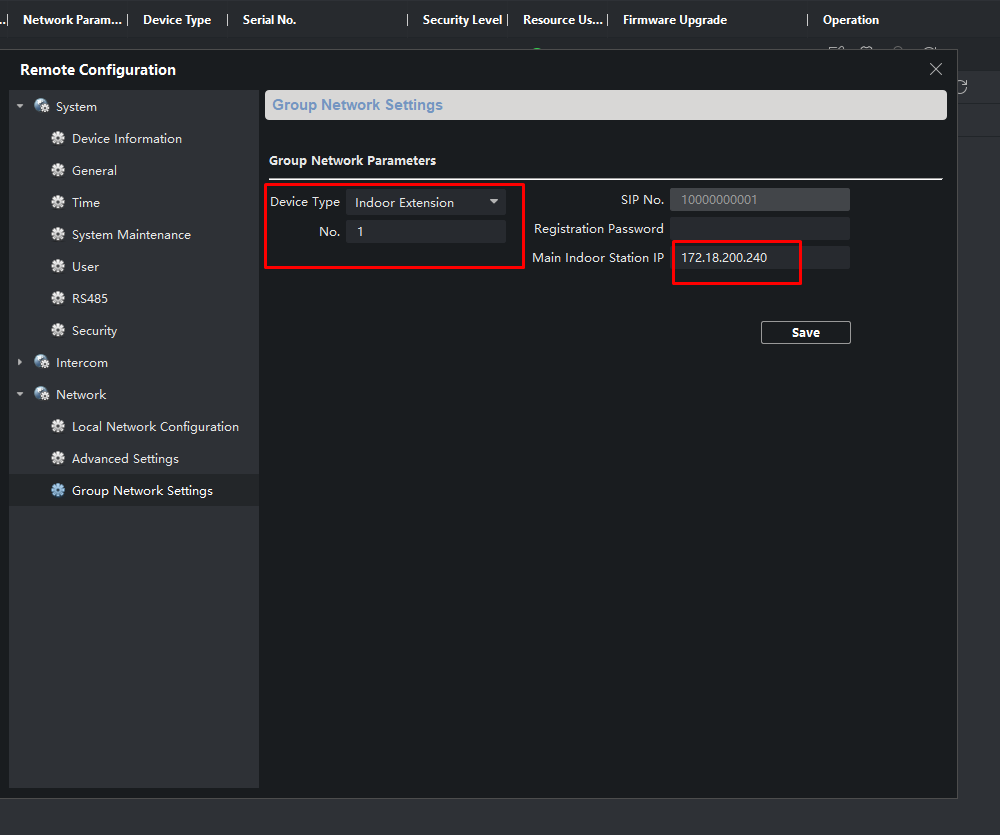

Im Anschluss ist erneut auf die Fernkonfiguration zuzugreifen. Im Abschnitt NETWORK → GROUP NETWORK CONFIGURATION muss die IP-Adresse des Hauptbildschirms als IP-Adresse der neuen Erweiterung eingetragen werden.
Im gezeigten Beispiel hat der Hauptbildschirm (Master) die IP-Adresse 172.18.200.240 zugewiesen bekommen. Diese gleiche IP-Adresse muss daher in der Konfiguration des neuen Bildschirms, der als Indoor Extension konfiguriert ist, eingetragen werden.
Nach Eingabe der entsprechenden IP-Adresse muss die Schaltfläche SAVE gedrückt werden, um die Konfiguration zu speichern. Ein Neustart des Geräts ist nicht erforderlich, damit die Änderungen wirksam werden.
Nach Abschluss der Konfiguration werden Anrufe, die an das System gerichtet sind, gleichzeitig auf beiden Bildschirmen empfangen.
Es ist zu beachten, dass der zweite Bildschirm nach der Konfiguration als Indoor Extension seine eigenständigen Bedienfunktionen verliert, einschließlich der P2P-Verbindung und anderer eigener Einstellungen. Ab diesem Zeitpunkt arbeitet das Gerät ausschließlich als Erweiterung des Hauptbildschirms.
====================================================================
Konfiguration über den Einrichtungsassistenten
Alternativ kann die Konfiguration des zusätzlichen Bildschirms direkt am Gerät über den Einrichtungsassistenten vorgenommen werden.

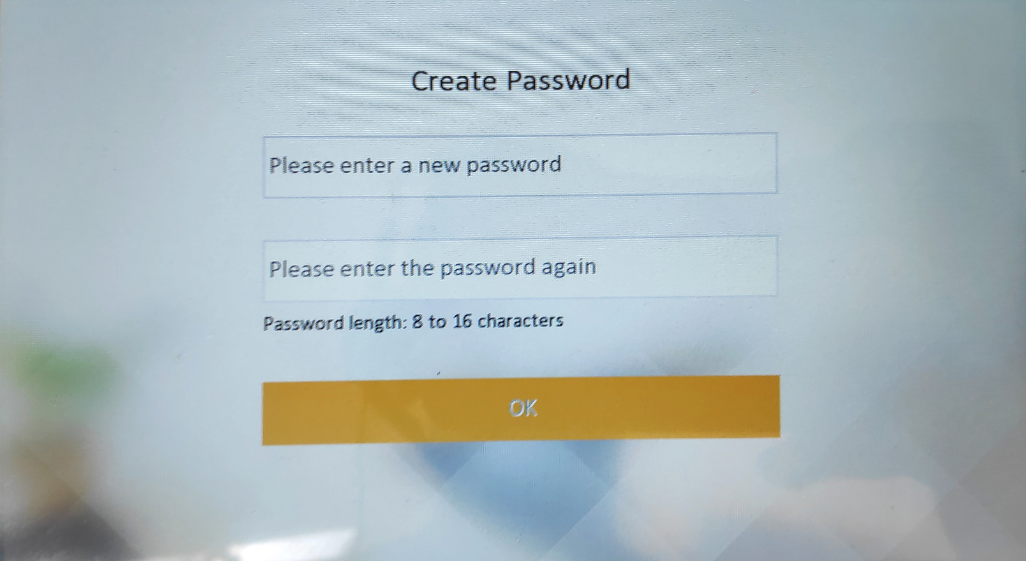

Der erste Schritt des Assistenten besteht darin, das Zugangspasswort für das Gerät festzulegen.

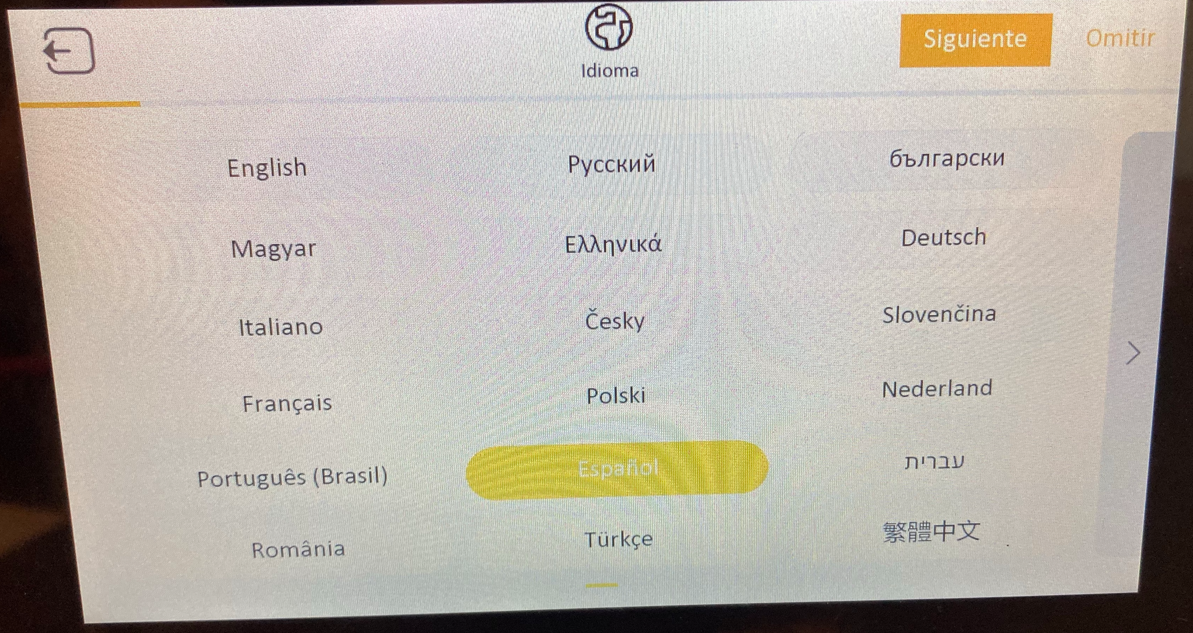

Im nächsten Schritt ist die Systemsprache auszuwählen.

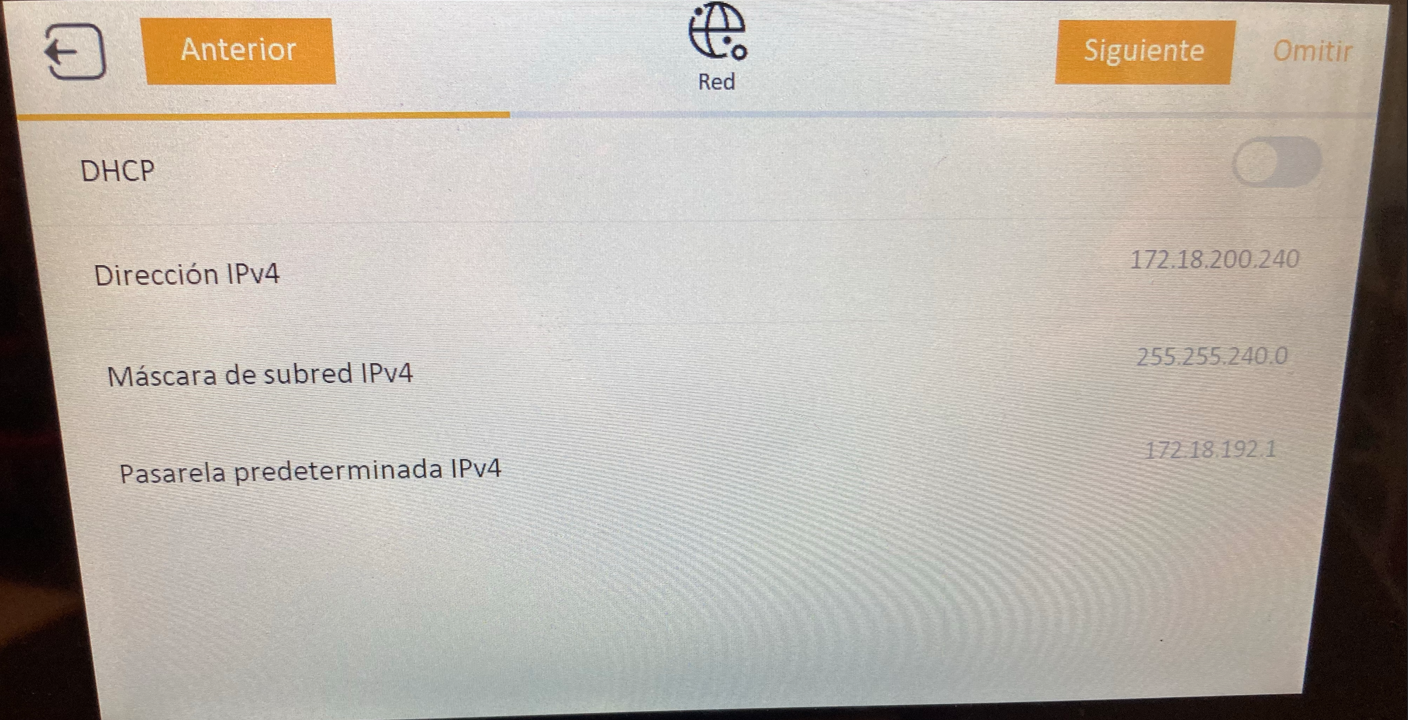

Danach muss dem Bildschirm eine IP-Adresse zugewiesen werden, die dem Adressbereich des lokalen Netzwerks entspricht.

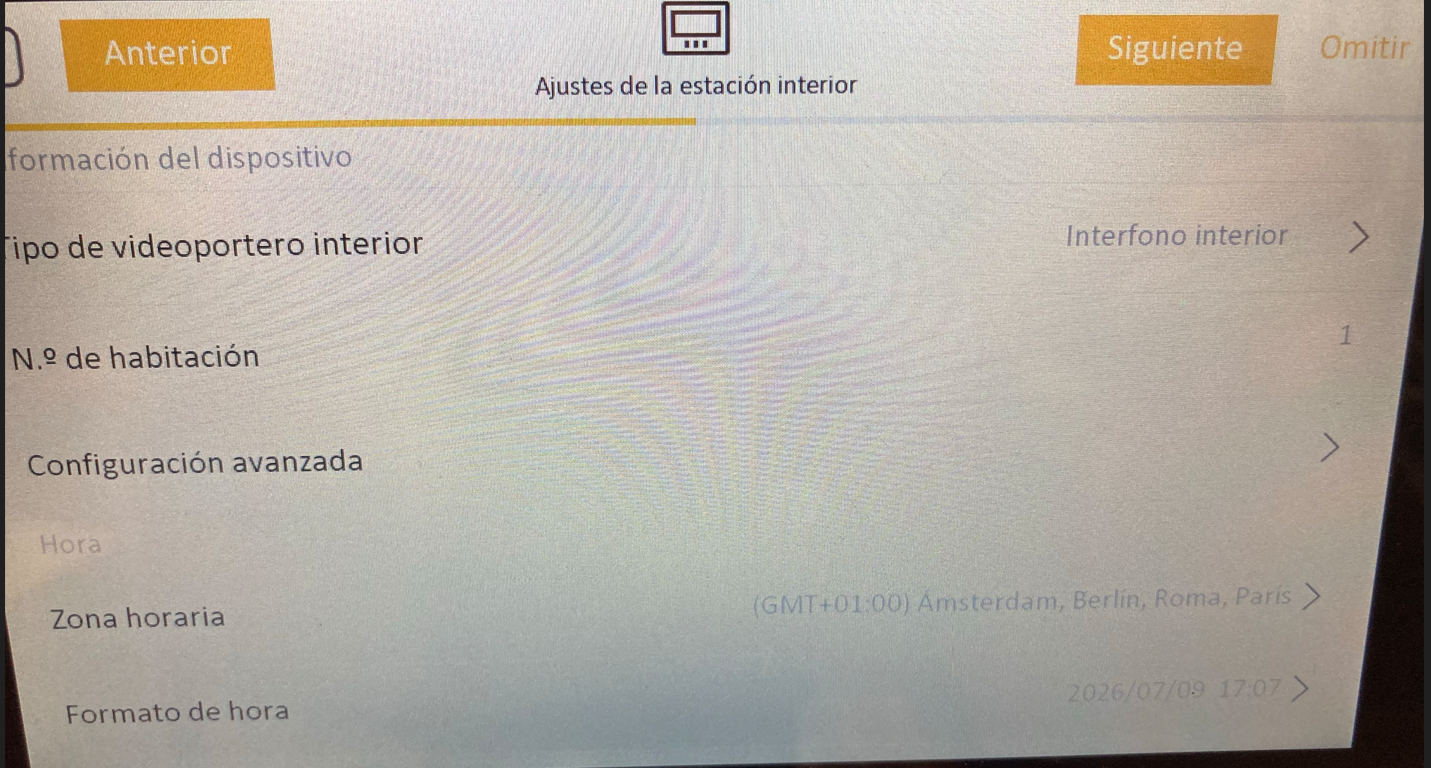

An dieser Stelle ist die Option für einen Slave-Bildschirm auszuwählen.

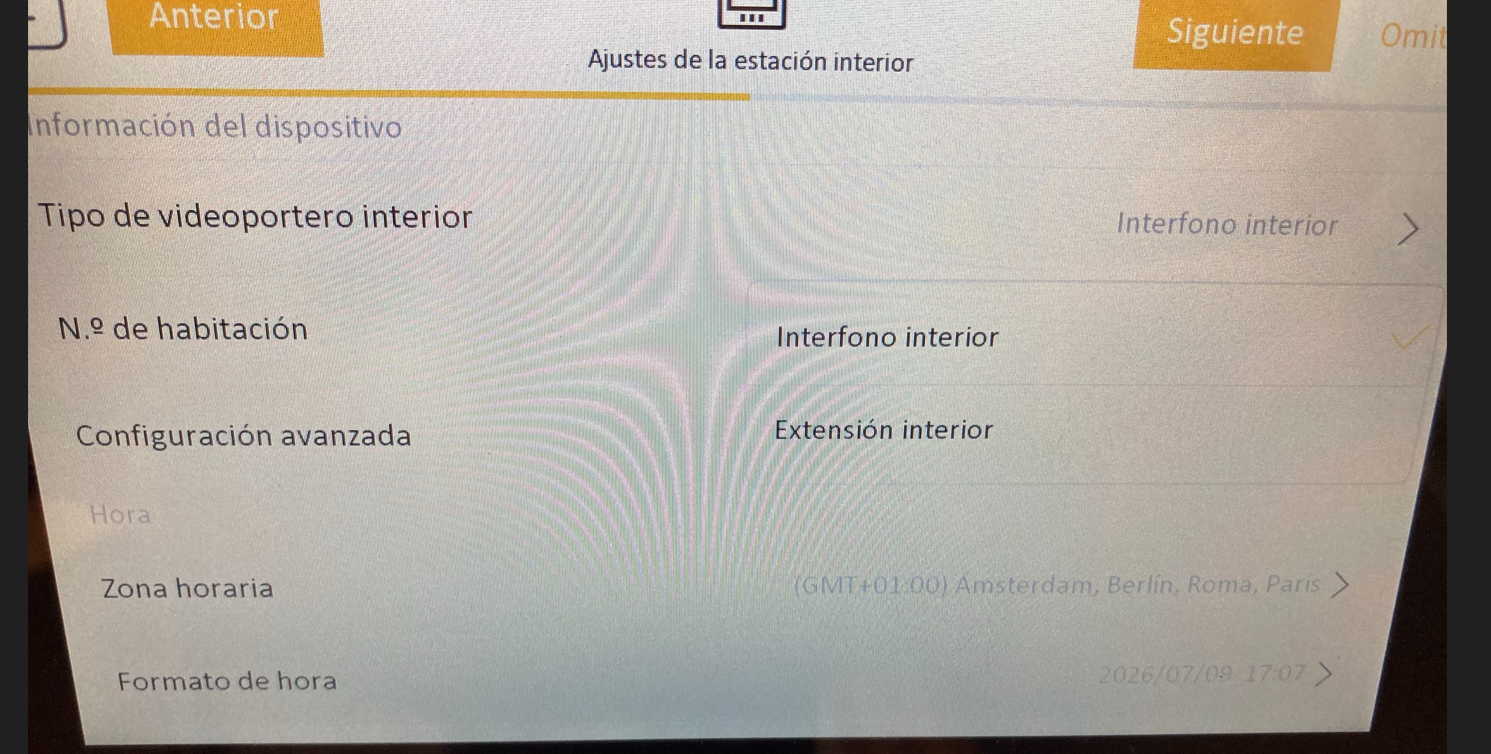

Die Standardkonfiguration Intercom Indoor muss geändert werden, indem die Option Indoor Extension ausgewählt wird, um das Gerät als zusätzlichen Bildschirm im System einzurichten.
Im nächsten Schritt ist der Hauptbildschirm des Systems auszuwählen. Nach der Auswahl wird der Einrichtungsassistent abgeschlossen.
Nach Abschluss des Vorgangs ist die korrekte Funktion des Bildschirms und die Kommunikation mit dem System zu überprüfen.
