In diesem Tutorial haben wir die folgenden Geräte verwendet:
DS-KM9503: Firmware V1.2.30 build 241014
3 x DS-KD8003-IME1(B): Firmware V2.2.78 build 241012
3 x DS-KH6320Y-WTE2: Firmware V2.2.96 build 241111
Zum einen soll die Vielseitigkeit des Produkts durch die Verwendung von 2-Draht-Indoor-Monitoren mit IP-Outdoor-Boards demonstriert werden.
Zum anderen wird in dieser Simulation die folgende Topologie dargestellt:
Eine Platte wird in der Lage sein, alle Monitore (außerhalb des Veranstaltungsortes) anzurufen, und es wird zwei Gebäude geben, von denen jedes über eine Karte verfügen wird.
SCHRITT 1
- Es ist notwendig, ein Registrierungspasswort zu konfigurieren

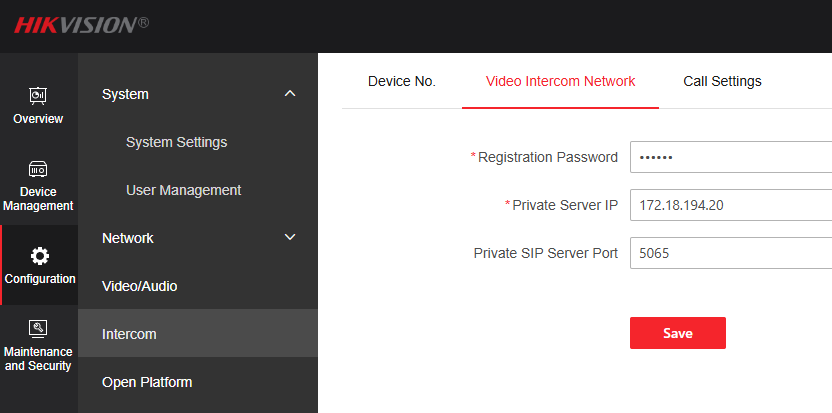

- Die IP unserer MASTER STATION ist 172.18.194.20. Daher müssen wir diese IP in den Abschnitt PRIVATE SERVER IP eintragen.
- Der Standardport ist 5065, wir belassen ihn so wie er ist.
SCHRITT 2
- Greifen Sie auf die Platte außerhalb des Gehäuses zu.

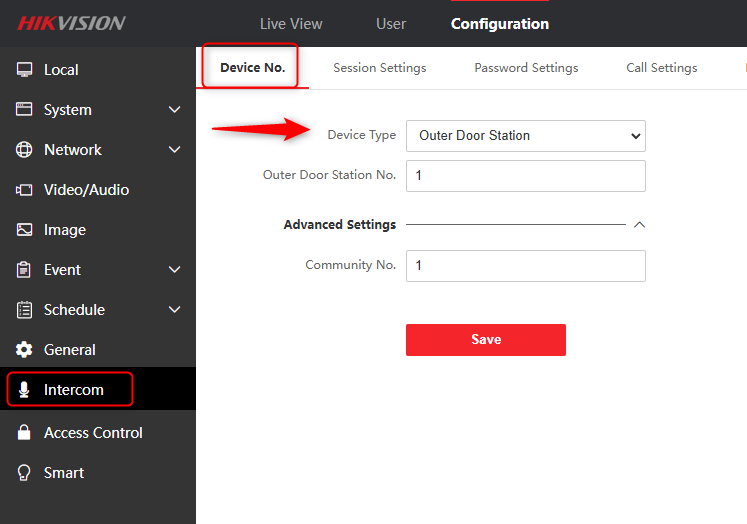

- Unter DEVICE TYPE muss "Outer Door Station" eingestellt werden.
SCHRITT 3
- In "Session Settings" müssen Sie das Registrierungspasswort festlegen, das in der Master Station konfiguriert wurde.

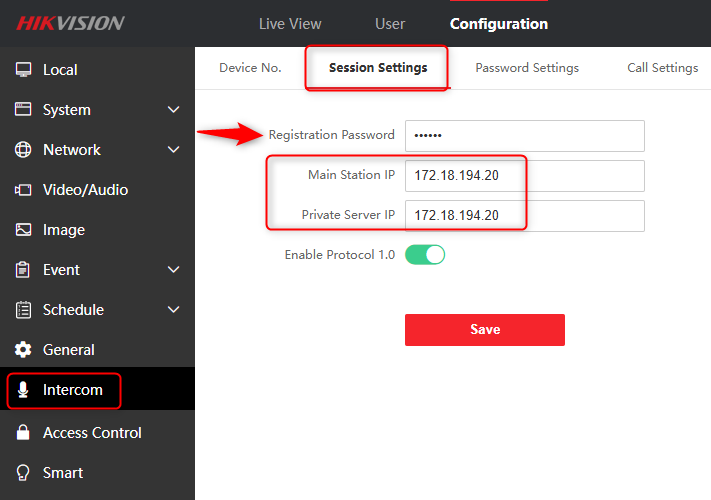

- Definieren Sie die IP der MASTER STATION in den Feldern MAINS STATION IP und PRIVATE SERVER IP wie in der Abbildung unten dargestellt.
SCHRITT 4
- Wenn die Haupttaste des KD8003 verwendet werden soll, um die Master Station anzurufen, definieren Sie eine Aufgabe und ändern Sie einen der 4 Kalender, die für die Anpassung zur Verfügung stehen:

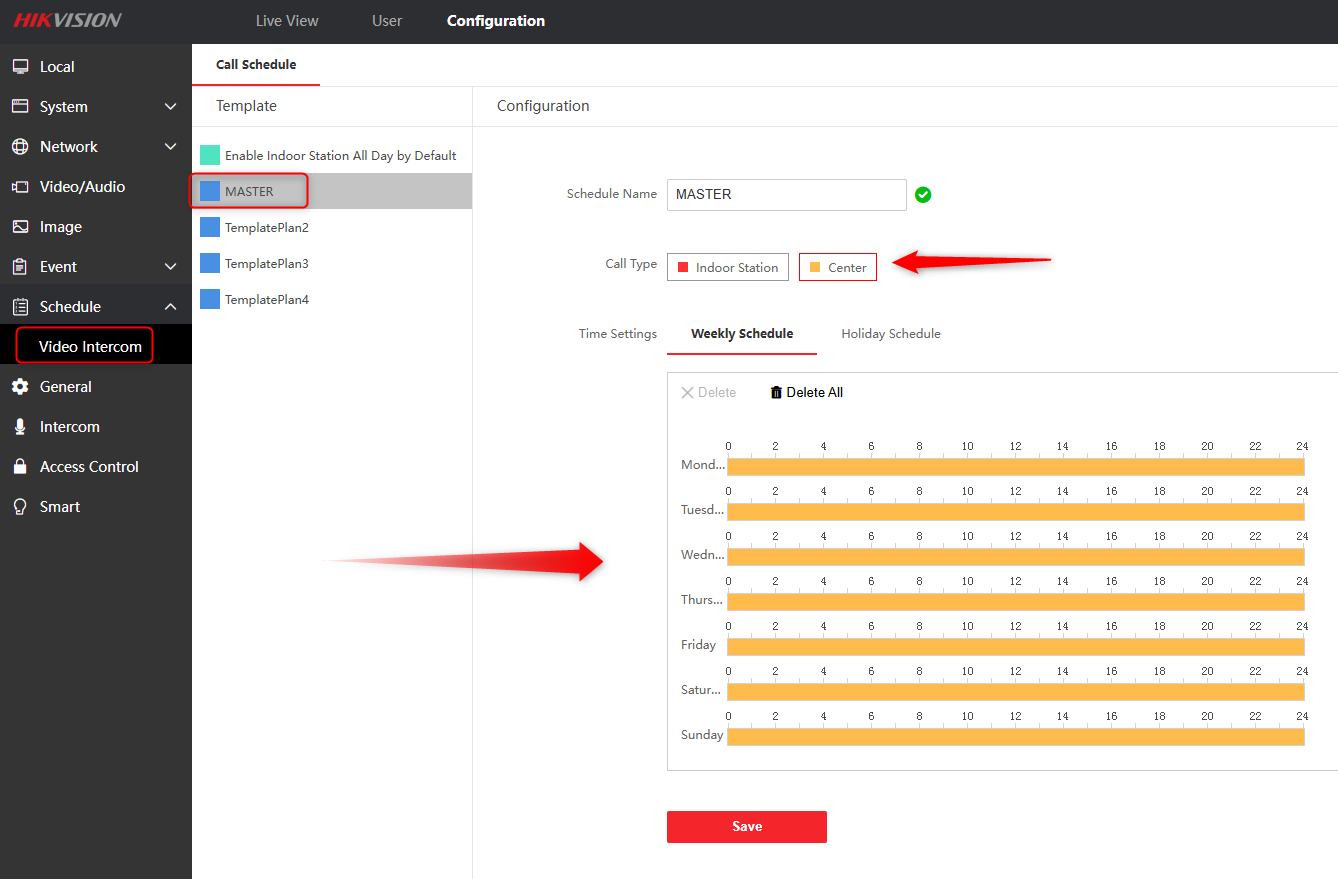

- Wählen Sie die Option CENTER und "malen" Sie den Kalender zur festgelegten Zeit für die Taste, um die Master Station anzurufen.
SCHRITT 5

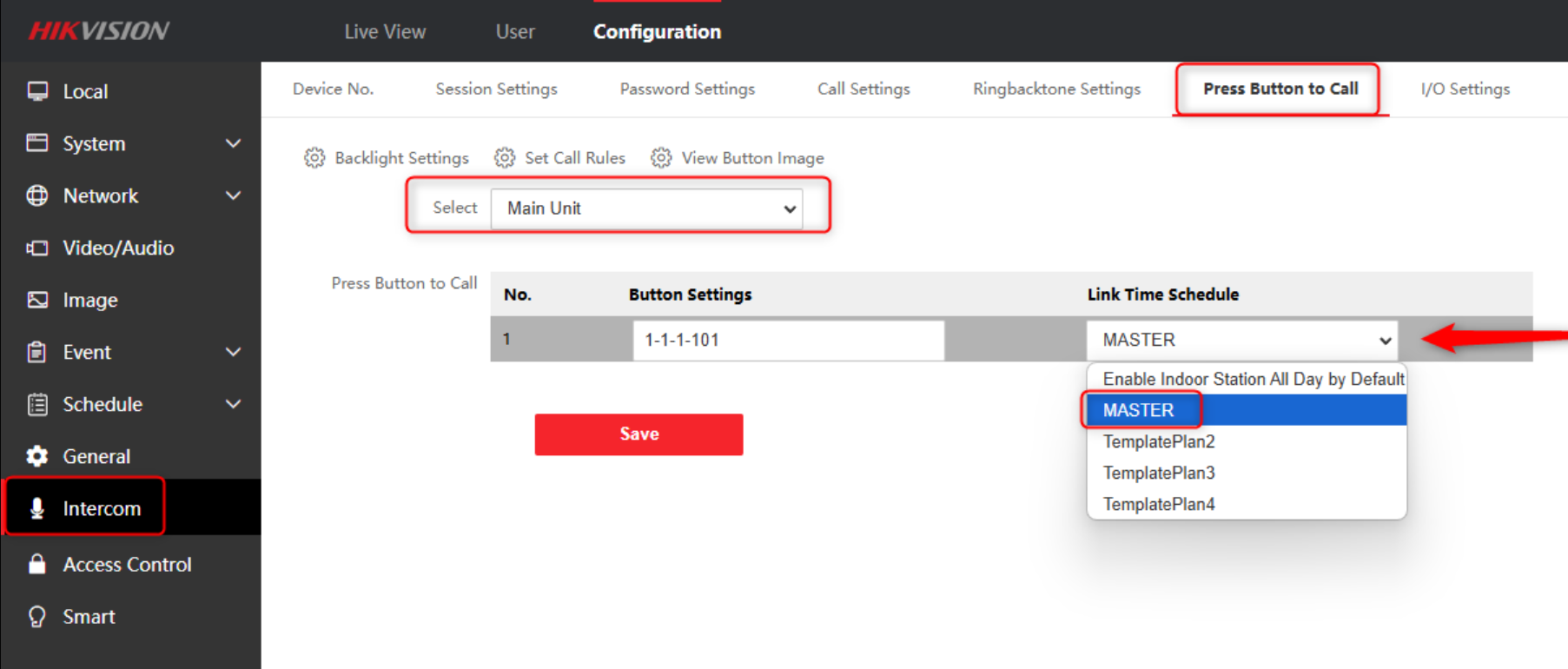

- Wählen Sie in der Option PRESS BUTTON TO CALL die Option "Main Unit" und dann in der Aufgabenanzeige die zuvor erstellte Aufgabe.
- Wenn diese Option konfiguriert ist, wird bei jedem Drücken der Ruftaste des KD8003 der Anruf direkt an die Master Station gesendet.
NÄCHSTE KONFIGURATION
Der nächste Schritt besteht in der Konfiguration des Panels, das sich in der Tür von Gebäude 1 befindet. Wir greifen mit dem Webbrowser auf seine IP zu.
Die Konfiguration kann wie im folgenden Bild gezeigt belassen werden:
In den Session Settings müssen Sie auch das Registrierungspasswort der Master Station und die IP eingeben.
Wir könnten auch den Schritt der Ruftaste wiederholen, um die Master Station anzurufen (SCHRITT 4).
Dieser Vorgang muss für das Panel an der Tür von Gebäude 2 wiederholt werden.

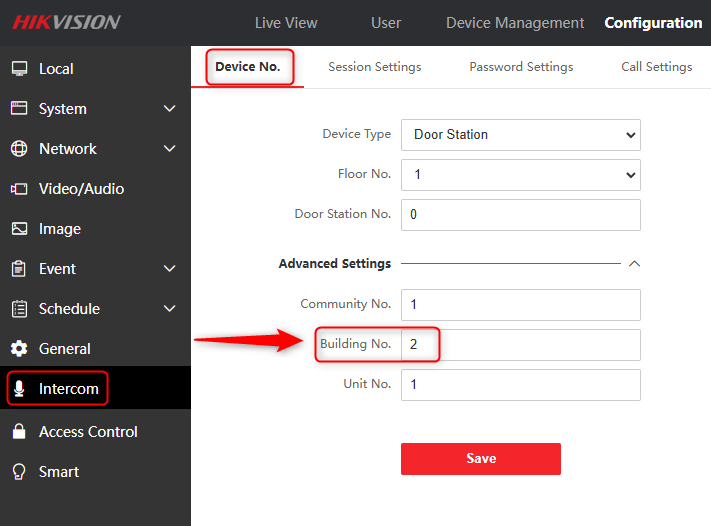

Wir müssen nur die Bildingnummer ändern, so dass sie sich von 1 unterscheidet.
Die Monitore müssen einer nach dem anderen konfiguriert werden:
Main Station IP Address: IP der Masterstation
(Main) Door Station IP Address: IP der Tafel am Eingang jedes Gebäudes.
Center IP: IP der Masterstation
Monitore Gebäude 1:
Monitore Gebäude 2:

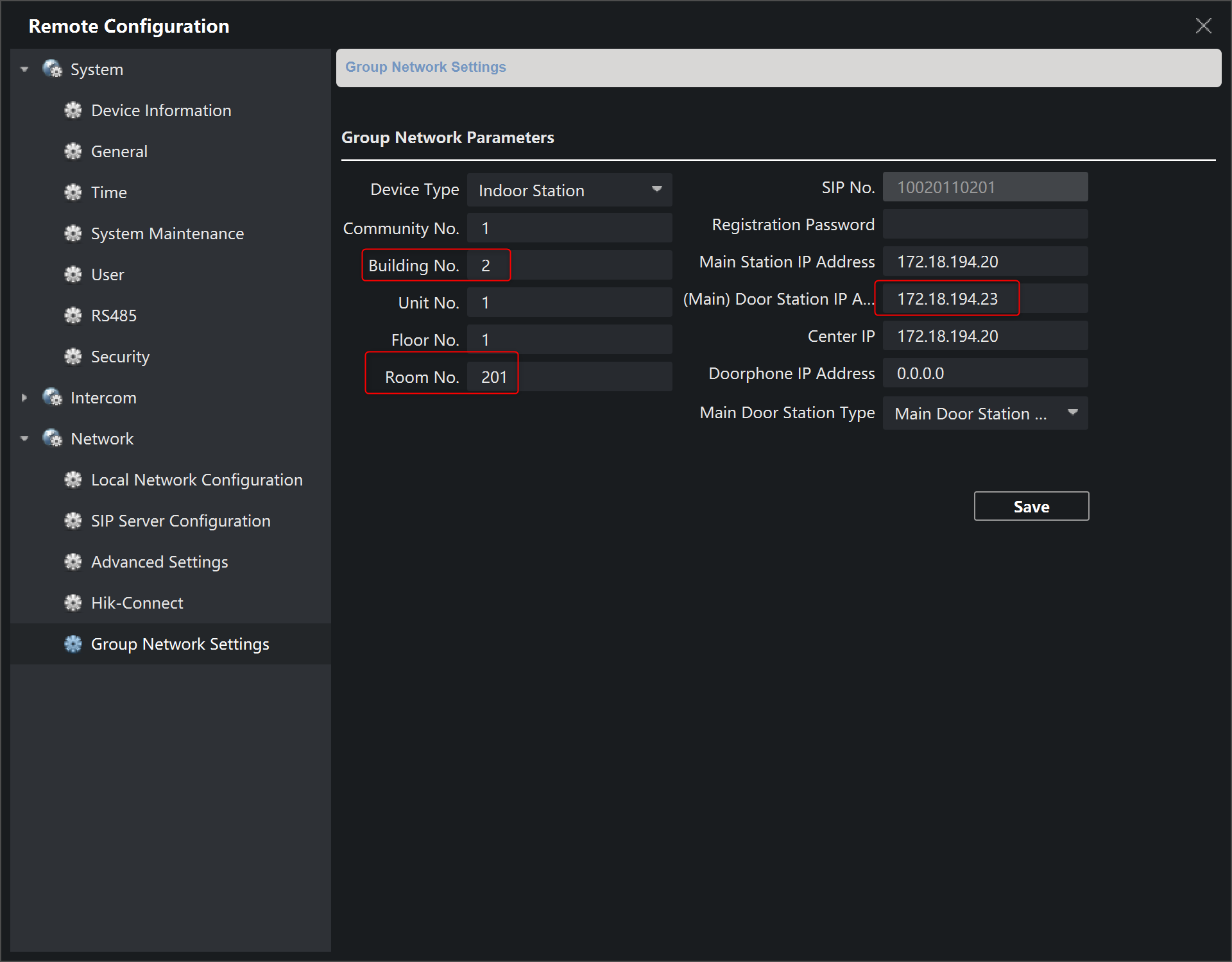

Überprüfen Sie, ob jeder Monitor in Gebäude 2 die Bildingnummer hat, die der Tafel Gebäude 2 entspricht. Die Roomnummer muss ebenfalls korrekt konfiguriert sein.
Sie müssen auch die Daten der Master Station und die IP überprüfen, die der Tafel Gebäude 2 entspricht. Sie können überprüfen, dass in unserem Fall die IP 172.18.194.23 ist

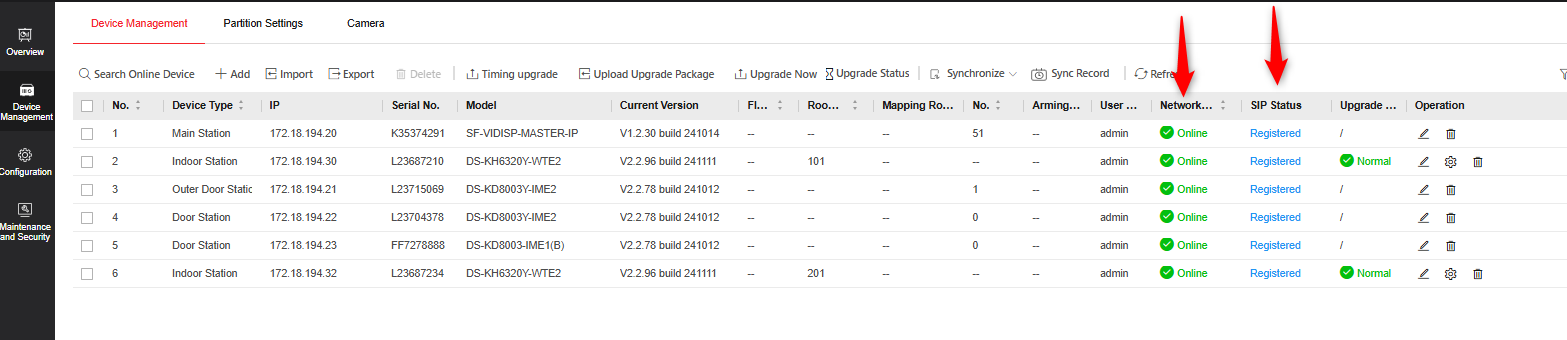

Sobald diese Schritte abgeschlossen sind, wird empfohlen, alle Einheiten in der MASTER STATION zu überprüfen, um sicherzustellen, dass sie online und korrekt angeschlossen sind
ABSCHLUSSPRÜFUNG

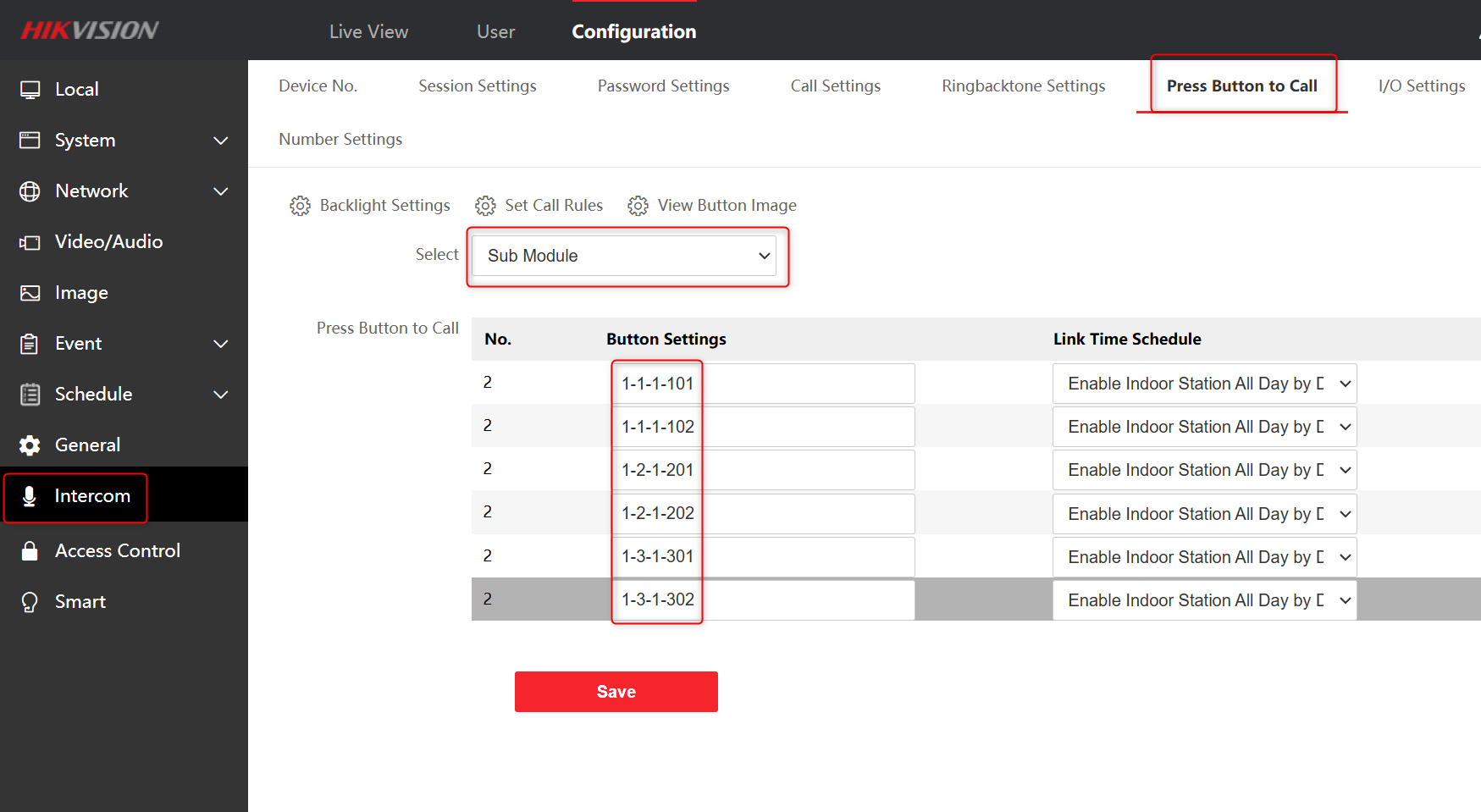

Da wir die Monitore nach einem Muster konfiguriert haben, bei dem jeder Monitor eine dreistellige Stationsnummer hat (101, 102, 103 ... 201, 202, 203 ... usw.), müssen wir auf die Außenplatte für alle Geräte zugreifen, und das Rufmodul muss gemäß der nachstehenden Abbildung konfiguriert werden.
Die Nummer muss wie folgt konfiguriert werden:

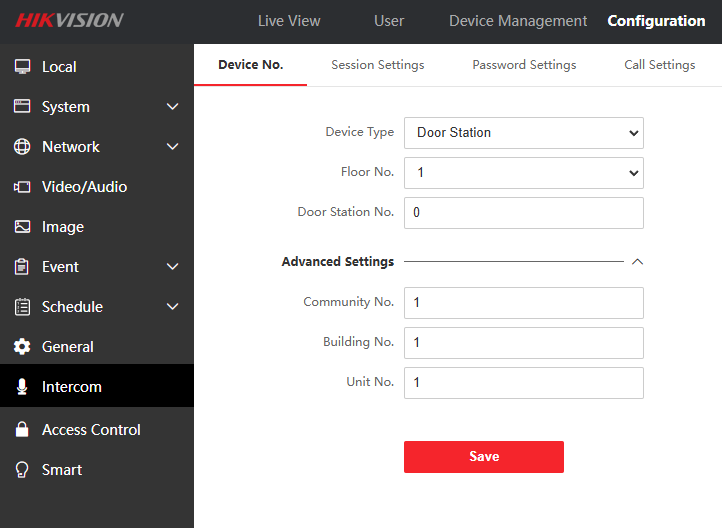

Community No.: 1
Building No.: 1, 2 oder 3
Unit No.: 1
Room No.: xxx
