Inbetriebnahme des Wechselrichters TBB Rio SUN II + Dyness DL5.0C-Batterie

Avatar
Visiotech Academy
  • Aktualisiert
Folgen

Beschreibung: TBB Rio SUN II TBB Wechselrichter + DYNESS DL5.0C Batterie Startprotokoll


EINFÜHRUNG

Gültige Wechselrichter: TBB Rio SUN II Serie

Gültige Batterie:

  • Dyness DY-DLC-5120

Zusätzliche Geräte:

  • TBB-E4-MONITOR
  • Intelligentes Messgerät TBB-SDM-230
  • TBB-ETHERLINKER


SCHRITT 1: ELEKTRISCHE VERBINDUNG ZWISCHEN WECHSELRICHTER UND BATTERIEN

Es wird dringend empfohlen, das Benutzerhandbuch des TBB-Wechselrichters und der DYNESS-Batterie zu lesen und die Installation genau nach den Vorgaben des Herstellers vorzunehmen.

Schließen Sie die Gleichstromkabel des Wechselrichters an die Batterie an (Kabel in der Batterie enthalten). Achten Sie unbedingt auf die richtige Polarität, bevor Sie sie an den Wechselrichter anschließen.

Das Pluskabel (rot) wird an den Anschluss BAT + des Wechselrichters (unten links am Wechselrichter) angeschlossen, während das negative Kabel(schwarz) an den Anschluss BAT - des Wechselrichters (unten links am Wechselrichter) angeschlossen wird.

Außerdem muss eine korrekt dimensionierte Sicherung zwischen Wechselrichter und Batterie installiert werden.

SCHRITT 2: ANSCHLUSS DES KOMMUNIKATIONSKABELS ZWISCHEN WECHSELRICHTER UND BATTERIE

Dieses Kommunikationskabel ist ein RJ45-Kabel, das mit der Batterie geliefert wird. Dieser Schritt ist wichtig, da der Wechselrichter sonst die Batterien nicht erkennt.

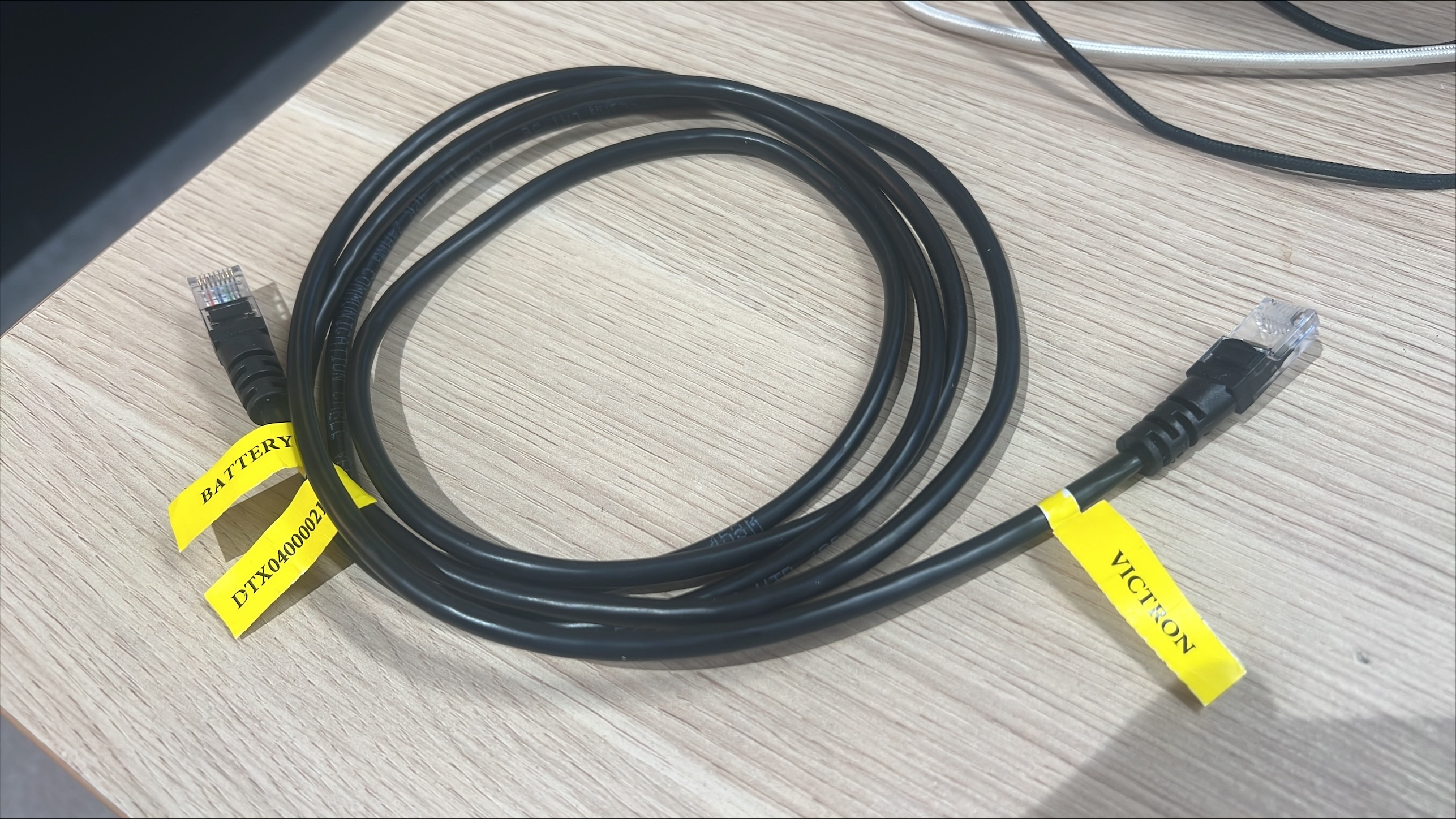

Die Batterien werden mit 3 Kabeln geliefert, je nach Typ und Marke des Wechselrichters. In diesem Fall müssen Sie das Kabel mit der Aufschrift "VICTRON" auf dem Etikett "INVERTER" wählen.

Für den Anschluss dieses Kabels gibt es 2 Möglichkeiten:

Direkte Verbindung zwischen Wechselrichter und Batterie:

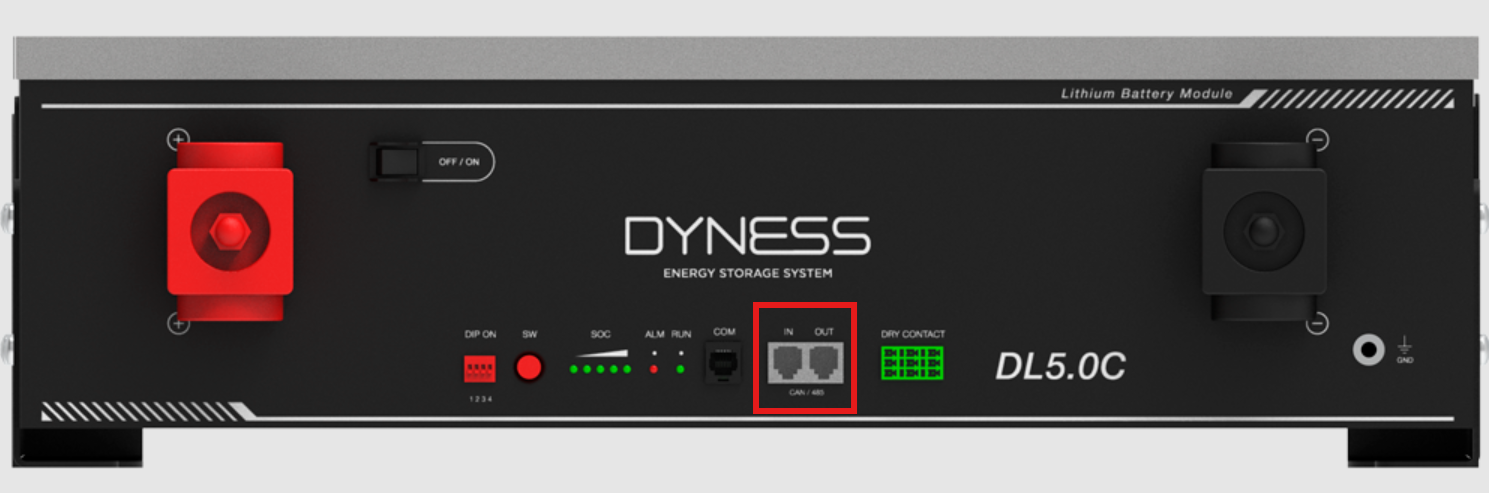

  • An der Batterie muss das Kommunikationskabel an den Anschluss CAN IN angeschlossen werden. Die anzuschließende Seite des Kabels ist die mit"BATTERY" gekennzeichnete Seite. Wenn mehrere Batterien parallel geschaltet sind, müssen sie, abgesehen von der Verbindung mit dem Wechselrichter, über ein RJ45-Kabel miteinander verbunden werden (dies ist ein kürzeres Kabel, das auch in den Batterien vorhanden ist). Die Verbindung wird zwischen dem CAN OUT einer Batterie und dem CAN IN der nächsten hergestellt.

  • Am Wechselrichter muss das Kommunikationskabel an den Anschluss ComSyncIn angeschlossen werden. Die anzuschließende Seite des Kabels ist die mit"INVERTER" gekennzeichnete Seite.

Anschluss über den TBB-E4-MONITOR: Hierbei handelt es sich um ein Zubehörteil, das obligatorisch und notwendig ist, wenn Sie überschüssige Solarstromproduktion in das Netz einspeisen wollen, im Falle von Wechselrichter-Parallelschaltung, Dreiphasenanschluss und AC-Kopplung (AC Coupling). Optional dient es auch als Display für die lokale Überwachung.

  • An der Batterie muss das Kommunikationskabel an den CAN IN-Anschluss angeschlossen werden. Die anzuschließende Seite des Kabels ist die mit"BATTERY" gekennzeichnete Seite. Wenn mehrere Batterien parallel installiert sind, müssen sie, abgesehen vom Anschluss an den Wechselrichter, über ein RJ45-Kabel (ebenfalls an den Batterien vorhanden) miteinander verbunden werden. Die Verbindung wird zwischen CAN OUT der einen Batterie und CAN IN der nächsten hergestellt.

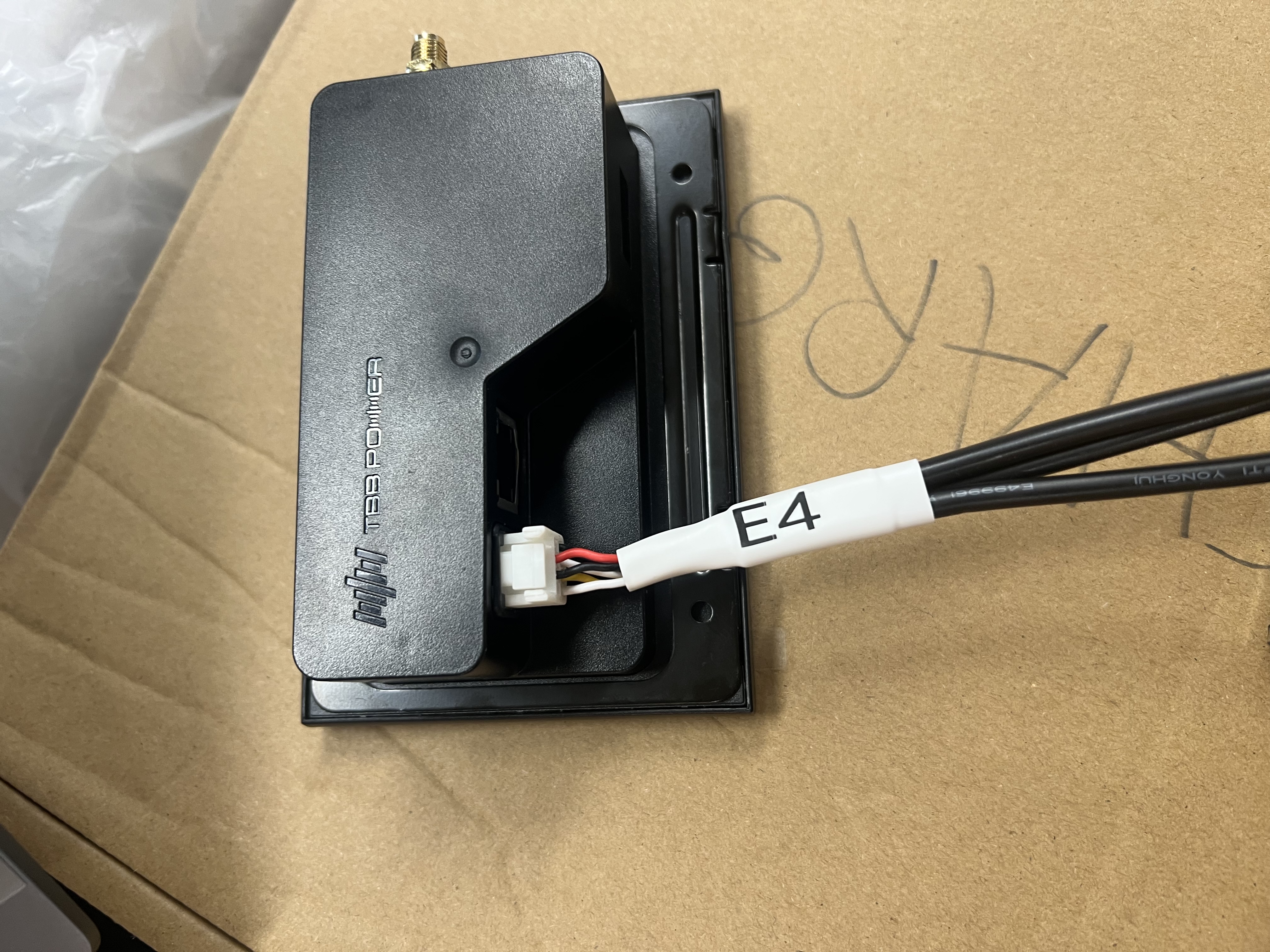

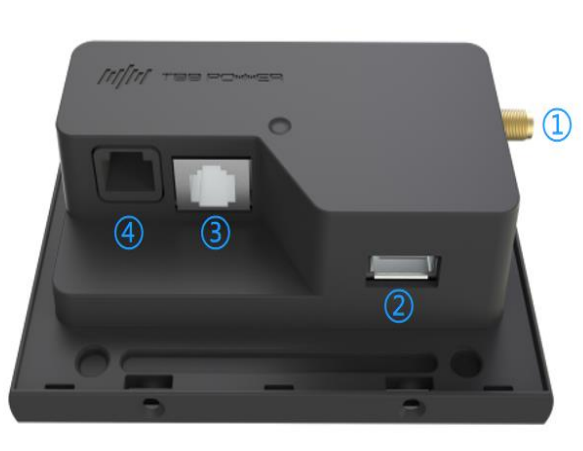

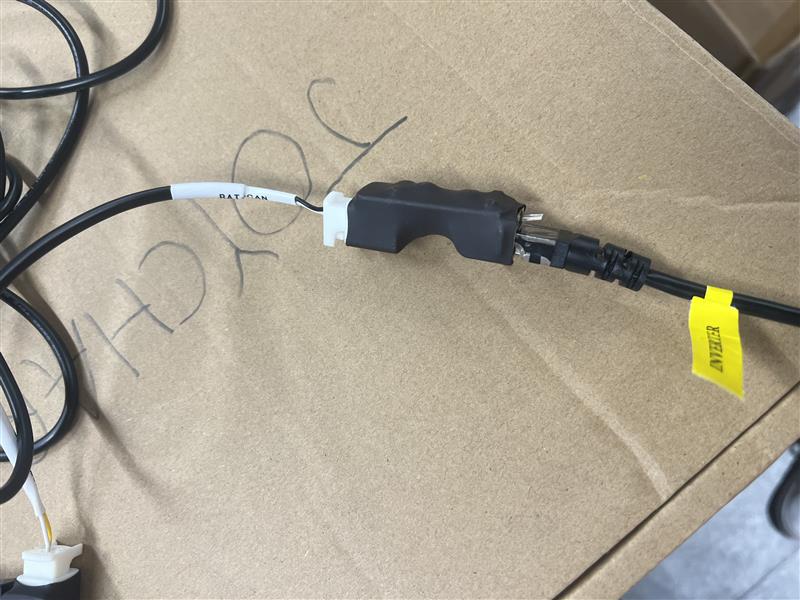

  • Beim TBB-E4-MONITOR muss das Kabel mit Hilfe eines Adapters, auf dem"E4" und"CAN-BAT" steht (im Lieferumfang des Monitors enthalten), an den Anschluss in der unteren linken Ecke(Port 4) angeschlossen werden. Die Seite des Kommunikationskabels, die an den Adapter(CAN-BAT) anzuschließen ist, ist mit"INVERTER" gekennzeichnet.

  • Außerdem muss der TBB-E4-MONITOR über ein weiteres RJ45-Kabel mit dem Wechselrichter verbunden werden. Dieses Kabel ist im Lieferumfang des Monitors enthalten. Die Verbindung wird vom RJ45-Anschluss des TBB-E4-MONITOR(Anschluss 3) zum ComMON-Anschluss des Wechselrichters selbst hergestellt.

SCHRITT 3: AUSLÖSUNG DER BATTERIEABSCHALTUNG

Auf der Vorderseite der Batterien befinden sich einige Vertiefungen, die je nach Wechselrichtermarke und Anzahl der Batterien auf unterschiedliche Weise angebracht werden müssen. In diesem Fall:

Eine einzelne Batterie:

DIP 1,2,4 in Stellung OFF. DIP 3 in Stellung ON.

Mehrere Batterien in Parallelschaltung:

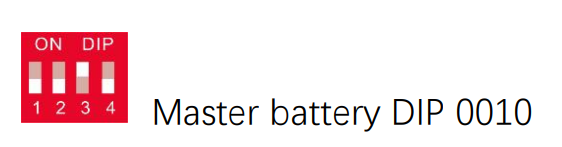

Hauptbatterie (direkt an den Wechselrichter angeschlossen): DIP 1,2,4 in Position OFF. DIP 3 in Stellung ON.

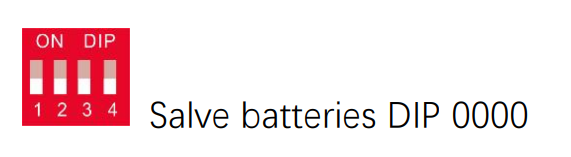

Slave-Batterien: DIP 1,2,3,4 in Position OFF.

SCHRITT 4: BATTERIEN UND WECHSELRICHTER EINSCHALTEN

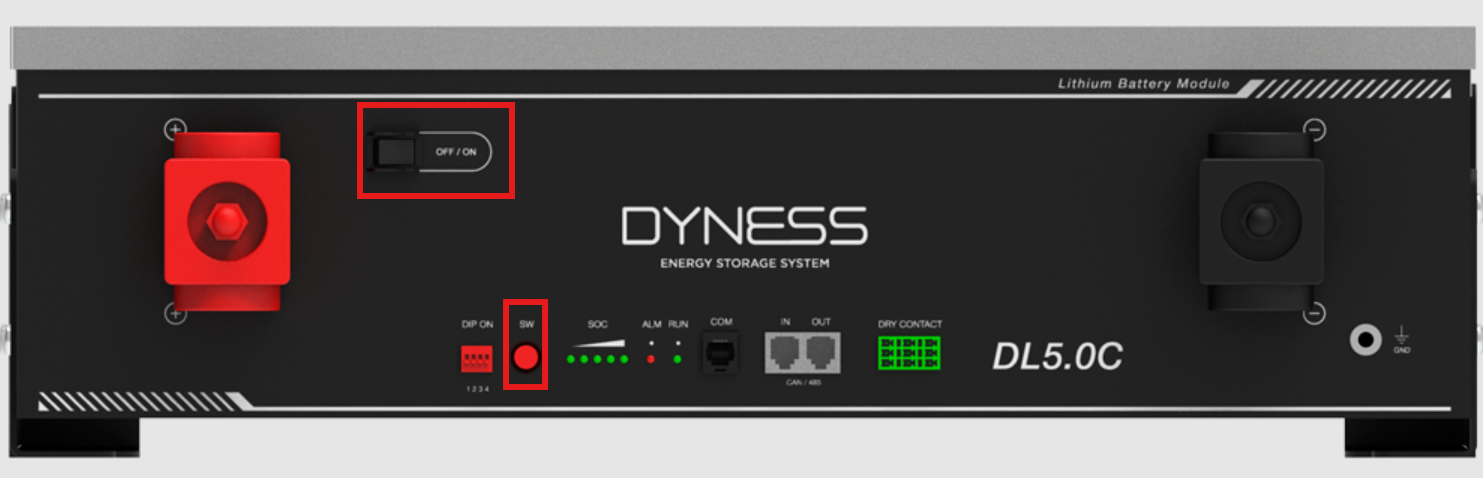

  • Schalten Sie zunächst die Batterien ein. Der ON/OFF-Schalter muss aktiviert sein (Position ON). Drücken Sie dann die SW-Taste der Batterie oder der Master-Batterie, wenn mehrere Batterien vorhanden sind, für 3 Sekunden. Die Slave-Batterien schalten sich nach ein paar Sekunden automatisch ein.

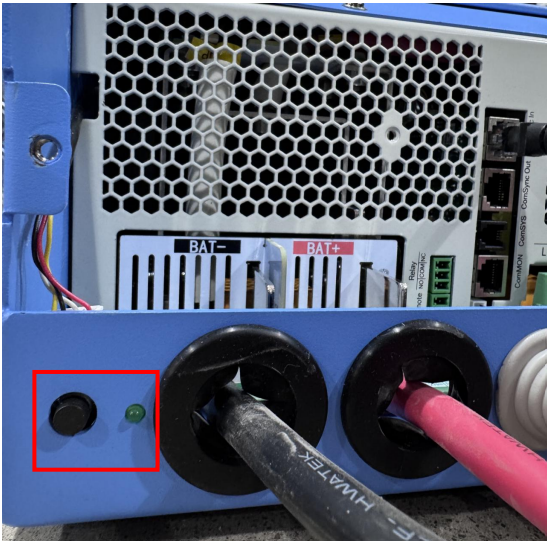

  • Anschließend schalten Sie den Wechselrichter ein, indem Sie die schwarze Taste unten links am Wechselrichter 3 Sekunden lang drücken.

SCHRITT 5: EINRICHTUNG DES WECHSELRICHTERS

Für den ordnungsgemäßen Betrieb des TBB + DYNESS ecosystem ist es erforderlich, eine Reihe von Einstellungen an den Wechselrichterparametern vorzunehmen. Diese Einstellung kann auf verschiedene Weise vorgenommen werden:

Über den LCD-Bildschirm des Wechselrichters selbst.

Standardmäßig zeigt der LCD-Bildschirm Informationen über die Batterie, das Netz, die Solarproduktion und den Strombedarf an.

Um auf die Konfiguration zuzugreifen, halten Sie die"ENTER"-Taste gedrückt. Mit den Tasten"UP" und"DOWN" können Sie durch das Konfigurationsmenü navigieren.

Um einen bestimmten Parameter zu ändern, drücken Sie die Taste"ENTER" und ändern Sie dessen Wert mit den Tasten"UP" und"DOWN". Bei einigen Parametern muss sich der Wechselrichter im Standby-Modus befinden, um sie ändern zu können; in diesem Fall wird das Symbol SETTING auf dem Bildschirm ausgeschaltet.

Um die Änderung zu bestätigen, müssen Sie erneut die Taste"ENTER" drücken. Wenn die Änderung erfolgreich war, leuchtet das Symbol"SUCCESSFUL" 1 Sekunde lang. Wenn die Änderung nicht erfolgreich war, leuchtet das Symbol"FAIL" 1 Sekunde lang. Wenn Sie die Änderung abbrechen wollen (z. B. aus Versehen), drücken Sie die Taste"ESC".

Die Parameter, die bei einem TBB + DYNESS-System geändert werden müssen, sind wie folgt

  • Parameter 10 (Batterietyp). Wählen Sie 6 (Lithium).
  • Parameter 20 (Schutzschwelle für niedrigen SOC). Wählen Sie den Mindestprozentsatz der Batterie. Empfohlen 10-20%.
  • Parameter 21(Erhaltungsladestrom). Wenn die Lithiumbatterie einen Ladestrom von 0A sendet (bei 100% Ladung), beträgt der Erhaltungsladestrom standardmäßig 2A. Wählen Sie 0 (Deaktivieren) und die Erhaltungsladung wird ausgeschaltet.
  • Parameter 35(Maximaler AC-Ladestrom). Wählen Sie den maximalen Batterieladestrom, in diesem Fall 50A.

Verwendung des TBB-E4-MONITORs

Um den TBB-E4-MONITOR korrekt anzuschließen und die Daten anzuzeigen, befolgen Sie die in Schritt 3 beschriebenen Schritte. Um mit dem TBB-E4-MONITOR zu interagieren, schalten Sie einfach den Wechselrichter ein und warten Sie 10 Sekunden lang.

Es wird empfohlen, die Bedienungsanleitung und die Anleitung für die erste Verwendung zu lesen, die Sie auf der Visiotech-Website finden.

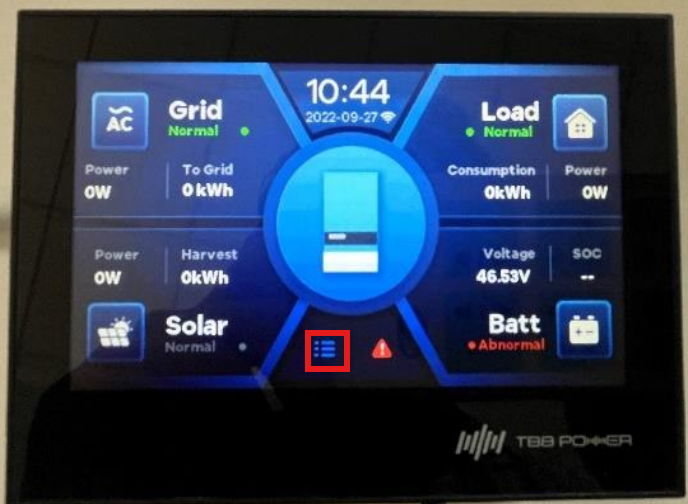

Standardmäßig zeigt das Display des TBB-E4-MONITOR Informationen über die Batterie, das Netz, die Solarproduktion und den Strombedarf an. Um die Parameter zu ändern, müssen Sie auf das rot umrandete Symbol roten (SYSTEM) klicken und innerhalb dieses Symbols GENERAL SETTINGS (Allgemeine Einstellungen) wählen.

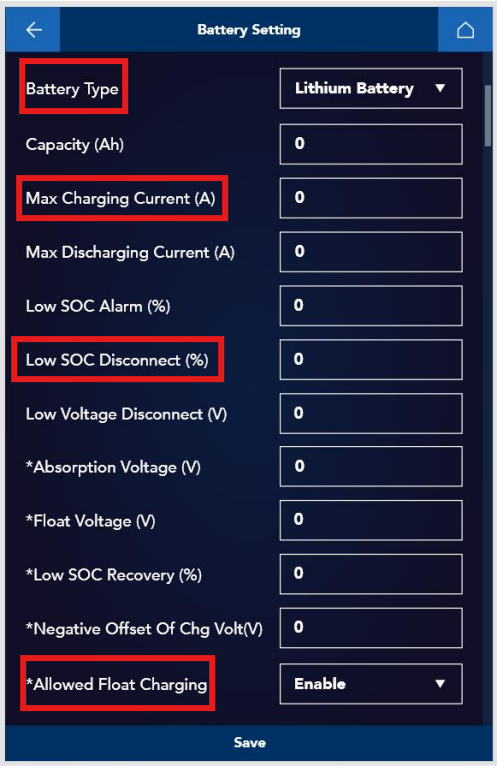

Die Parameter, die bei einem TBB + DYNESS-System geändert werden müssen, sind die folgenden, und sie werden alle in den Allgemeinen Einstellungen unter Batterieeinstellungen geändert.

  • Batterietyp: Wählen Sie unter Batterietyp die Option Lithiumbatterie.
  • Schwellenwert für Schutz bei niedrigem SOC. Wählen Sie unter Low SOC Disconnect den Mindestprozentsatz der Batterie. Empfohlen 10-20%.
  • Erhaltungsladestrom: Wenn die Lithiumbatterie einen Ladestrom von 0 A sendet (bei 100 % Ladung), beträgt der Standard-Erhaltungsladestrom 2 A. Wählen Sie Deaktivieren und die Erhaltungsladung wird ausgeschaltet.
  • Maximaler AC-Ladestrom. Wählen Sie den maximalen Ladestrom der Batterie, d.h. Max Charging Current (in diesem Fall 50A)

Verwendung der TBB NOVA Anwendung über Bluetooth oder WiFi.

In diesem Fall muss entweder der TBB-E4-MONITOR oder das Kinergy-WiFi-Zubehör, die mit allen Wechselrichtern mitgelieferte Antenne, angeschlossen sein. In beiden Fällen werden sie an den ComMON-Port des Wechselrichters angeschlossen.

Die Einstellungen können über die App entweder lokal oder nach der Verbindung der Anlage mit der Cloud geändert werden. Zusätzlich zu den Einstellungen wird dringend empfohlen, die Anlage mit der TBB-Cloud zu verbinden. Abgesehen von der Möglichkeit, das System in Echtzeit aus der Ferne zu überwachen, erhält man dadurch ein zusätzliches Jahr Garantie.

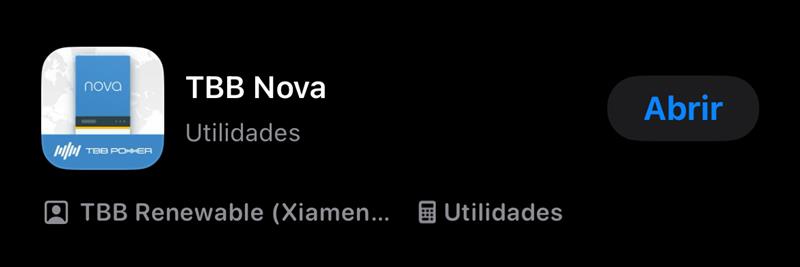

Als Erstes müssen Sie die TBB NOVA App herunterladen, die sowohl für iOS als auch für Android verfügbar ist.

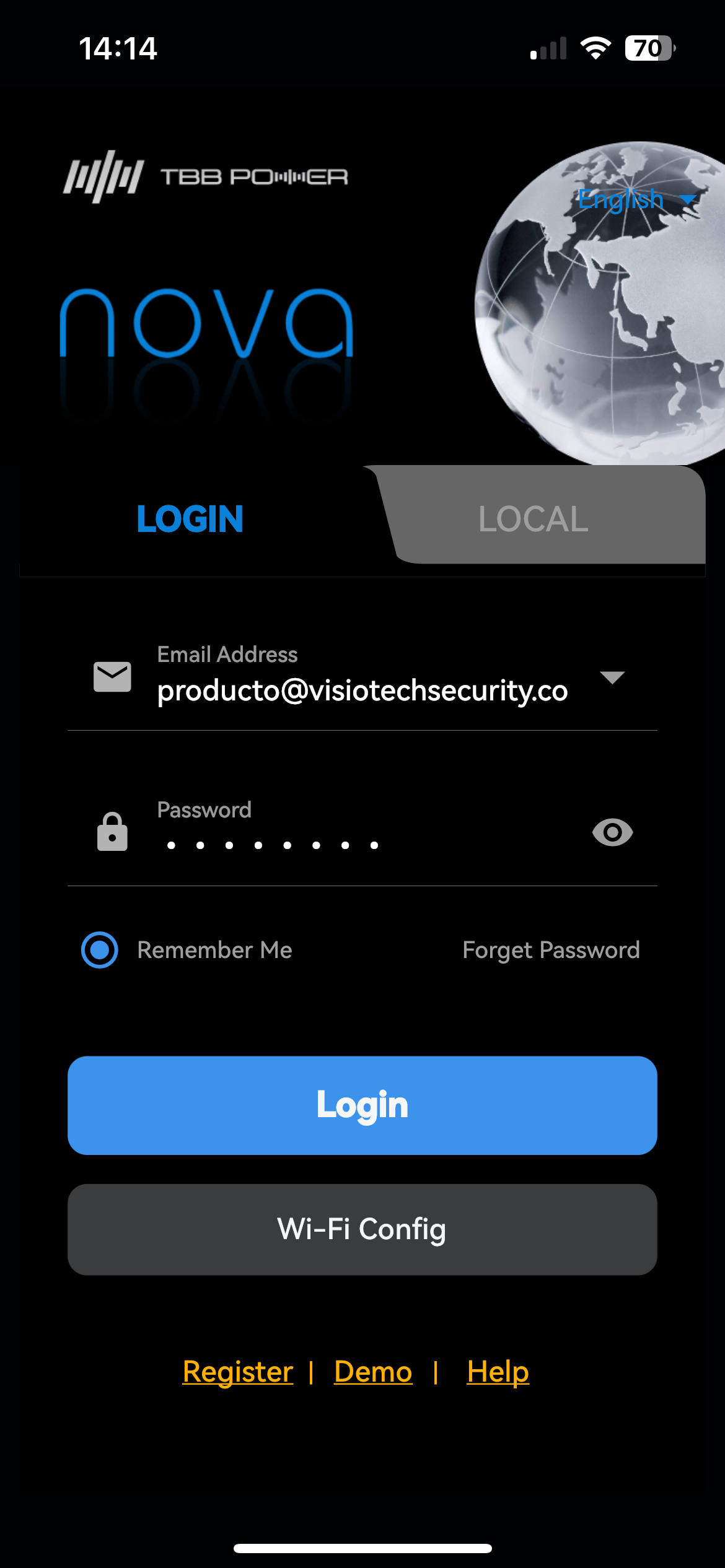

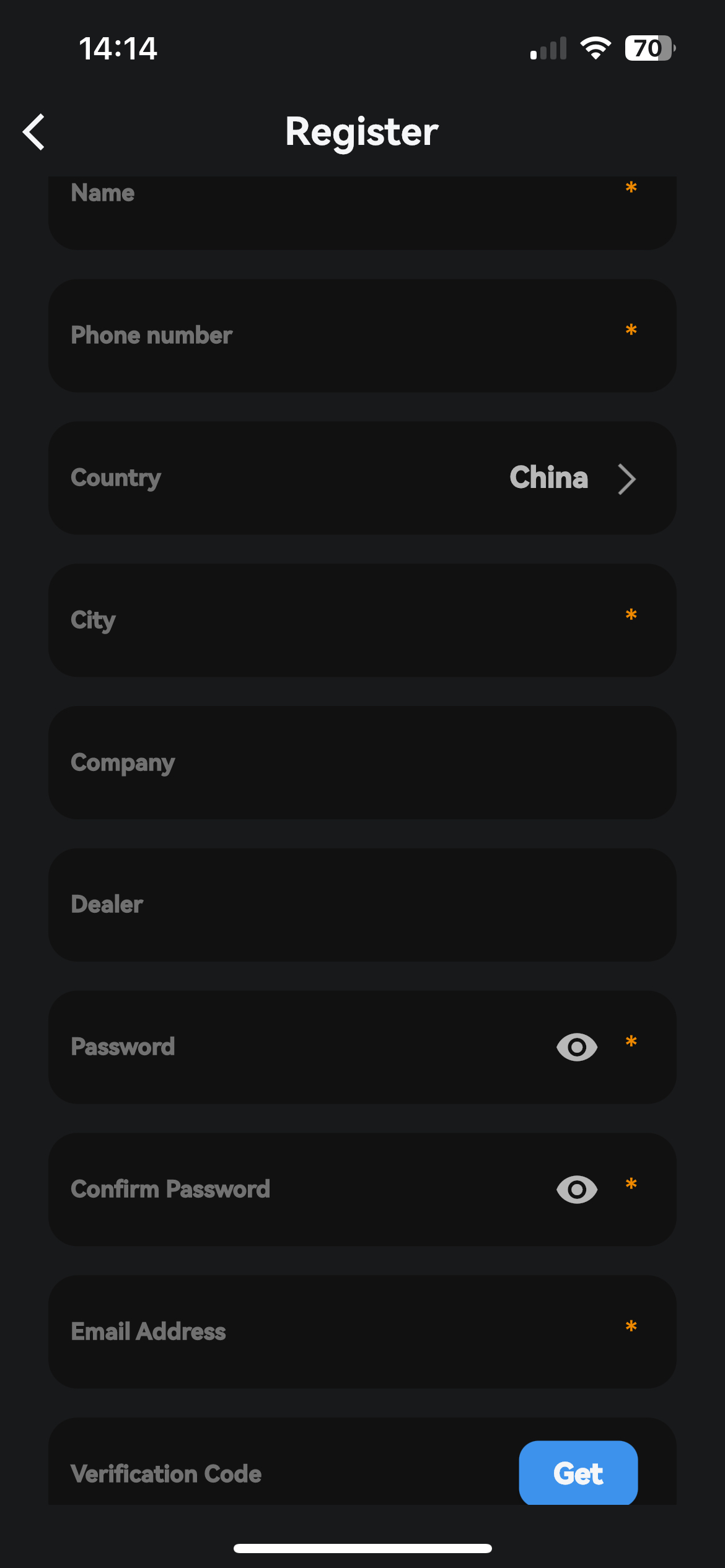

Wenn Sie sich mit der Cloud verbinden möchten, müssen Sie sich registrieren (Benutzername, Mobiltelefon, Land, Stadt, Passwort und E-Mail-Konto erforderlich), den an die E-Mail gesendeten Verifizierungscode hinzufügen, zu LOGIN gehen und dann die Anlage über QR oder S/N hinzufügen (entweder vom Kinergy WiFi oder vom TBB-E4-MONITOR).

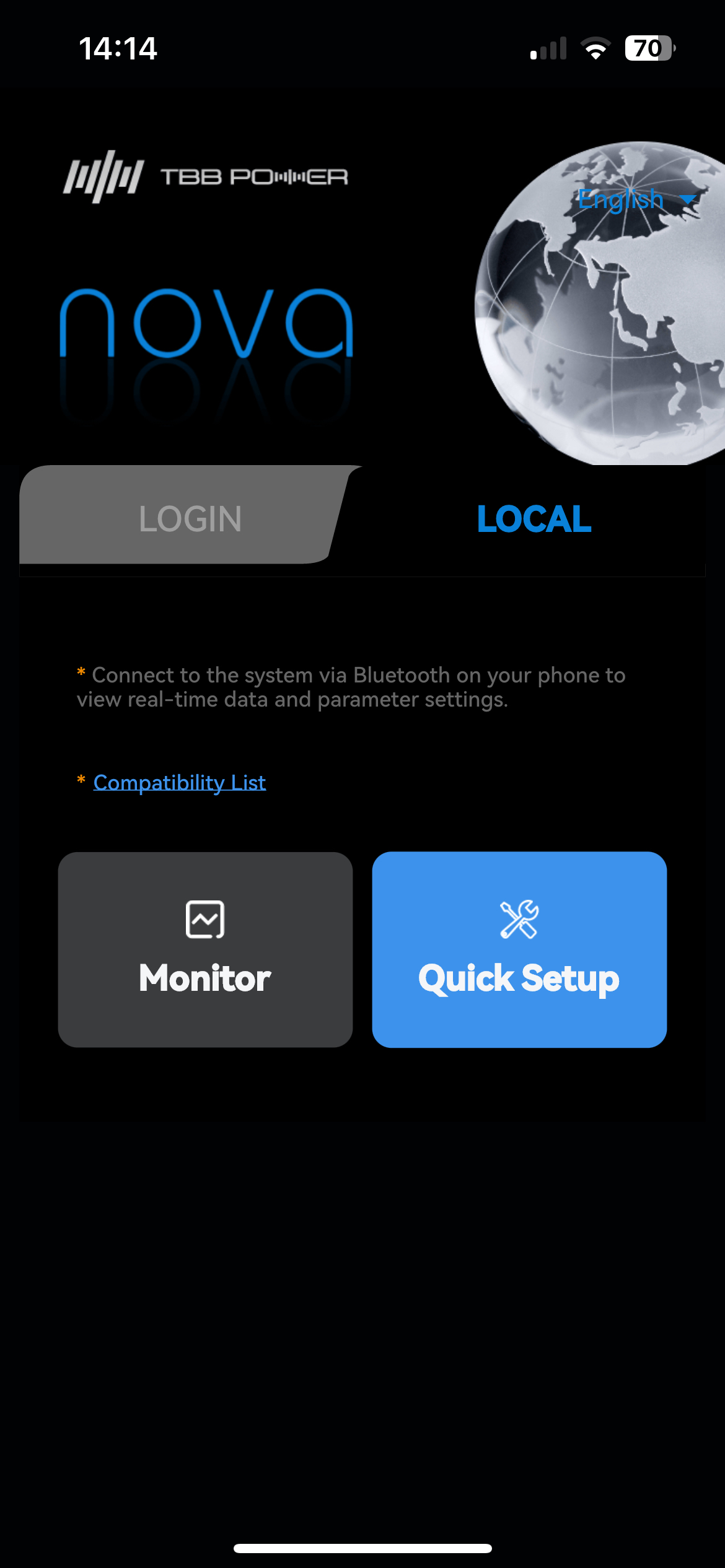

Wenn Sie keine Verbindung zur Cloud herstellen möchten, gehen Sie auf LOCAL und dann auf Quick Setup.

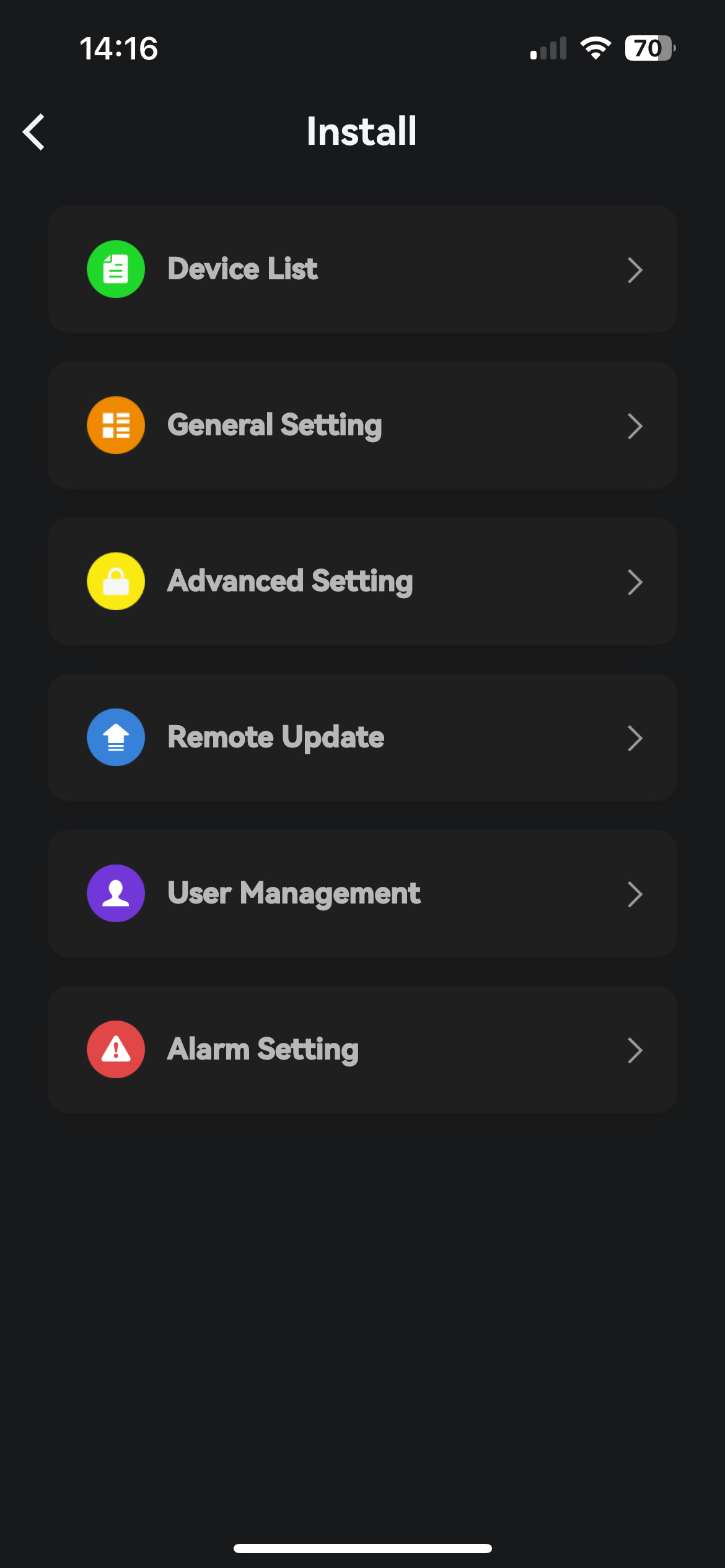

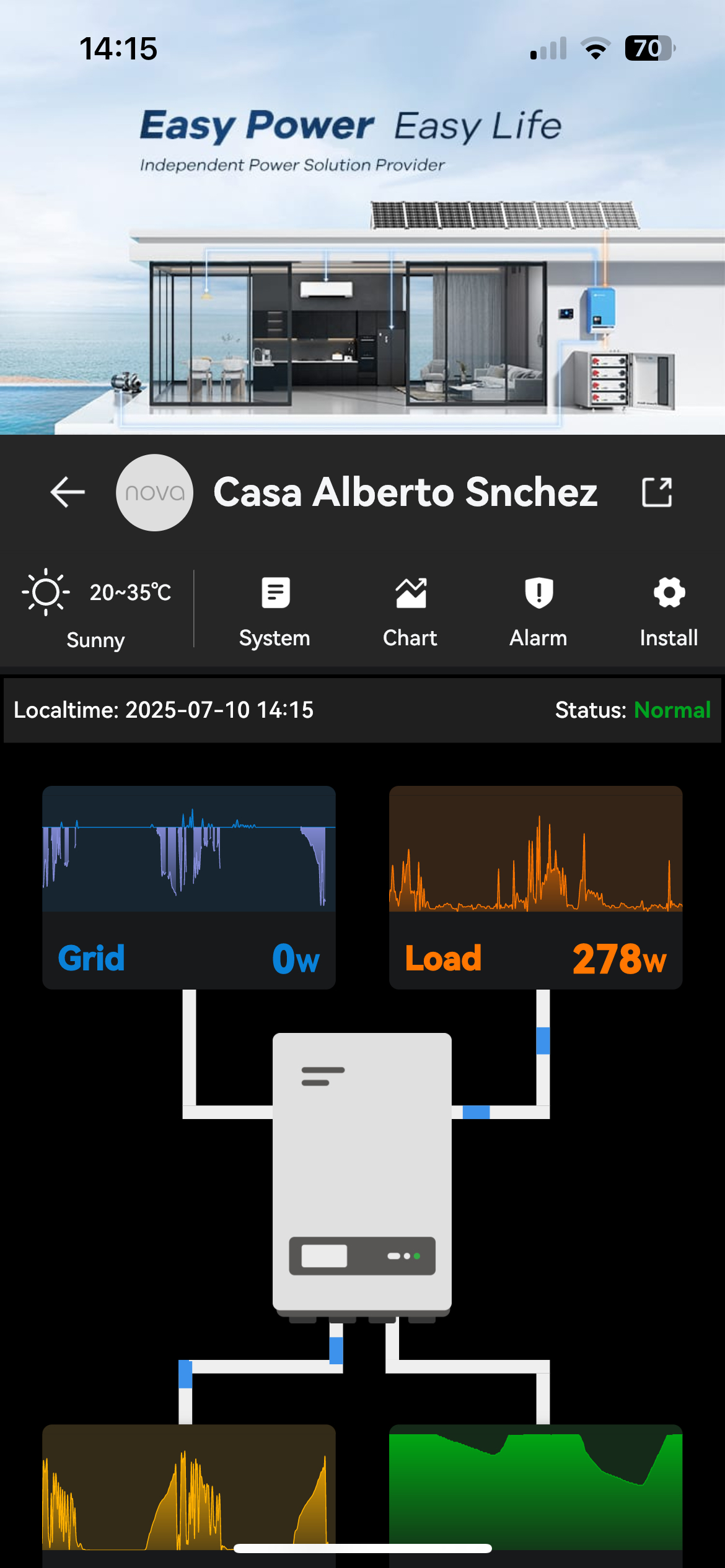

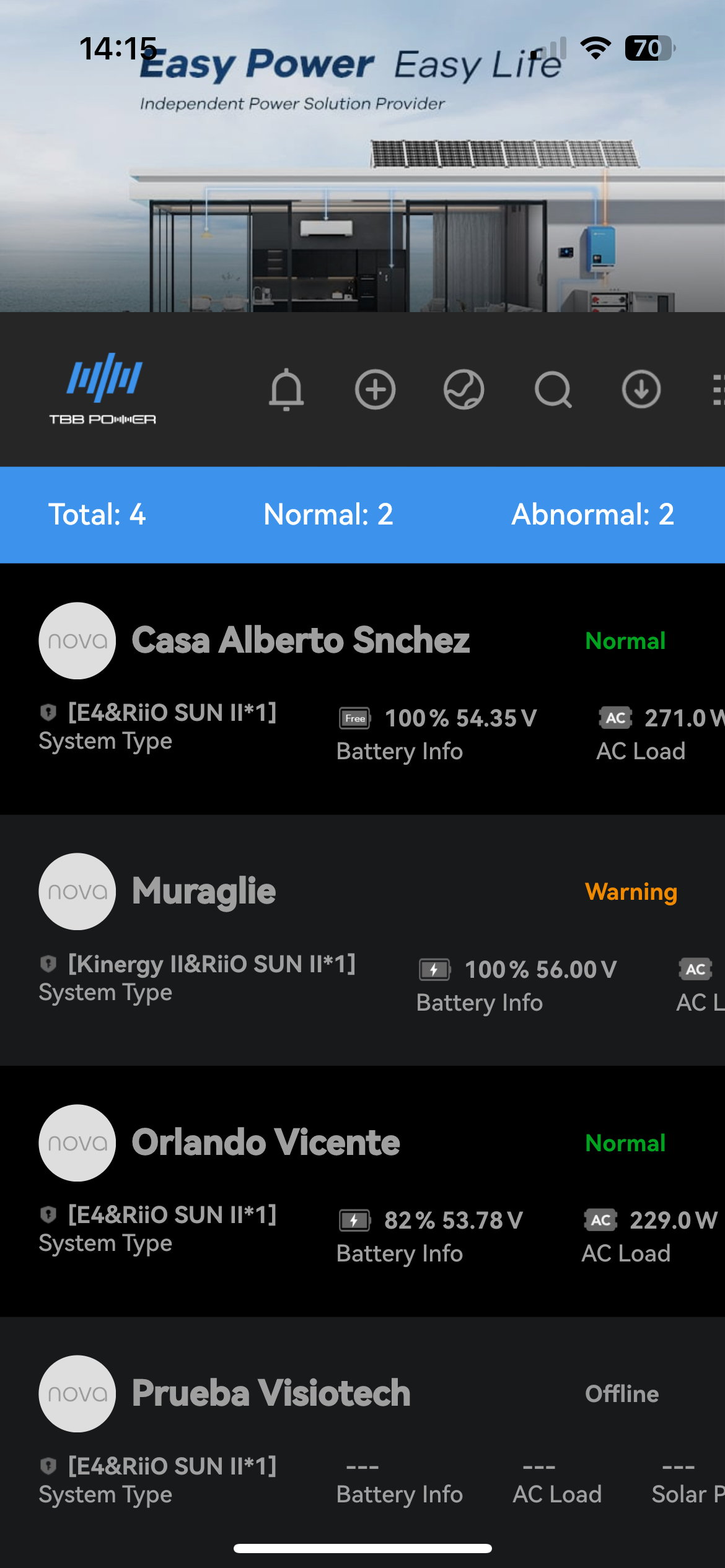

Innerhalb der App erscheint auf der Oberfläche eine Reihe von Installationen, darunter diejenige, die Sie einstellen möchten. Klicken Sie darauf und dann auf INSTALLIEREN.

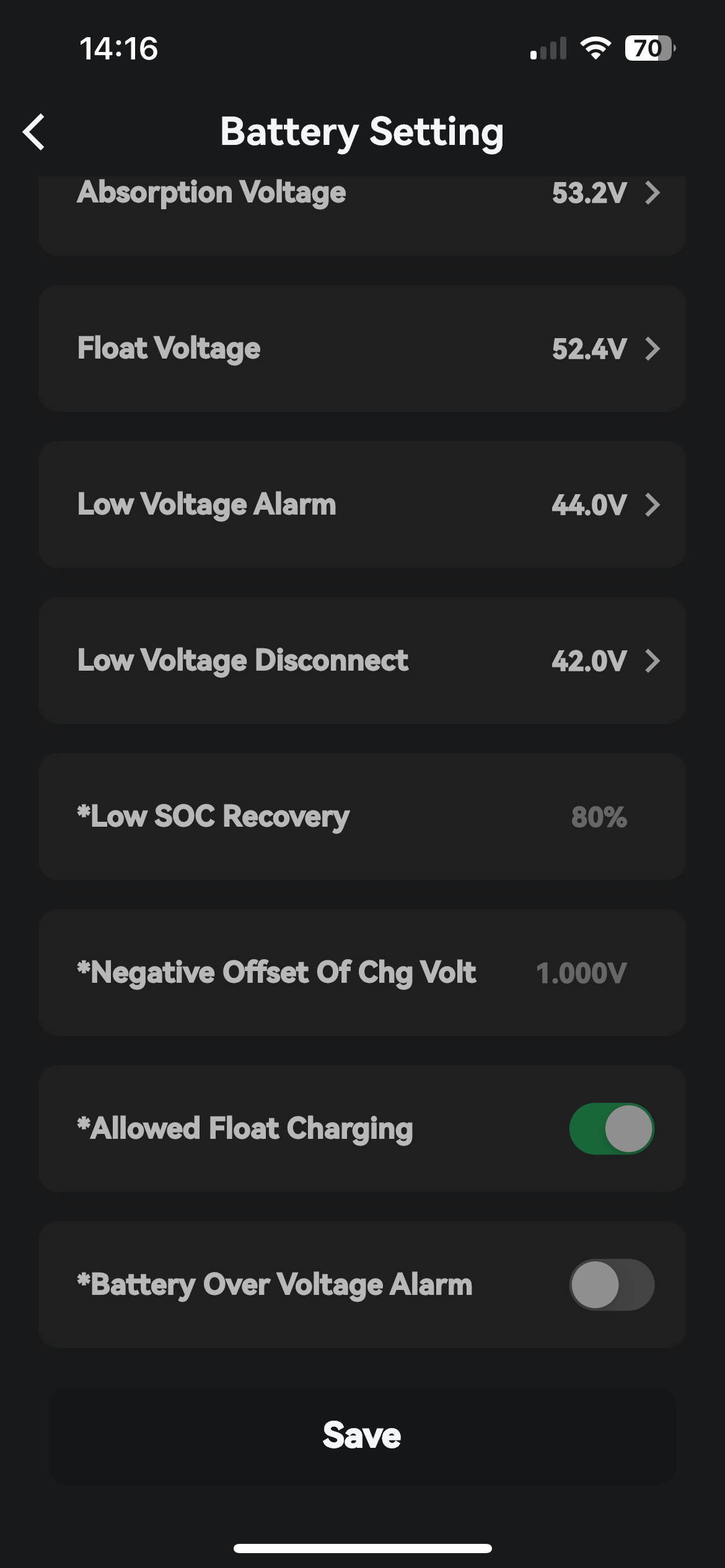

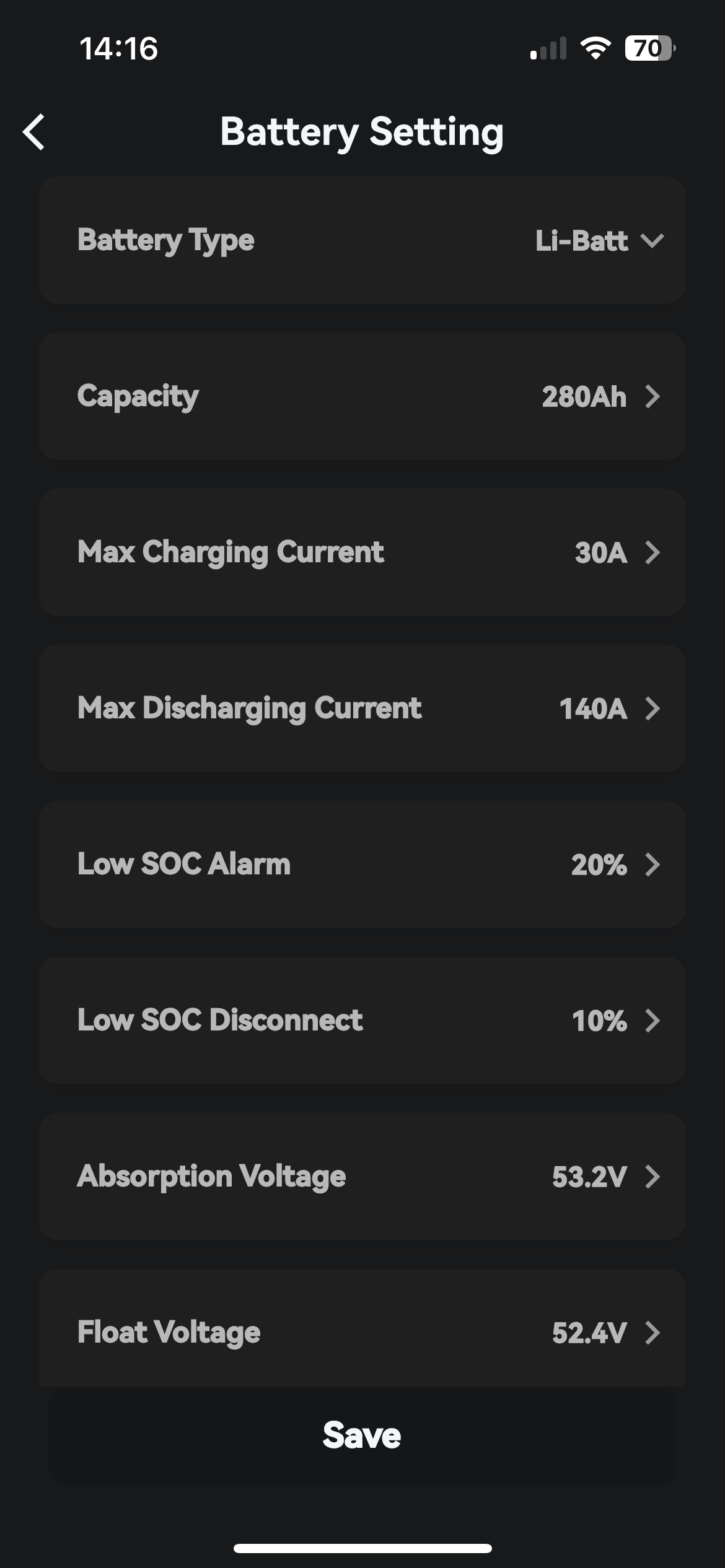

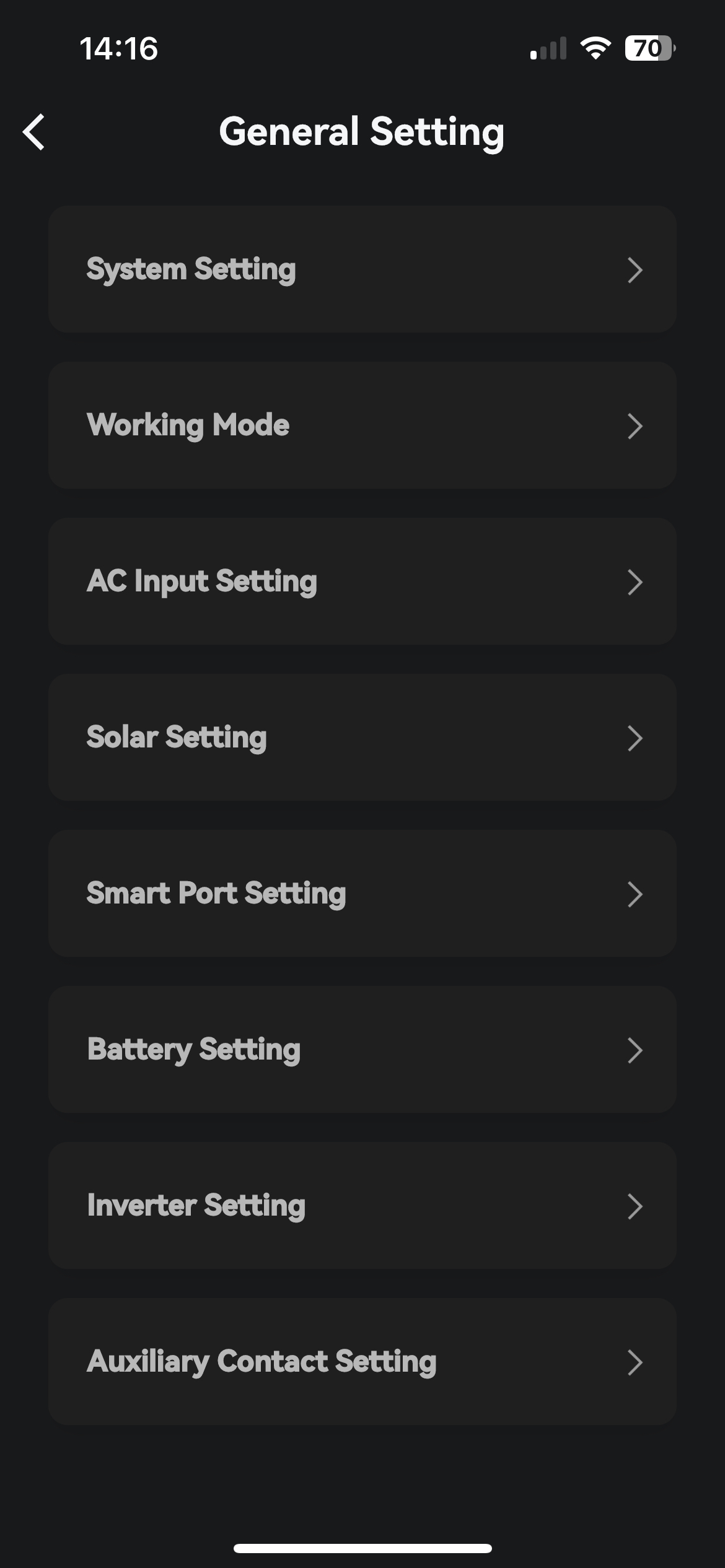

Wählen Sie dann GENERAL SETTING und BATTERY SETTING. Unter BATTERIEEINSTELLUNG ändern Sie die erforderlichen Parameter:

  • Batterietyp: Wählen Sie unter Batterietyp die Option Lithium-Batterie.
  • Schwellenwert für den Schutz bei niedrigem SOC. Wählen Sie unter Low SOC Disconnect den Mindestprozentsatz der Batterie. Empfohlen 10-20%.
  • Erhaltungsladestrom: Wenn die Lithiumbatterie einen Ladestrom von 0 A sendet (bei 100 % Ladung), beträgt der Standard-Erhaltungsladestrom 2 A. Wählen Sie Deaktivieren und die Erhaltungsladung wird ausgeschaltet.
  • Maximaler AC-Ladestrom. Wählen Sie den maximalen Ladestrom der Batterie, d. h. Max Charging Current (in diesem Fall 50 A)
