Inbetriebnahme des Wechselrichters TBB Rio SUN II + Dyness Powerbrick-Batterie

Avatar
Visiotech Academy
  • Aktualisiert
Folgen

Beschreibung: Inbetriebnahmeprotokoll für den Wechselrichter TBB Rio SUN II + DYNESS Powerbrick-Batterie


EINLEITUNG

Gültige Wechselrichter: TBB Rio SUN II Serie


Gültige Batterie:


  • Dyness DY-POWERBRICK-14336


Zusätzliche Geräte:


  • TBB-E4-MONITOR
  • Smart Meter TBB-SDM-230
  • TBB-ETHERLINKER


SCHRITT 1: ELEKTRISCHE VERBINDUNG ZWISCHEN WECHSELRICHTER UND BATTERIEN


Es wird dringend empfohlen, das Benutzerhandbuch des TBB-Wechselrichters und der DYNESS-Batterie zu lesen und die Installation genau nach den Vorgaben des Herstellers vorzunehmen.


Die Gleichstromkabel des Wechselrichters an die Batterie anschließen (Kabel im Lieferumfang der Batterie enthalten). Es ist äußerst wichtig, vor dem Anschluss an den Wechselrichter die richtige Polarität zu überprüfen.


Das Pluskabel (rot) wird an den Anschluss BAT + des Wechselrichters (unten links am Wechselrichter) angeschlossen, während das negative Kabel (schwarz) an den Anschluss BAT - des Wechselrichters (unten links am Wechselrichter) angeschlossen wird.


Außerdem muss eine korrekt dimensionierte Sicherung zwischen Wechselrichter und Batterie installiert werden.


SCHRITT 2: ANSCHLUSS DES KOMMUNIKATIONSKABELS ZWISCHEN WECHSELRICHTER UND BATTERIE

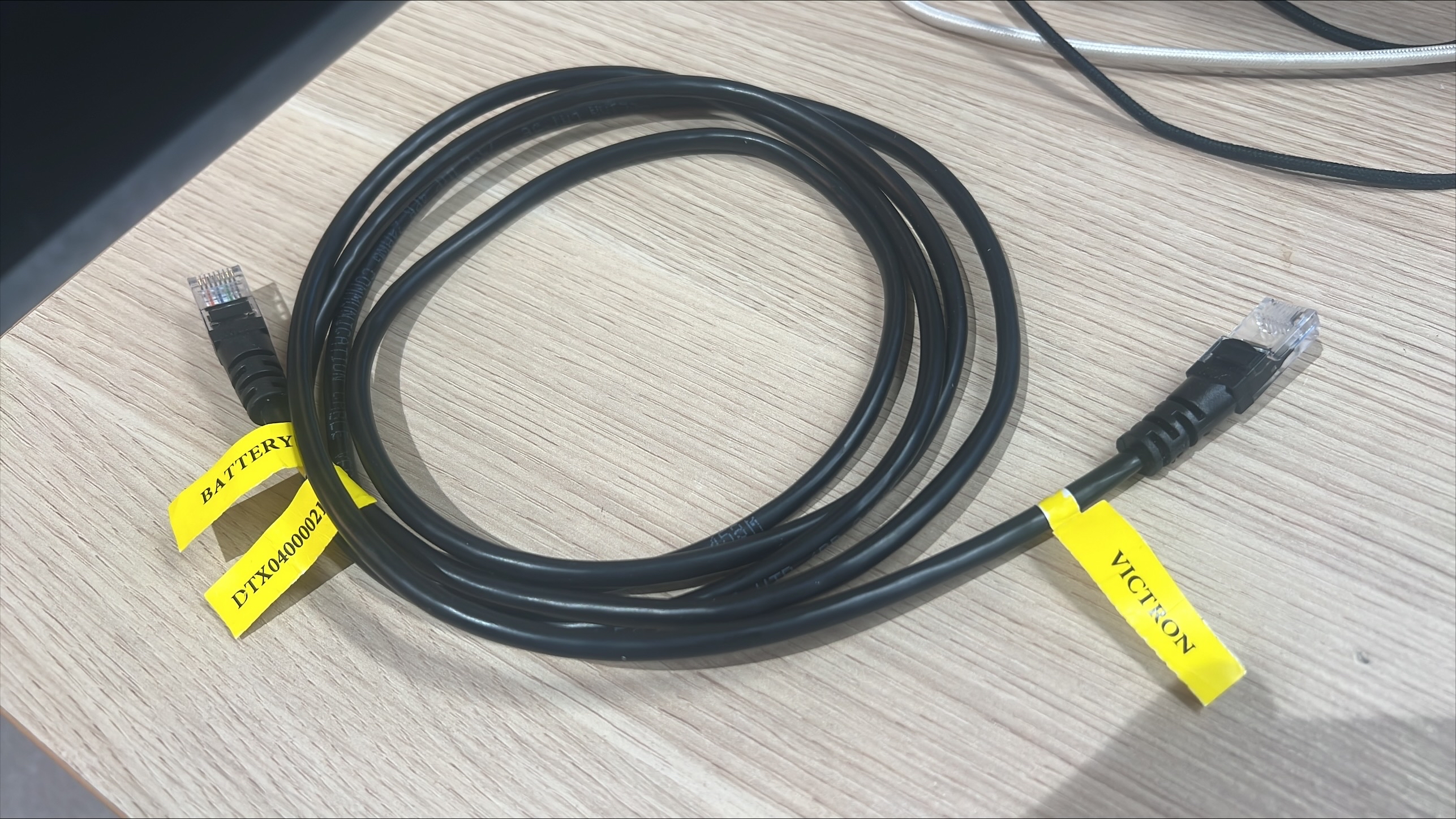

Dieses Kommunikationskabel ist ein RJ45-Kabel, das mit der Batterie geliefert wird. Dieser Schritt ist wichtig, da der Wechselrichter sonst die Batterien nicht erkennt.


Die Batterien haben 3 Kabel, abhängig vom Typ und der Marke des Wechselrichters. In diesem Fall sind die Kabel auszuwählen, bei denen auf dem Etikett „INVERTER“ „VICTRON“ steht.



Für den Anschluss dieses Kabels gibt es 2 Möglichkeiten:


Direkte Verbindung zwischen Wechselrichter und Batterie:

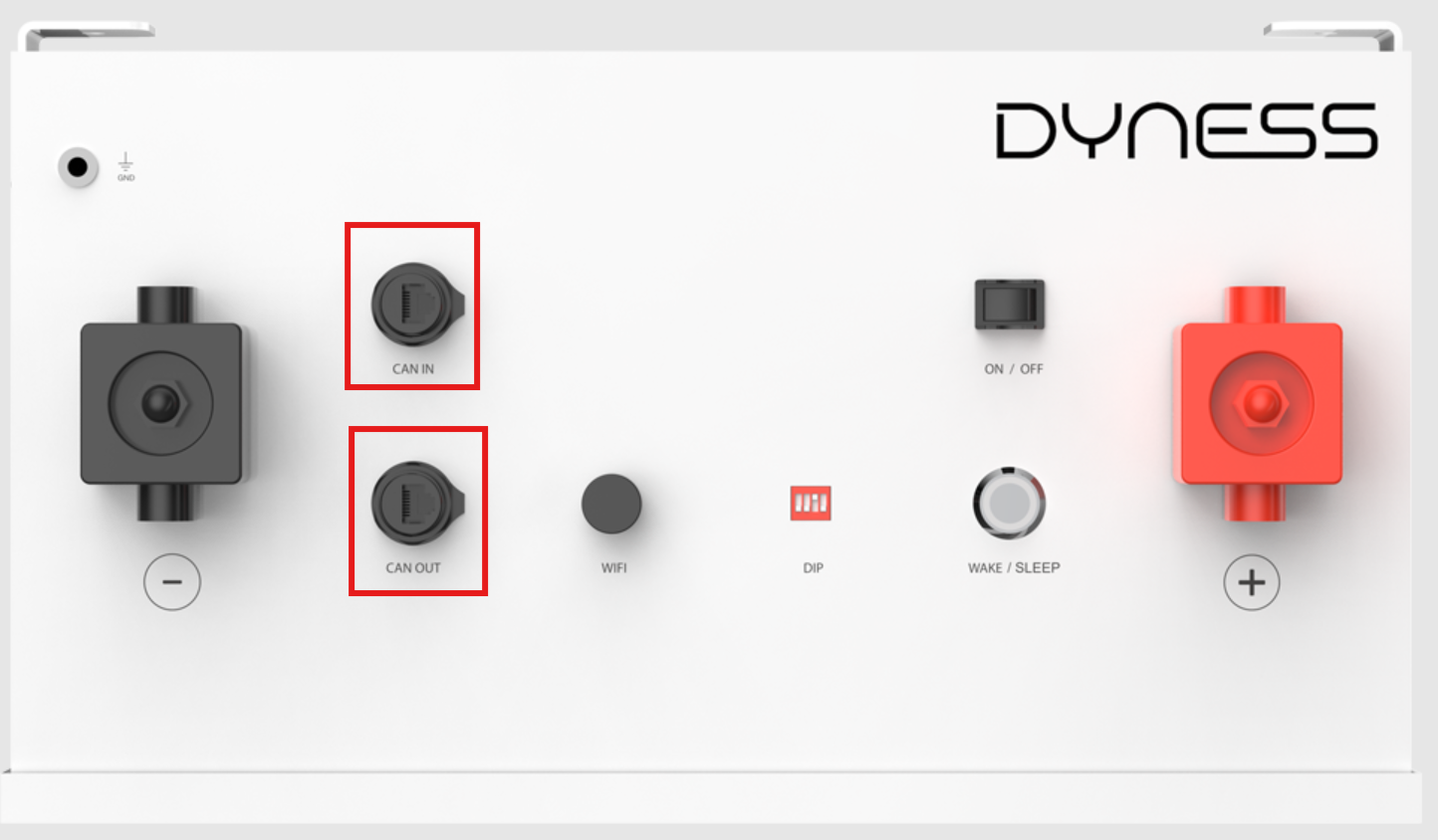

  • An der Batterie muss das Kommunikationskabel an den Anschluss CAN IN angeschlossen werden. Die anzuschließende Seite des Kabels ist die mit "BATTERY" gekennzeichnete Seite. Wenn mehrere Batterien parallel geschaltet sind, müssen sie, abgesehen von der Verbindung mit dem Wechselrichter, über ein RJ45-Kabel miteinander verbunden werden (dies ist ein kürzeres Kabel, das auch in den Batterien vorhanden ist). Die Verbindung wird zwischen dem CAN OUT einer Batterie und dem CAN IN der nächsten hergestellt.


  • Am Wechselrichter muss das Kommunikationskabel an den Anschluss ComSyncIn angeschlossen werden. Die anzuschließende Seite des Kabels ist die mit "INVERTER" gekennzeichnete Seite.


Anschluss über den TBB-E4-MONITOR: Hierbei handelt es sich um ein Zubehörteil, das obligatorisch und notwendig ist, wenn Sie überschüssige Solarstromproduktion in das Netz einspeisen wollen, im Falle von Wechselrichter-Parallelschaltung, Dreiphasenanschluss und AC-Kopplung (AC Coupling). Optional dient es auch als Display für die lokale Überwachung.


  • An der Batterie muss das Kommunikationskabel an den CAN IN-Anschluss angeschlossen werden. Die anzuschließende Seite des Kabels ist die mit "BATTERY" gekennzeichnete Seite. Wenn mehrere Batterien parallel installiert sind, müssen sie, abgesehen vom Anschluss an den Wechselrichter, über ein RJ45-Kabel (ebenfalls an den Batterien vorhanden) miteinander verbunden werden. Die Verbindung wird zwischen CAN OUT der einen Batterie und CAN IN der nächsten hergestellt.

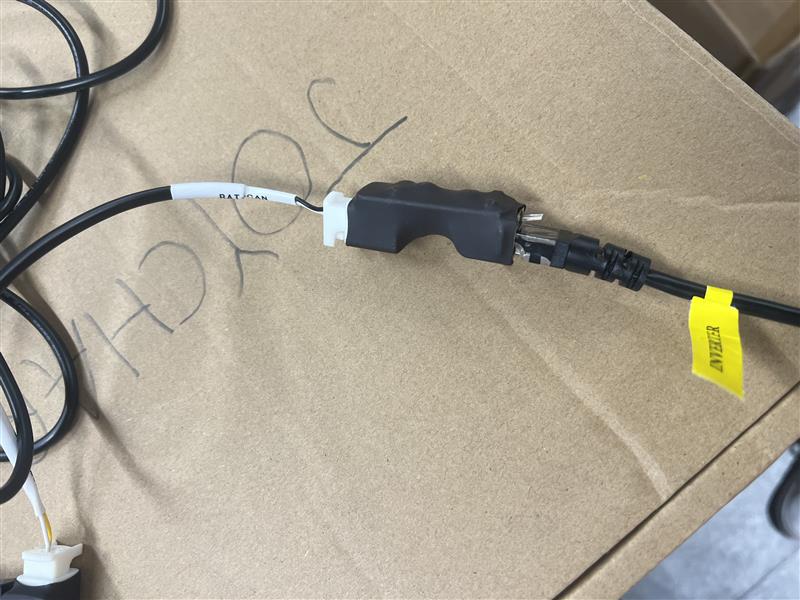

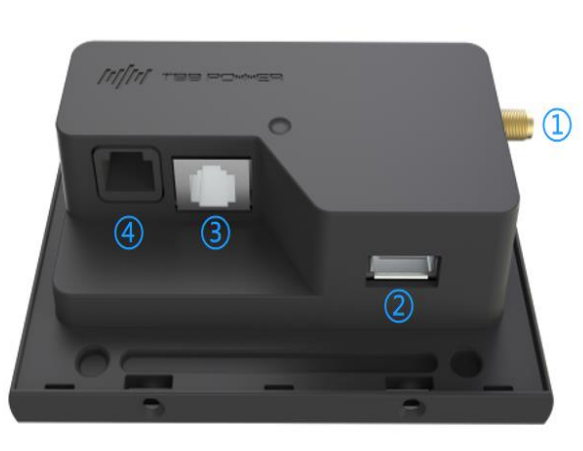

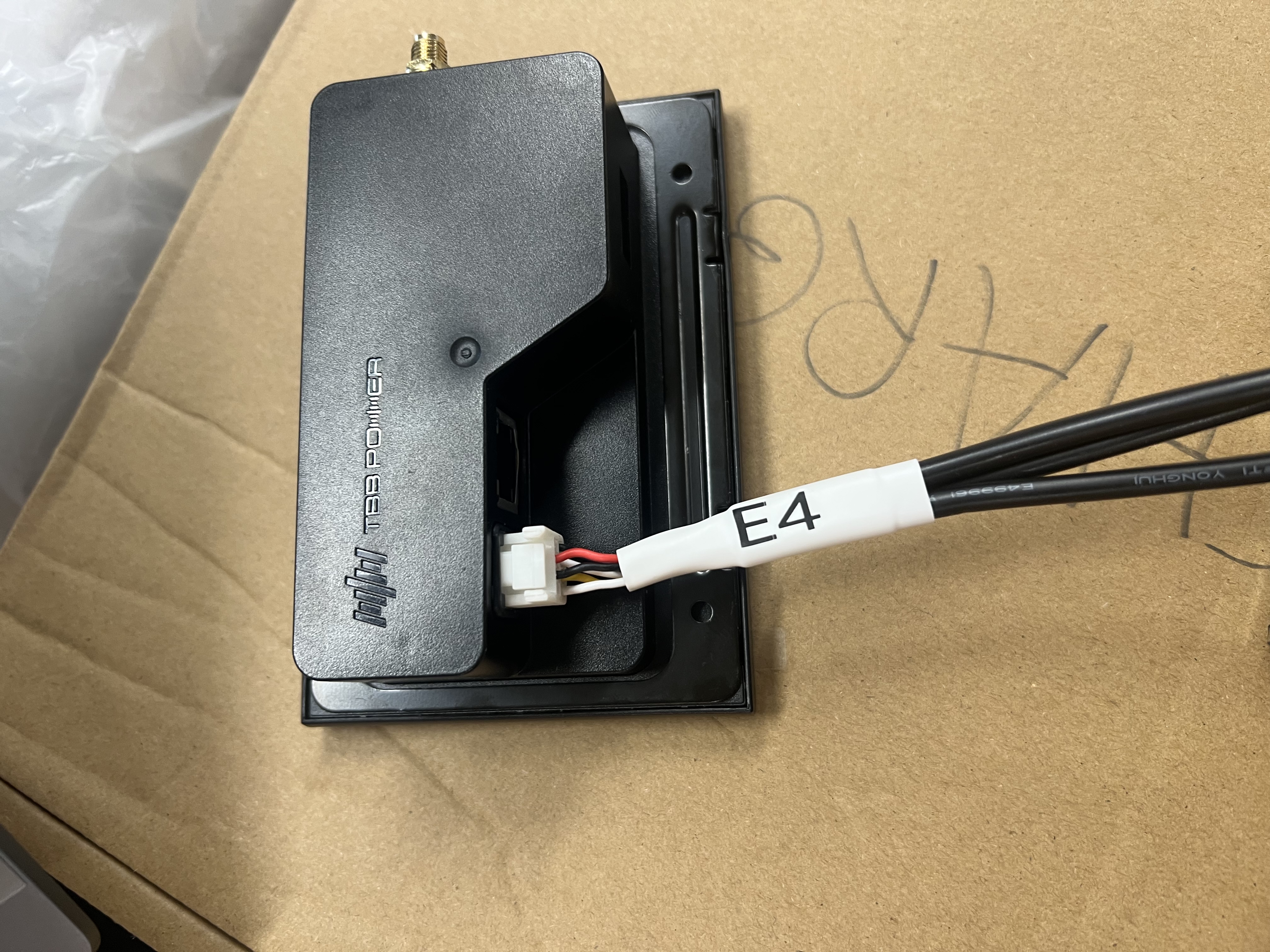

  • Beim TBB-E4-MONITOR ist das Kabel mit einem Adapter, auf dem „E4“ und „CAN-BAT“ steht (im Lieferumfang des Monitors enthalten), am Anschluss unten links (Port 4) anzuschließen. Die Seite des Kommunikationskabels, die am Adapter (CAN-BAT) angeschlossen wird, ist die mit der Beschriftung „INVERTER“.



  • Außerdem muss der TBB-E4-MONITOR mit einem weiteren RJ45-Kabel an den Wechselrichter angeschlossen werden. Dieses Kabel ist im Lieferumfang des Monitors enthalten. Die Verbindung erfolgt vom RJ45-Anschluss des TBB-E4-MONITOR (Port 3) zum ComMON-Port des Wechselrichters.



SCHRITT 3: AUSLÖSUNG DER BATTERIEABSCHALTUNG


An der Vorderseite der Batterien befinden sich DIP-Schalter, die je nach Marke des Wechselrichters und der Anzahl der Batterien unterschiedlich eingestellt werden müssen. In diesem Fall:


Eine einzelne Batterie:

DIP 1,2,3,4 in der Position OFF.


Mehrere Batterien parallel: Sowohl die Master-Batterie (direkt mit dem Wechselrichter verbunden) als auch die Slave-Batterien mit den DIP-Schaltern 1, 2, 3, 4 in der OFF-Position.


SCHRITT 4: BATTERIEN UND WECHSELRICHTER EINSCHALTEN

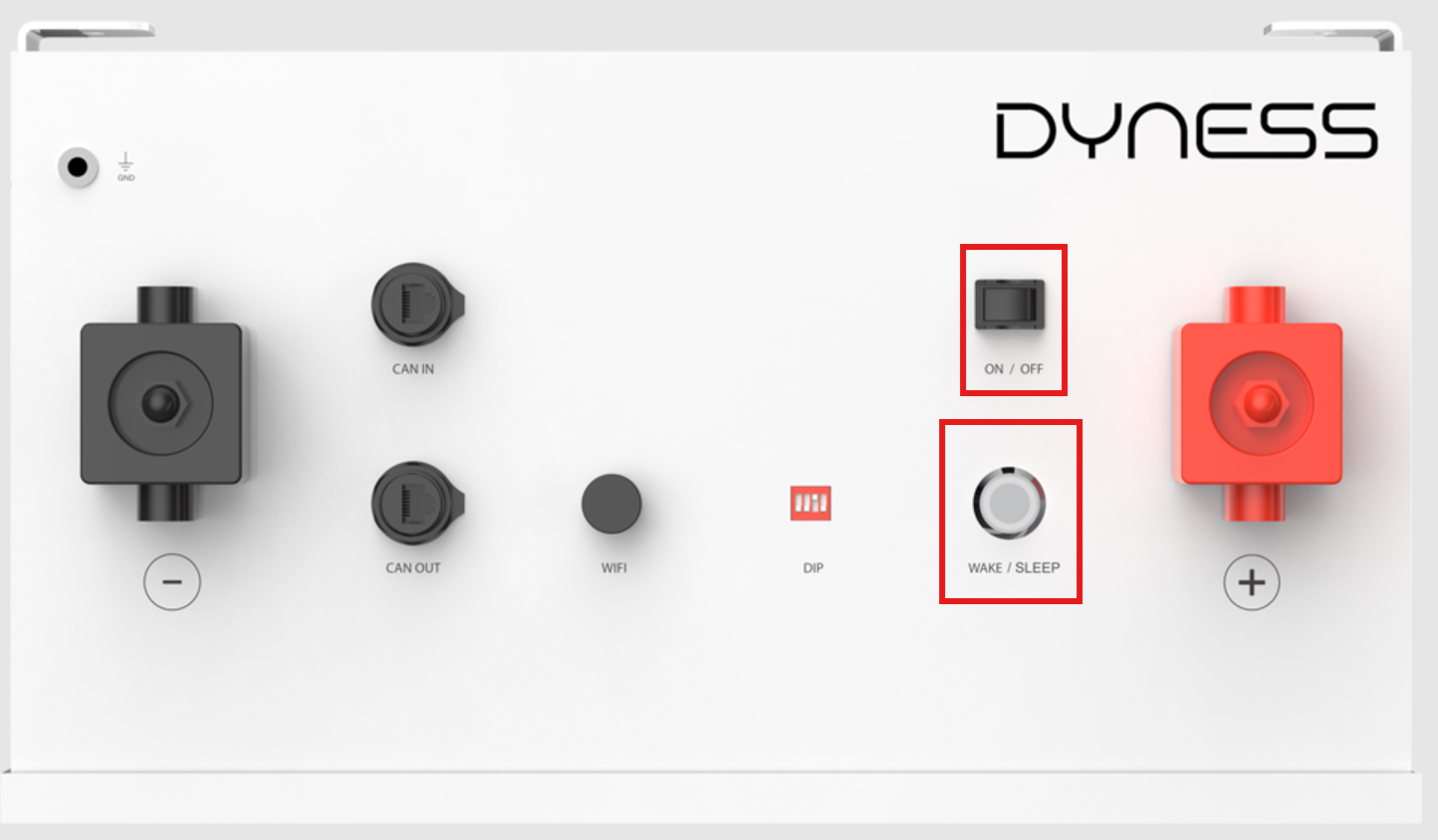

Zuerst die Batterien einschalten. Den ON/OFF-Schalter in die Position ON stellen. Anschließend den WAKE/SLEEP-Knopf der Batterie oder bei mehreren Batterien der Master-Batterie für 3 Sekunden gedrückt halten. Die Slave-Batterien schalten sich nach einigen Sekunden automatisch ein.

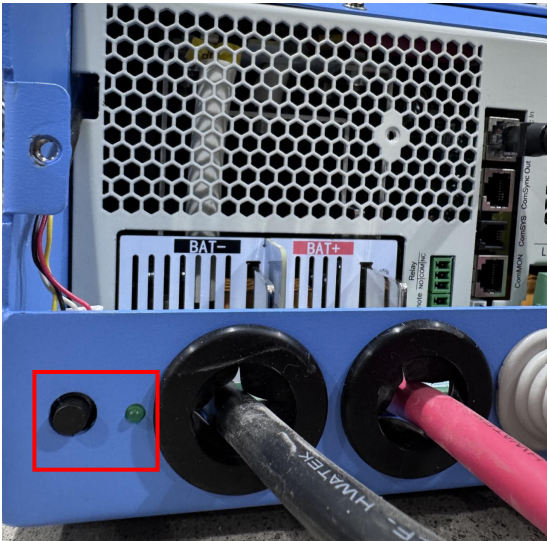

  • Zweitens den Wechselrichter einschalten, indem der schwarze Knopf unten links am Gerät für 3 Sekunden gedrückt wird.


SCHRITT 5: EINRICHTUNG DES WECHSELRICHTERS


Für das einwandfreie Funktionieren des TBB + DYNESS-Ökosystems müssen verschiedene Einstellungen an den Parametern des Wechselrichters vorgenommen werden. Dieses Setup kann auf verschiedene Weise durchgeführt werden:


Verwendung des integrierten LCD-Displays des Wechselrichters.


Standardmäßig zeigt das LCD-Display Informationen zur Batterie, zum Stromnetz, zur Solarerzeugung und zum Stromverbrauch an.


Um auf die Einstellungen zuzugreifen, muss die „ENTER“-Taste gedrückt gehalten werden. Mit den Tasten „UP“ und „DOWN“ kann im Einstellungsmenü navigiert werden.


Um einen bestimmten Parameter zu ändern, muss die „ENTER“-Taste gedrückt werden, und der Wert kann mit den Tasten „UP“ und „DOWN“ angepasst werden. Für einige Parameter ist es erforderlich, dass sich der Wechselrichter im Stand-by-Modus befindet; in diesen Fällen ist das Einstellungssymbol auf dem Display ausgeschaltet.


Um die Änderung zu bestätigen, muss die „ENTER“-Taste erneut gedrückt werden. Wenn die Änderung erfolgreich war, leuchtet das Symbol „SUCCESSFUL“ für 1 Sekunde auf. Wenn die Änderung nicht erfolgreich war, leuchtet das Symbol „FAIL“ für 1 Sekunde auf. Um die Änderung abzubrechen (z. B. versehentlich), muss die „ESC“-Taste gedrückt werden.



Die Parameter, die bei einem TBB + DYNESS-System geändert werden müssen, sind wie folgt:


  • Parameter 10 (Batterietyp). Wählen Sie 6 (Lithium).
  • Parameter 20 (Schutzschwelle für niedrigen SOC). Wählen Sie den Mindestprozentsatz der Batterie. Empfohlen 10-20%.
  • Parameter 21(Erhaltungsladestrom). Wenn die Lithiumbatterie einen Ladestrom von 0A sendet (bei 100% Ladung), beträgt der Erhaltungsladestrom standardmäßig 2A. Wählen Sie 0 (Disable) und die Erhaltungsladung wird ausgeschaltet.
  • Parameter 35 (Maximaler AC-Ladestrom). Wählen Sie den maximalen Batterieladestrom, in diesem Fall 140A

.

Verwendung von TBB-E4-MONITOR


Für die korrekte Verbindung des TBB-E4-MONITOR und die Anzeige der Daten sind die im Schritt 3 beschriebenen Schritte zu befolgen. Um mit dem TBB-E4-MONITOR zu interagieren, reicht es aus, den Wechselrichter einzuschalten und 10 Sekunden zu warten.


Es wird empfohlen, die Bedienungsanleitung und das Schnellstart-Handbuch zu lesen, die auf der Website von Visiotech verfügbar sind.


Standardmäßig zeigt das Display des TBB-E4-MONITOR Informationen über die Batterie, das Netz, die Solarproduktion und den Strombedarf an. Um die Parameter zu ändern, müssen Sie auf das rot umrandete Symbol roten (SYSTEM) klicken und innerhalb dieses Symbols GENERAL SETTINGS (Allgemeine Einstellungen) wählen.

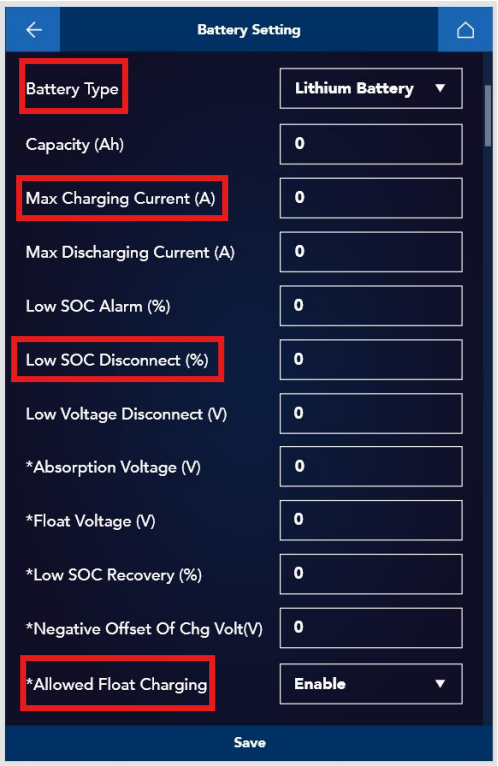

Die Parameter, die bei einem TBB + DYNESS-System geändert werden müssen, sind die folgenden, und sie werden alle in den General Settings unter Battery Settings geändert.


  • Batterietyp: Wählen Sie unter Battery Type die Option Lithium Battery.
  • Schwellenwert für Schutz bei niedrigem SOC. Wählen Sie unter Low SOC Disconnect den Mindestprozentsatz der Batterie. Empfohlen 10-20%.
  • Erhaltungsladestrom: Wenn die Lithiumbatterie einen Ladestrom von 0 A sendet (bei 100 % Ladung), beträgt der Standard-Erhaltungsladestrom 2 A. Wählen Sie Disable und die Erhaltungsladung wird ausgeschaltet.
  • Maximaler AC-Ladestrom. Wählen Sie den maximalen Ladestrom der Batterie, d.h. Max Charging Current (in diesem Fall 140A)



Verwendung der TBB NOVA App über Bluetooth oder WiFi.


In diesem Fall muss entweder der TBB-E4-MONITOR oder das Kinergy WiFi Zubehör, die Antenne, die mit allen Wechselrichtern geliefert wird, angeschlossen sein. In beiden Fällen werden sie an den ComMON-Anschluss des Wechselrichters angeschlossen.


Die Einstellungen können über die App entweder lokal oder nach Anschluss der Anlage an die Cloud geändert werden. Zusätzlich zu den Einstellungen wird dringend empfohlen, die Anlage mit der TBB-Cloud zu verbinden. Neben der Möglichkeit zur Echtzeit-Fernüberwachung verlängert dies die Garantie um ein Jahr.


Als Erstes muss die TBB NOVA App heruntergeladen werden, die sowohl für iOS als auch für Android verfügbar ist.

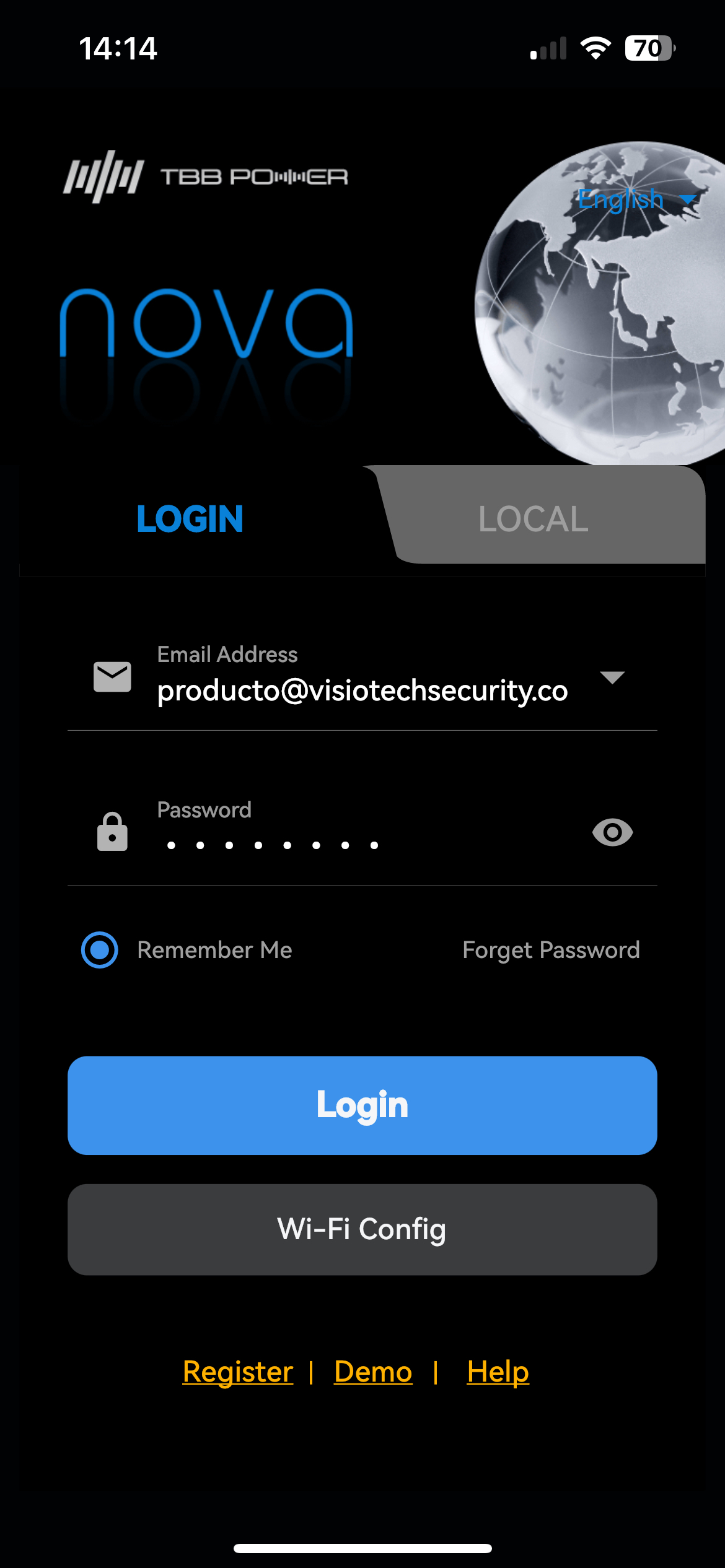

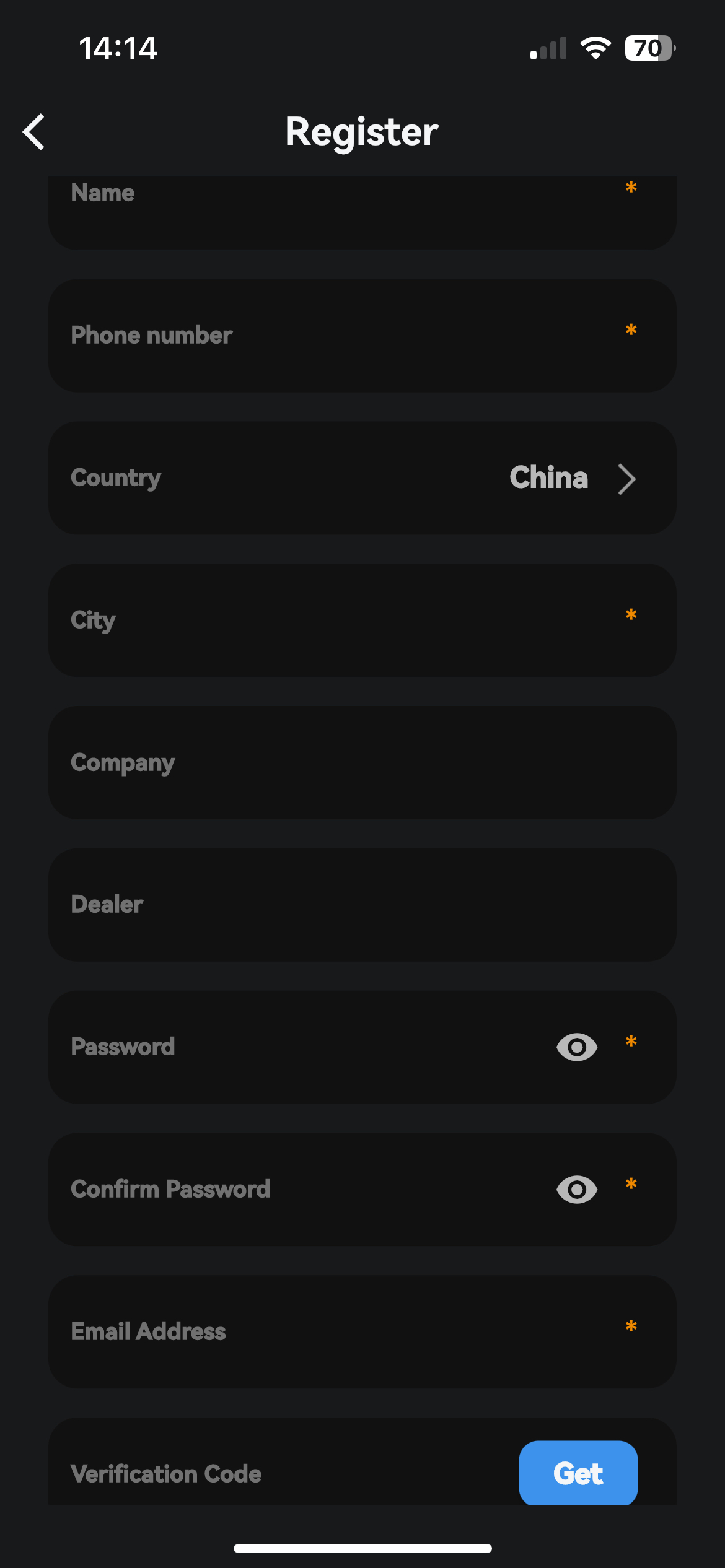

Wenn eine Verbindung zur Cloud hergestellt werden soll, ist eine Registrierung erforderlich (Pflichtangaben: Benutzername, Handynummer, Land, Stadt, Passwort und E-Mail-Adresse). Danach muss der per E-Mail zugesandte Verifizierungscode eingegeben werden, dann zum LOGIN gehen und die Anlage anschließend per QR-Code oder Seriennummer (entweder vom Kinergy WiFi oder vom TBB-E4-MONITOR) hinzufügen.

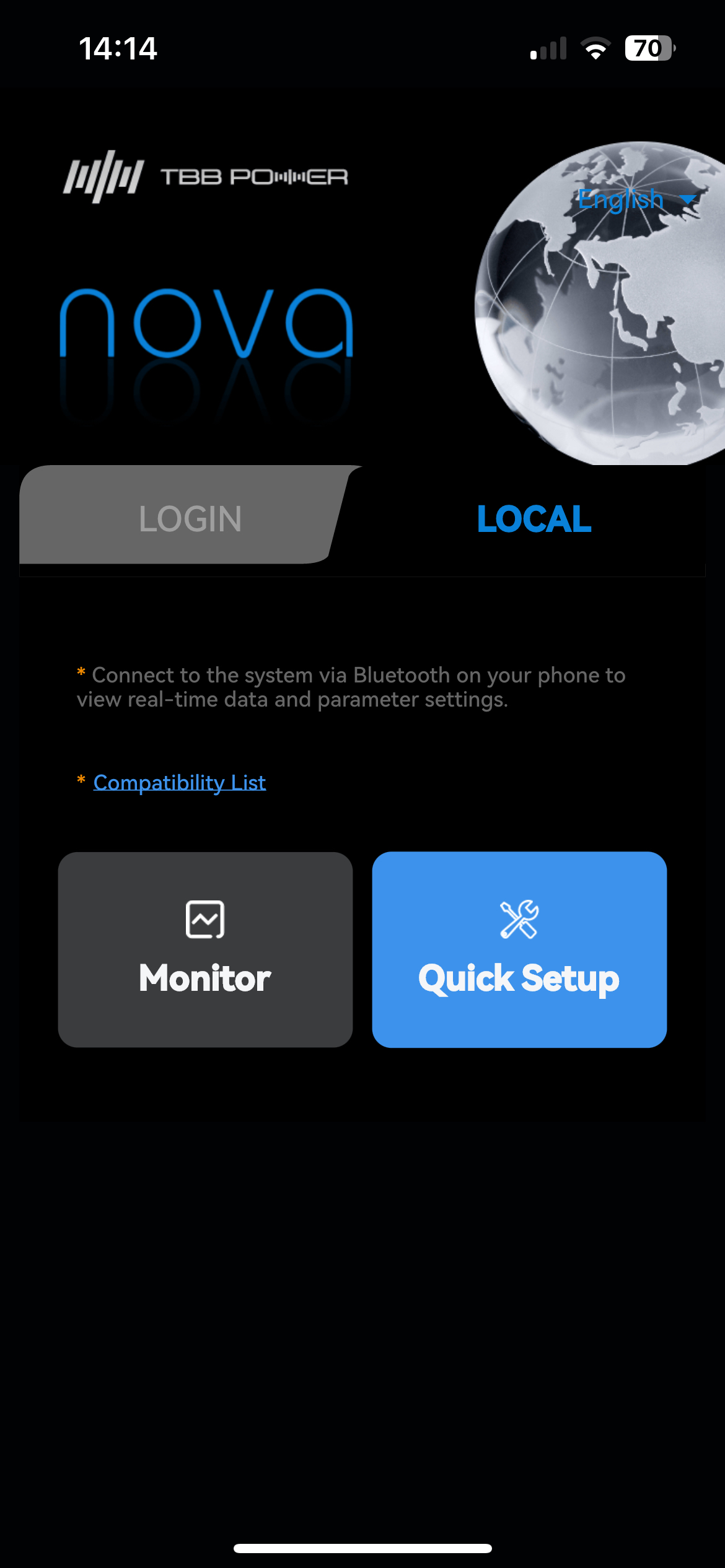

Wenn Sie keine Verbindung zur Cloud herstellen möchten, gehen Sie auf LOCAL und dann auf Quick Setup.

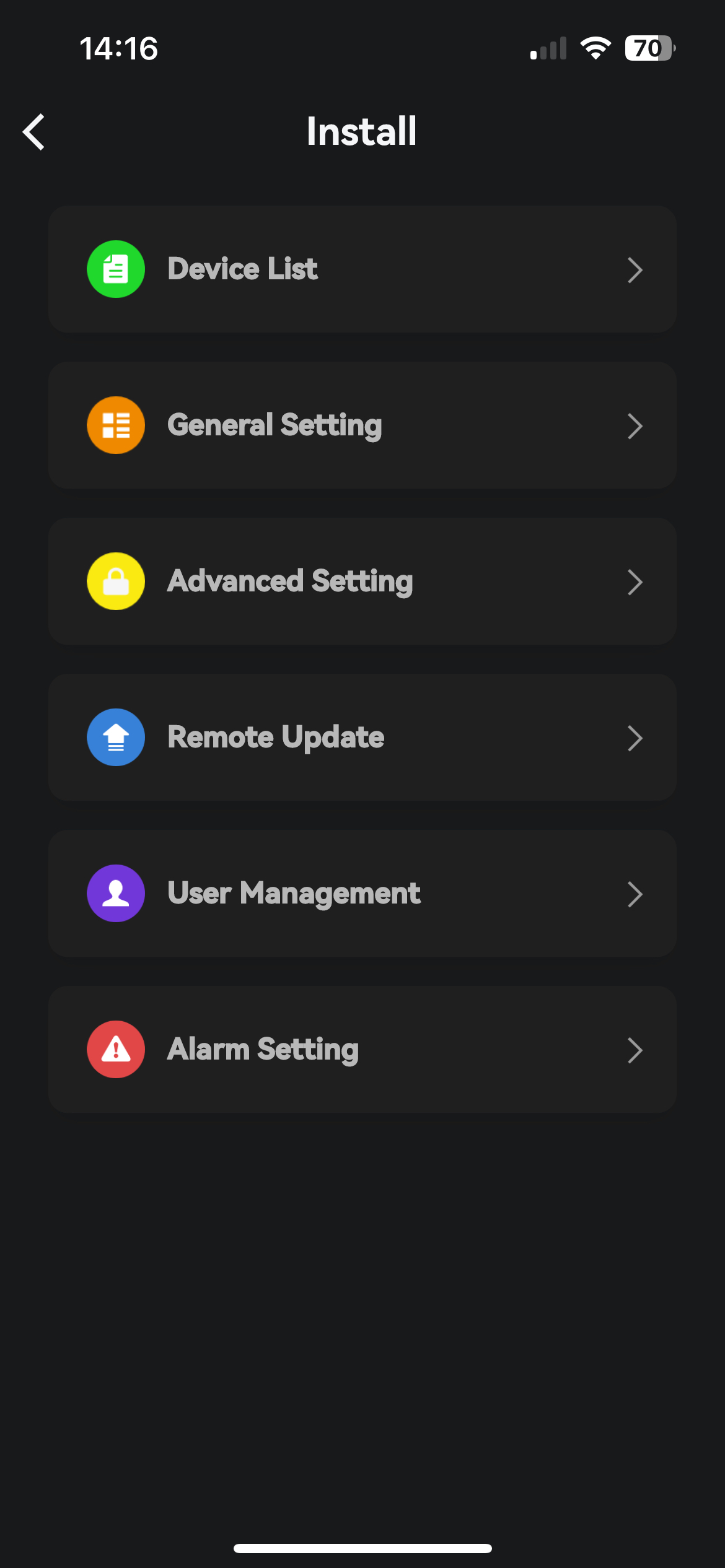

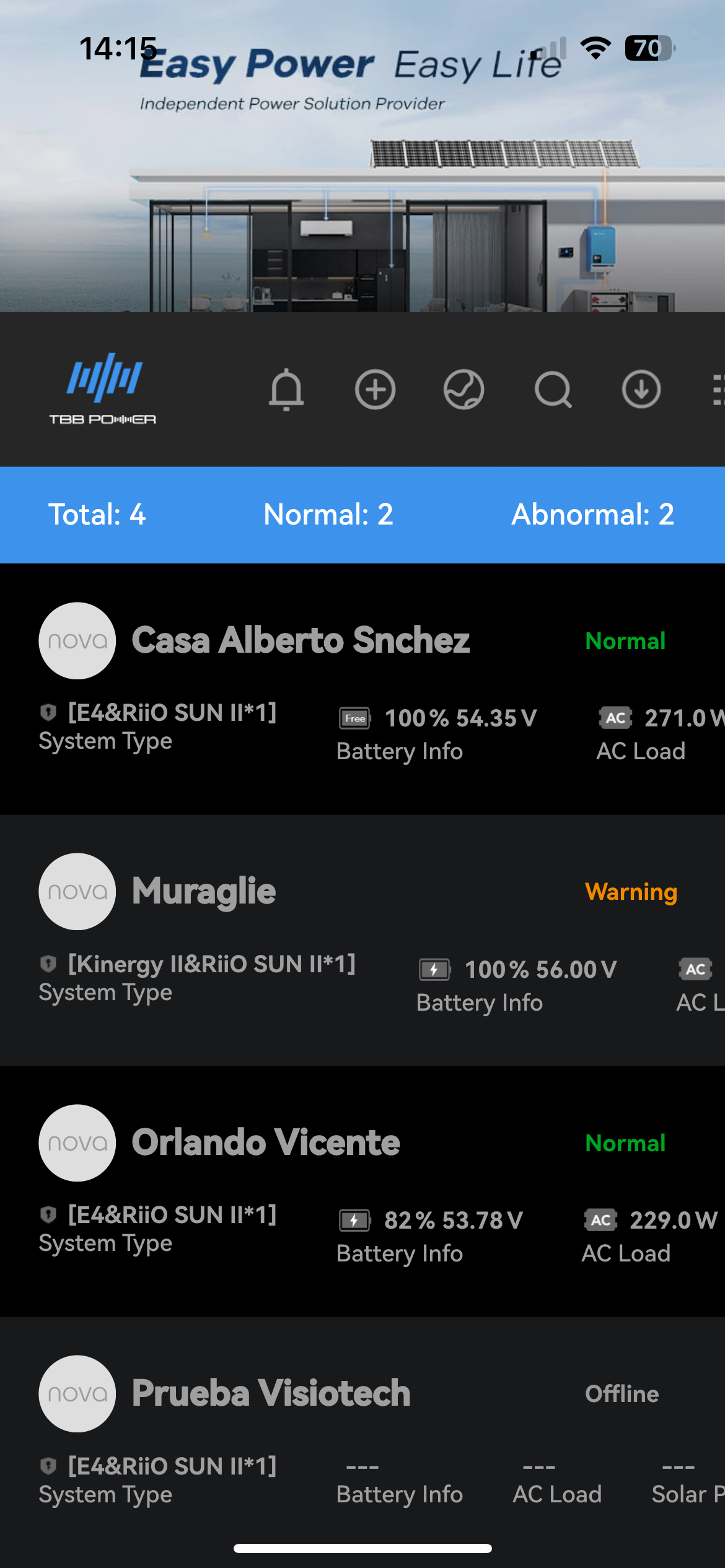

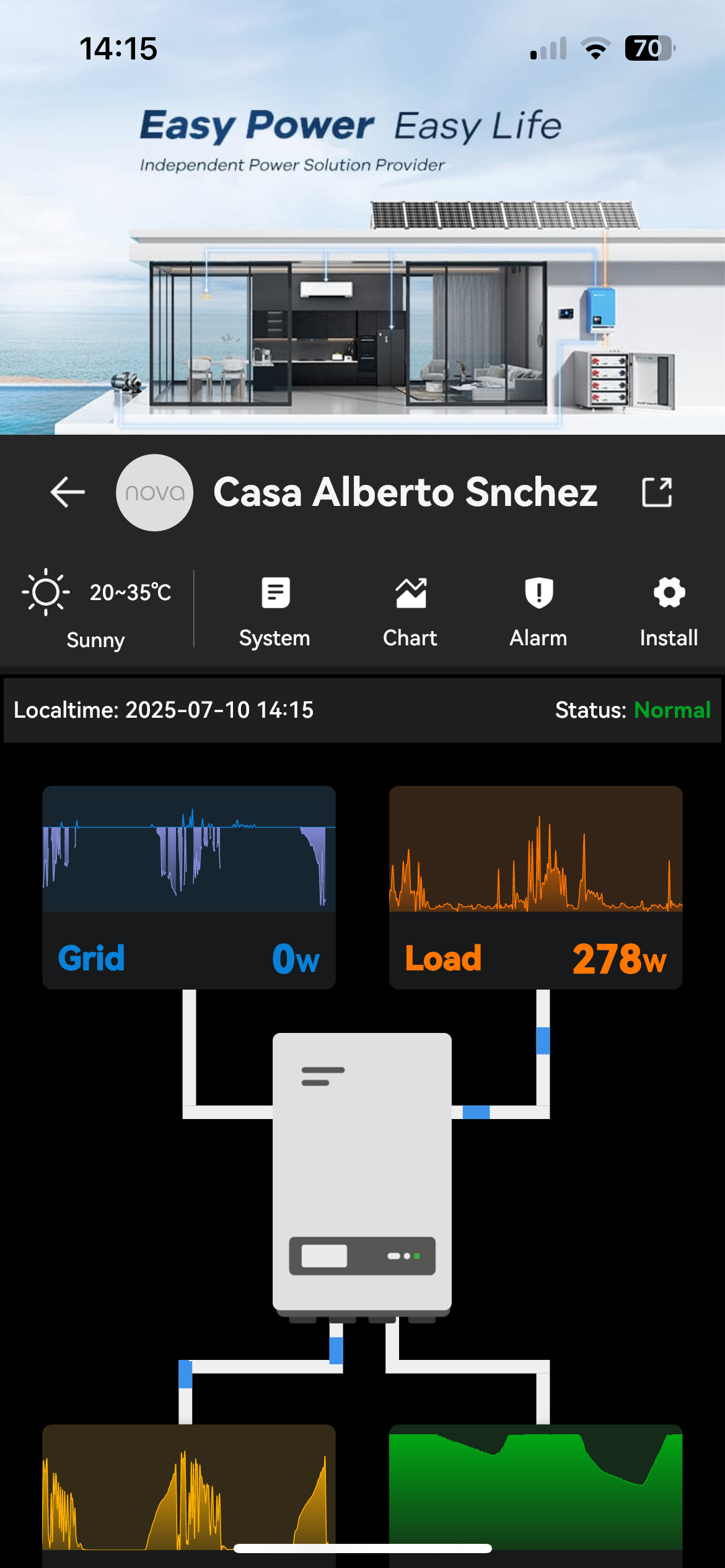

Innerhalb der App erscheint auf der Oberfläche eine Reihe von Installationen, darunter diejenige, die Sie einstellen möchten. Klicken Sie darauf und dann auf INSTALL.

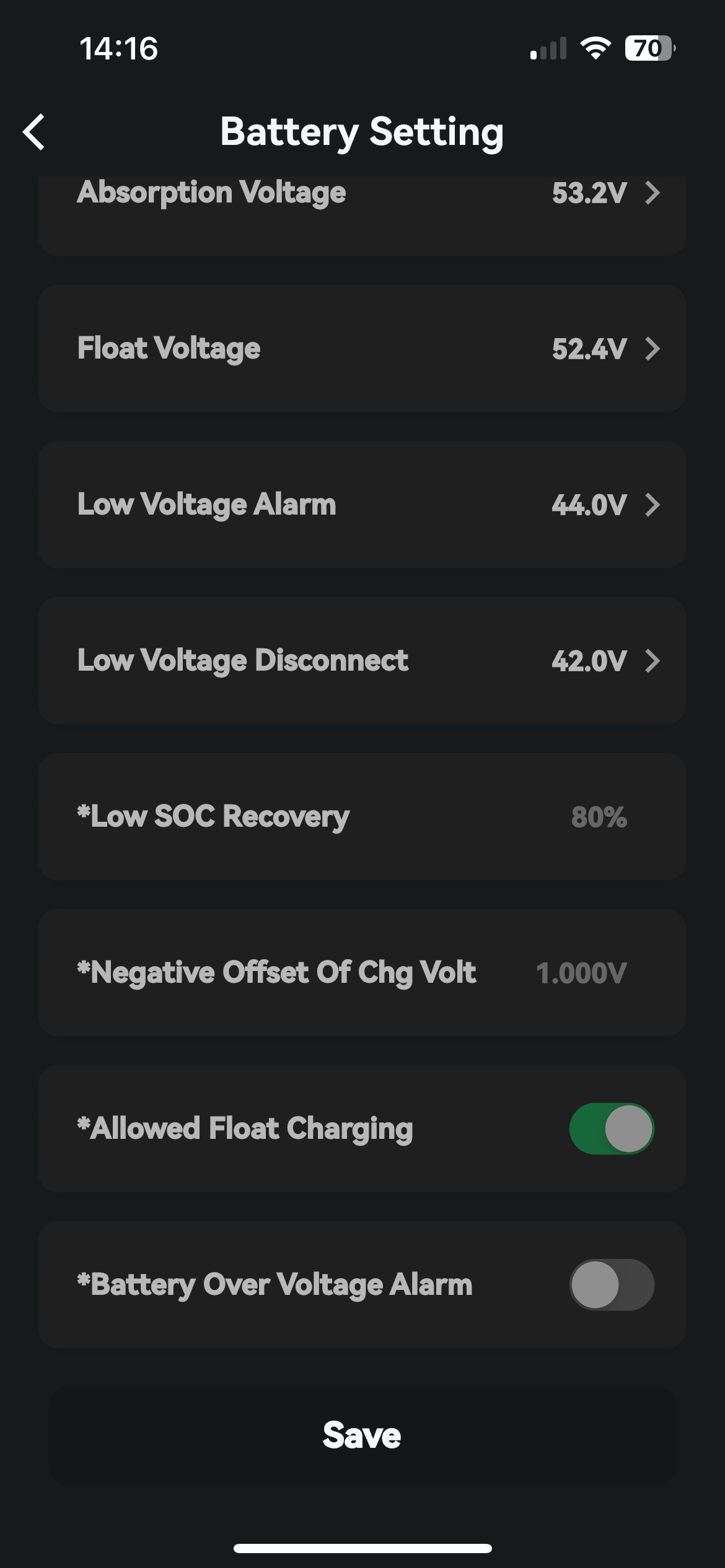

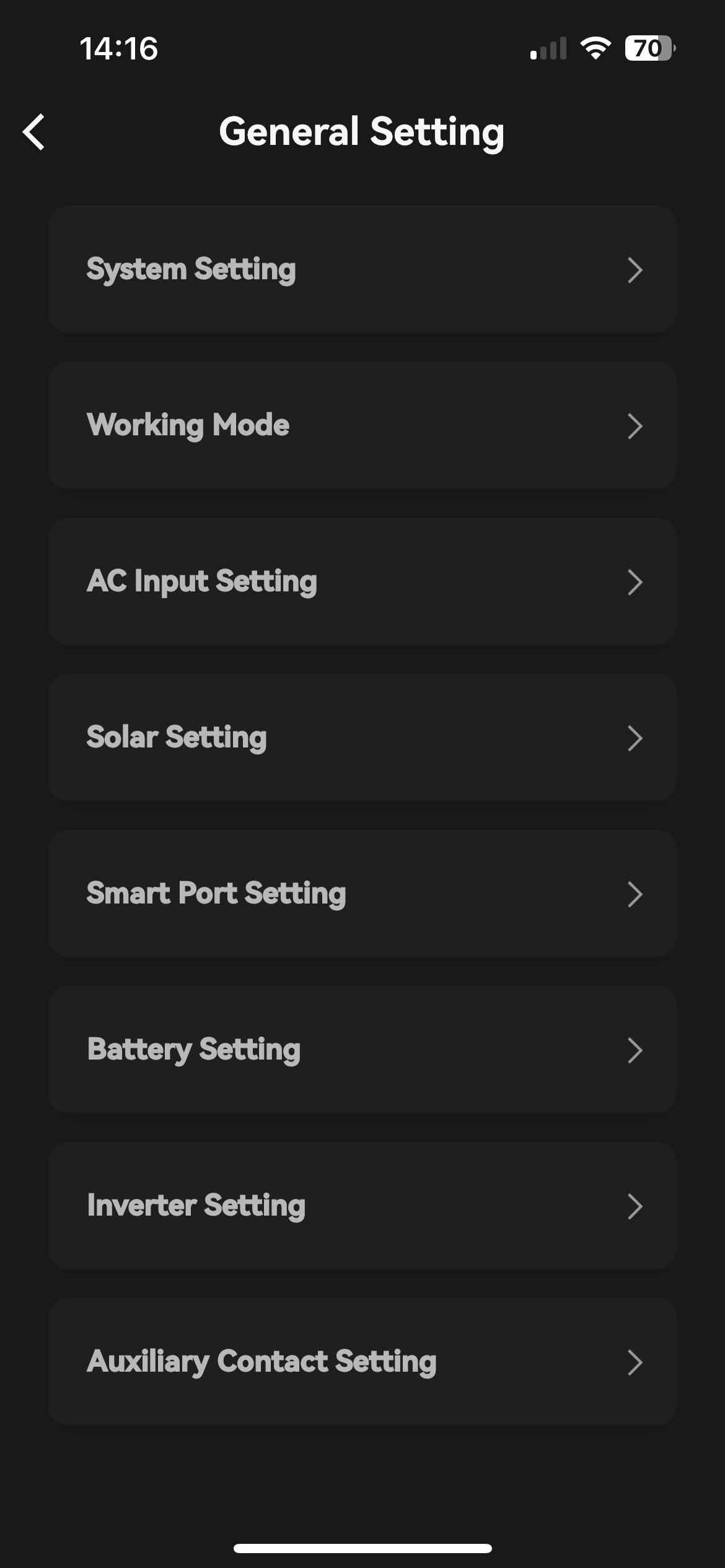

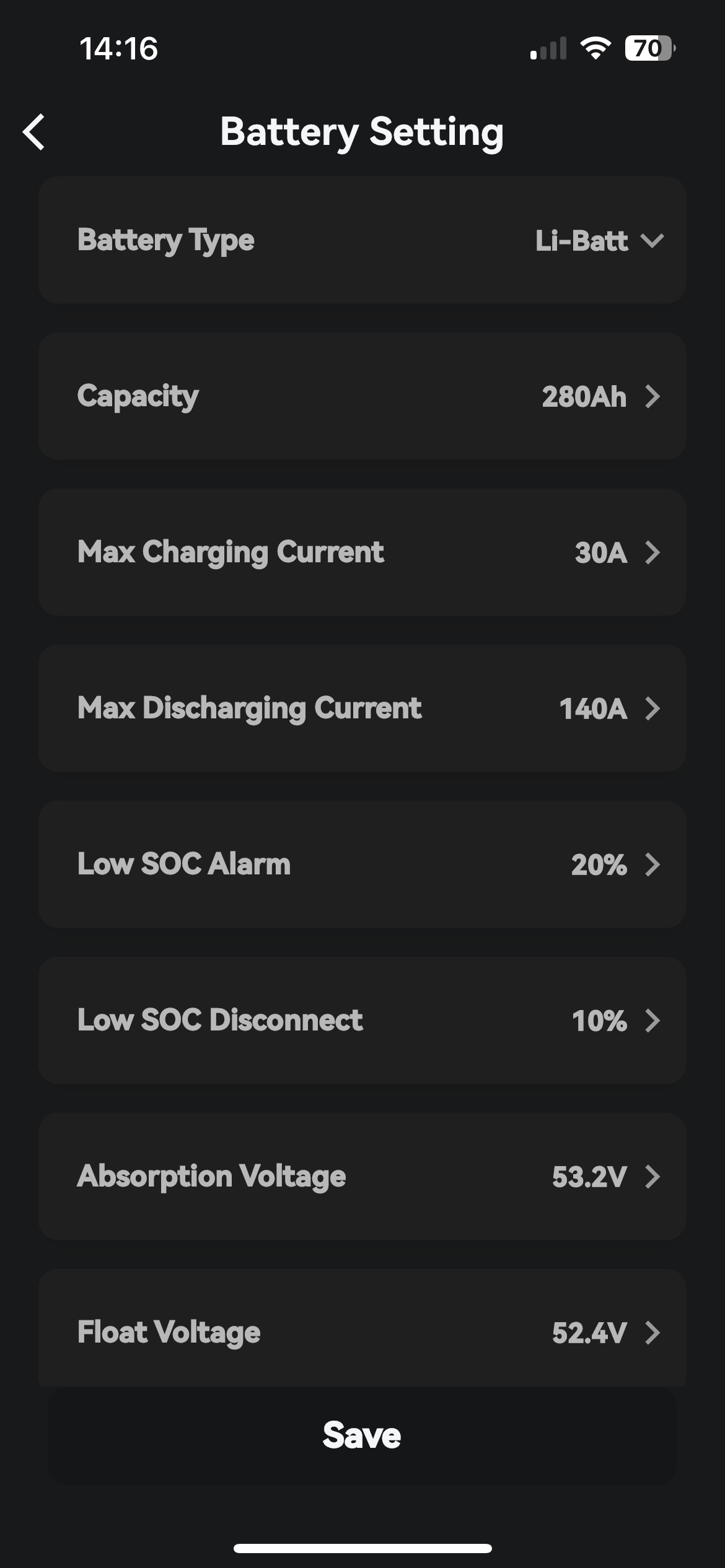

Wählen Sie dann GENERAL SETTING und BATTERY SETTING. Unter BATTERY SETTING ändern Sie die erforderlichen Parameter:

  • Batterietyp: Wählen Sie unter Battery Type die Option Lithium Battery.
  • Schwellenwert für den Schutz bei niedrigem SOC. Wählen Sie unter Low SOC Disconnect den Mindestprozentsatz der Batterie. Empfohlen 10-20%.
  • Erhaltungsladestrom: Wenn die Lithiumbatterie einen Ladestrom von 0 A sendet (bei 100 % Ladung), beträgt der Standard-Erhaltungsladestrom 2 A. Wählen Sie Disable und die Erhaltungsladung wird ausgeschaltet.
  • Maximaler AC-Ladestrom. Wählen Sie den maximalen Ladestrom der Batterie, d. h. Max Charging Current (in diesem Fall 140 A)
