Para uma topologia da rede de anéis, é necessário usar Spanning Tree Protocol (STP) para evitar loops de rede.
Este protocolo só está presente em comutadores manejáveis. Ter que usar todo o anel com esta função.

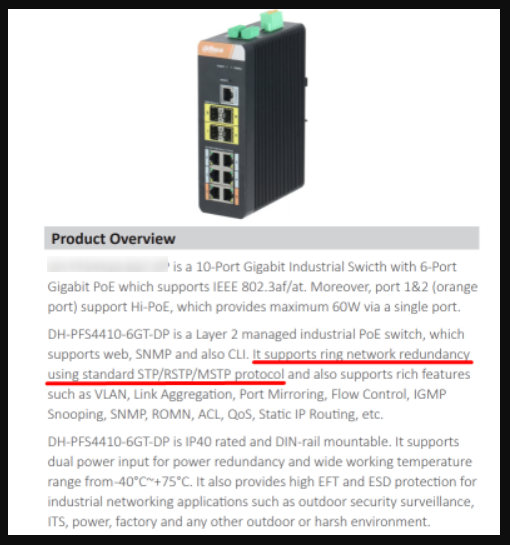

Por exemplo, o nosso XS-SWI1006H-M120, que é industrial e gerido e gerido e de acordo com as especificações do fabricante, suporta protocolos de controlo de redundância da rede ring:
Há momentos em que uma ligação em cascata é chamada de anel e pode ser confundida com topologias em estrela, malha, etc.
Os anéis em cascata expor-os-iam a circuitos de rede se não utilizassem interruptores geridos por STP.

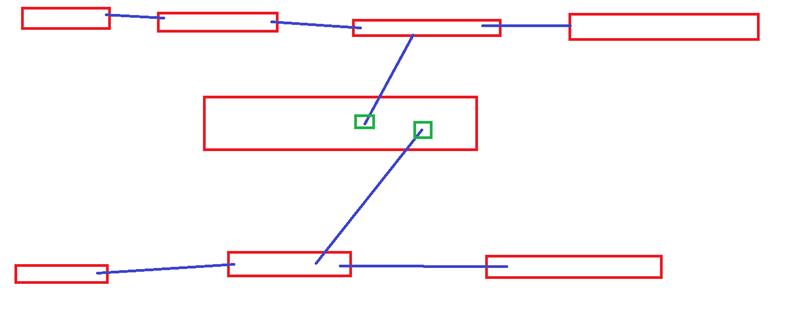

FIGURA 1
se estiver num anel (o círculo está fechado e há loops, é necessário que todos tenham STP) em tal caso, não é necessário mesmo que o do meio seja.

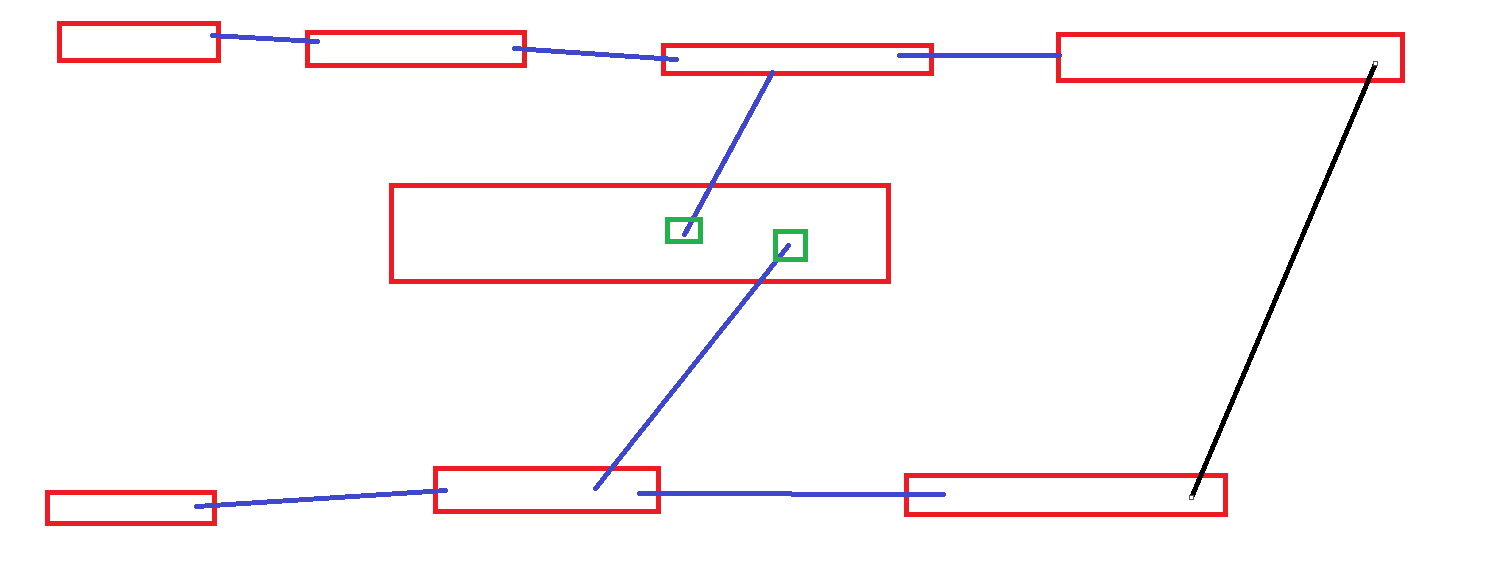

FIGURA 2
Se há algo assim, a STP já é necessária, porque há um ciclo e todos têm de suportar isso.

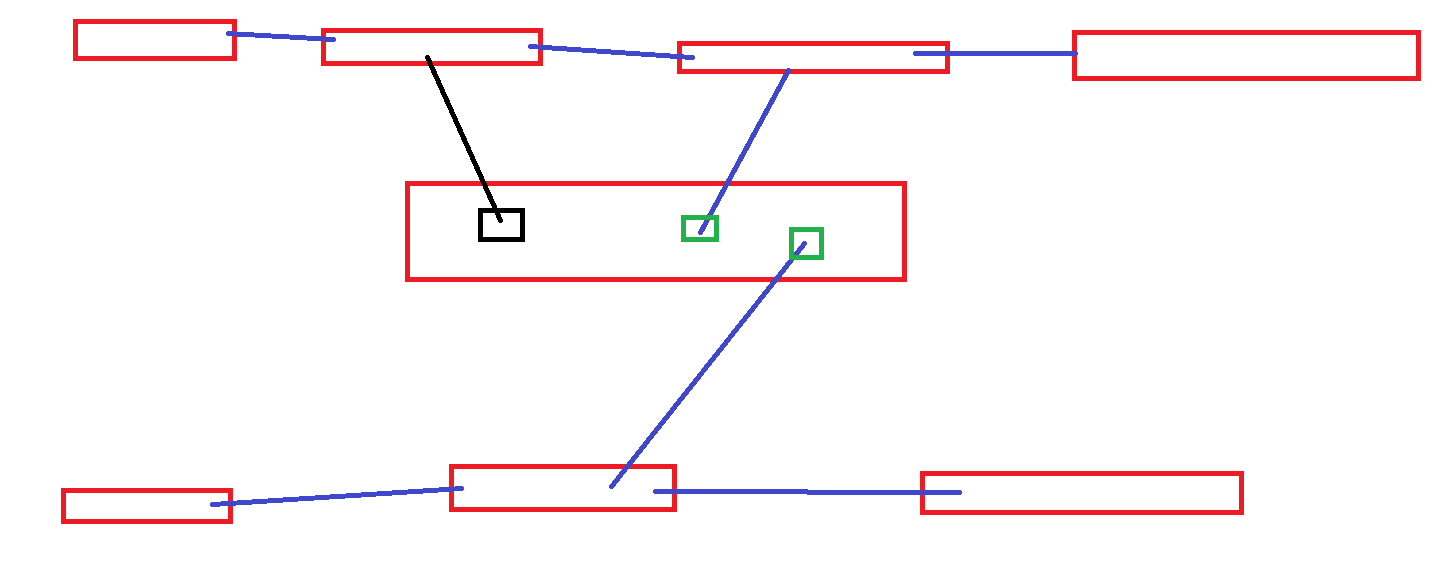

FIGURA 3
ou apenas algo assim, também haveria loop e o mesmo, todos precisam de STP
