LIGAÇÃO ENTRE O PAINEL DE INCÊNDIO AVANÇADO E O REPETIDOR AVANÇADO
Ligação entre central de incêndio e repetidor, deve ter-se em conta que tanto no conetor de entrada da placa de rede deve ser colocada uma resistência de 150 ohm no mesmo equipamento como no painel do repetidor na saída deve ser colocada outra resistência de 150 ohm para fechar o circuito.

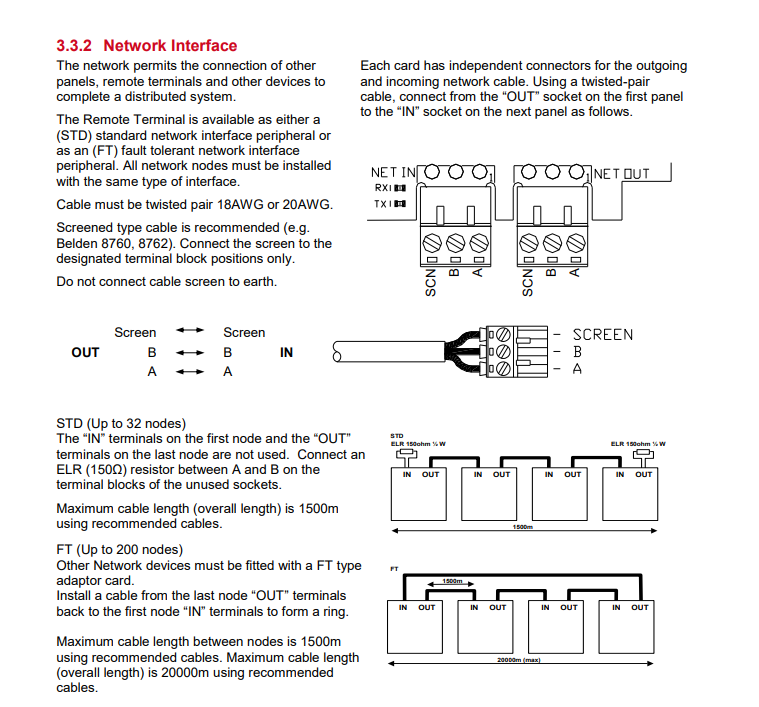

Este tipo de ligação seria para instalações normais, com não mais de 32 repetidores e uma central, desde que a distância não ultrapasse os 1500 mt, começando e terminando sempre com uma resistência de 150 Ohm.
No segundo caso mostrado na imagem, trata-se de uma instalação com até 200 repetidores e a central e com uma distância máxima de cablagem de 20000 mt, neste caso não seria necessário utilizar uma resistência de 150 Ohm, teríamos que fazer a ligação fechando o circuito desde a central até ao último repetidor.
Na imagem seguinte, anexamos a ligação elétrica.

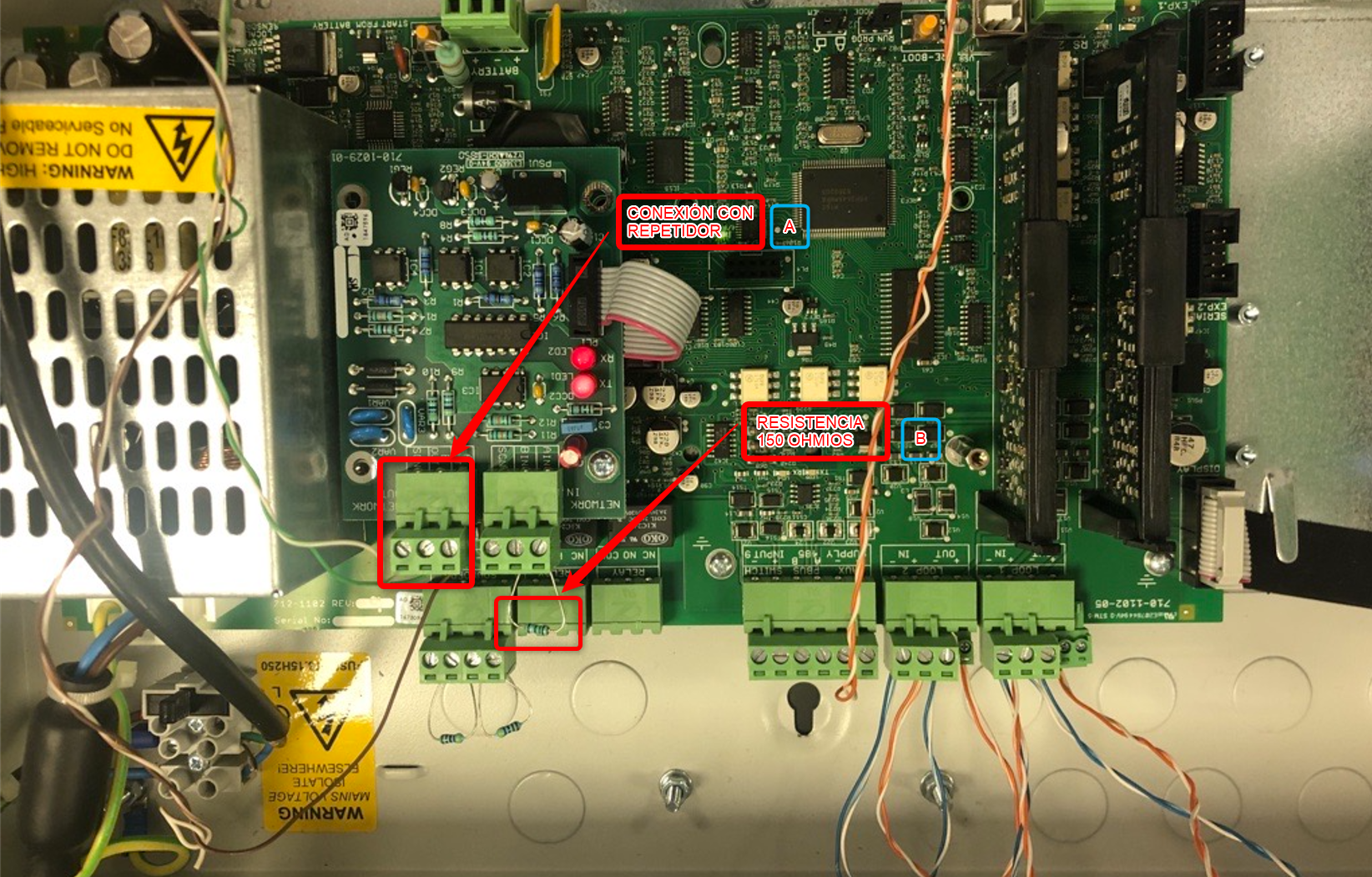

CENTRAL
A: LIGAÇÃO COM O REPETIDOR.
B: RESISTÊNCIA 150 OHMS.

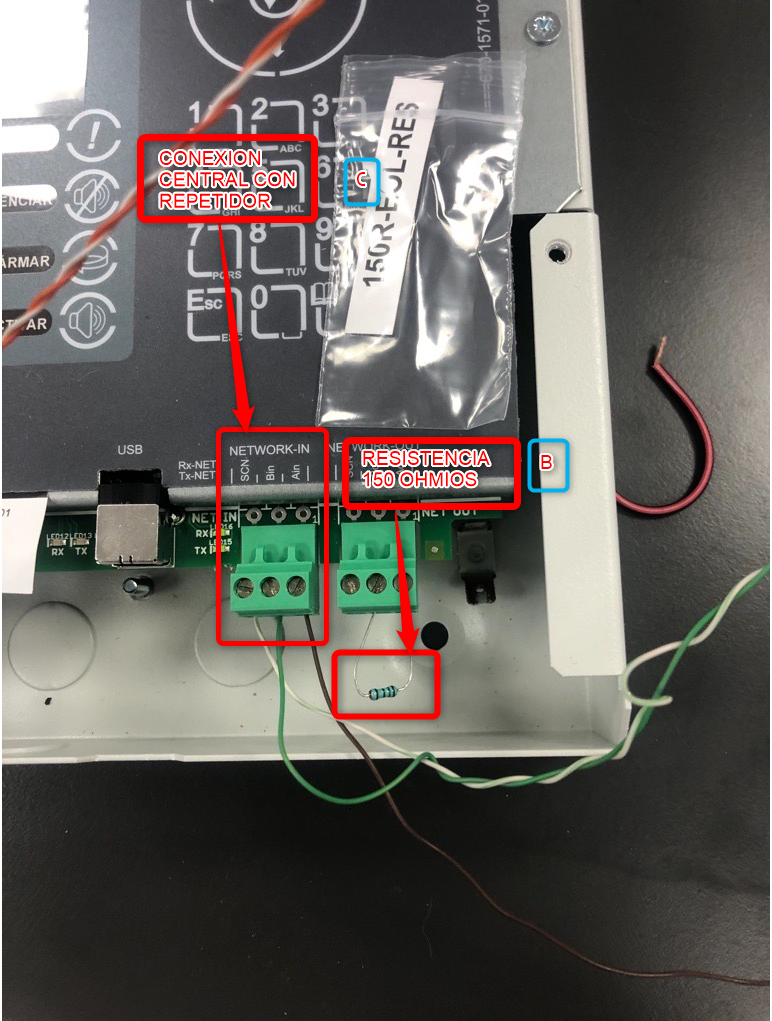

REPETIDOR
B: RESISTÊNCIA 150 OHMS.
C: LIGAÇÃO CENTRAL COM REPETIDOR.

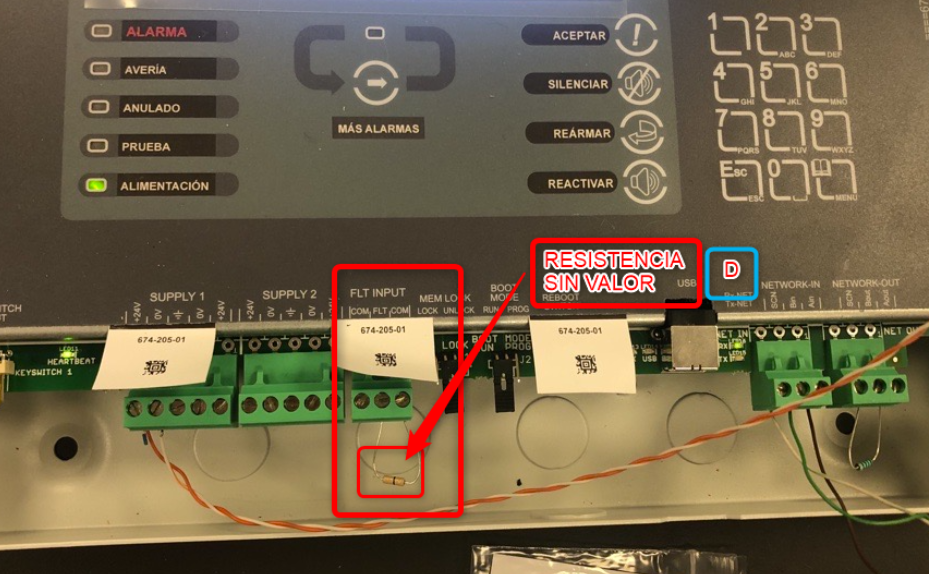

A resistência sem valor também deve ser colocada no conetor indicado.
REPETIDOR
D: RESISTOR SEM VALOR.
Em seguida, é preciso programar a central no nível 3, entrando em setup e dizendo-lhe que a central com ID 1 deve falar com ele, id 2, e é preciso dizer ao repetidor que é ele, id 2, e que tem de comunicar com ele, id 1, como mostram as imagens.
Exemplo de ID de central de controlo com 2 repetidores e assim por diante:
Central 1-2
Repetidor 2-3
Repetidor 3-1
Lembre-se que a resistência de 150 Ohm só pode ser colocada no último repetidor, neste exemplo seria colocada na saída do repetidor 2.

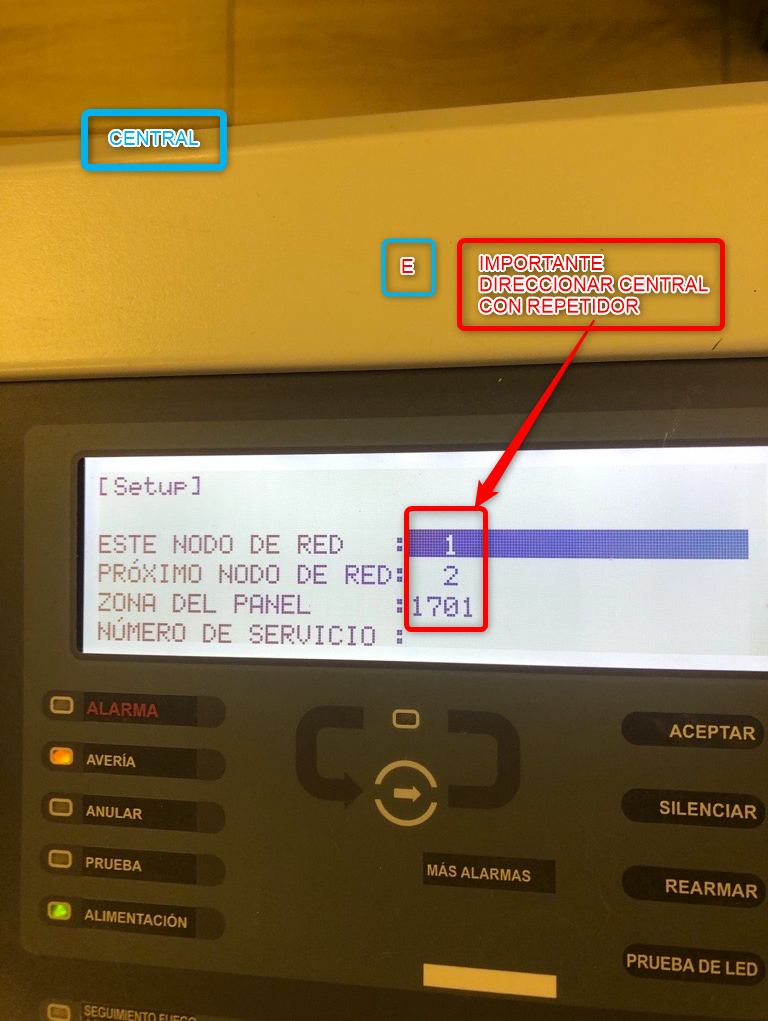

CENTRAL
E: IMPORTANTE EMPARELHAR COM O REPETIDOR.

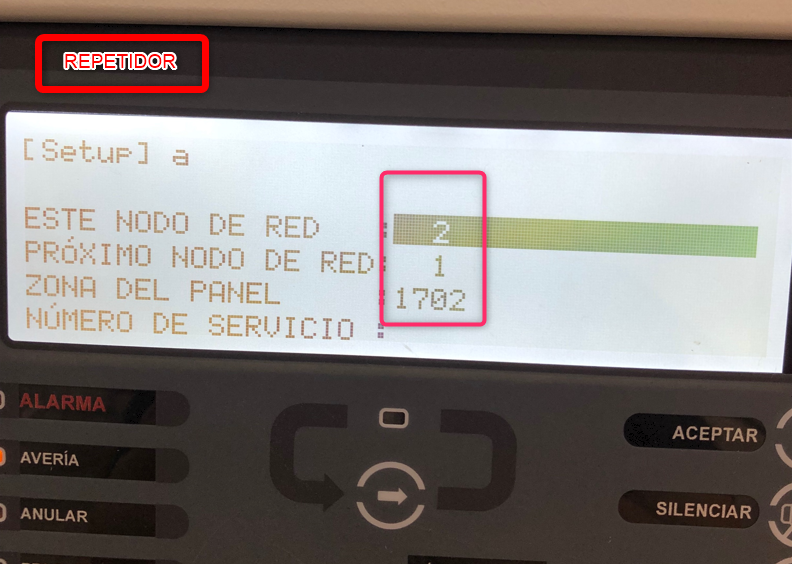

REPETIDOR

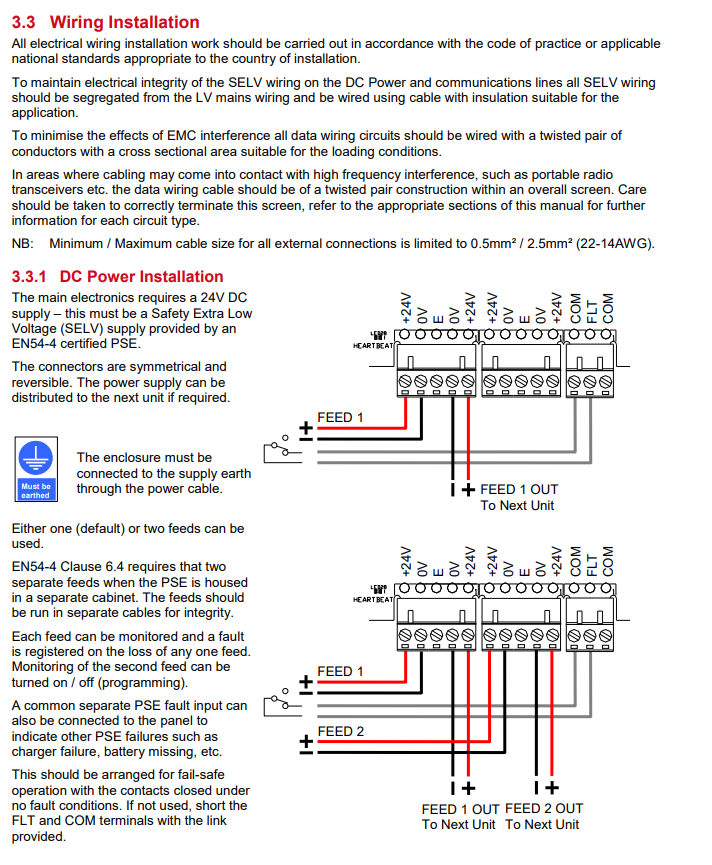

A seguir mostra-se onde ligar a fonte de alimentação ao repetidor, que pode ser alimentado a partir da saída auxiliar de 24V do próprio painel de controlo.
Estas informações podem ser encontradas no manual do equipamento, que pode ser descarregado abaixo.
