O armamento parcial nos permitirá, dependendo da entrada de alarme que ativarmos, armar uma série de câmaras ou outras, e somente essas câmeras enviarão eventos para o CRA, por exemplo
Para isso, teremos de seguir estes passos:

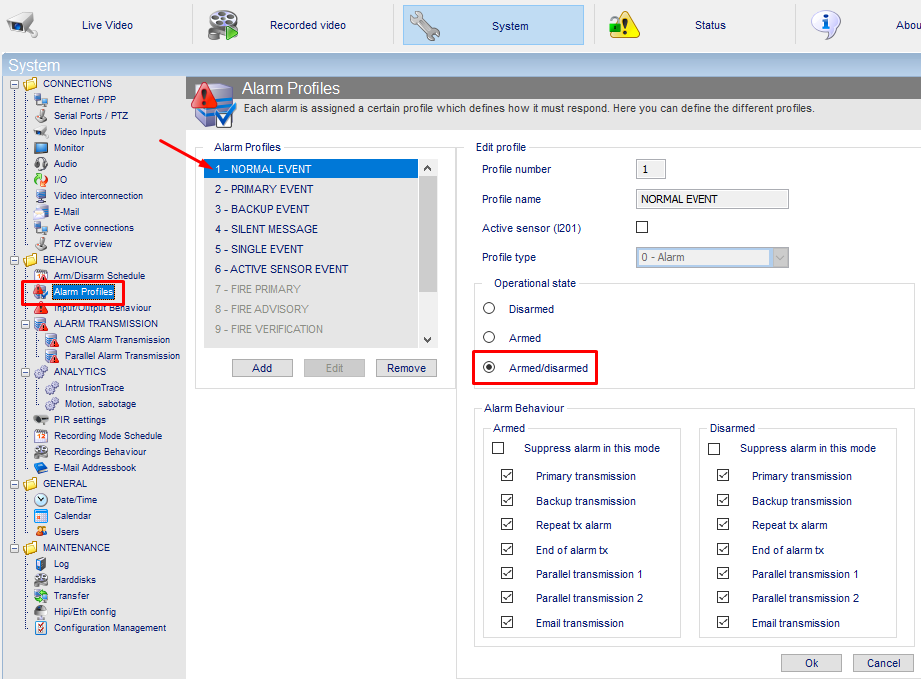

- Ter um perfil de alarme configurado em Armar/Desarmar, podemos usar o Normal ou criar um novo

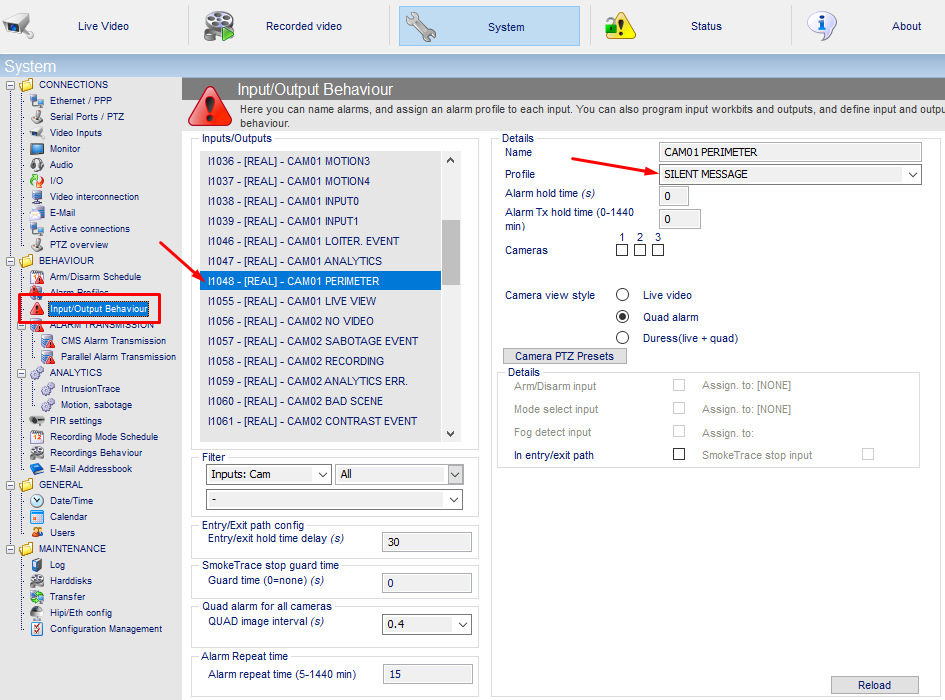

- Configure todos os perímetros de todos os canais em modo silencioso:

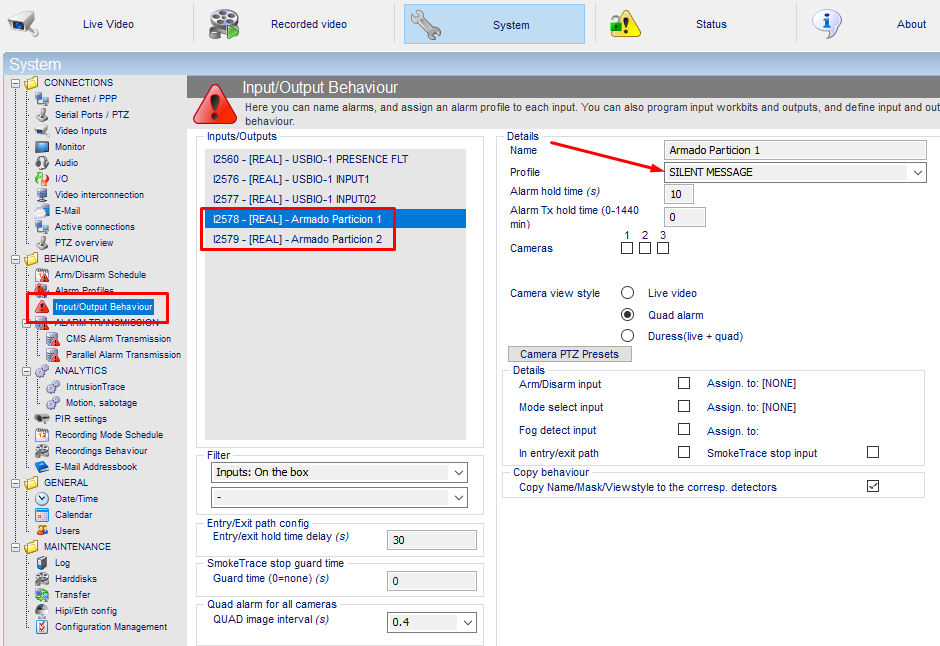

- Definimos as entradas de alarme que vamos utilizar em modo silencioso, neste caso vamos utilizar as entradas 3 e 4 para as duas partições:
- Neste ponto iremos configurar o Workbit, estes são os que irão atuar no envio dos eventos. Portanto, terão que ser configurados com o perfil Normal que indicamos no início, um Workbit terá que ser usado para cada canal analítico, escolhendo a câmara que estamos configurando e estabelecendo em cada caso o perímetro da câmara e a partição à qual ela pertence.

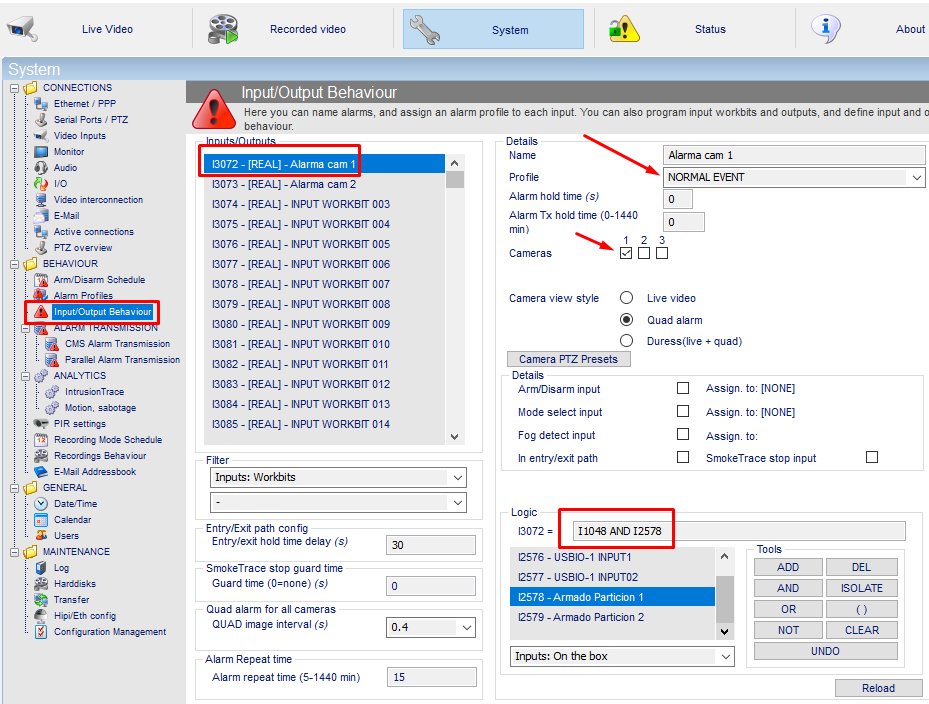

- Exemplo 1: A câmara 1 será configurada em workbit 1, perfil Normal, com perímetro 1 e partição 1, portanto, se fecharmos o contacto de relé 1, armaremos este canal:

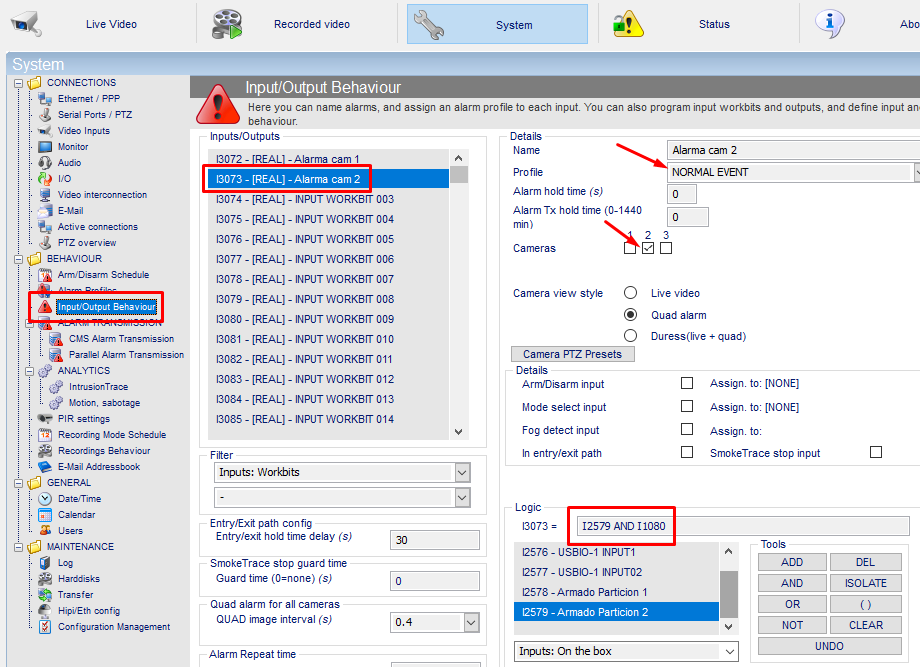

- Exemplo2: A câmara 2 será configurada em workbit 2, perfil Normal, com perímetro 2 e na partição 2, portanto, se fecharmos o contato de relé 2, armaremos este canal:
Com estes passos já estaríamos configurados os dois canais, cada um em uma partição
CONFIGURAÇÃO DE GRAVAÇÃO
Em relação à gravação na unidade Xtralis, temos 2 opções:

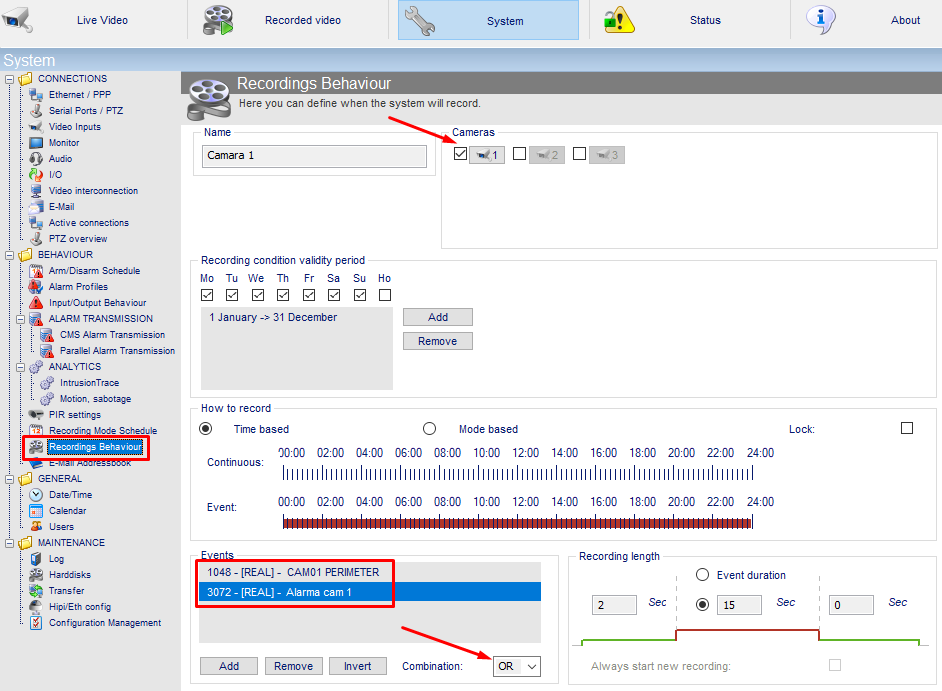

- Registar sempre que ocorre um evento de perímetro, independentemente das divisões estarem ou não armadas. Neste caso vamos escolher o canal que queremos gravar, o seu perímetro e, usando a opção OR, adicionar o workbit desse canal:

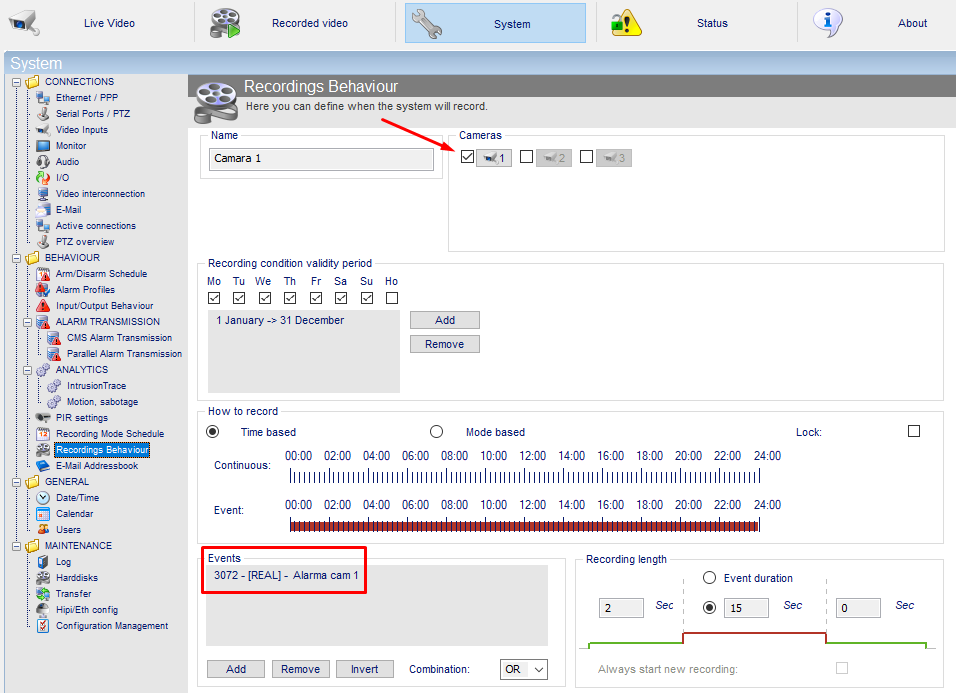

- A outra opção é fazer a gravação apenas quando ocorre no perímetro e a divisão em questão está armada, neste caso vamos apenas adicionar o Workbit:
CONFIGURAÇÃO DAS SAÍDAS DE RELÉ
Com esta forma de trabalhar com armamento parcial, se quisermos ativar uma saída de relé para cada uma das partições que temos configurado, vamos definir cada uma das saídas com o workbit de todas as câmaras da partição usando a opção OR.

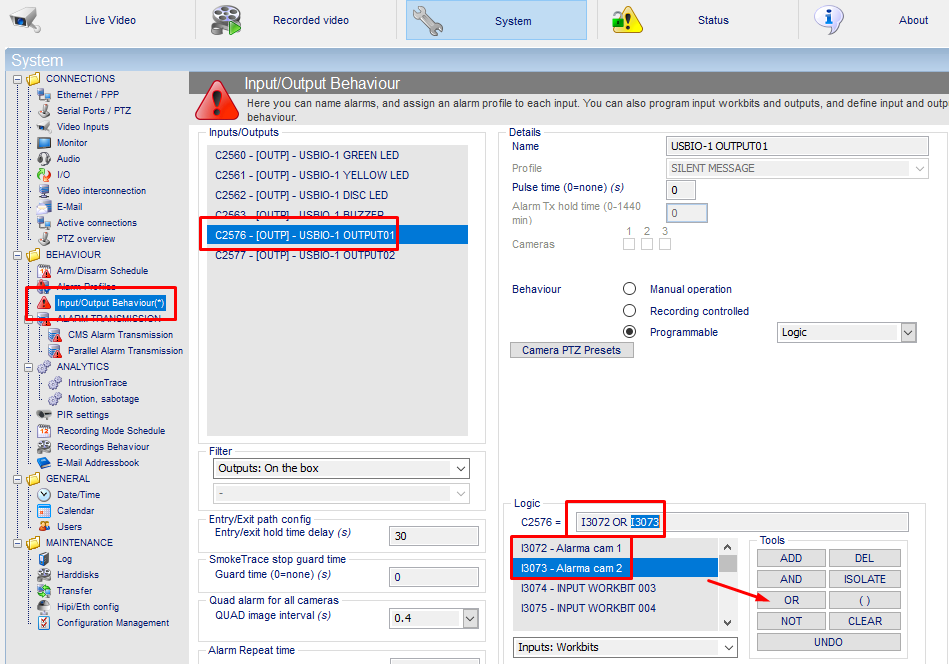

Se, por exemplo, minha partição 1 for configurada com os canais 1 e 2, e se quiser ativar o relé 1, a configuração será selecionando essa saída e adicionando o Workbit dos dois canais com a opção OR:
