Para configurar um segundo monitor em um sistema de videoporteiro X-SECURITY com firmware SIP seguir os passos abaixo:
Este video abaixo, em Português explicamos detalhadamente esta configuração
VIDEO TUTORIAL EM PORTUGUÊS:
Configuração SIP 2 Monitores e 1 Painel com WIZARD

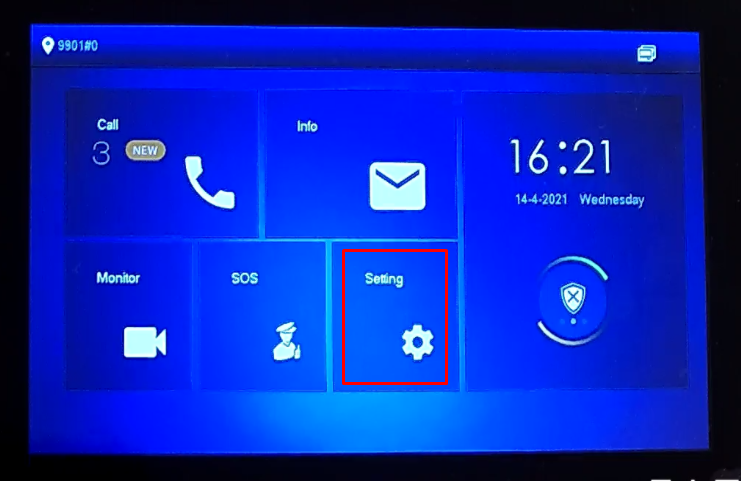

-1. No menu principal do primeiro monitor, clique em CONFIGURAÇÃO durante 6 segundos.

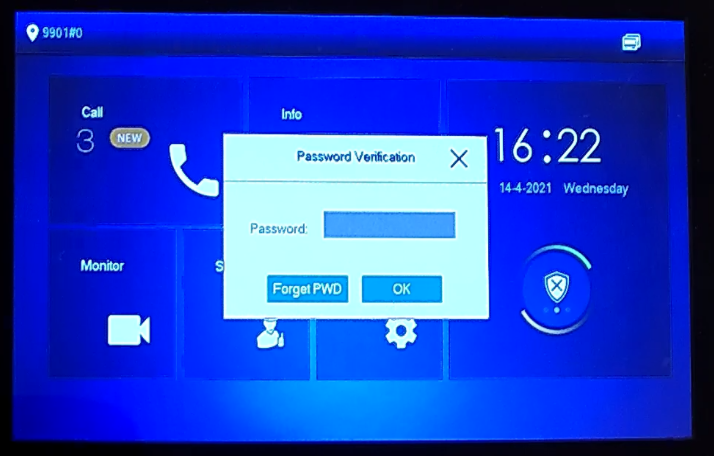

Digite a password usada para ativar o dispositivo, no nosso caso utilizamos "888888".

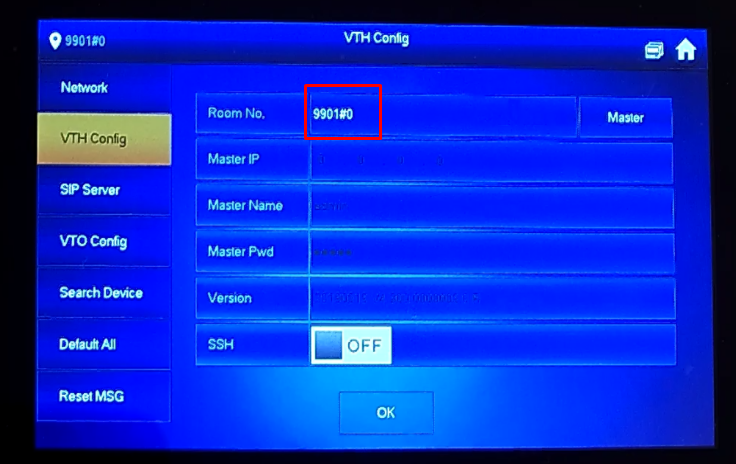

-2. Vá para a aba VTH Config, introduzir o número da sala 9901#0 e deixe a opção master por padrão.

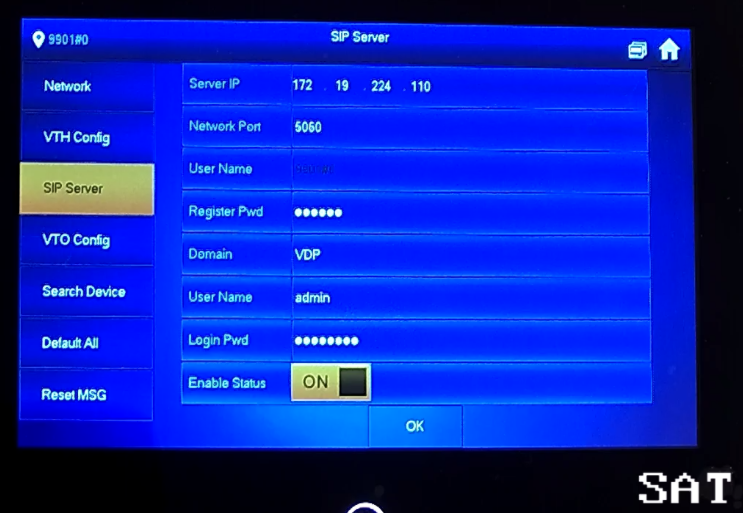

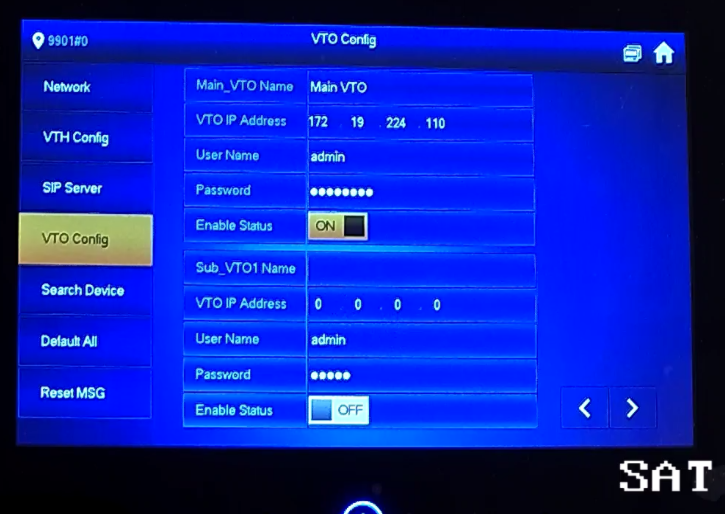

Uma vez no ecrã, teremos de verificar se a nosso monitor MASTER está correctamente configurada com a nossa placa.
- SERVIDOR IP: Devemos inserir o endereço IP do VTO (Estação Externa)
- PORTA DE REDE: 5060
- USERNAME: Não pode ser modificado.
- Registro Pwd: 123456 (Manter por padrão)
- DOMAIN: VDP
- USERMANE: O usuário do VTO (Estação Externa)
- Login Pwd: A password do VTO (Estação Externa)
Verificar primeiramente se o VTO faz a chamada corretamente com o primeiro monitor, se a chamada é efetuada com sucesso, seguir com o procedimento.
-3. No segundo monitor, acessar configuração, em configurações de Rede verificar se está na gama IP correcta.

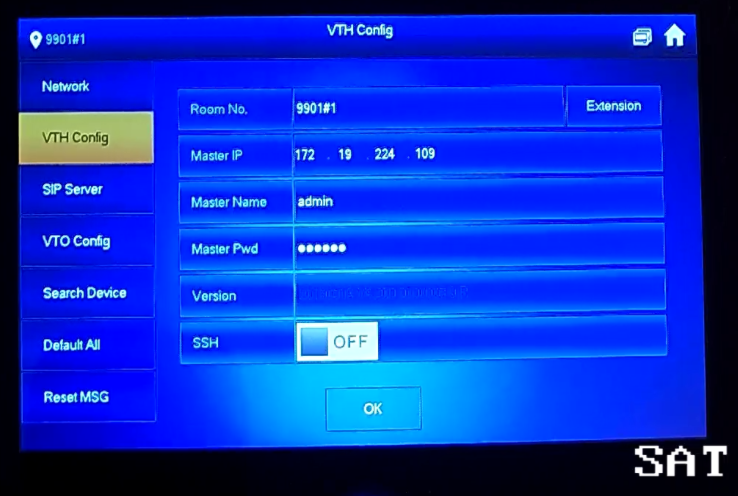

-4. Vá para a aba de configuração VTH e defina o número da sala para 9901#1 e o monitor como a extensão. Em seguida, configurar o endereço IP do nosso monitor MASTER, no nosso caso, o IP MASTER é 172.19.224.109.
O utilizador deve ser sempre admin e a password, aquela que usamos na ativação do nosso monitor MASTER, no nosso caso, usamos "888888"
.

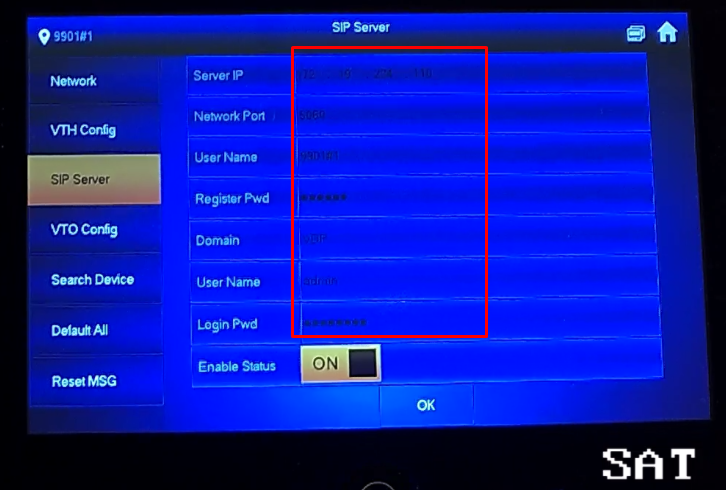

Ao acessar SIP SERVER, ele deve aparecer todo preenchido e em CINZA, não é possível alterar nenhuma opção.

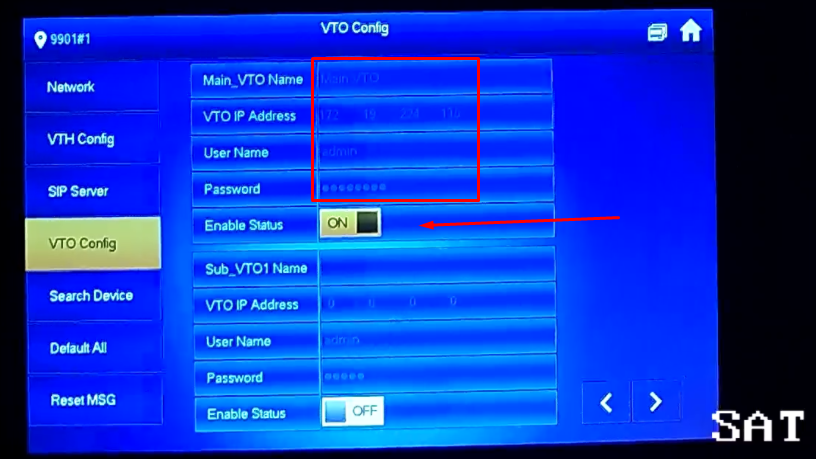

Onde está marcado com a caixa vermelha não temos a opção de alterar nada, basta verificar se tudo está correto de acordo com o nosso monitor MASTER.
Onde está marcado com a flecha, temos de activar, por defeito estará em CINZA, uma vez activado, verificar os ícones na margem superior direita, temos de ter a certeza que o ícone da placa com um X desaparece.
Após estes simples passos teremos nosso segundo monitor configurado como ESCRAVO.
