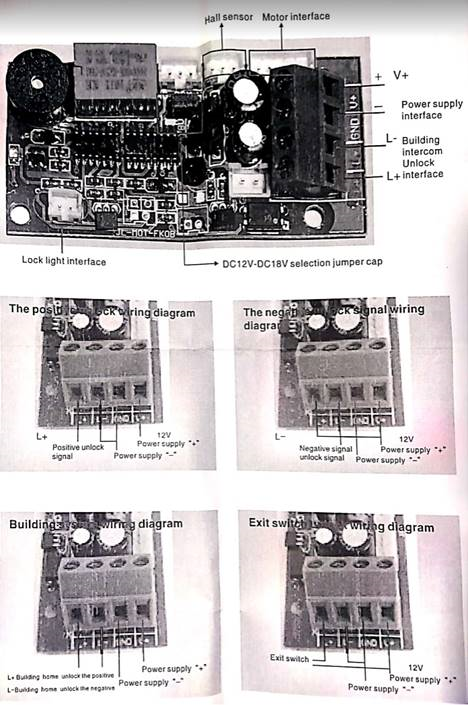

Das possíveis opções de configuração indicadas no manual do produto, explicamos a primeira e mais intuitiva.
Para que a fechadura se abra, temos que fazer uma ponte entre L- e GND e conectar o polo positivo de 12V ao L+; para isso, no equipamento de controlo de acesso faremos uma ponte entre +12V e COM e levaremos o NO ao L+ da fechadura.
Desta forma, quando a relé do dispositivo do Controlo de Acesso for ativada, o impulso de 12V alcançará o conector L+ e a fechadura será aberta.
