Existem muitos dispositivos IP que pertencem à categoria Passive PoE, ou seja, que normalmente não usam os pinos conectores RJ45 que não são usados para dados.

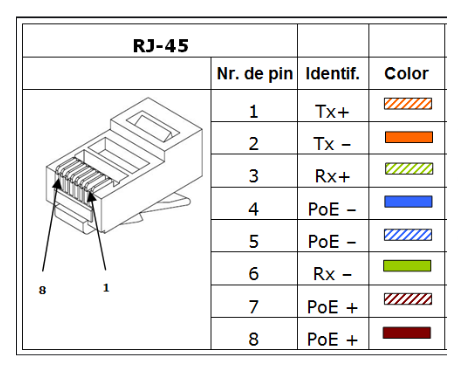

Para fornecer a parte de alimentação, temos que nos concentrar nos seguintes pinos:
- pinos 4 e 5 (azul / branco-azul) para o negativo
- pinos 7 e 8 (branco-castanho / castanho) para o positivo
A tensão deve estar de acordo com o dispositivo, normalmente 12V ou 24V (ver especificações do dispositivo) e sempre em CC.
Este método de alimentação é limitado a 40 metros, dependendo da cablagem.
As referências que usamos para alimentar dispositivos POE passivos são:
https://www.visiotechsecurity.com/es/productos/accesorios/inalambrico/epe-1212-detail#tab=prod_0
Fontes de alimentação 24V
https://www.visiotechsecurity.com/es/search?keyword=dc24v
Fontes de alimentação 12V:
https://www.visiotechsecurity.com/es/search?keyword=dc12v
