O teclado Uniview permite a adição de gravadores (DVR/NVR) e do software de gestão EzStation; a adição deste último é o que permitirá o controlo directo das câmaras IP PTZ sem passar por um videogravador.
ADIÇÃO DE UM GRAVADOR
Para adicionar um gravador ao teclado UV-KB-1100, a primeira coisa que temos que fazer é entrar no menu do equipamento; por padrão a senha do usuário administrador é 123456.

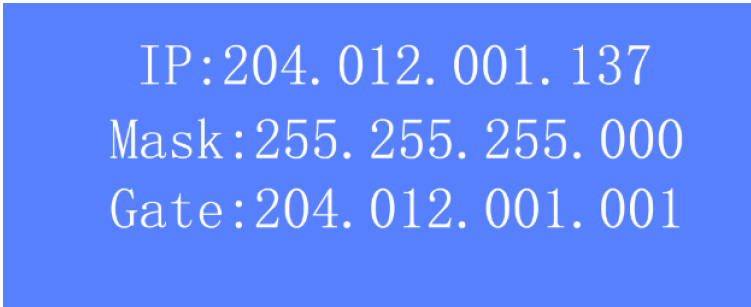

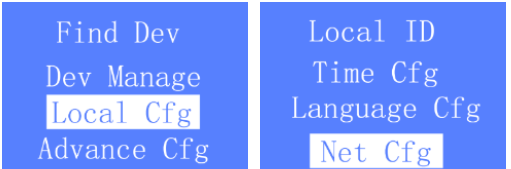

Uma vez dentro, a primeira coisa a fazer é configurar o IP do teclado:
Uma vez configurado o IP (dentro do mesmo intervalo que os outros equipamentos), adicionaremos o gravador à configuração do teclado. Para isso, acedemos à secção seguinte:
- ID: número que queremos atribuir a este gravador no nosso teclado
- Name: vamos colocar aquele que queremos (pode ser deixado vazio)
- D_Type: tipo de dispositivo que vamos adicionar, vamos escolher entre DVR ou NVR, dependendo se é um ou outro
- L_Type: formulário de comunicação com o terminal a ser adicionado, vamos colocar Rede uma vez que o controle do gravador será por rede. Neste ponto vamos pressionar Enter ou o botão do joystick para especificar o IP do nosso gravador
Para a porta, vamos ficar com os 6000.
Para terminar, vamos pressionar Enter e ele nos indicará se queremos salvar as mudanças, aceitamos e teremos nosso gravador adicionado

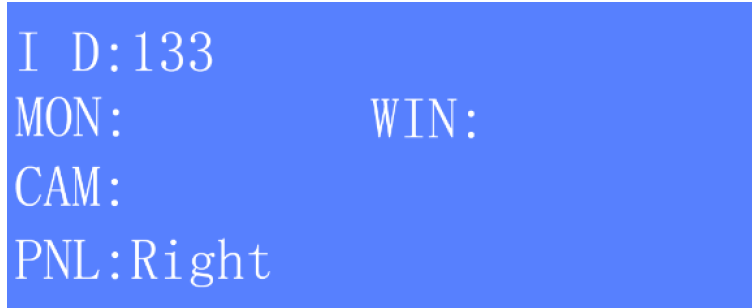

Para começar a controlar o gravador, estando no menu principal, pressione ID e o número de identificação que demos ao nosso equipamento (neste caso 133) e Enter, e novamente Enter para acessar as secções de controlo do equipamento

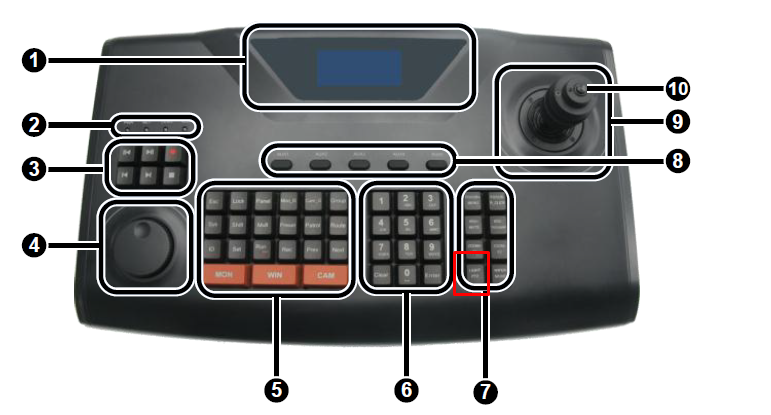

Para definir o canal que queremos controlar em tamanho real, pressionamos NumCanal+CAM, depois para controlar o PTZ usamos o botão LightPTZ:
SOFTWARE EZSTATION ADICIONADO PARA CONTROLAR UMA CÂMARA PTZ

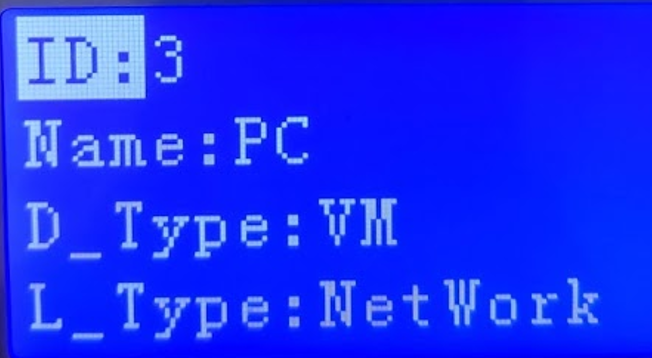

Para poder controlar uma câmara PTZ IP Uniview com o teclado, teremos que adicionar o software EzStation ao teclado, teremos que adicionar um novo dispositivo no teclado com a opção VM e especificar o IP do computador no qual a EzStation está rodando:

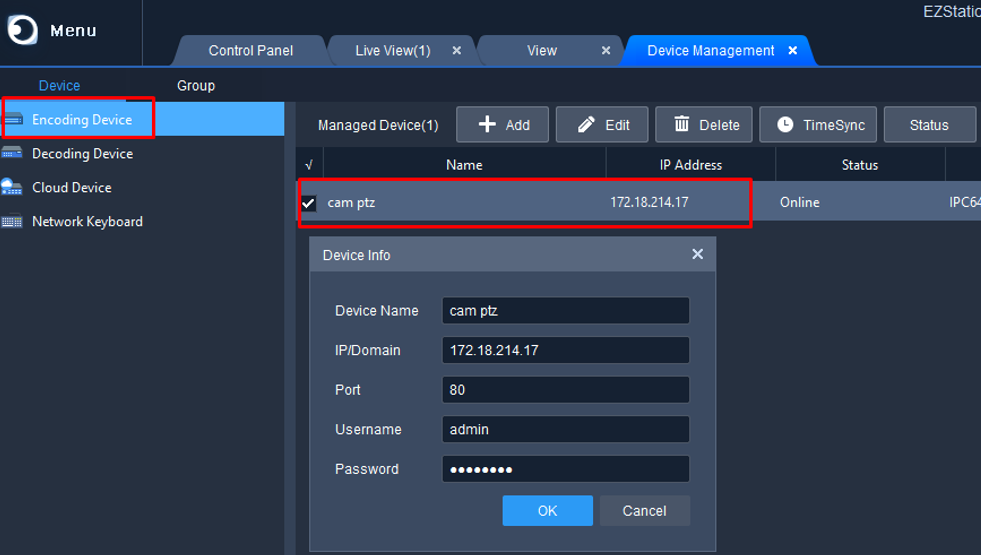

Uma vez que o PC tenha sido adicionado ao teclado, adicionaremos a câmara ao software da EzStation:

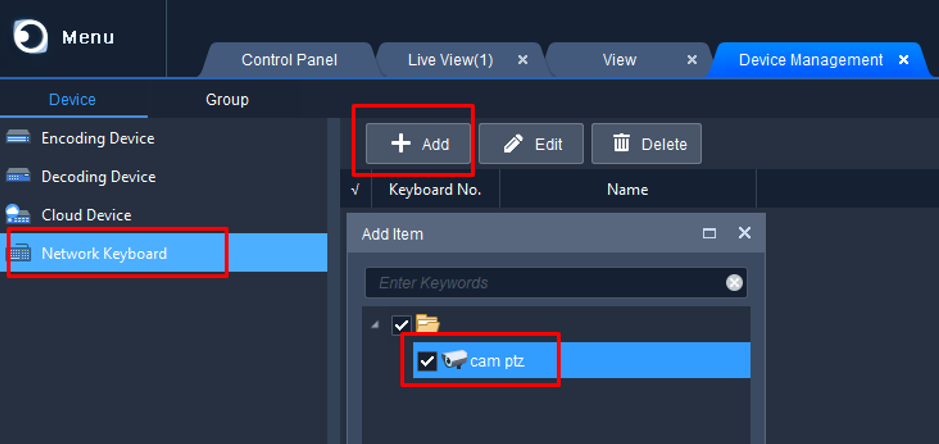

A seguir iremos à secção Network Keyboard onde adicionaremos a câmara à lista, o que permitirá ao teclado aceder ao software e controlar essa câmara:

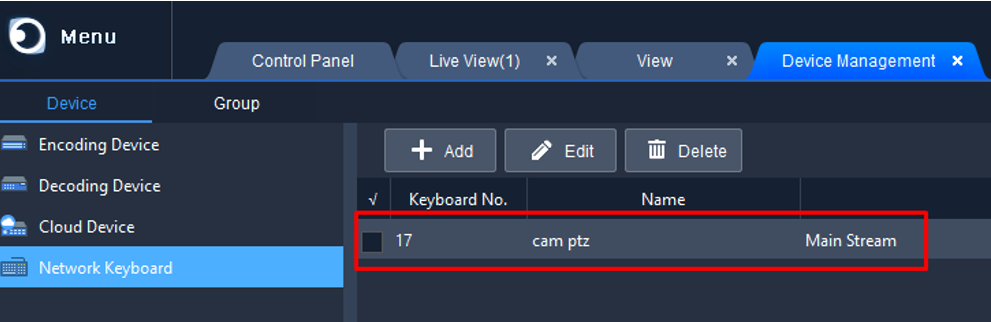

A câmara adicionada neste caso tem o número 17:
O último passo é controlar a câmara a partir do teclado
- Acesse o ID onde registamos a EzStation, neste caso o 3, ID+3+Enter
- Escolha o número da câmara associada ao software, 17, 17+CAM
Baixe o manual: https://athena-visiotech.s3-eu-west-1.amazonaws.com/CUHEw3ABGAWsnHhdMkRp/KB-1100-Professional%20Surveillance%20Keyboard%20User%20Manual-V1.02.pdf
