Lembre-se que para atualizar os firmware dos dispositivos deve-se utilizar o VDP CONFIG através do toolbox.
Configuração SIP 2 Monitores e 1 Placa
Configuração SIP 1 Monitor e 2 Placas

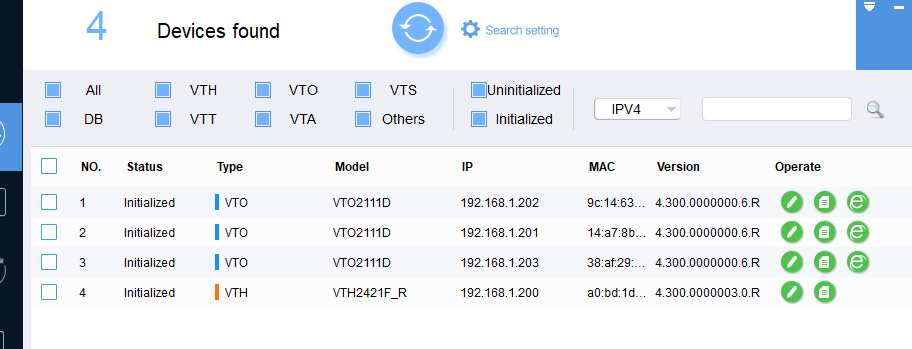

Para este exemplo usamos um display VTH2421F e 3 unidades de VTO2111D-WP.

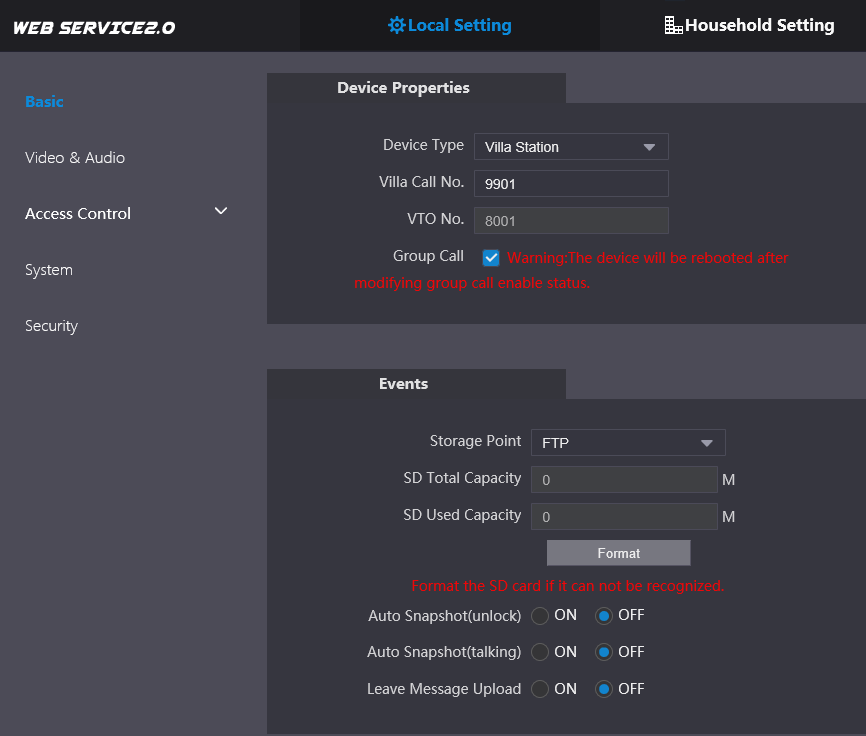

No VTO principal, a configuração deve ser por padrão:

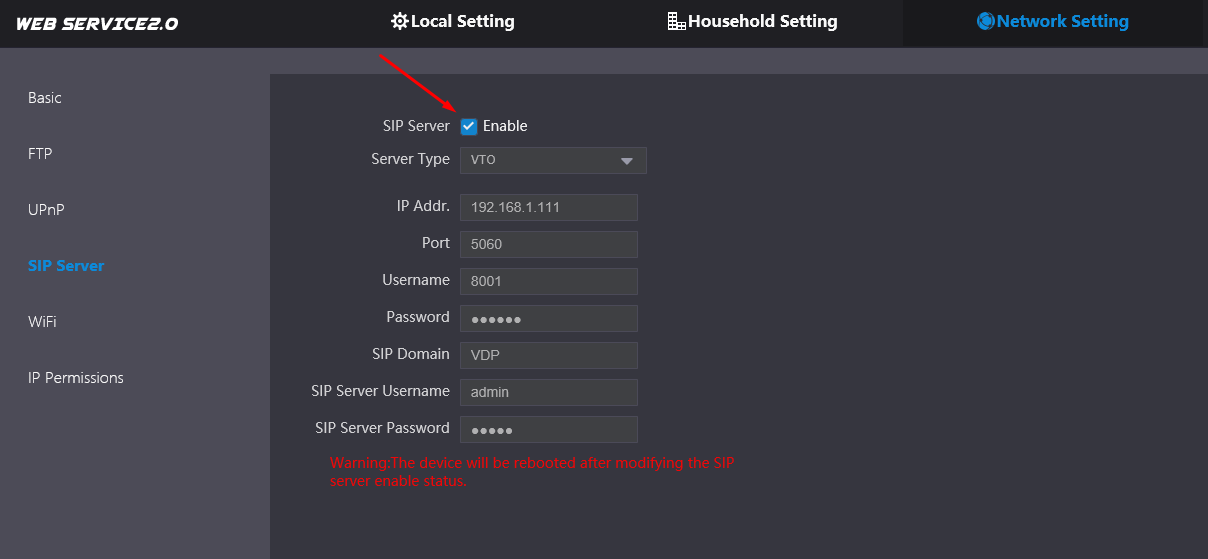

Nas configurações de REDE, verificamos se o SIP SERVER está habilitado e deixamos como padrão:

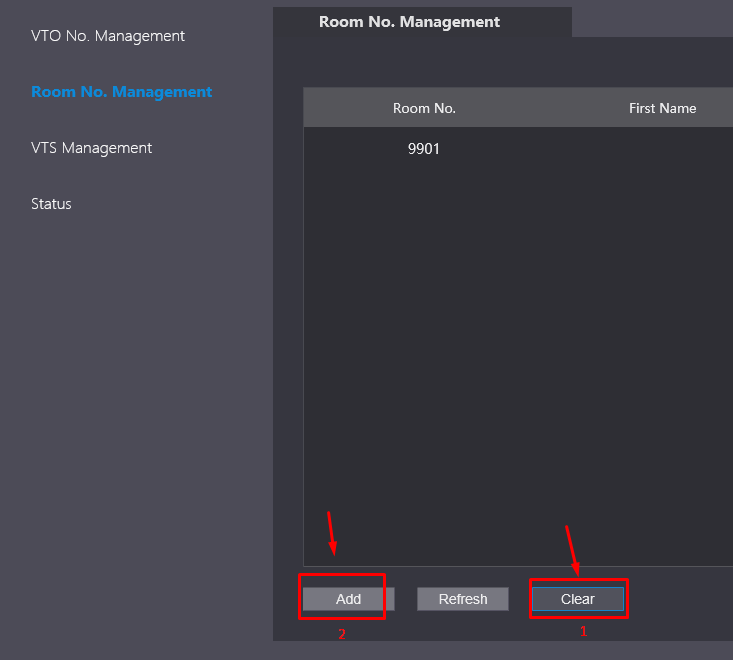

Nas configurações das salas, deve-se limpar tudo e adicionar manualmente apenas a sala 9901.

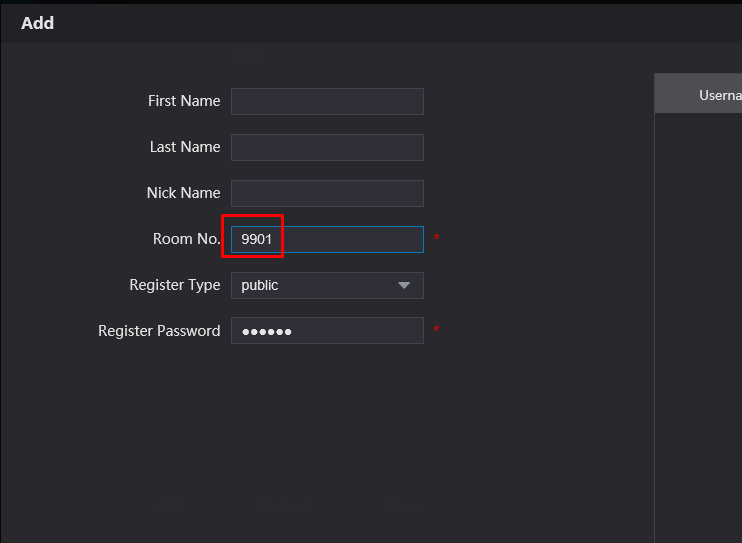

Primeiro limpamos os quartos existentes, 9901#0, 9901#1...... clique em add e adicione o 9901.
Devemos colocar o 9901, não devemos inserir nenhuma password, apenas o número da sala e, em seguida, salvar a operação.
A seguir vamos configurar o VTO secundário:

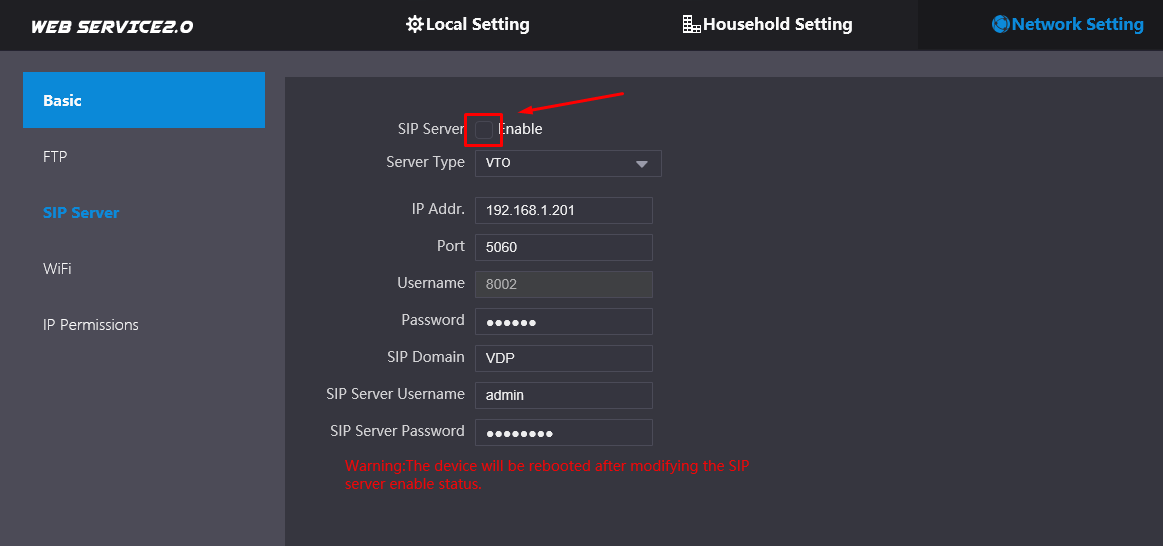

Desmarcar a opção SIP SERVER, ou seja, deve estar desmarcada. Em seguida o dispositivo irá reiniciar.

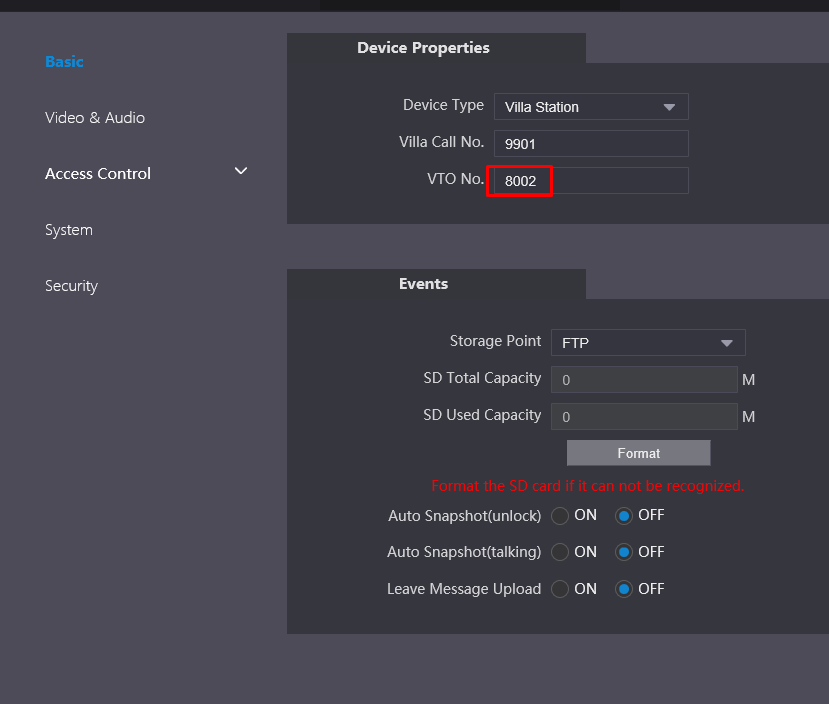

Depois voltamos à Configuração Local e alteramos o número do VTO, deverá estar configurado como 8002, depois o terceiro VTO 8003.

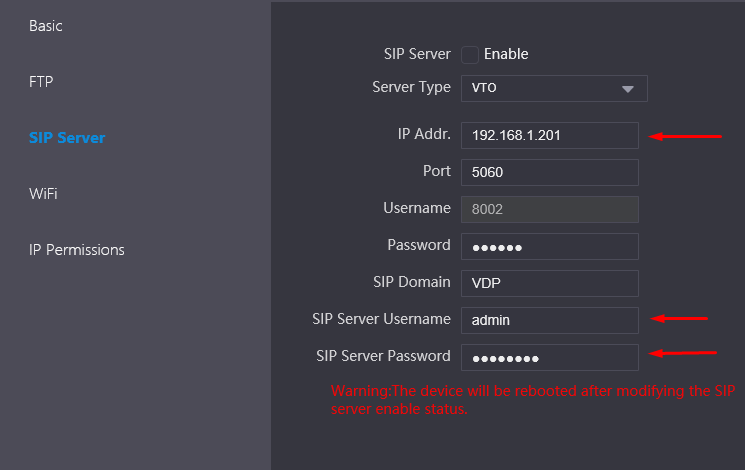

Novamente voltamos às configurações do SIP SERVER e configuramos o endereço IP da placa principal, no nosso exemplo é 192.168.1.201; mas temos que nos manter na gama IP da rede local.
Teremos de introduzir o nome de utilizador do SIP SERVER e a password, ou seja, o nome de utilizador e a palavra-passe da placa principal. Repita o procedimento para todos os VTOs que vão trabalhar como VTO secundários.
guardar a operação.

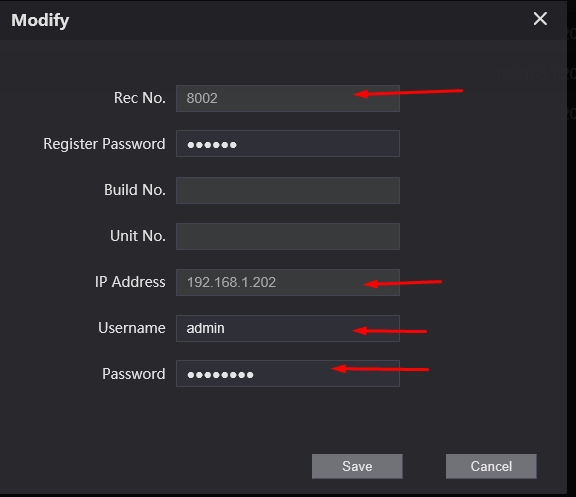

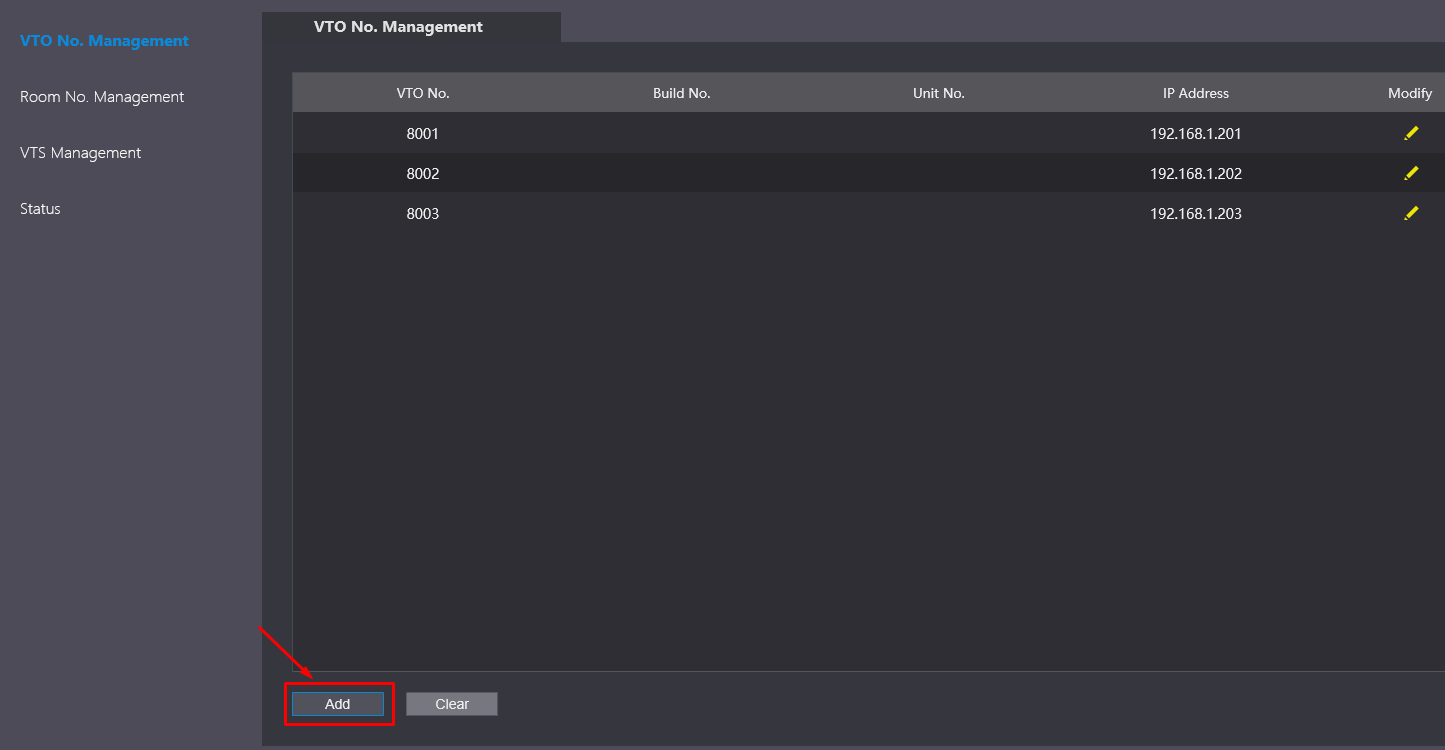

Depois, na Gestão do VTO, vamos adicionar o VTO secundário.
Introduzir apenas o número do VTO, no nosso caso o sub VTO é 8002 e 8003, portanto o procedimento será realizado 2 vezes.
Temos de indicar o endereço IP de cada VTO, seu respectivo utilizador e password.
Então no ecrã devemos seguir a configuração abaixo:

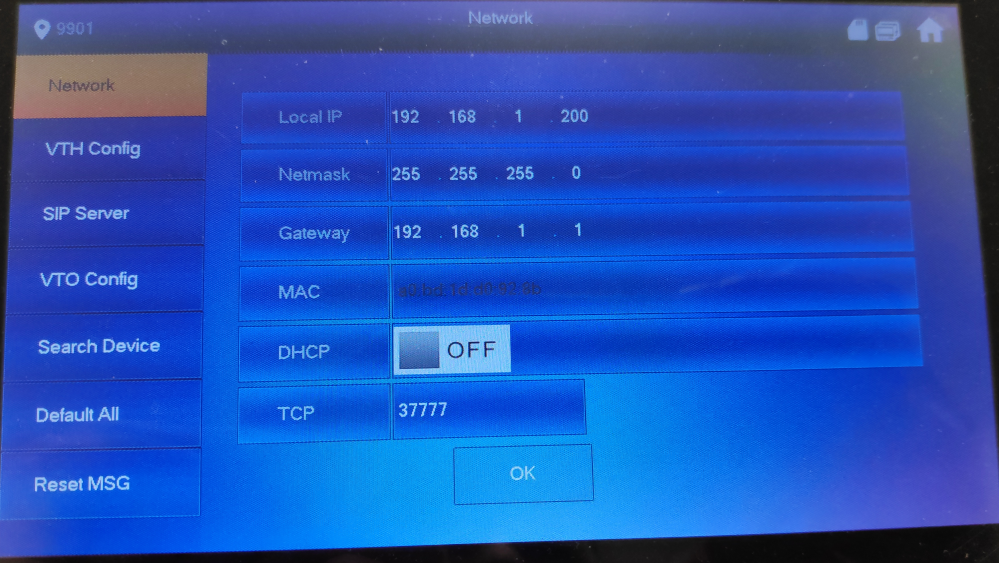

1º Verificar se a gama de IP é a mesma dos VTOs.

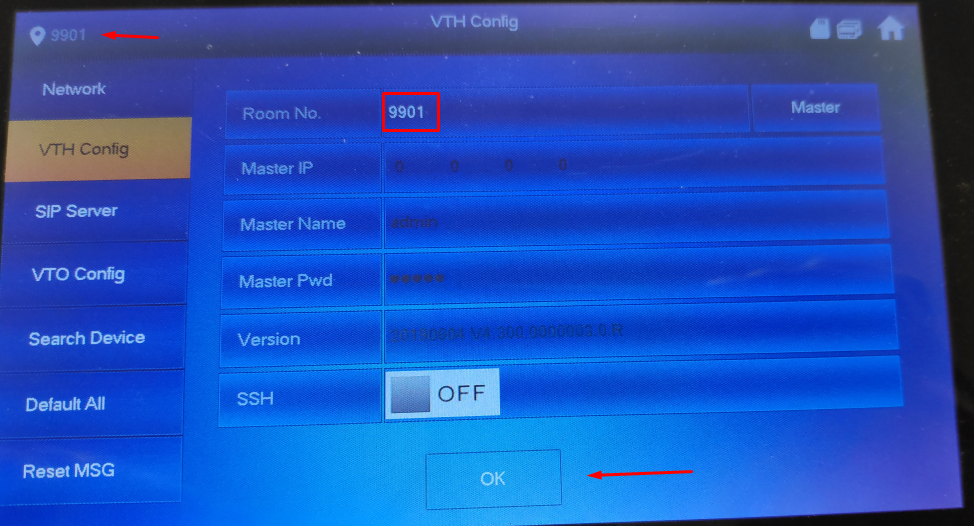

Verifique se o número da sala é 9901, salve a operação, selecionando OK.

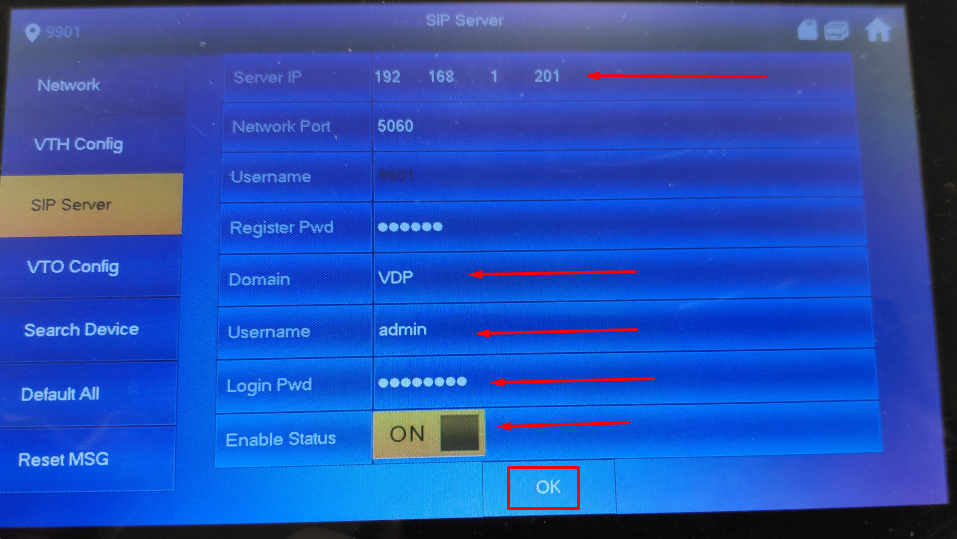

No SIP SERVER teremos de introduzir o endereço IP do VTO Principal, no nosso exemplo corresponde ao endereço 192.168.1.201.
Em seguida, adicionar VDP no domínio, o nome do utilizador e password é o que corresponde ao quadro principal, então devemos habilitar o SERVIÇO deixando o status ON.

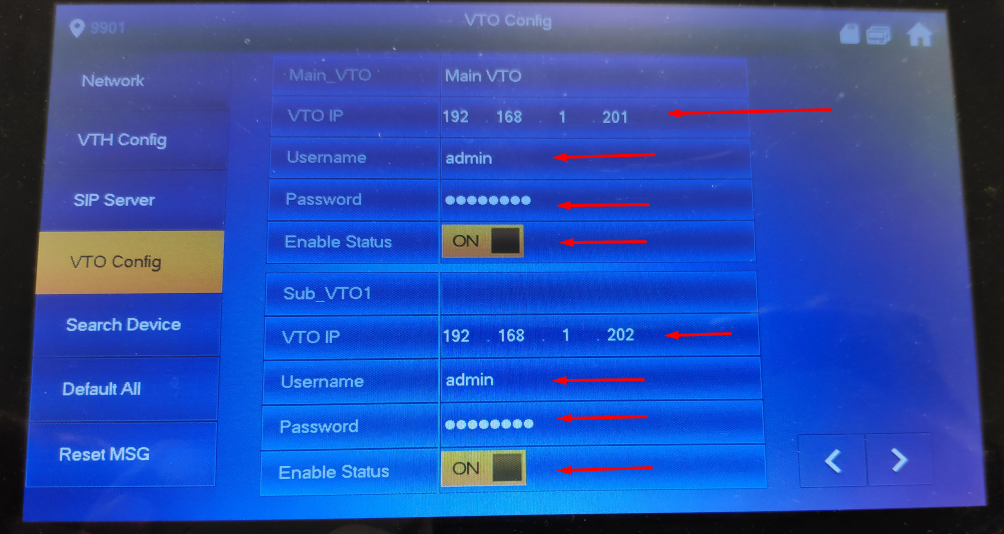

Depois ir a VTO Config, adicionar o VTO principal (no nosso caso 192.168.1.201), e depois introduzir o nome de utilizador e a palavra-passe do dispositivo.
Repetir para a SUB VTO1, SUB VTO2, e até a última VTO.......
Em seguida verificar, com uma chamada de teste, a eficácia da nossa configuração.
