1. Instruções de instalação
1.1 Local de instalação

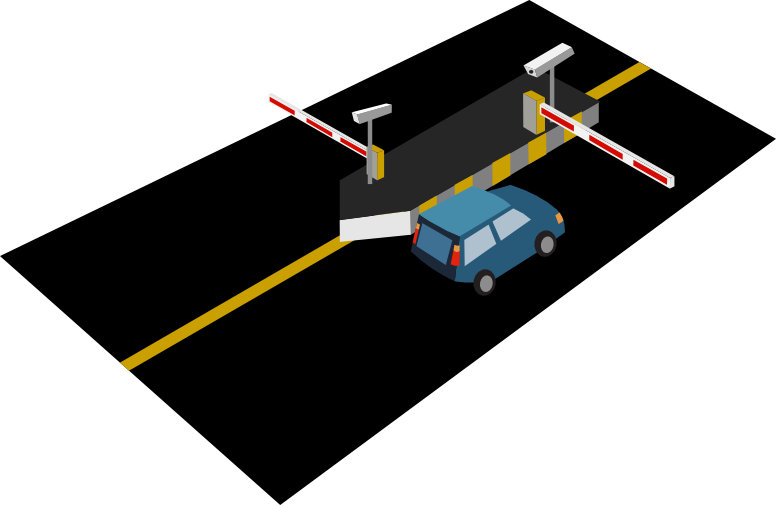

A câmara deve ser instalada atrás da barreira e direcionada para o veículo, tal como apresentado na imagem
E a distância entre a câmara e a barreira não pode ser demasiado grande; quanto menor, melhor.

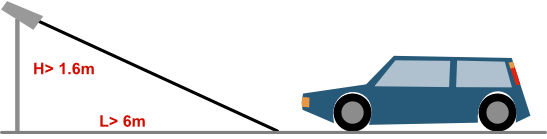

1.2 Altura de instalação
A altura de instalação adequada da câmara situa-se entre 1,6 m e 2 m

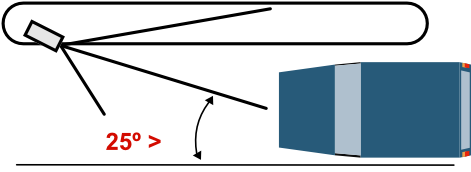

1.3 Ângulo de depressão
O ângulo de depressão da câmara deve ser inferior a 30 graus, ou seja, o ângulo entre a câmara e a linha horizontal >25 graus

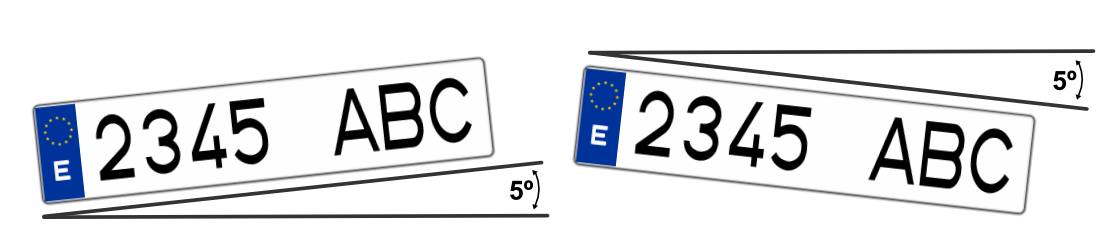

1.4 Ajuste do ângulo de rotação da câmara
É essencial esforçar-se por ajustar o ângulo de rotação da câmara para garantir que a matrícula fique paralela à linha horizontal. Além disso, o desvio deve ser inferior a 5 graus caso a matrícula do veículo não esteja horizontal em determinadas condições.
O software exige este tipo de requisitos; quanto menor for o grau de desvio, melhor será o reconhecimento da matrícula.
Disponibilizamos o link para o artigo onde anexamos um ficheiro que funciona como calculadora das distâncias de instalação das câmaras LPR:
2. Instruções de configuração
As configurações da câmara podem ser divididas principalmente em três partes:
- Definições de imagem da câmara.
- Configuração da deteção.
- Gestão de listas de matrículas.
2.1 Definições de imagem da câmara.
Para conseguir uma leitura correta das matrículas, é importante ajustar os parâmetros de imagem da câmara de acordo com as condições da instalação, especialmente a velocidade dos veículos e a iluminação disponível.
É necessário ter em conta que estas definições podem variar consoante o modelo da câmara e que uma configuração válida durante o dia pode não oferecer os mesmos resultados durante a noite.
2.2 Definições de exposição

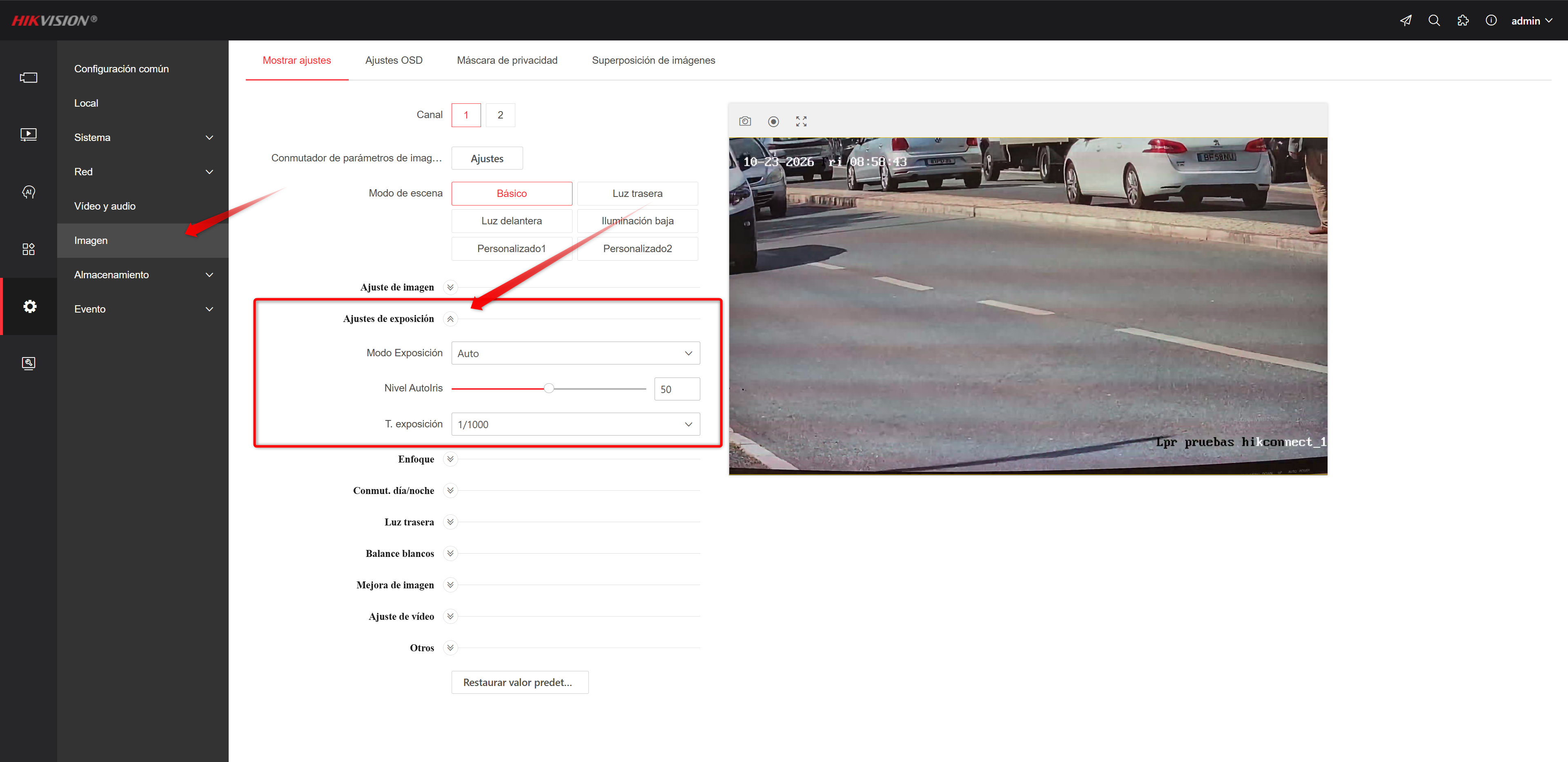

Para configurar a exposição, acederemos à câmara através do seu endereço IP, a partir de um navegador Web, e entraremos nesta secção.
A exposição determina a quantidade de luz que o sensor recebe para gerar a imagem. Uma exposição excessiva pode fazer com que as matrículas apareçam queimadas, enquanto uma exposição insuficiente pode fazer com que os caracteres fiquem demasiado escuros.
Um dos principais parâmetros que devemos ajustar é o tempo de exposição.
Tempo de exposição (Shutter)
O tempo de exposição indica durante quanto tempo o sensor capta luz.
- Tempo de exposição curto: permite obter matrículas mais nítidas de veículos em movimento, embora a imagem fique mais escura.
- Tempo de exposição longo: permite captar mais luz, mas pode fazer com que as matrículas apareçam desfocadas quando o veículo está em movimento.
Assim, quanto maior for a velocidade do veículo, menor deverá ser o tempo de exposição.
A Hikvision estabelece os seguintes valores indicativos para determinadas séries de câmaras LPR:
| Velocidade do veículo | Tempo de exposição |
|---|---|
| Inferior a 30 km/h | 1/150 – 1/200 |
| Entre 30 e 60 km/h | 1/250 – 1/500 |
| Superior a 60 km/h | 1/500 – 1/1000 |
Estes valores deverão ser adaptados às condições de iluminação e à instalação.
2.3 Ganho (Autoiris)
O ganho permite aumentar a luminosidade da imagem através da amplificação do sinal do sensor.
No entanto, um valor demasiado elevado pode introduzir ruído e reduzir a definição dos caracteres.
Em determinadas séries LPR, a Hikvision recomenda utilizar um valor de ganho de 20 como referência inicial.
Recomenda-se ajustar primeiro o tempo de exposição e verificar posteriormente se é necessário modificar o ganho ou a iluminação da câmara.
2.4 Configuração do WDR
O WDR (Wide Dynamic Range) permite compensar as diferenças de iluminação entre as zonas claras e escuras de uma imagem.
Esta função pode ser útil em instalações com contraluzes importantes, como acessos a garagens ou zonas onde a luz solar incide diretamente sobre a câmara.
No entanto, em câmaras LPR recomenda-se manter inicialmente o WDR desativado, uma vez que o seu processamento pode provocar imagens fantasma (ghosting) ou perda de nitidez nas matrículas de veículos em movimento.
Por este motivo, antes de ativar o WDR, recomenda-se tentar corrigir os problemas de iluminação através das definições de exposição e ganho.

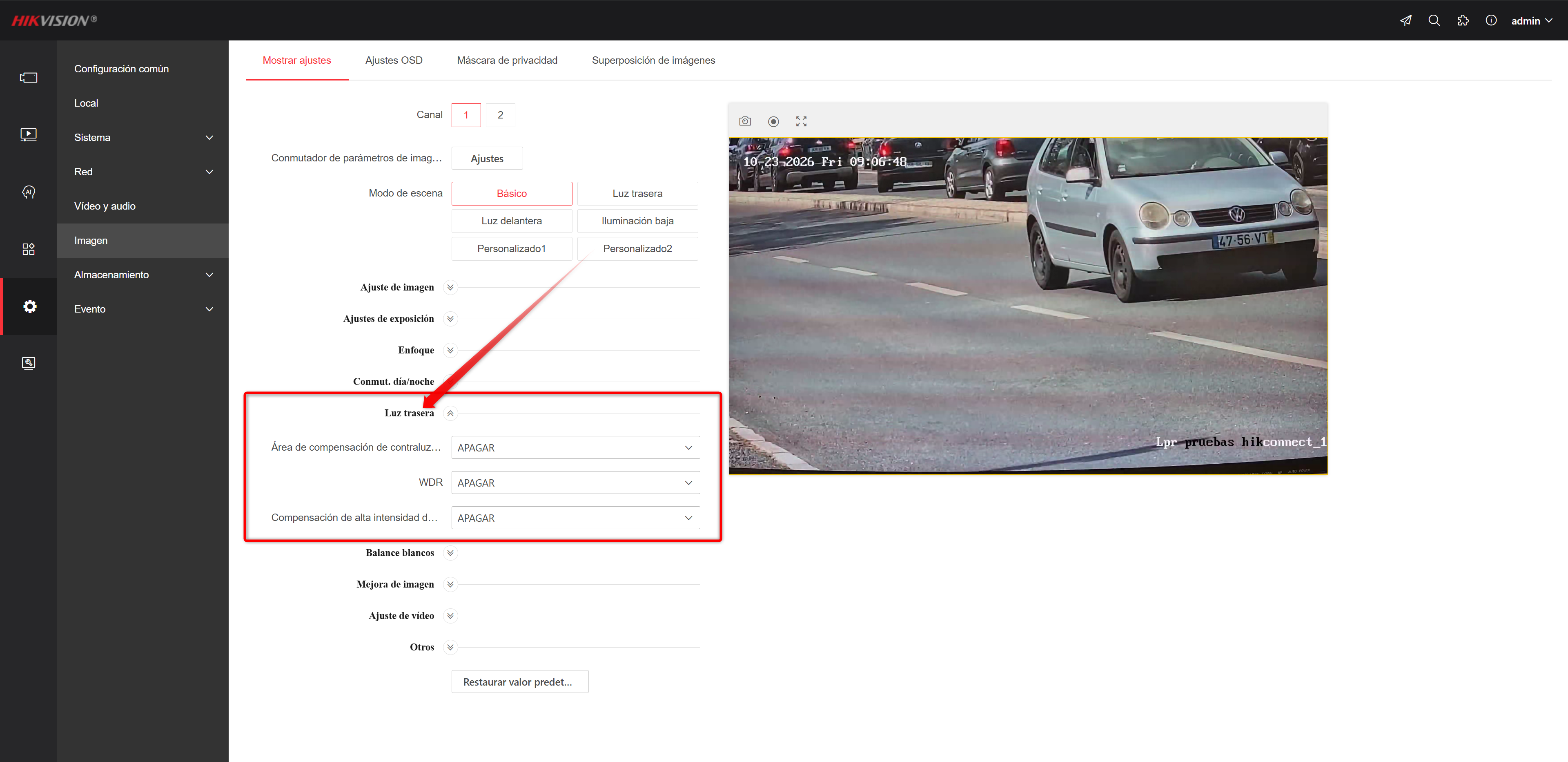

As definições de WDR encontram-se nesta secção:
IMPORTANTE: Numa câmara LPR devemos dar prioridade à legibilidade dos caracteres das matrículas, mesmo que isso implique que o resto da imagem apareça mais escuro, especialmente durante a noite.
2.5 Configuração da deteção.

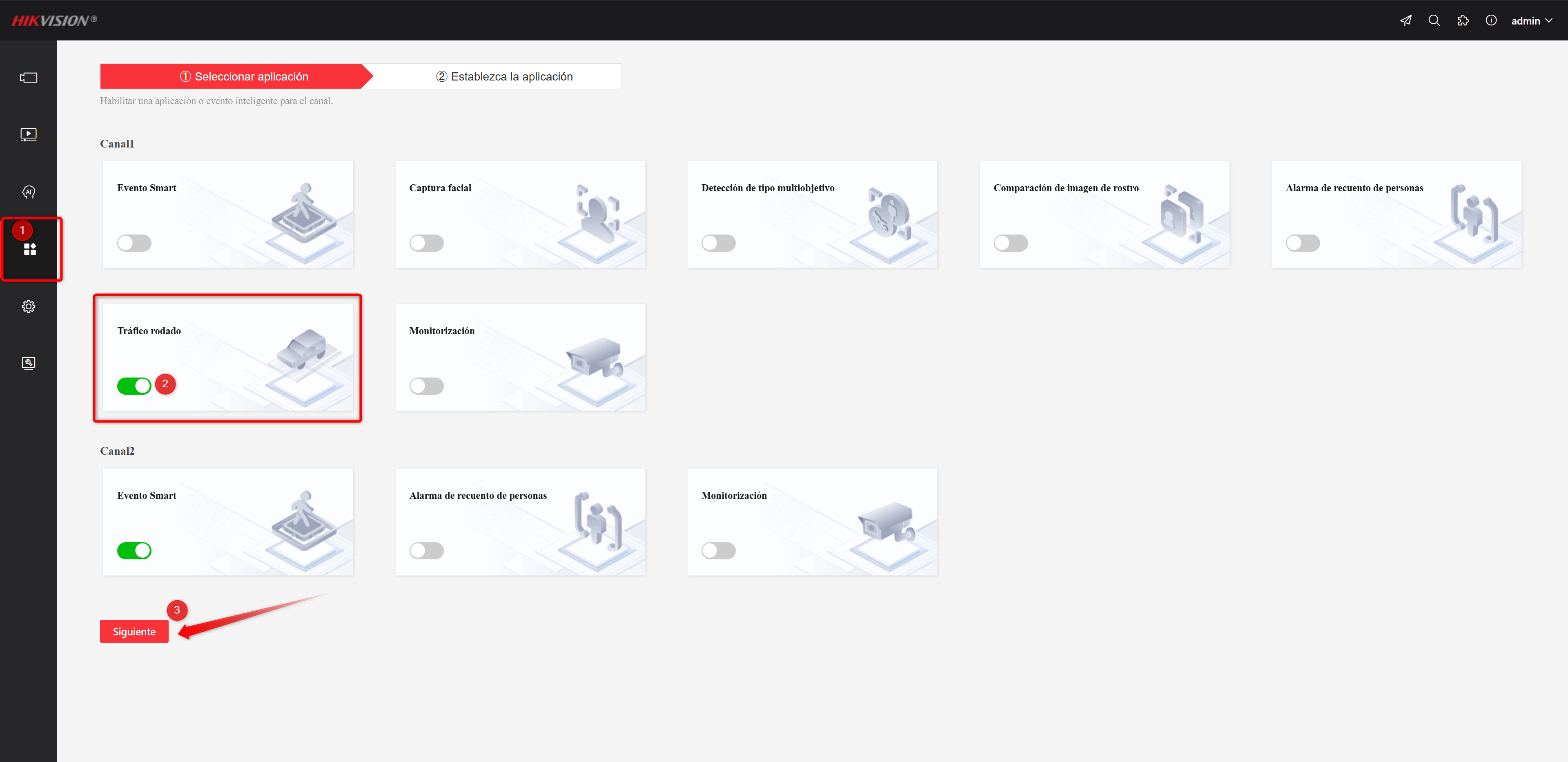

Após a configuração da imagem da câmara, devemos ativar a deteção de tráfego rodoviário na secção VCA da câmara.

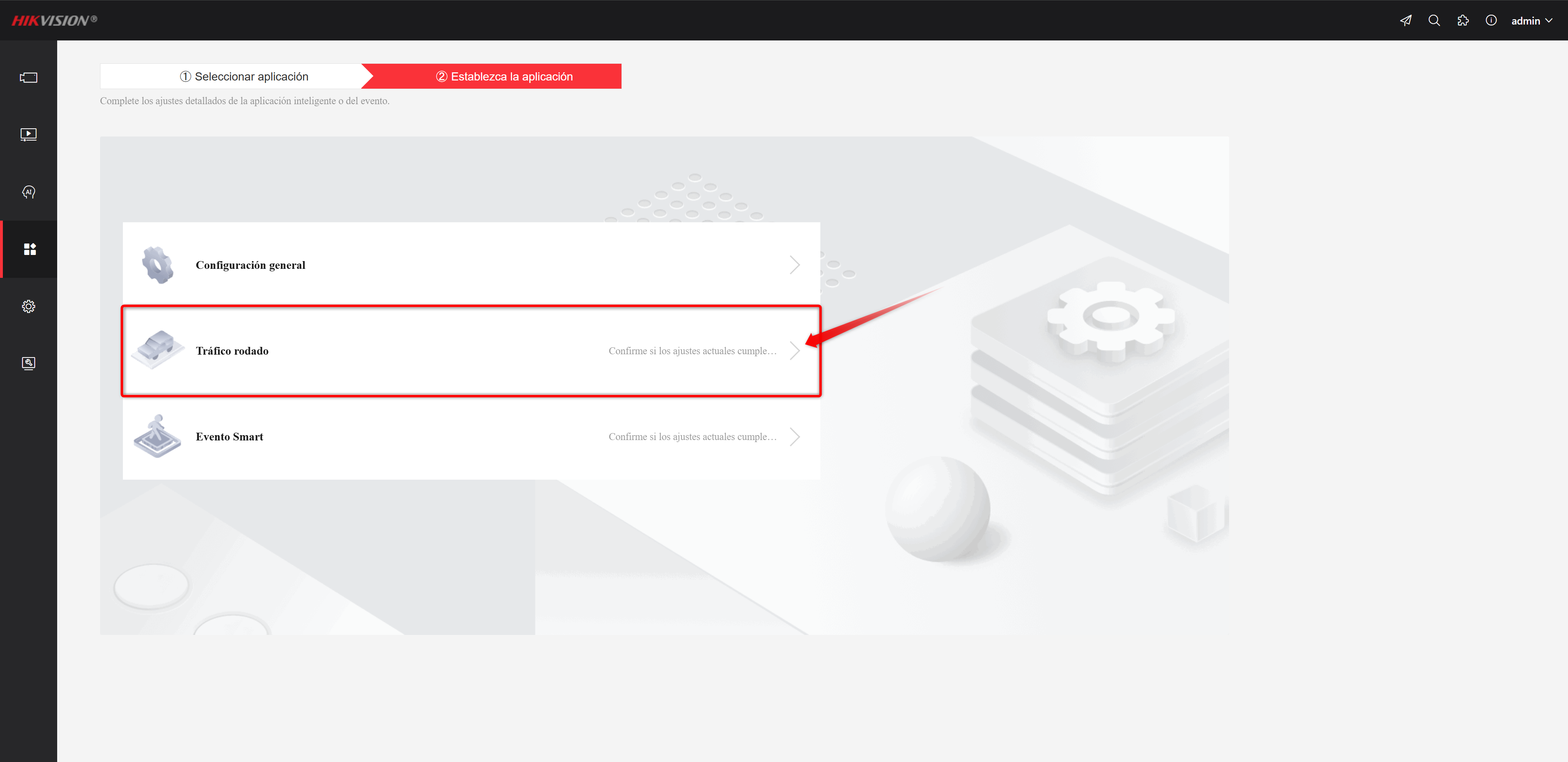

Posteriormente, acedemos à secção de tráfego rodoviário para realizar a configuração da deteção.

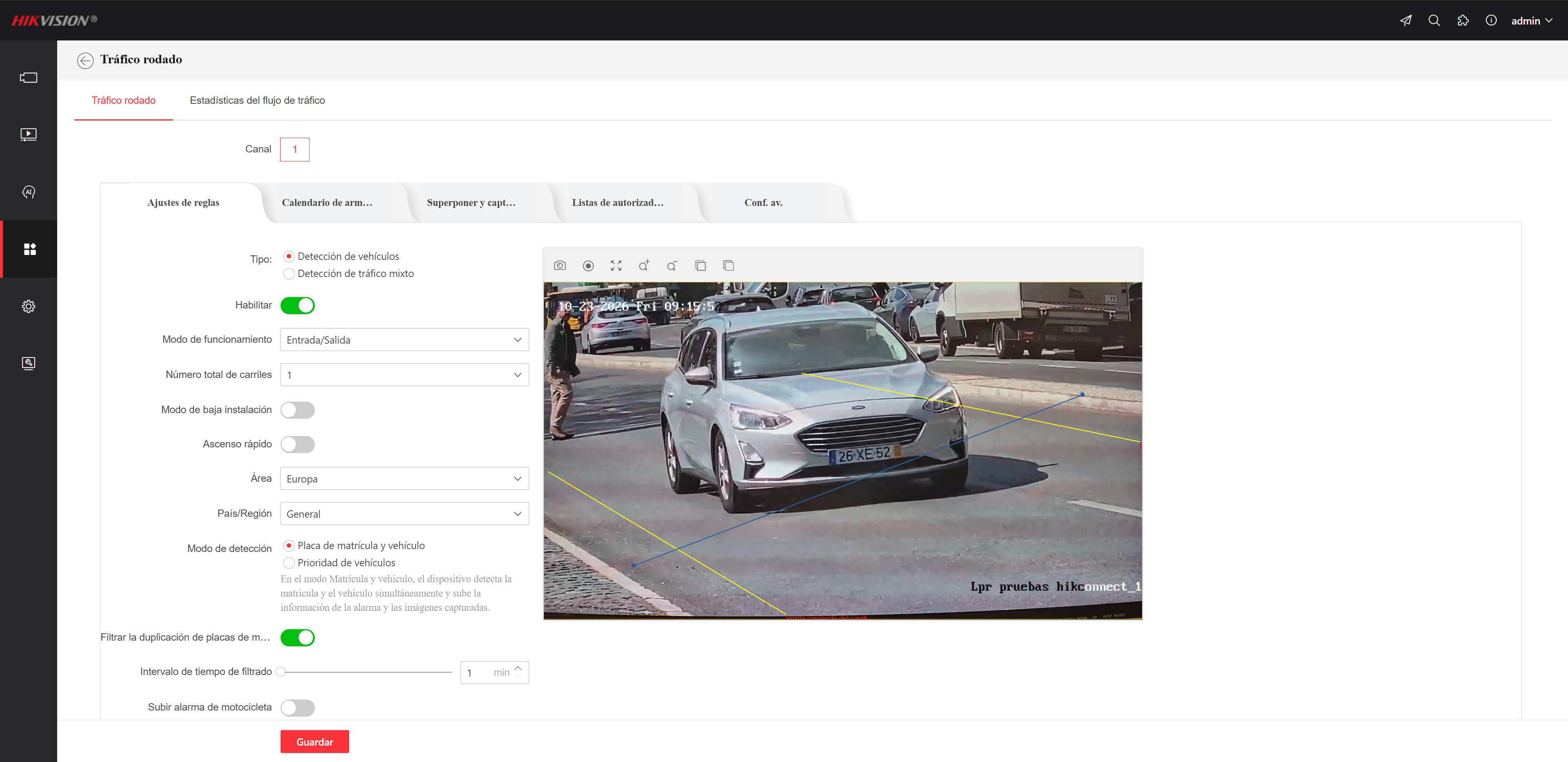

Em seguida, ativaremos a deteção e configuraremos os parâmetros de deteção.
Teremos de ter em conta o número de faixas que vamos detetar e ajustar os limites das faixas e a linha de deteção.
Também teremos de ter em conta a região das matrículas que serão detetadas.

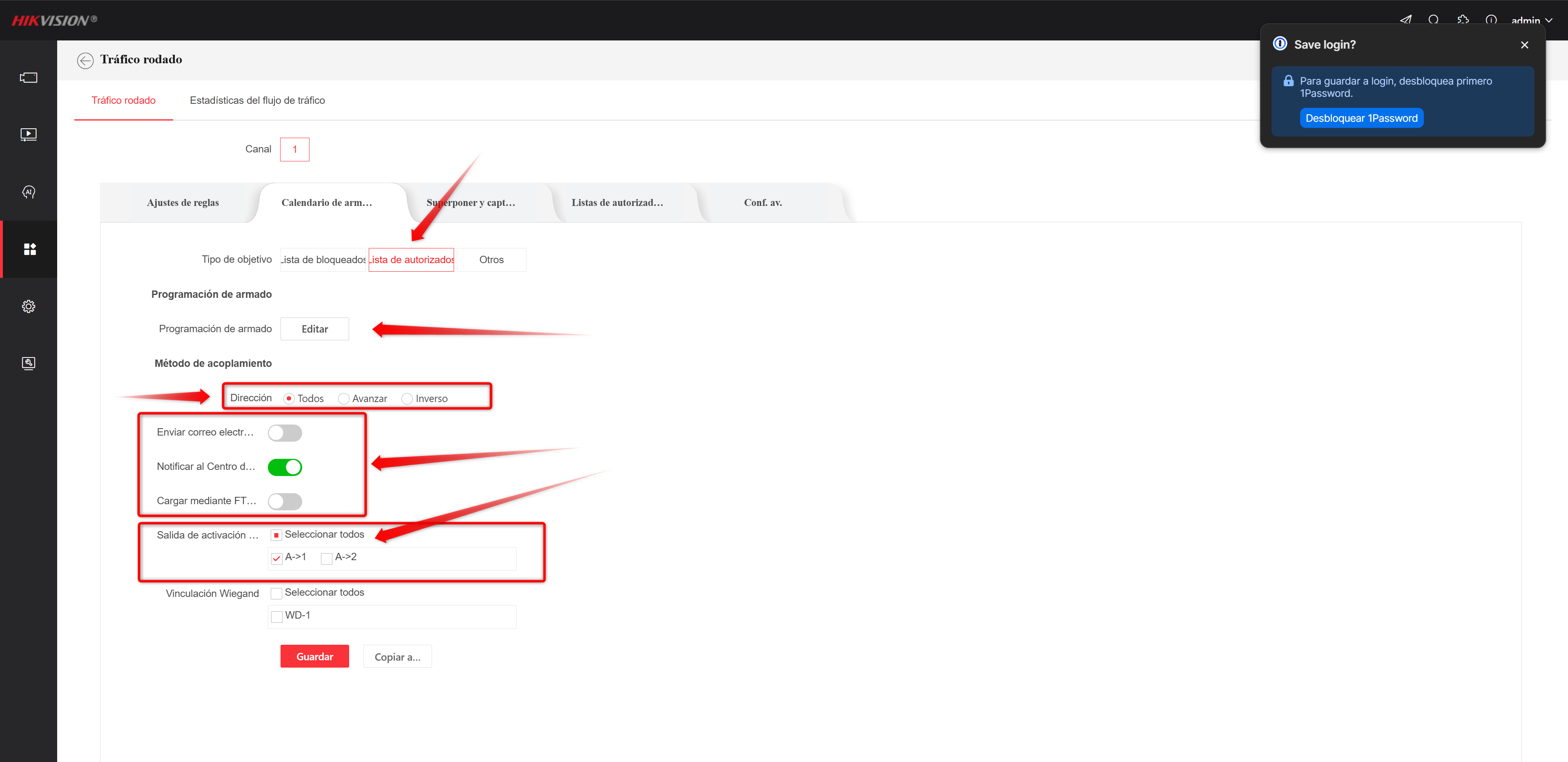

Depois, devemos ajustar o calendário de funcionamento relativamente às listas de matrículas e à forma como irão funcionar após a comparação das matrículas.
Devem ter em conta o calendário de funcionamento e as ações que serão realizadas, seja uma notificação por e-mail, uma notificação para o centro de notificações (aplicação móvel e ambientes de trabalho) e se esta abrirá a saída de alarme para realizar aberturas de barreira ou semelhante.
Através da opção de carregamento por FTP, as matrículas que corresponderem à regra serão armazenadas no cartão MicroSD da câmara.
2.6 Gestão de listas de matrículas.

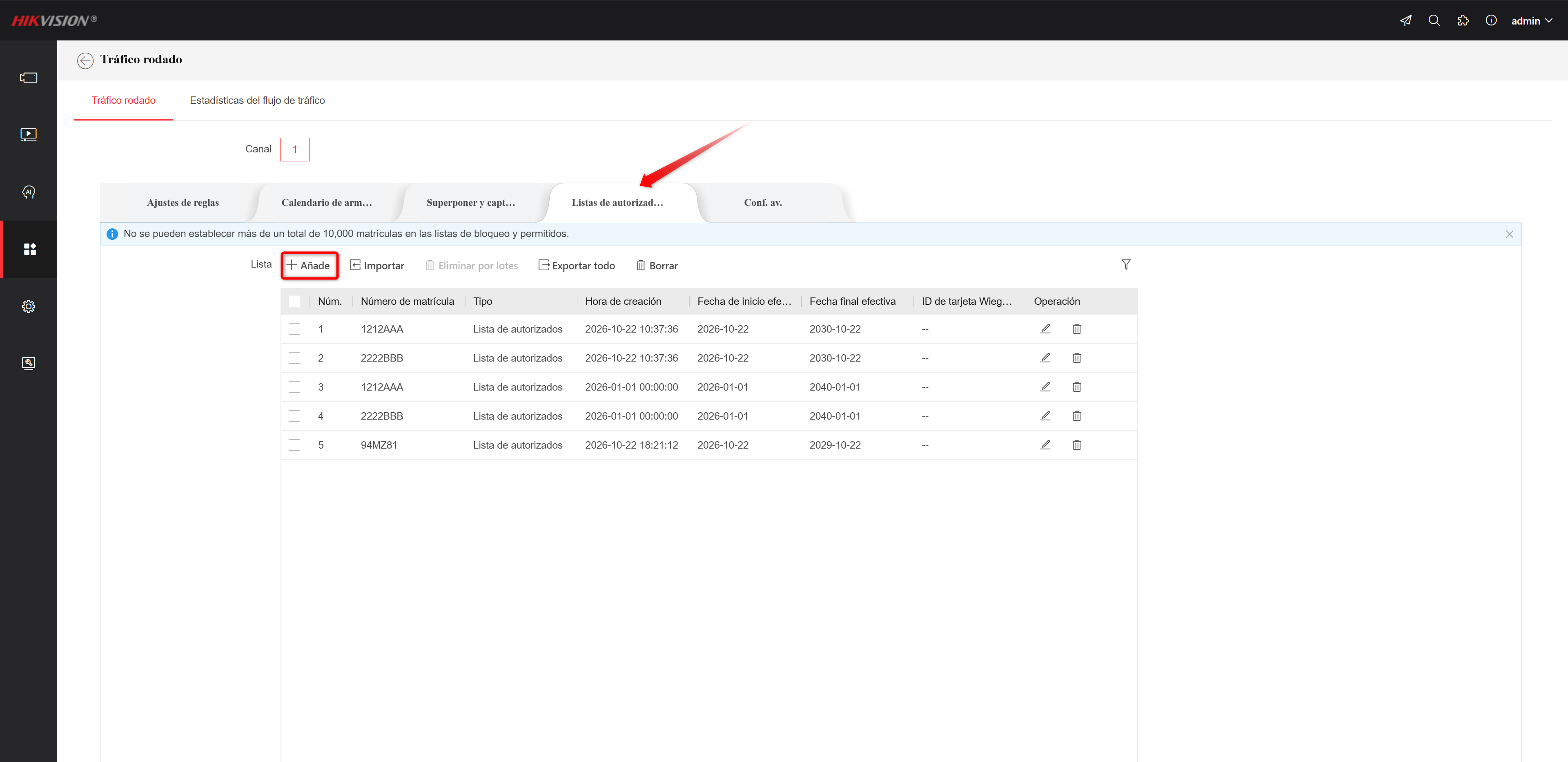

Em seguida, começaremos a adicionar as matrículas à base de dados da câmara. Devem aceder a esta secção:

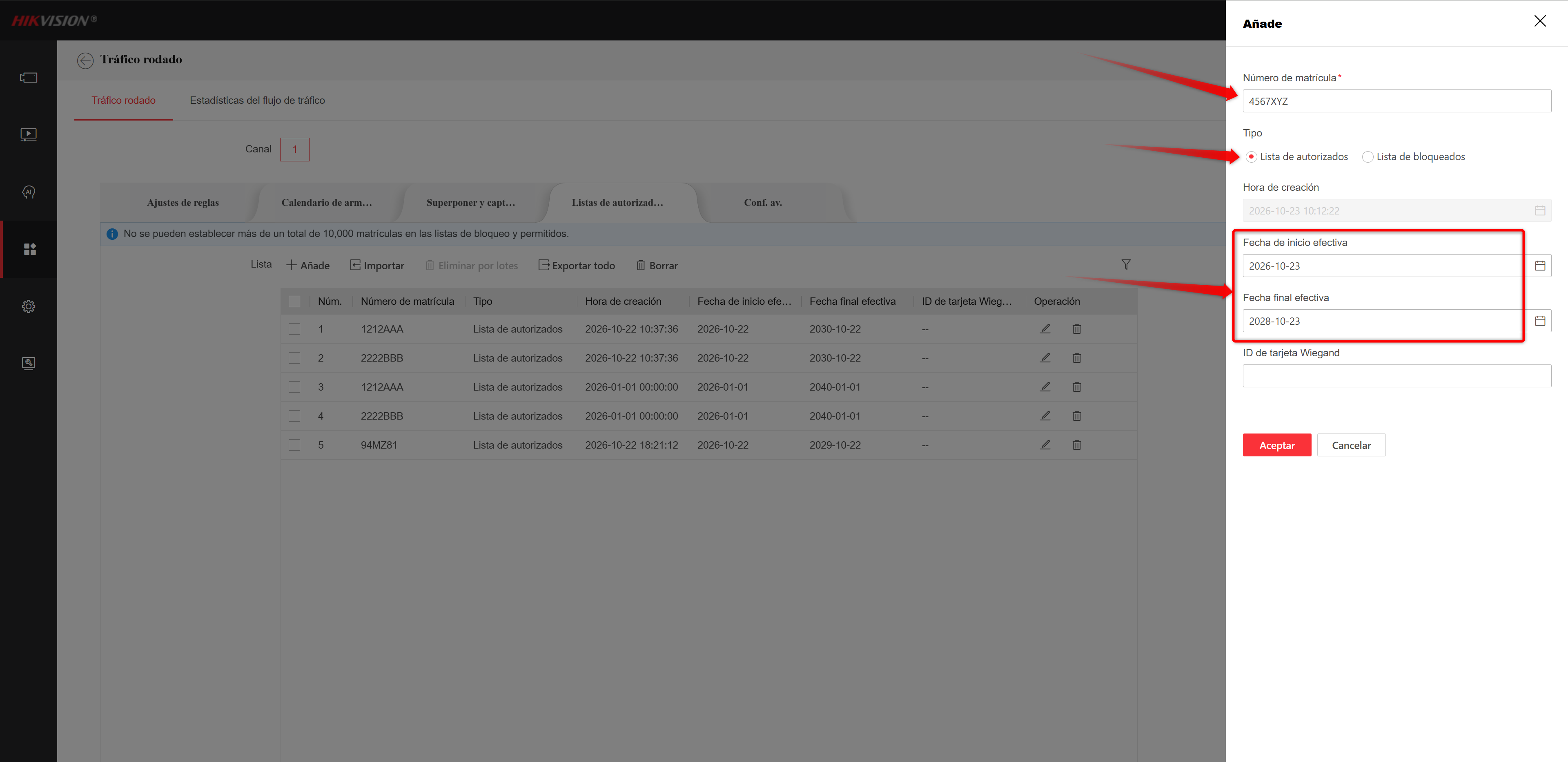

Nesta secção, introduzimos a matrícula propriamente dita e escolheremos em que lista será incluída. Também indicaremos o período de validade que a matrícula terá no sistema, definindo a data de início e de fim.
Se desejarem importar uma lista completa de matrículas, recomendamos adicionar uma manualmente e exportar o ficheiro XLS da câmara. Desta forma, será respeitado o formato utilizado pela câmara.
Quando tiverem esse modelo preenchido, poderão importar a lista de matrículas diretamente para a câmara.
3. Pesquisa de matrículas.
3.1 Pesquisa de matrículas a partir do ambiente Web

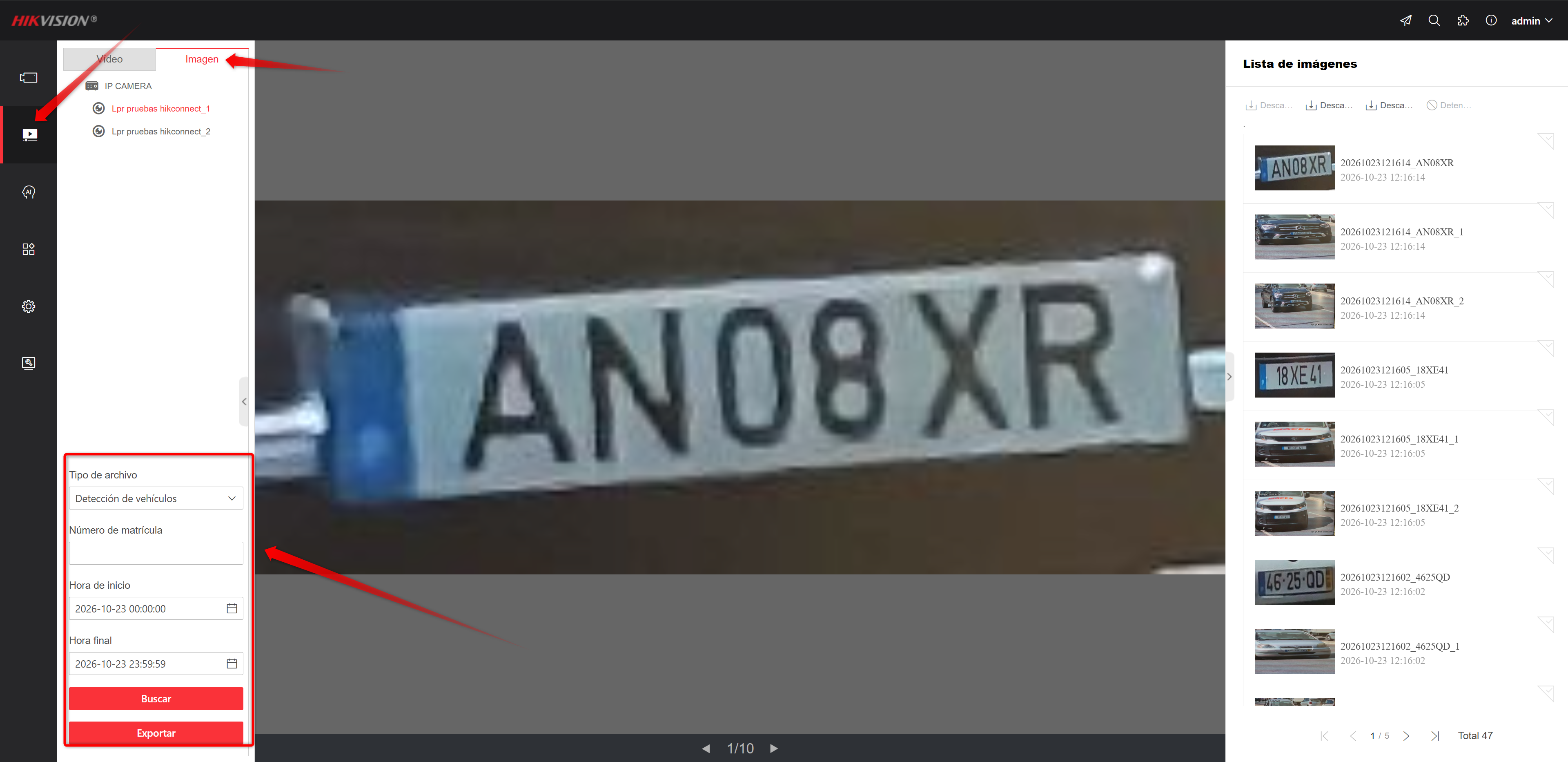

Para realizar pesquisas das matrículas armazenadas no cartão MicroSD da câmara, devem aceder à secção de reprodução da câmara. Dentro desta, selecionaremos a secção de imagem.
Depois de expandir esta secção, serão apresentados os possíveis filtros disponíveis, onde selecionaremos a deteção de veículos ou tráfego misto, dependendo da configuração prévia da deteção.
Também poderemos realizar uma pesquisa de uma matrícula específica e filtrar por data e hora da deteção.
Na barra lateral direita encontraremos as matrículas armazenadas pela deteção e pelo contraste configurados.
3.2 Pesquisa de matrículas a partir do IVMS4200

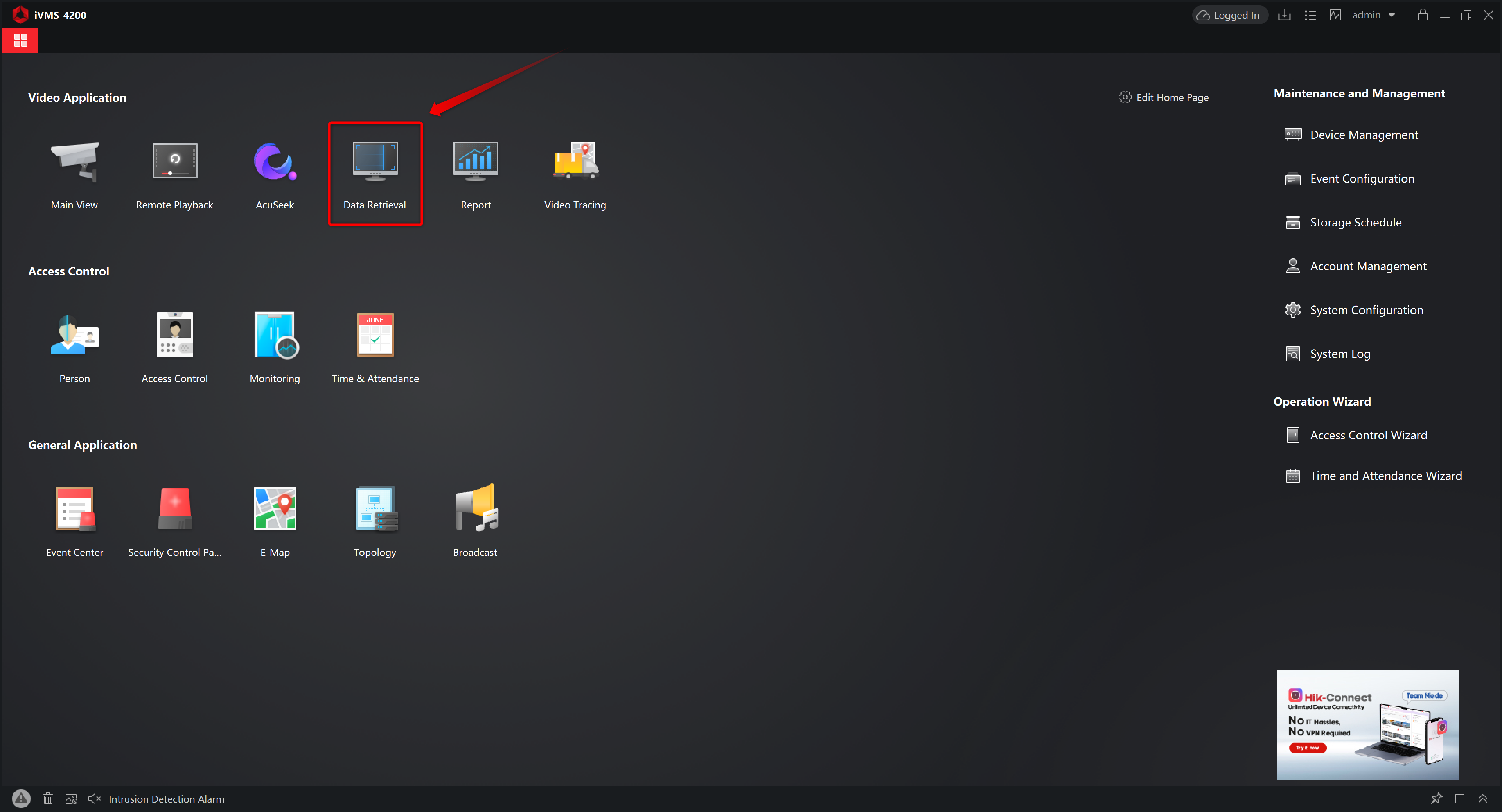

Para realizar pesquisas a partir do IVMS4200, devem aceder à secção Data Retrieval.

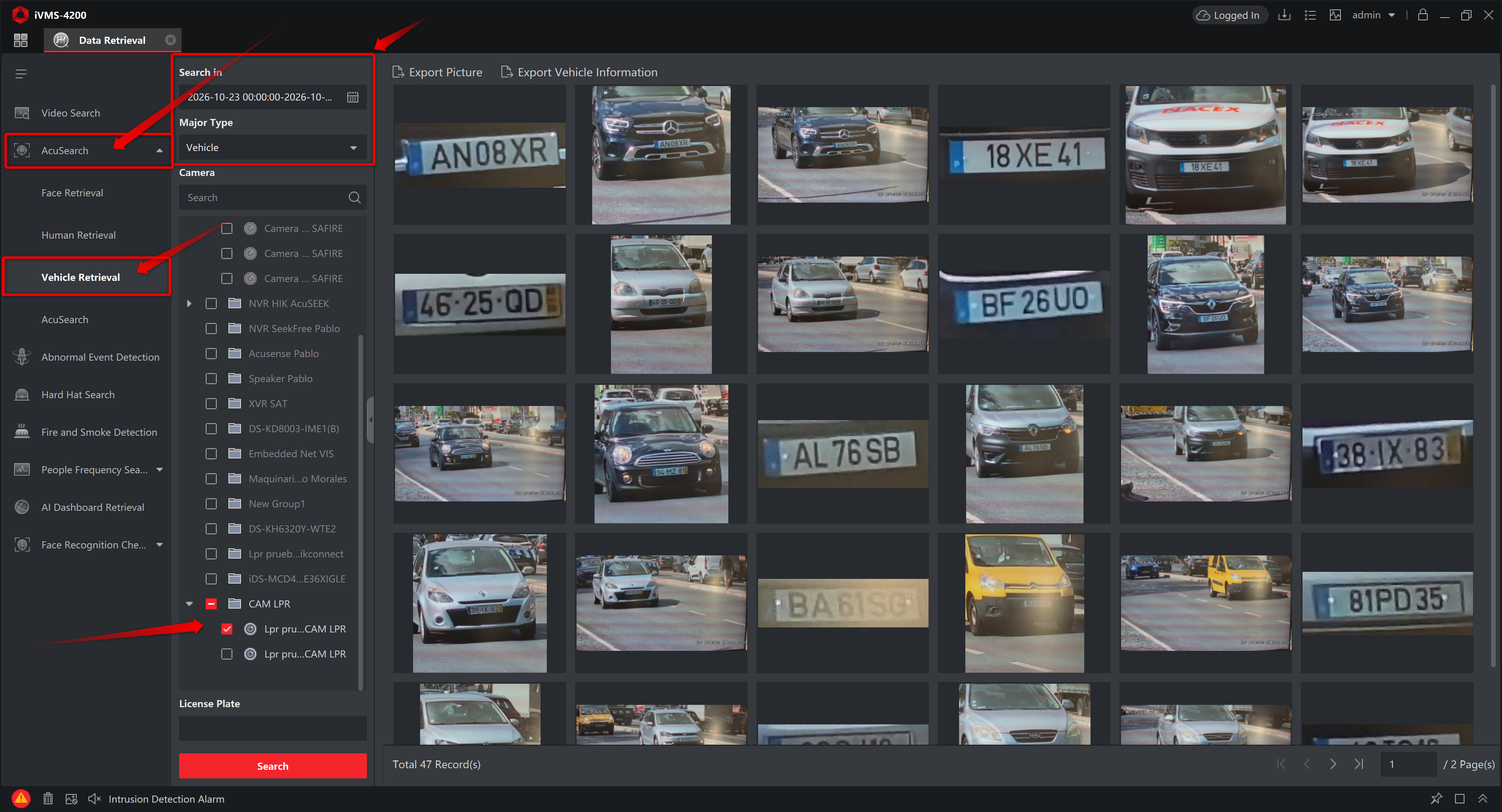

Depois de acederem a esta secção, devem selecionar a opção AcuSearch, onde encontrarão a secção Vehicle Retreival. Dentro desta secção, poderão selecionar a câmara e aplicar um filtro para encontrar as matrículas armazenadas no cartão MicroSD da câmara.
