Os gravadores Safire Smart permitem adicionar os módulos de relé da Dingtian DT-Rxx, a partir das versões 1.4.14
Sempre como primeiro passo, confirmar que o gravador está atualizado para a última versão de firmware e, caso não esteja, atualizar e restaurar para as configurações de fábrica depois para evitar falhas posteriores
CONFIGURAÇÃO DO DT-Rxx
Nos módulos é necessário realizar uma configuração prévia antes de serem adicionados aos NVR. Os dados padrão são:
- IP - 192.168.1.100
- Usuário - admin
- Senha: admin

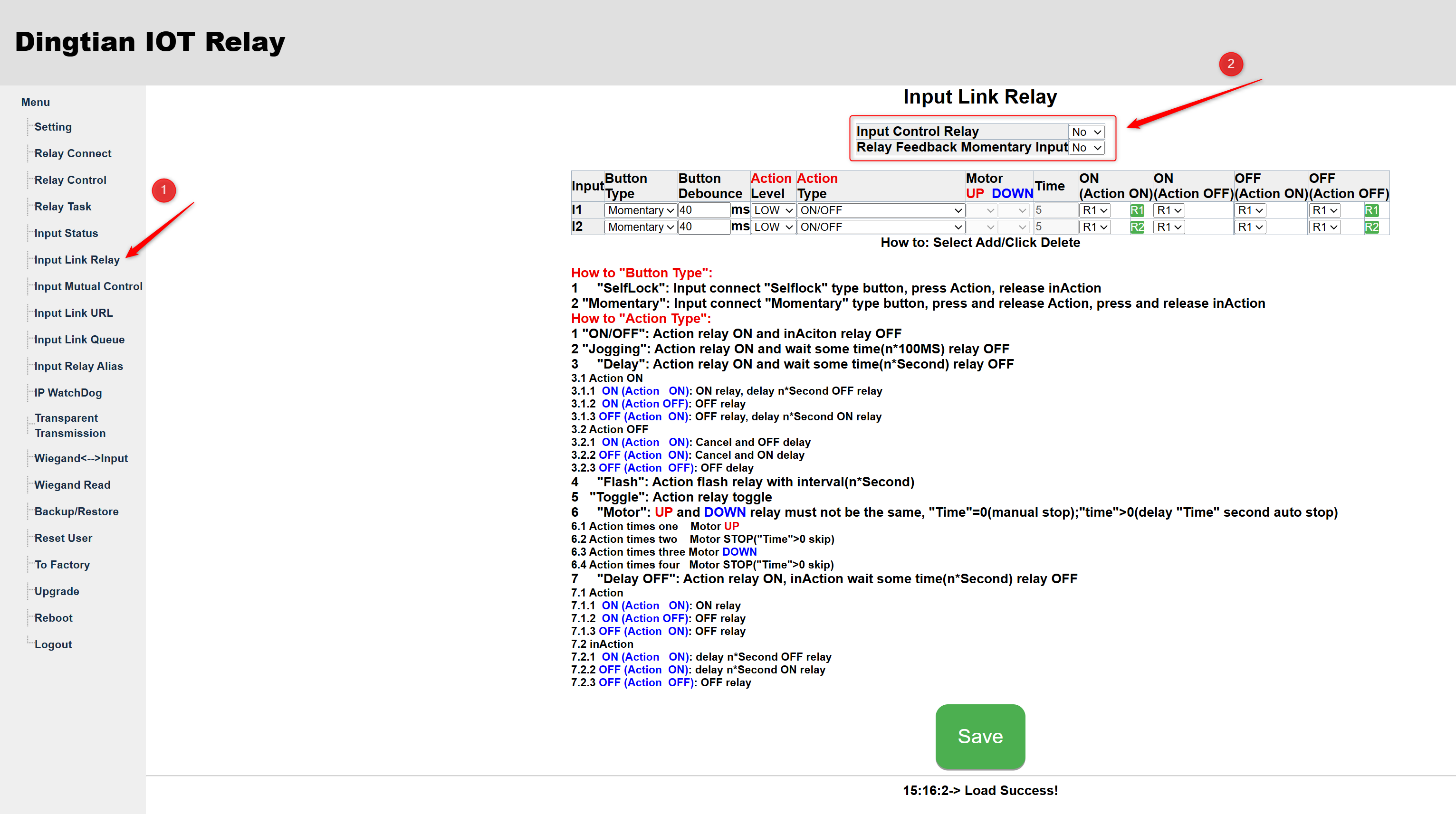

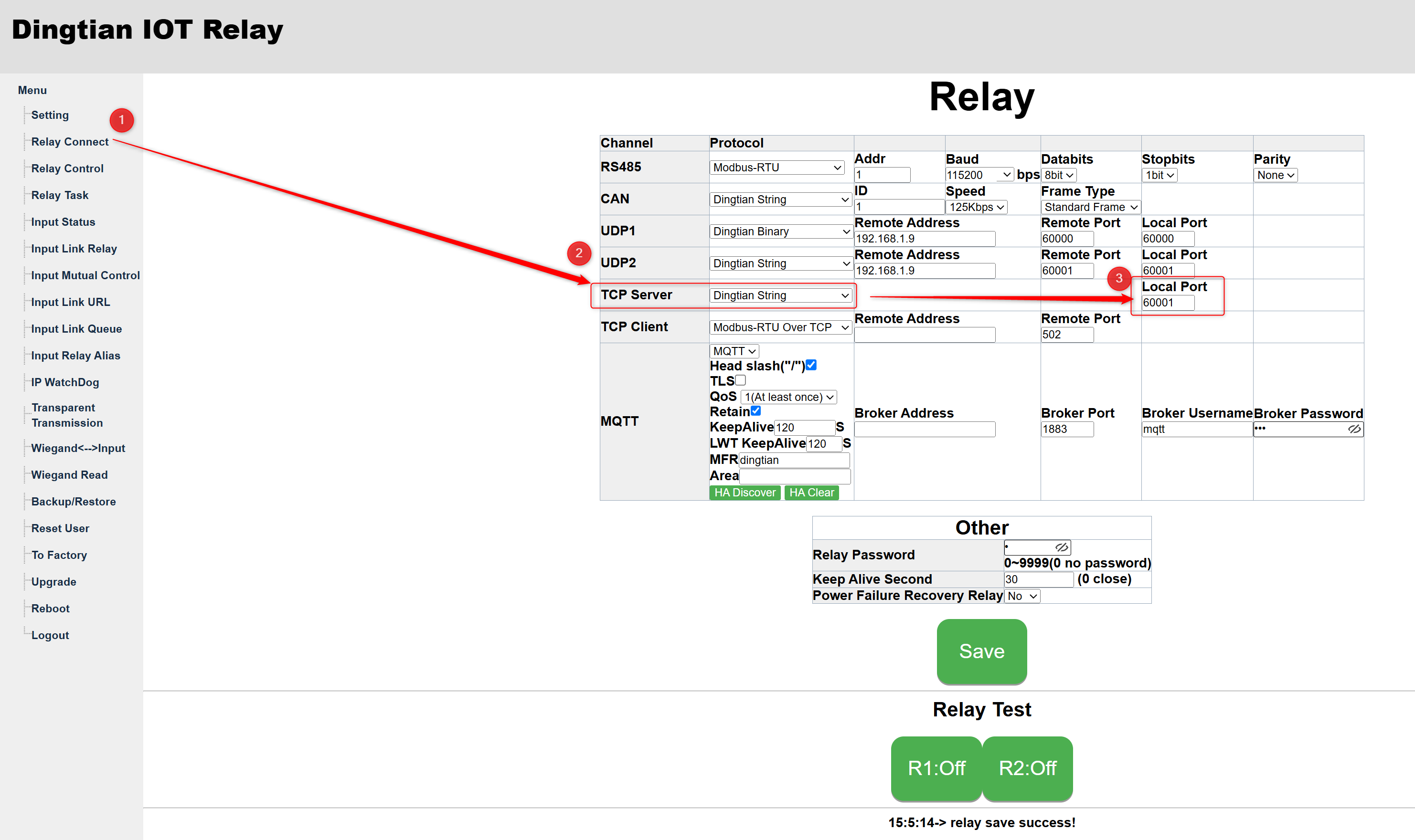

As duas alterações a serem feitas são as seguintes:
ADICIONANDO O DT-Rxx AO NVR SAFIRE SMART

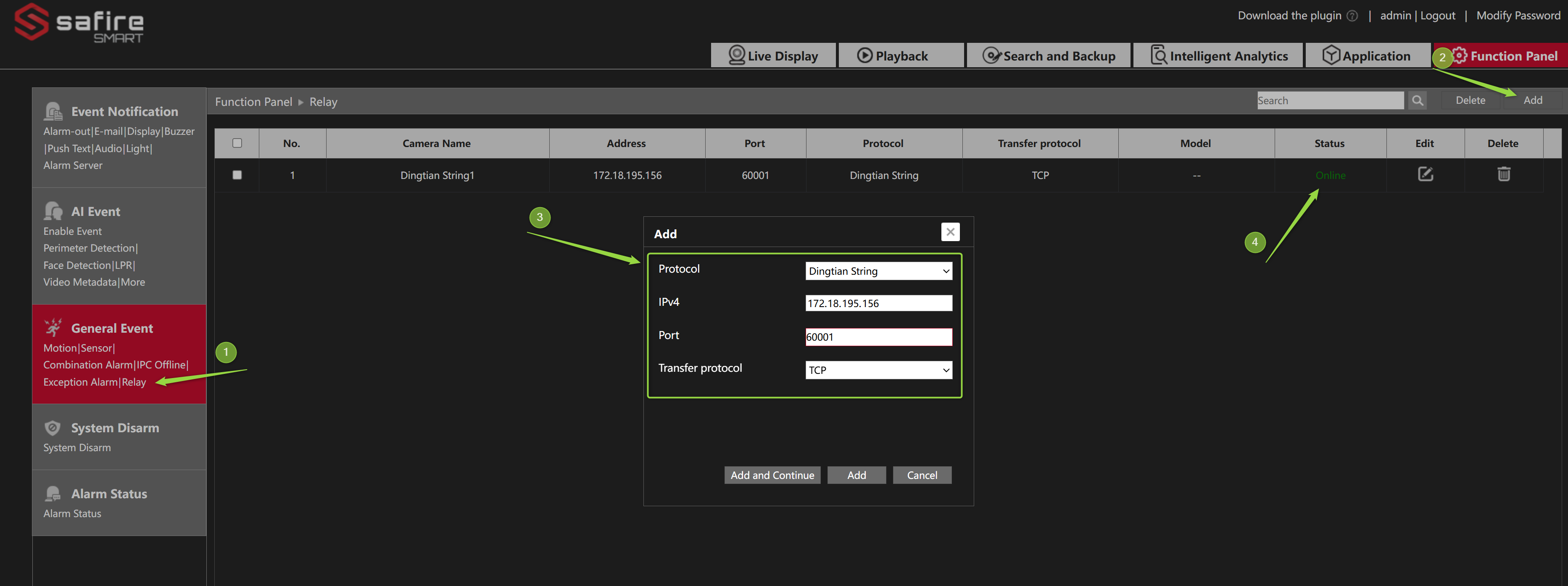

Para adicioná-lo, será feito na seção de Relay onde será selecionado Dingtian String e o IP e porta do módulo
Quando estiver online, tanto na seção das entradas de alarme quanto nas saídas, poderão ser vistas as do módulo para selecionar e configurar. Neste caso é um DT-R002 com 2 entradas e 2 saídas, que é o que aparecerá no NVR.
Essas entradas e saídas poderão ser configuradas como os próprios relés do NVR

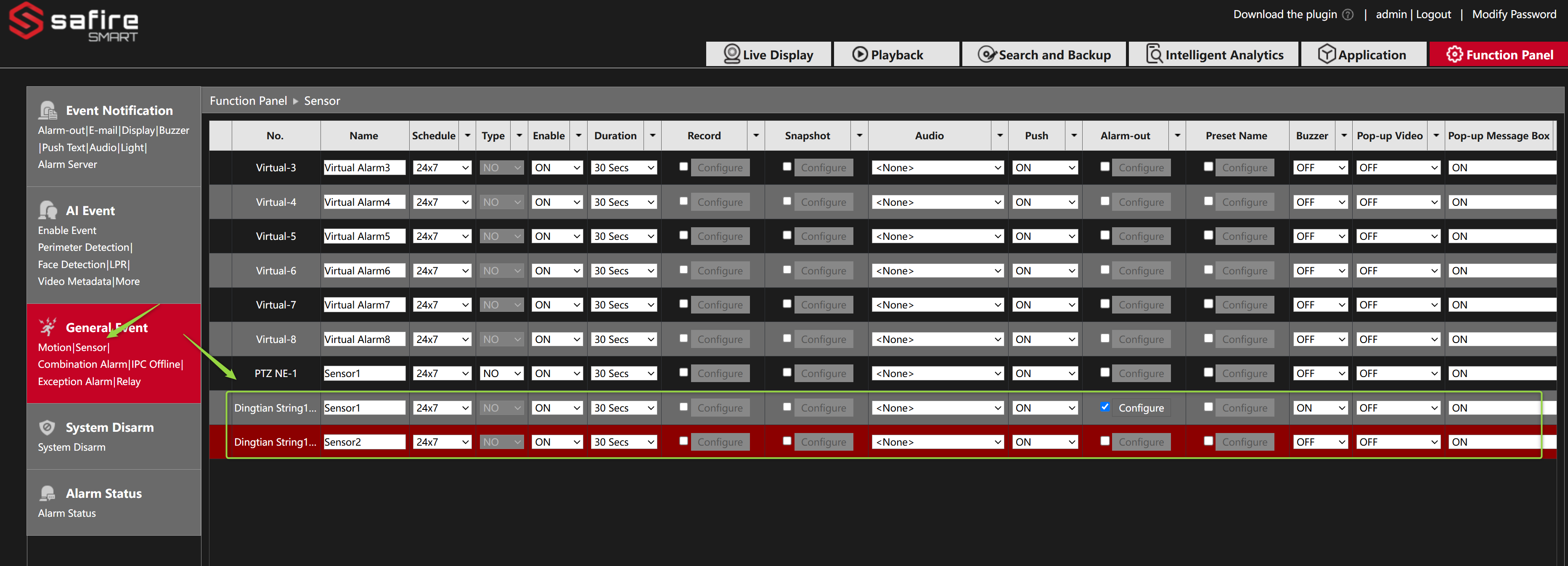

- Entradas de alarme

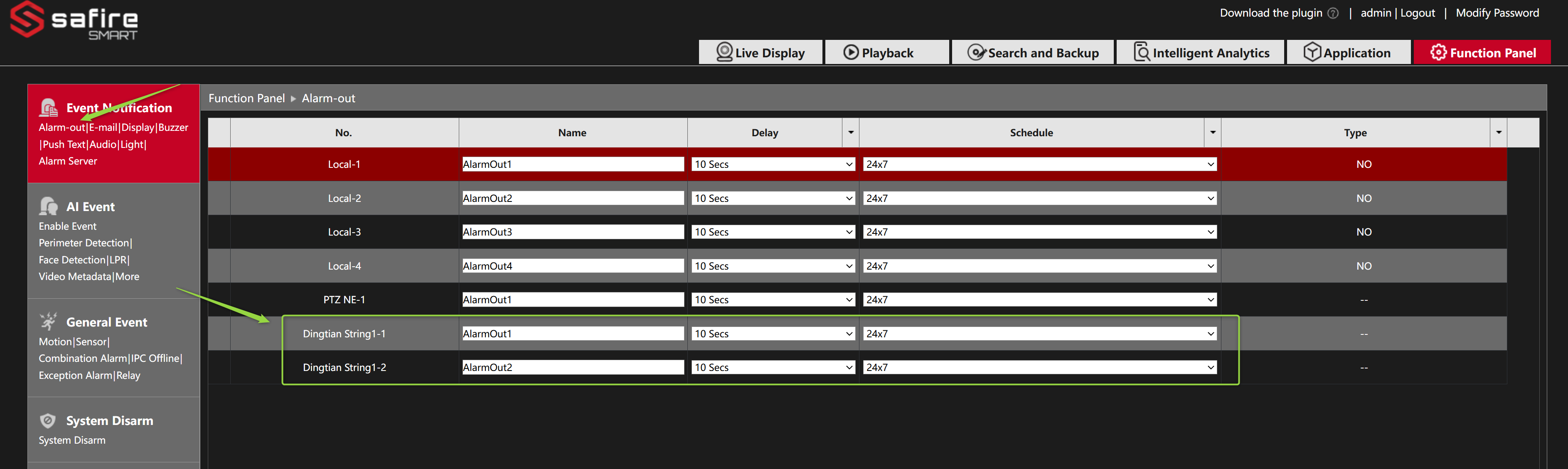

- Saídas de alarme
CONFIGURAÇÕES DAS SAÍDAS POR EVENTOS DE ALARME
A partir de ter o módulo adicionado e online, podem ser selecionadas as entradas de alarme para executar ações como se fosse a própria entrada do NVR, como gravar, enviar Push, enviar e-mail,...
Quanto às saídas de relé, poderão ser selecionadas para que sejam ativadas por qualquer evento de alarme, como por exemplo uma violação de linha, assim poderão ser usadas tanto as saídas de relé do NVR, das câmeras ou do DT-R indistintamente.

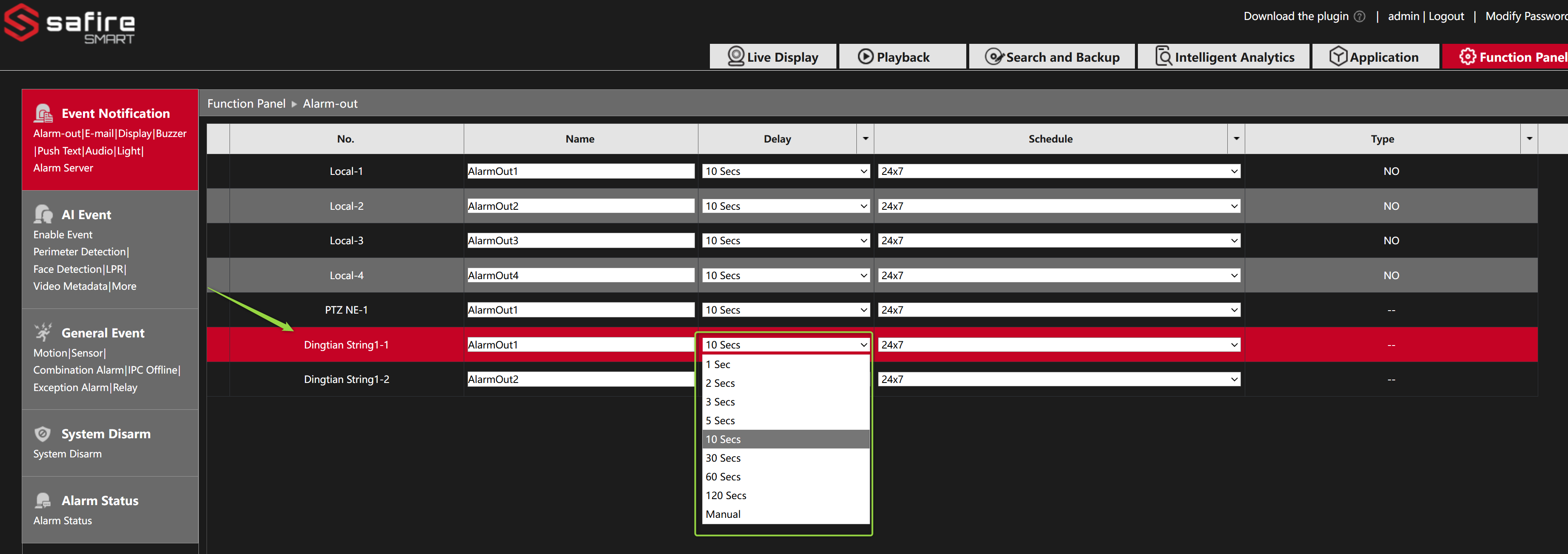

Na configuração das saídas de alarme, configura-se o tempo de ativação do relé, por padrão 10 segundos.
Depois, deve-se considerar que o tempo que um relé permanece ativo é o tempo que o evento está ativo (20 segundos por padrão) mais o tempo configurado da saída de relé (10 segundos), portanto depois de executado o evento, o relé permanecerá ativo durante 30 segundos. Se dentro desses 30 segundos continuarem ocorrendo eventos, continuará ativo. Portanto, deve-se determinar tanto os segundos da saída de relé quanto do evento

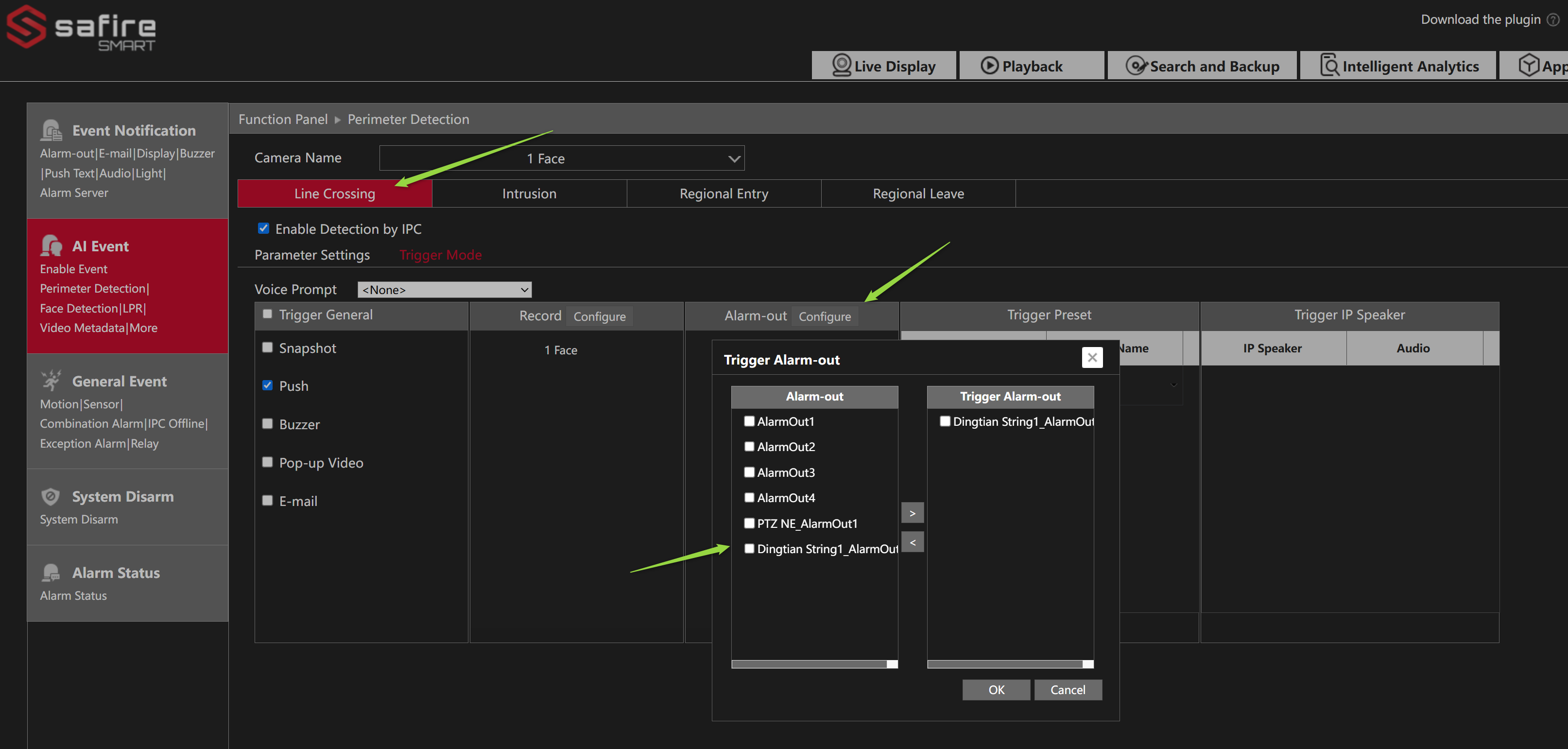

Em seguida, só é preciso especificar dentro dos Triggers que se quer ativar a saída de relé do DT-R
